Liftgate Side Sensor Replacement

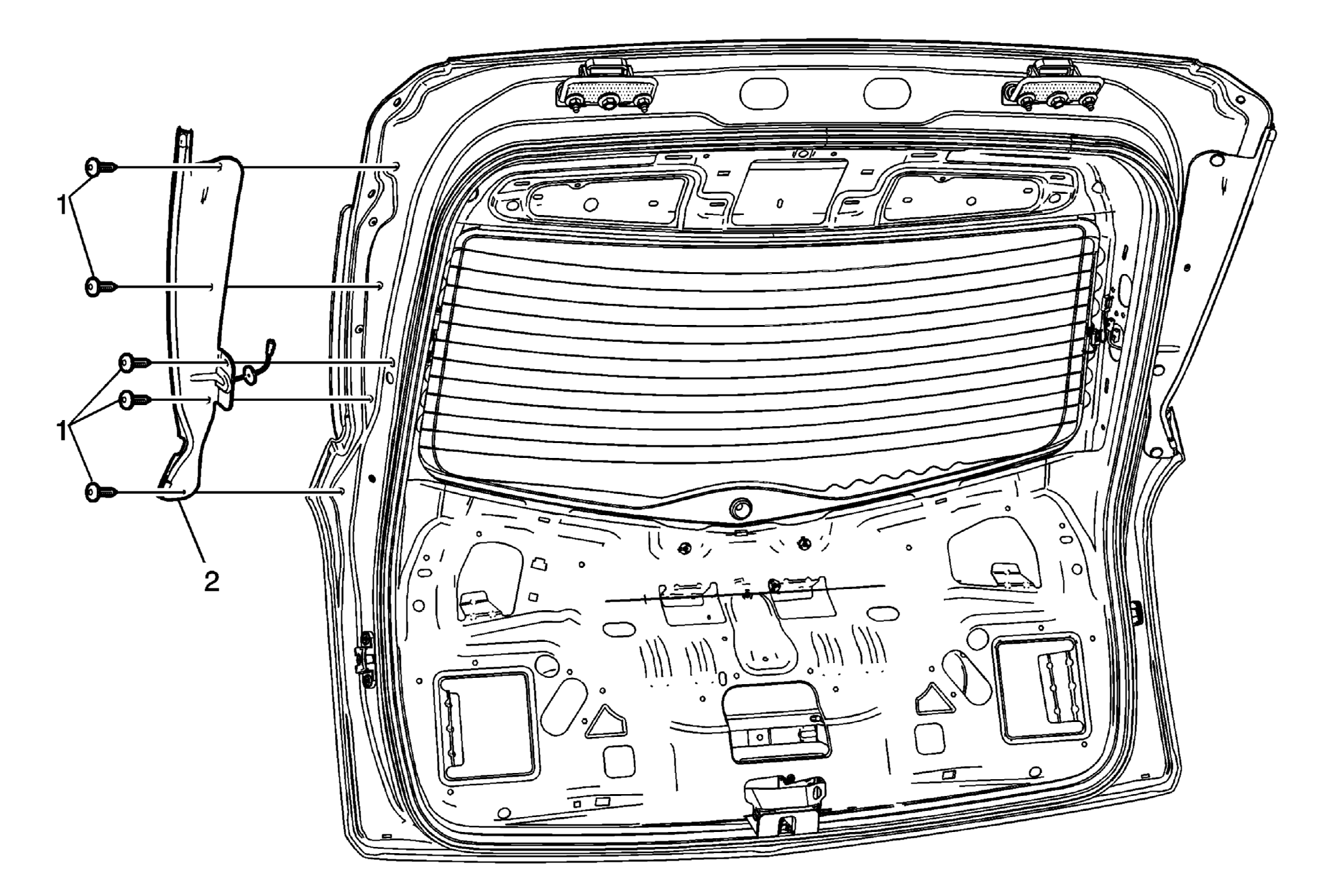

Fig 1: Liftgate Side Sensor
GM2230713Courtesy of GENERAL MOTORS COMPANY
Callout Component Name

Preliminary Procedures

  1. Remove the liftgate upper trim panel. Refer to Liftgate Upper Trim Finish Panel Replacement .
  2. Disconnect the electrical connector.
1 Liftgate Side Upper Sensor Retainer (Qty: 5)
TIP:  The retainers are ONE time use ONLY. They must be replaced after being removed.
2 Liftgate Side Upper Sensor
