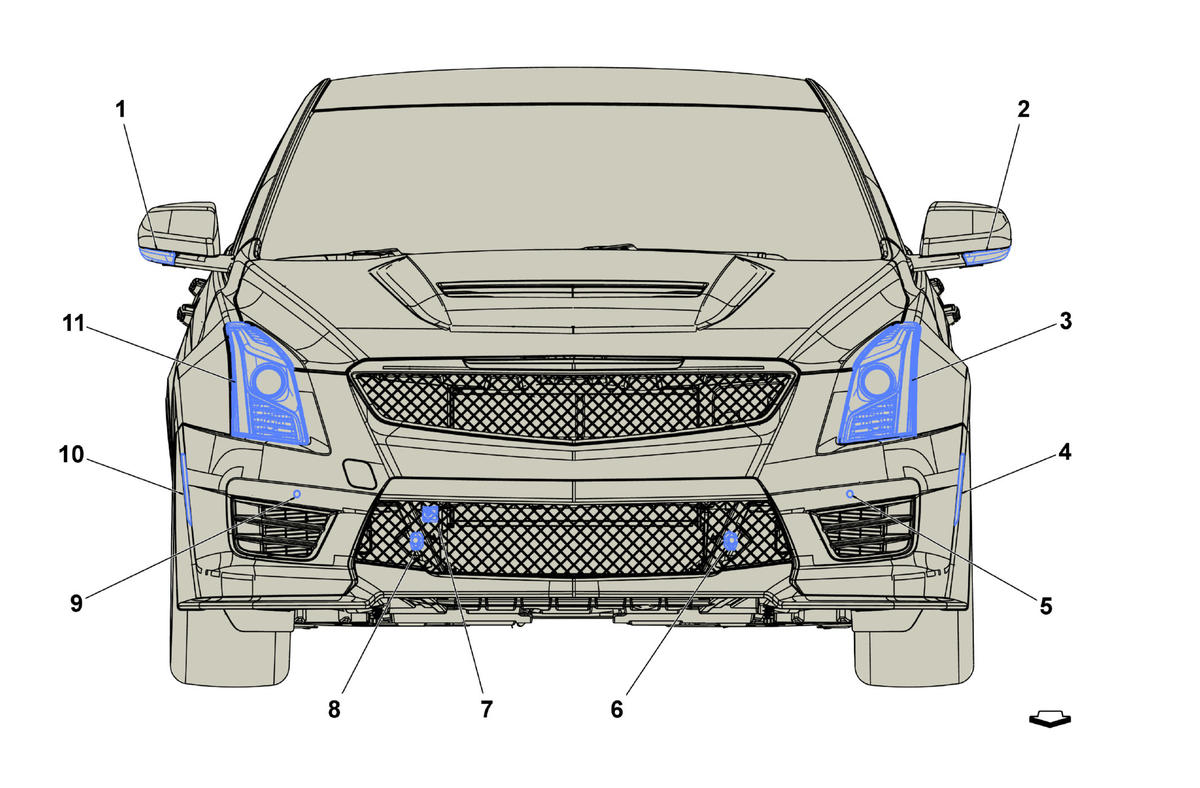

Front of Vehicle Components (1SV)

GM4939220Courtesy of GENERAL MOTORS COMPANY
Items
1. E4Z Turn Signal Repeater Lamp - Right (Coupe/DR2/DR4) E4Z Turn Signal Repeater Lamp - Right
2. E4Y Turn Signal Repeater Lamp - Left (Coupe/DR2/DR4) E4Y Turn Signal Repeater Lamp - Left
3. E13LA Headlamp Assembly - Left
4. E2LF Side Marker Lamp - Left Front (TUJ) E2LF Side Marker Lamp - Left Front (1SV+TUJ) , or E2LF Side Marker Lamp - Left Front (TUJ-1SV)
5. B306A Parking Assist Sensor - Front Left Outer (UD5) B306A Parking Assist Sensor - Front Left Outer (UD5)
6. B306B Parking Assist Sensor - Front Left Middle (UD5) B306B Parking Assist Sensor - Front Left Middle (UD5)
7. B9 Ambient Air Temperature Sensor B9 Ambient Air Temperature Sensor (LF4) , or B9 Ambient Air Temperature Sensor (LF4/LGX) , or B9 Ambient Air Temperature Sensor (LT4)
8. B306C Parking Assist Sensor - Front Right Middle (UD5) B306C Parking Assist Sensor - Front Right Middle (UD5)
9. B306D Parking Assist Sensor - Front Right Outer (UD5) B306D Parking Assist Sensor - Front Right Outer (UD5)
10. E2RF Side Marker Lamp - Right Front (TUJ) E2RF Side Marker Lamp - Right Front (1SV+TUJ) , or E2RF Side Marker Lamp - Right Front (TUJ-1SV)
11. E13RA Headlamp Assembly - Right
