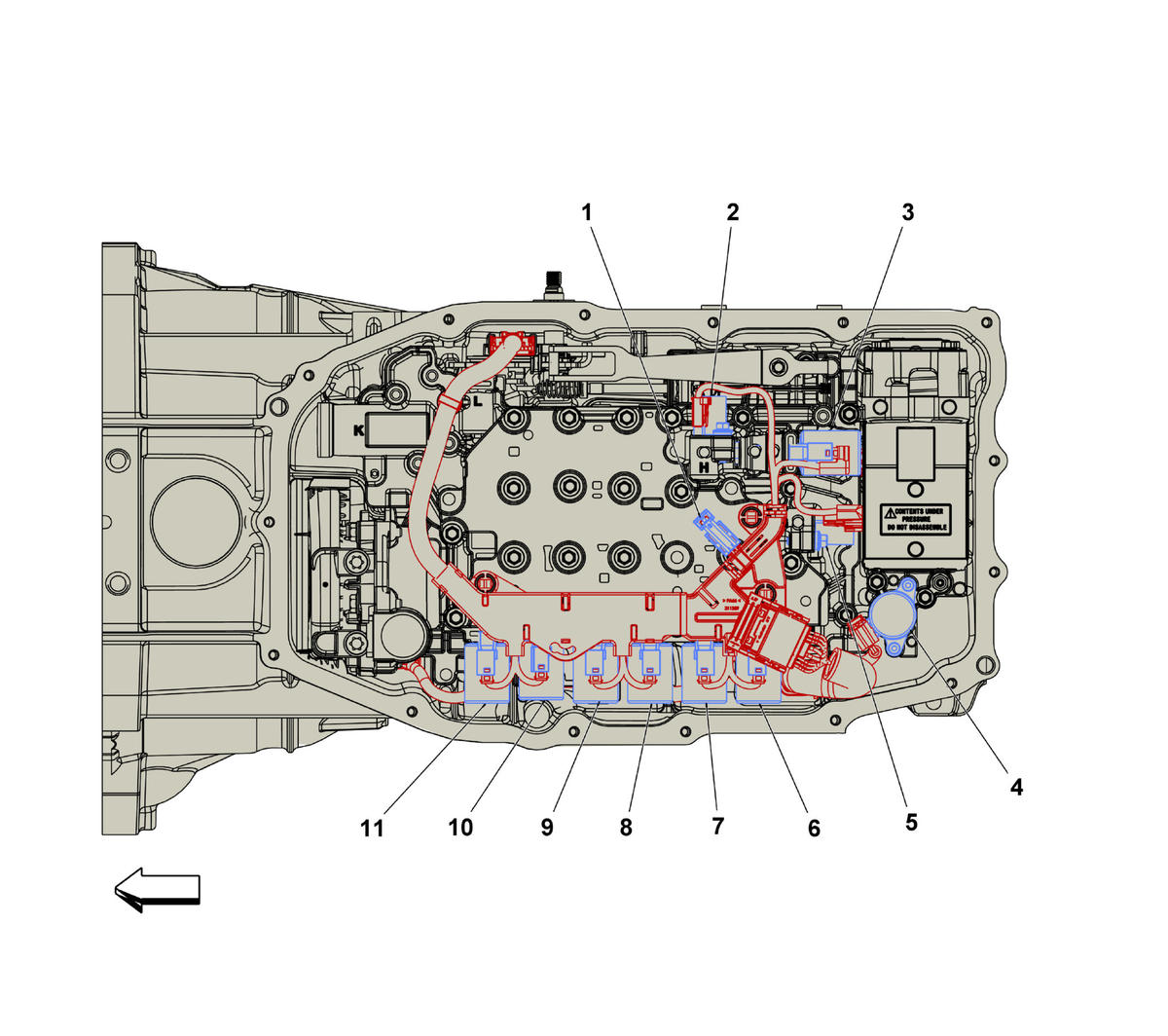

Automatic Transmission Valve Body Components (M5N/M5U)

GM4935353Courtesy of GENERAL MOTORS COMPANY
Items
1. B13 Transmission Fluid Temperature Sensor
2. Q77H Transmission Control Solenoid Valve 8 (M5N/M5U) Q77H Transmission Control Solenoid Valve 8 (M5N/M5U)
3. Q77F Transmission Control Solenoid Valve 6 (M5N/M5U) Q77F Transmission Control Solenoid Valve 6 (M5N/M5U)
4. B280 Automatic Transmission Accumulator Solenoid Valve (KL9) B280 Automatic Transmission Accumulator Solenoid Valve (KL9)
5. Q77J Transmission Control Solenoid Valve 9 (M5N/M5U) Q77J Transmission Control Solenoid Valve 9 (M5N/M5U)
6. Q77B Transmission Control Solenoid Valve 2 (M5N/M5U) Q77B Transmission Control Solenoid Valve 2 (M5N/M5U)
7. Q77A Transmission Control Solenoid Valve 1 (M5N/M5U) Q77A Transmission Control Solenoid Valve 1 (M5N/M5U)
8. Q77E Transmission Control Solenoid Valve 5 (M5N/M5U) Q77E Transmission Control Solenoid Valve 5 (M5N/M5U)
9. Q77C Transmission Control Solenoid Valve 3 (M5N/M5U) Q77C Transmission Control Solenoid Valve 3 (M5N/M5U)
10. Q77D Transmission Control Solenoid Valve 4 (M5N/M5U) Q77D Transmission Control Solenoid Valve 4 (M5N/M5U)
11. Q77G Transmission Control Solenoid Valve 7 (M5N/M5U) Q77G Transmission Control Solenoid Valve 7 (M5N/M5U)
