K17 Electronic Brake Control Module (L83/L86)

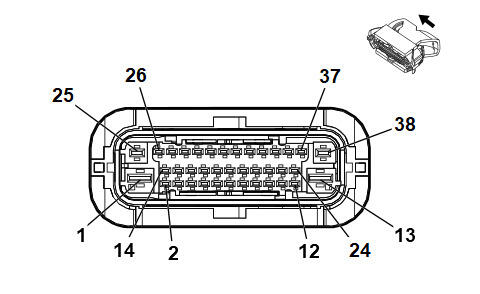

Connector Part Information
|
Terminal Part Information
| Terminal Type ID | Terminated Lead | Diagnostic Test Probe | Terminal Removal Tool | Service Terminal | Tray Name | Core Crimp | Insulation Crimp |
|---|---|---|---|---|---|---|---|
| I | 13576374 | J-35616-35 (VT) | J-38125-557 | 1-968857-3 | Lear 7 | C | 1 |
| II | 19301776 | J-35616-14 (GN) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| III | 19329757 | J-35616-14 (GN) | J-38125-215A | Not Available | Not Available | Not Available | Not Available |
| IV | 84616649 | J-35616-40 (BU) | J-38125-556 | Not Available | Not Available | Not Available | Not Available |
| Pin | Size | Color | Circuit | Function | Terminal Type ID | Option |
|---|---|---|---|---|---|---|
| 1 | 5 | RD/YE | 442 | Battery Positive Voltage | IV | - |
| 2 | 0.5 | BK/BN | 6045 | Steering Angle Sensor Low Reference | III | - |
| 3 | 0.5 | GY/YE | 7128 | Wheel Speed Sensor Control Right Rear | II | - |
| 4 | 0.5 | VT | 882 | Wheel Speed Sensor Signal Right Rear | II | - |
| 5 | 0.5 | BU/YE | 6105 | High Speed GMLAN Serial Data (+) 2 | II | - |
| 6 | 0.5 | WH | 6106 | High Speed GMLAN Serial Data (-) 2 | II | - |
| 7 | - | - | - | Not Occupied | - | - |
| 8 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | II | - |
| 9 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | II | - |
| 10 | 0.5 | GY/BN | 7065 | Wheel Speed Sensor Control Right Front | II | - |
| 11 | 0.5 | YE | 872 | Wheel Speed Sensor Signal Right Front | II | - |
| 12 | - | - | - | Not Occupied | - | - |
| 13 | 5 | BK | 2150 | Ground | IV | - |
| 14 - 16 | - | - | - | Not Occupied | - | - |
| 17 | 0.5 | GN/BN | 2087 | Combined Vehicle Inertial Sensor Supply Voltage | III | - |
| 18 | 0.5 | GN/GY | 333 | Brake Fluid Level Sensor Signal | II | - |
| 19 | - | - | - | Not Occupied | - | - |
| 20 | 0.5 | WH | 2501 | High Speed GMLAN Serial Data (-) 1 | II | - |
| 21 | 0.5 | BU | 2500 | High Speed GMLAN Serial Data (+) 1 | II | - |
| 22 - 23 | - | - | - | Not Occupied | - | - |
| 24 | 0.5 | BK/YE | 6032 | Brake Vacuum Sensor Low Reference | II | - |
| 25 | 2.5 | RD/VT | 1640 | Battery Positive Voltage | I | - |
| 26 - 27 | - | - | - | Not Occupied | - | - |
| 28 | 0.5 | WH/BU | 5986 | Serial Data Communication Enable | II | - |
| 29 | 0.5 | GY/BK | 7127 | Wheel Speed Sensor Control Left Rear | II | - |
| 30 | 0.5 | BU | 884 | Wheel Speed Sensor Signal Left Rear | II | - |
| 31 | - | - | - | Not Occupied | - | - |
| 32 | 0.5 | YE/RD | 6031 | Brake Vacuum Sensor 5V Reference | II | - |
| 33 | 0.5 0.5 |
GN/GY GN/WH |
817 817 |
Vehicle Speed Signal Vehicle Speed Signal |
II II |
L83 L86 |
| 34 | 0.5 | YE/VT | 6030 | Brake Vacuum Sensor Signal | II | - |
| 35 | 0.5 | GY/GN | 7064 | Wheel Speed Sensor Control Left Front | II | - |
| 36 | 0.5 | GY | 830 | Wheel Speed Sensor Signal Left Front | II | - |
| 37 | - | - | - | Not Occupied | - | - |
| 38 | 2.5 | BK | 2150 | Ground | I | - |
