Installation Procedure

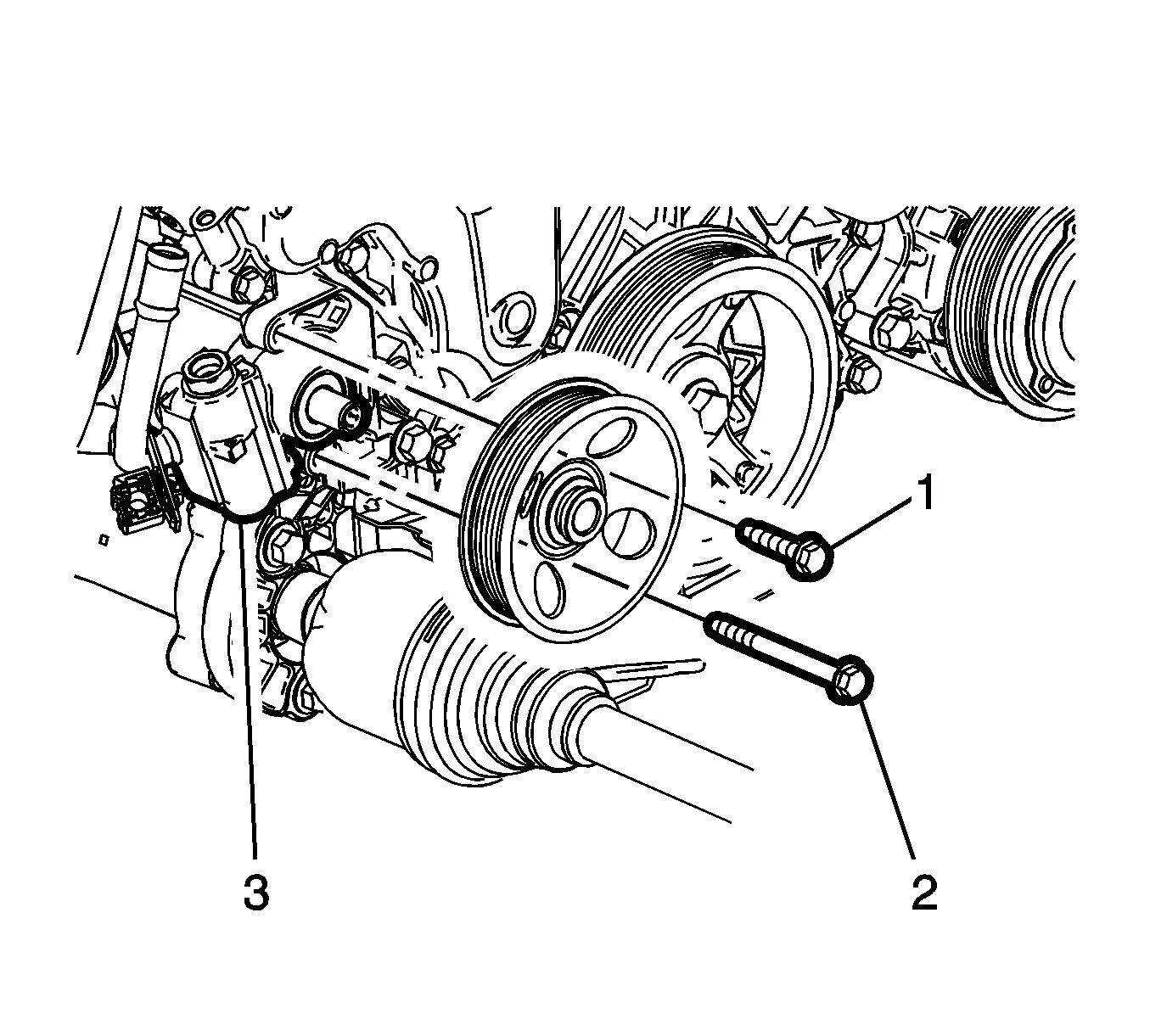

Position the power steering pump (3) on the vehicle.
- Power Steering Pump Bolt (2) - Install and tighten 22 N.m (16 lb ft)
- Power Steering Pump Bolt (1) - Install and tighten 22 N.m (16 lb ft)

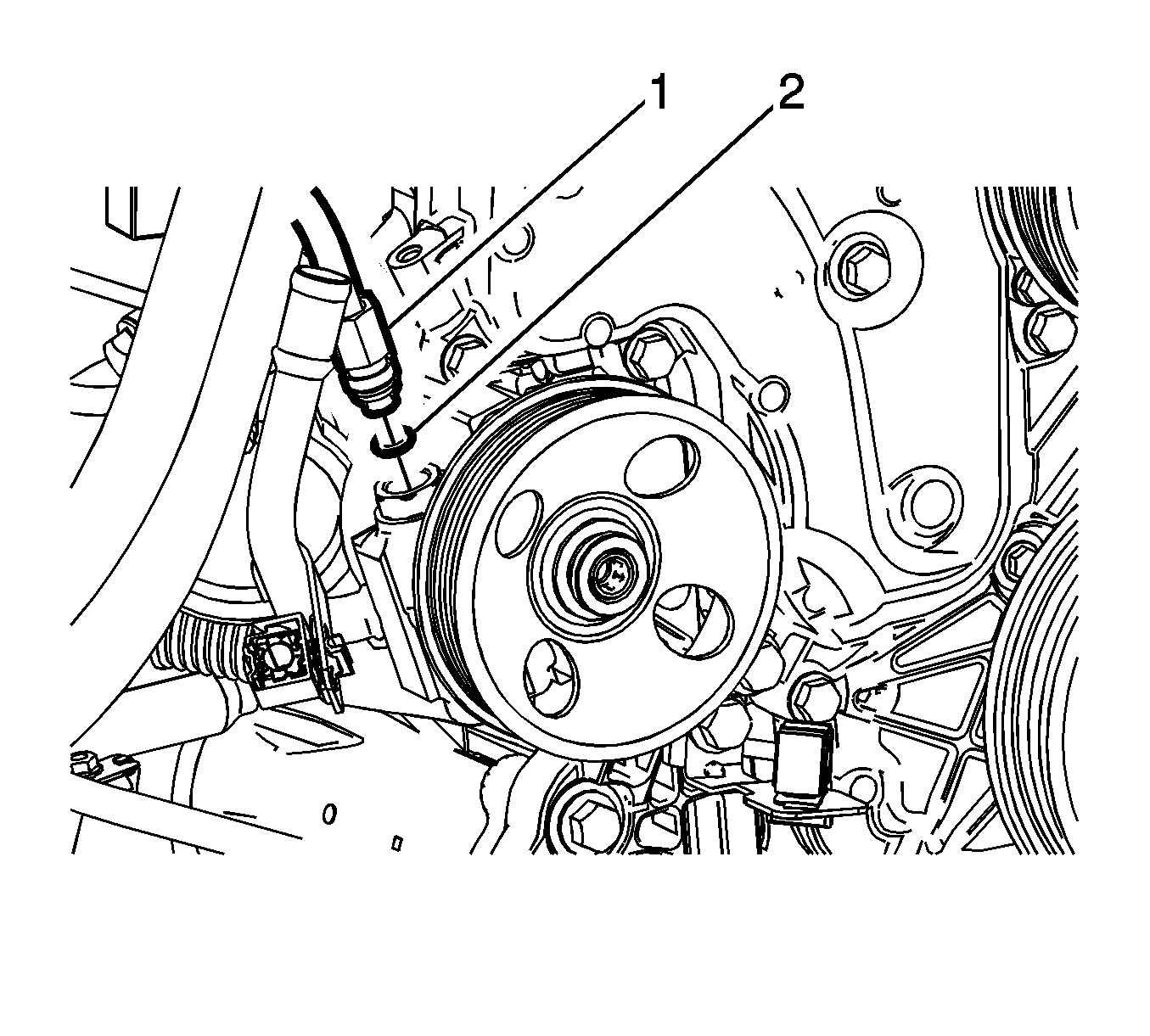

Power Steering Gear Inlet Hose Seal (2) - Install
Install a NEW seal.
- Power Steering Gear Inlet Hose (1) - Install and tighten 34 N.m (25 lb ft)

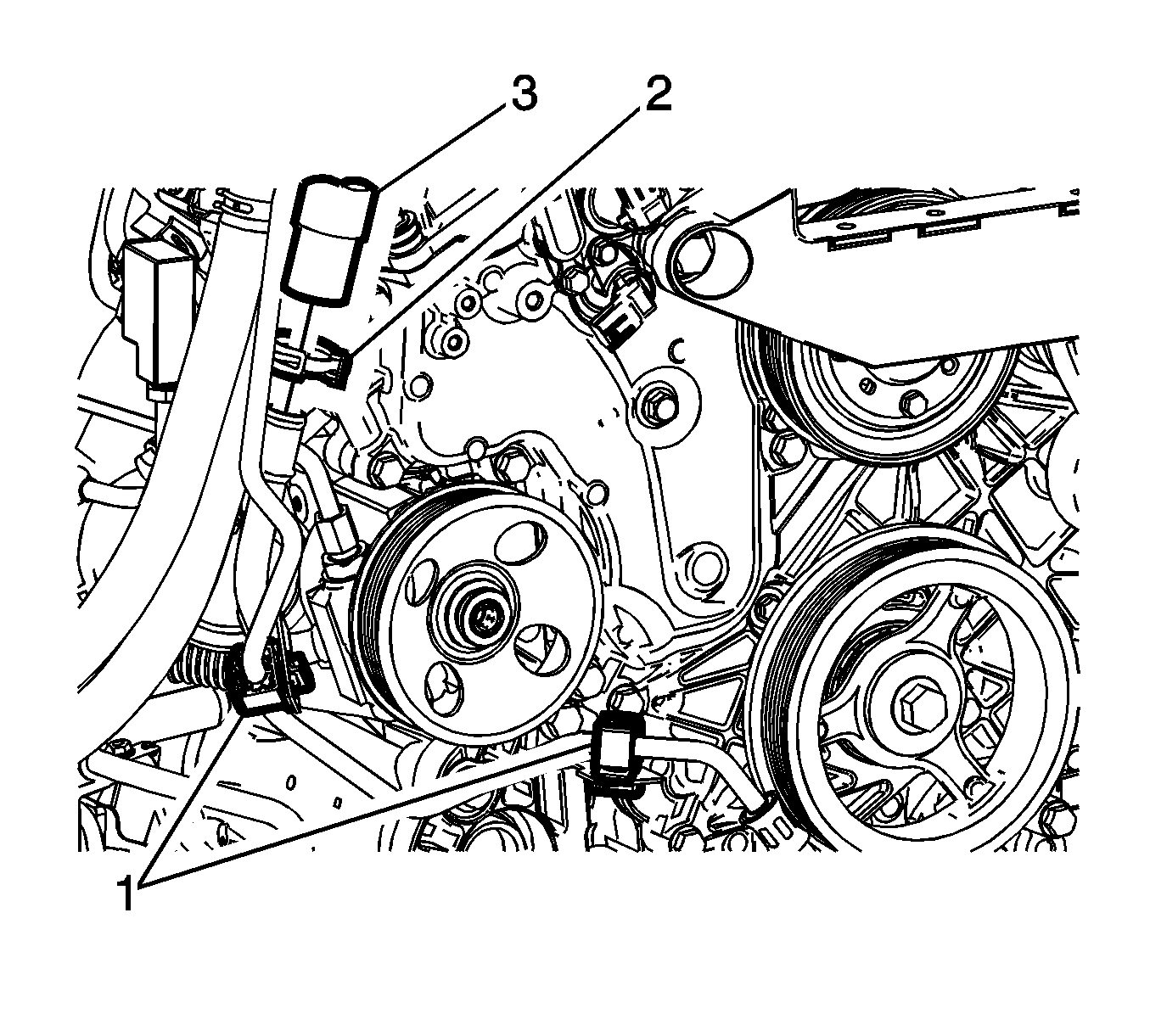

Power Steering Fluid Reservoir Outlet Hose (3) @ Power Steering Pump - Install
- Power Steering Fluid Reservoir Outlet Hose Clamp (2) - Engage
- Secure the power steering fluid inlet hose in the power steering fluid reservoir inlet hose retaining clips (1).

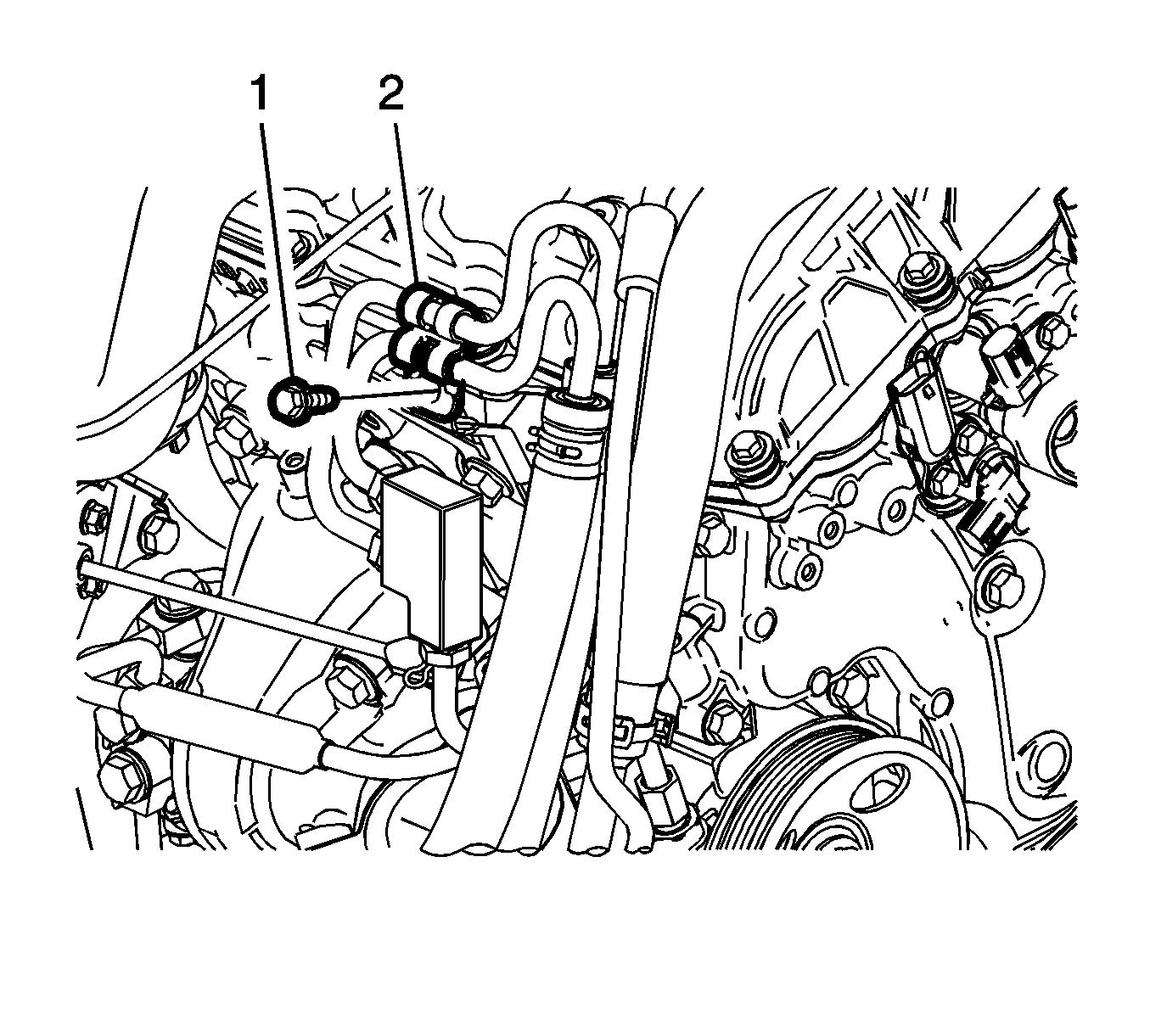

Position the power steering gear inlet hose (2) on the engine.
- Power Steering Gear Inlet Hose Bracket Bolt (1) - Install and tighten 9 N.m (80 lb in)
- Three-Way Catalytic Converter- Rear - Install - Three-Way Catalytic Converter Replacement (Front-LFX) , or Three-Way Catalytic Converter Replacement (Rear-LFX) , or Three-Way Catalytic Converter Replacement (Front LF3) , or Three-Way Catalytic Converter Replacement (Rear LF3)
- Drive Belt - Install - Drive Belt Replacement
- Fill and bleed the power steering system. Power Steering System Bleeding
CAUTION:
Refer to Fastener Caution .
