Fastener Specifications

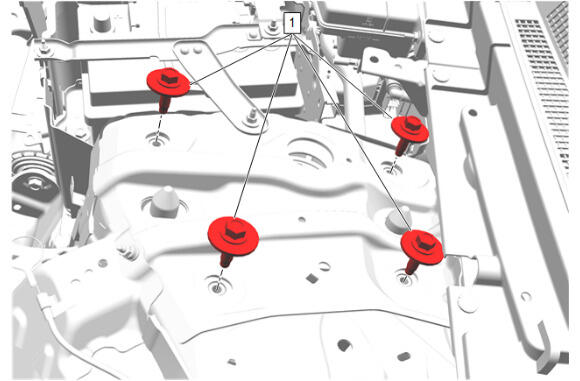

Front Shock Absorber Upper Bracket Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Shock Absorber Upper Bracket Bolt [4x] | - | - | 58 N.m (43 lb ft) | Front Caster and Camber Adjustment |

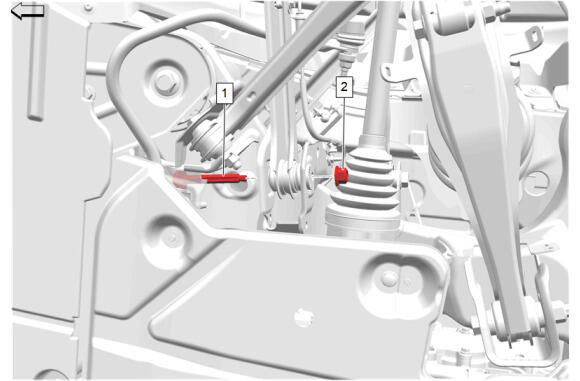

Rear Suspension Link Adjust Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Suspension Link Adjust Bolt | - | - | - | Rear Suspension Adjust Link Replacement |
| 2 | Rear Suspension Adjust Link Nut | - | - | First Pass: 240 N.m (177 lb ft) Final Pass: 40 - 60 degrees |
Rear Toe Adjustment |

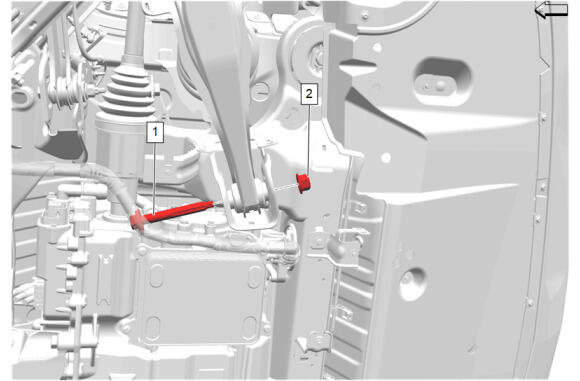

Rear Suspension Lower Control Arm Inner Bolt
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Suspension Lower Control Arm Inner Bolt | - | - | - | Rear Suspension Lower Control Arm Replacement |
| 2 | Rear Suspension Lower Control Arm Inner Nut | - | - | First Pass: 240 N.m (177 lb ft) Final Pass: 40 - 60 degrees |
Rear Camber Adjustment |

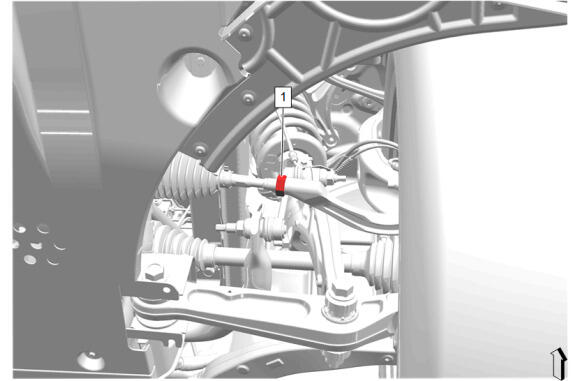

Steering Linkage Inner Tie Rod Nut
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Linkage Inner Tie Rod Nut | - | - | 80 N.m (59 lb ft) | Wheel Alignment - Steering Wheel Angle and/or Front Toe Adjustment |
