WARNING: This page is about a different car, the 2002 Cadillac Seville. However, it is still accessible from the selected car via links, so may be relevant.

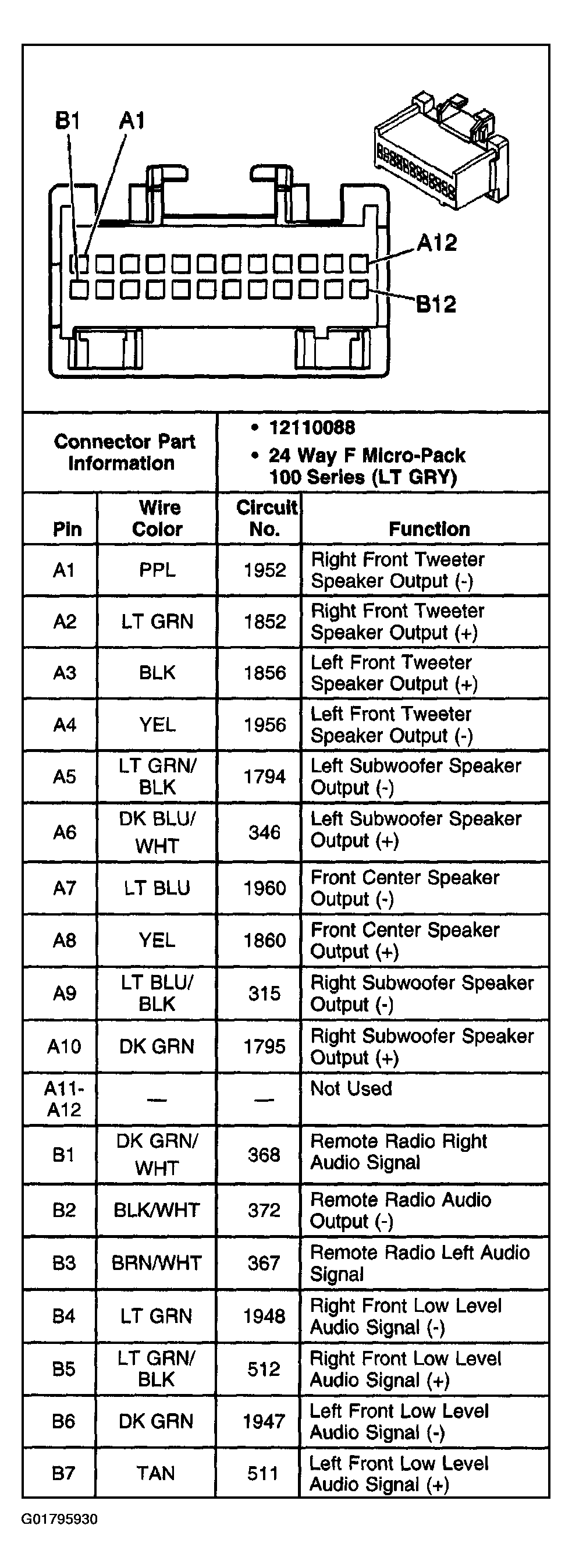

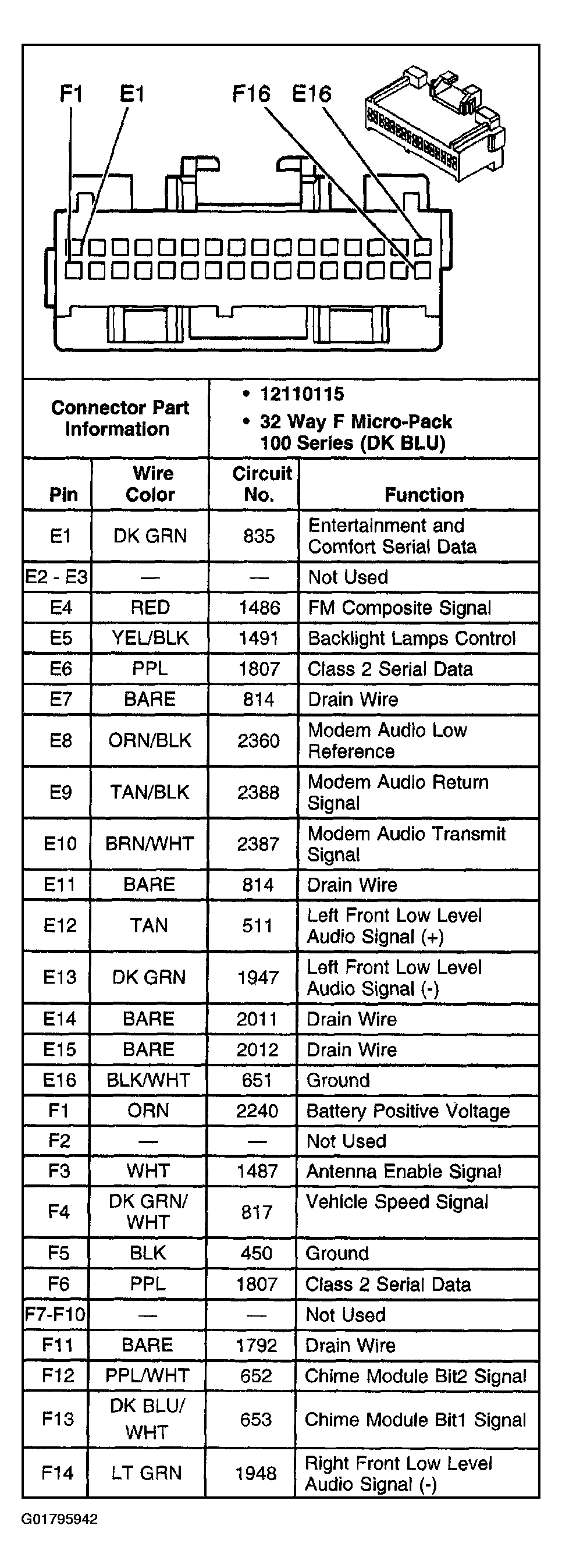

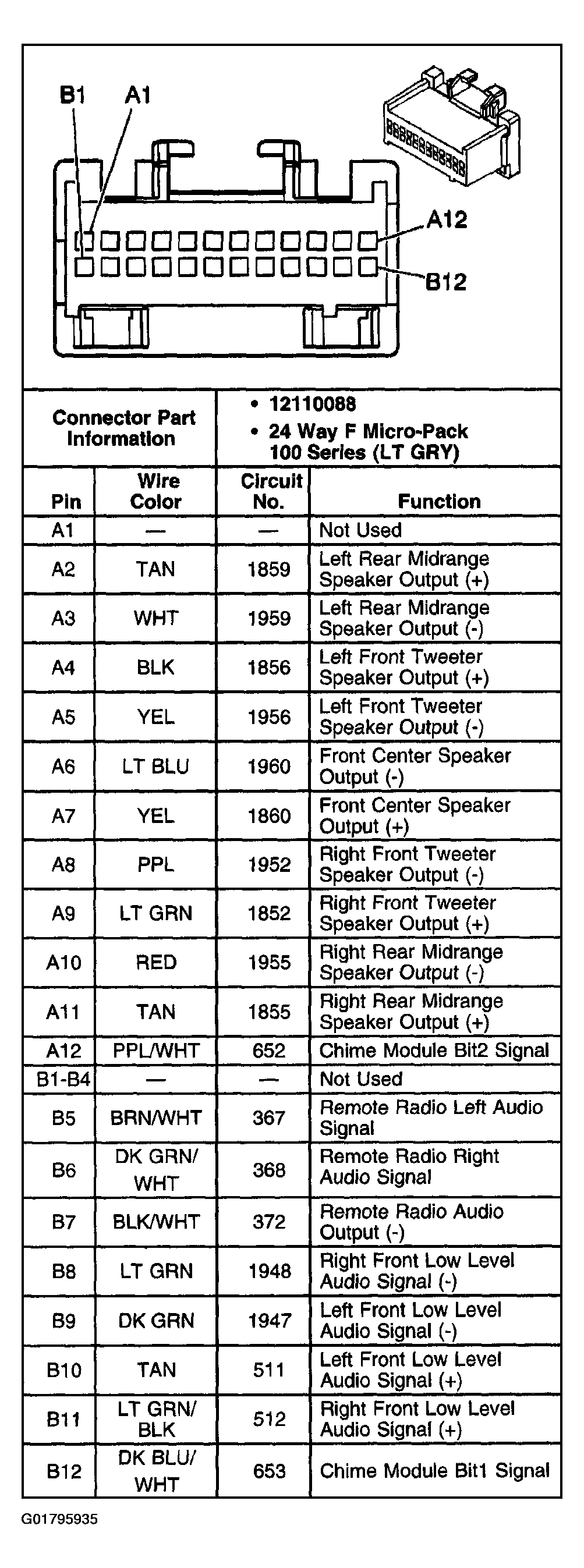

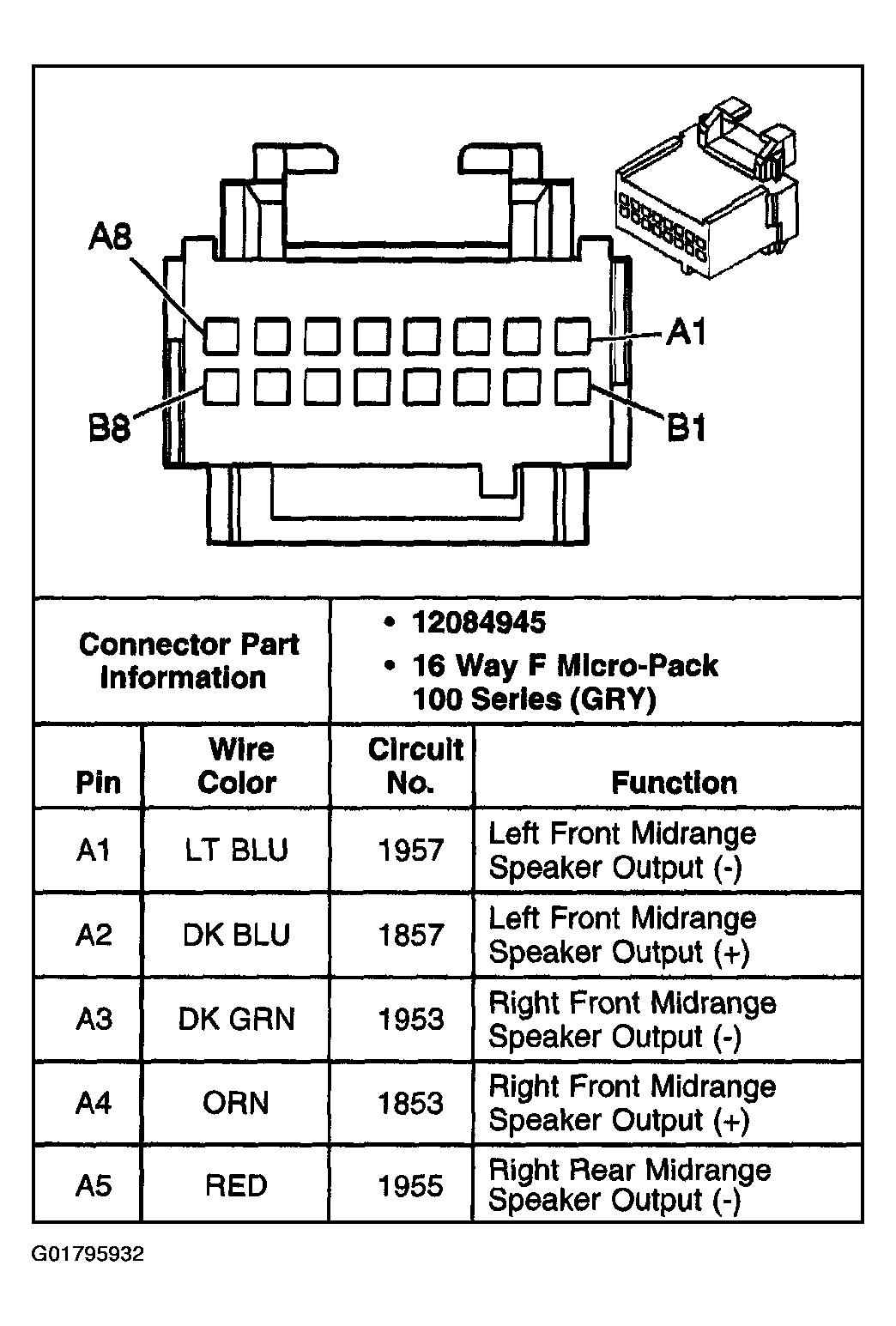

Fig 1: Audio Amplifier (w/UX8) C1 (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

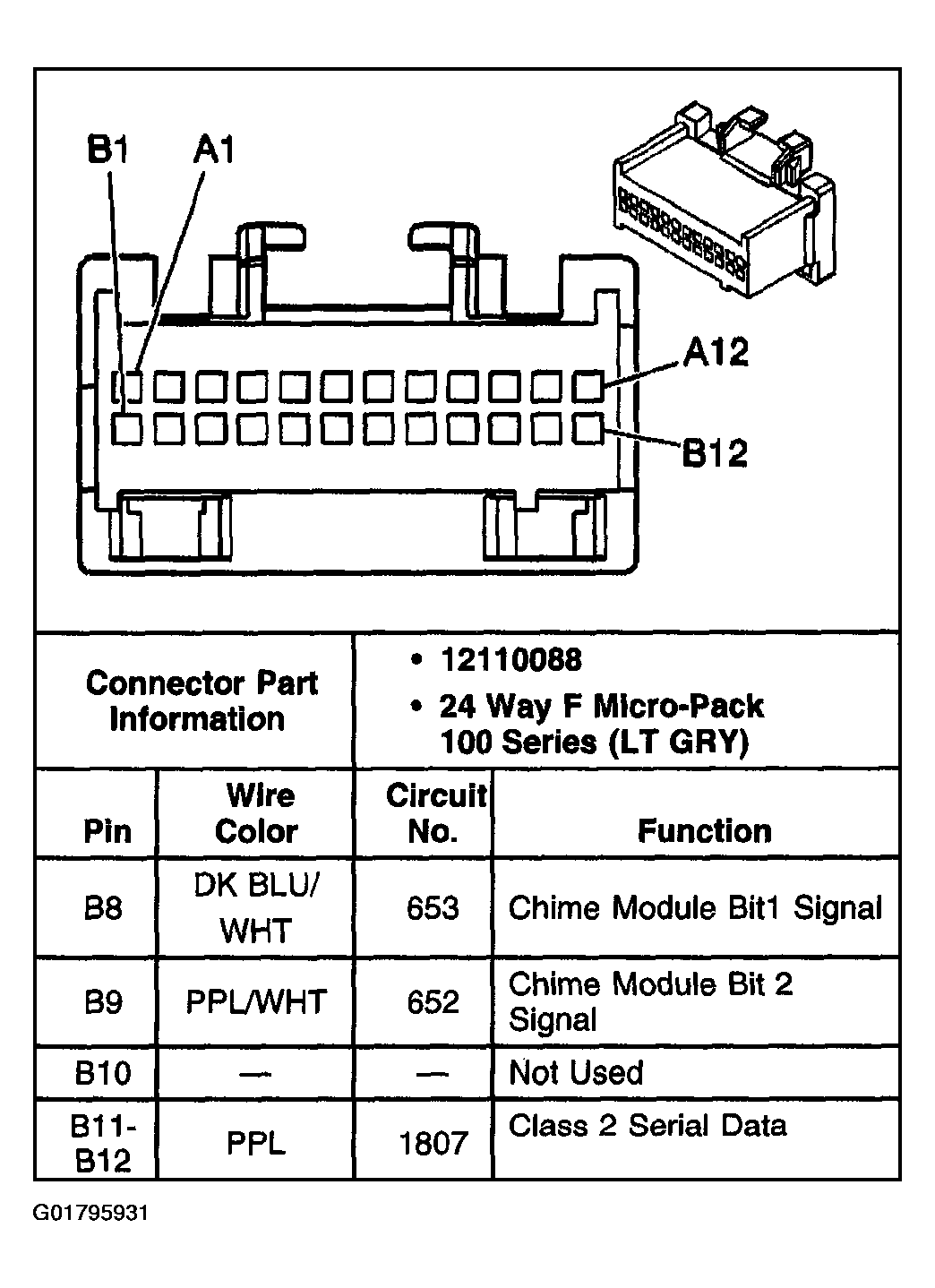

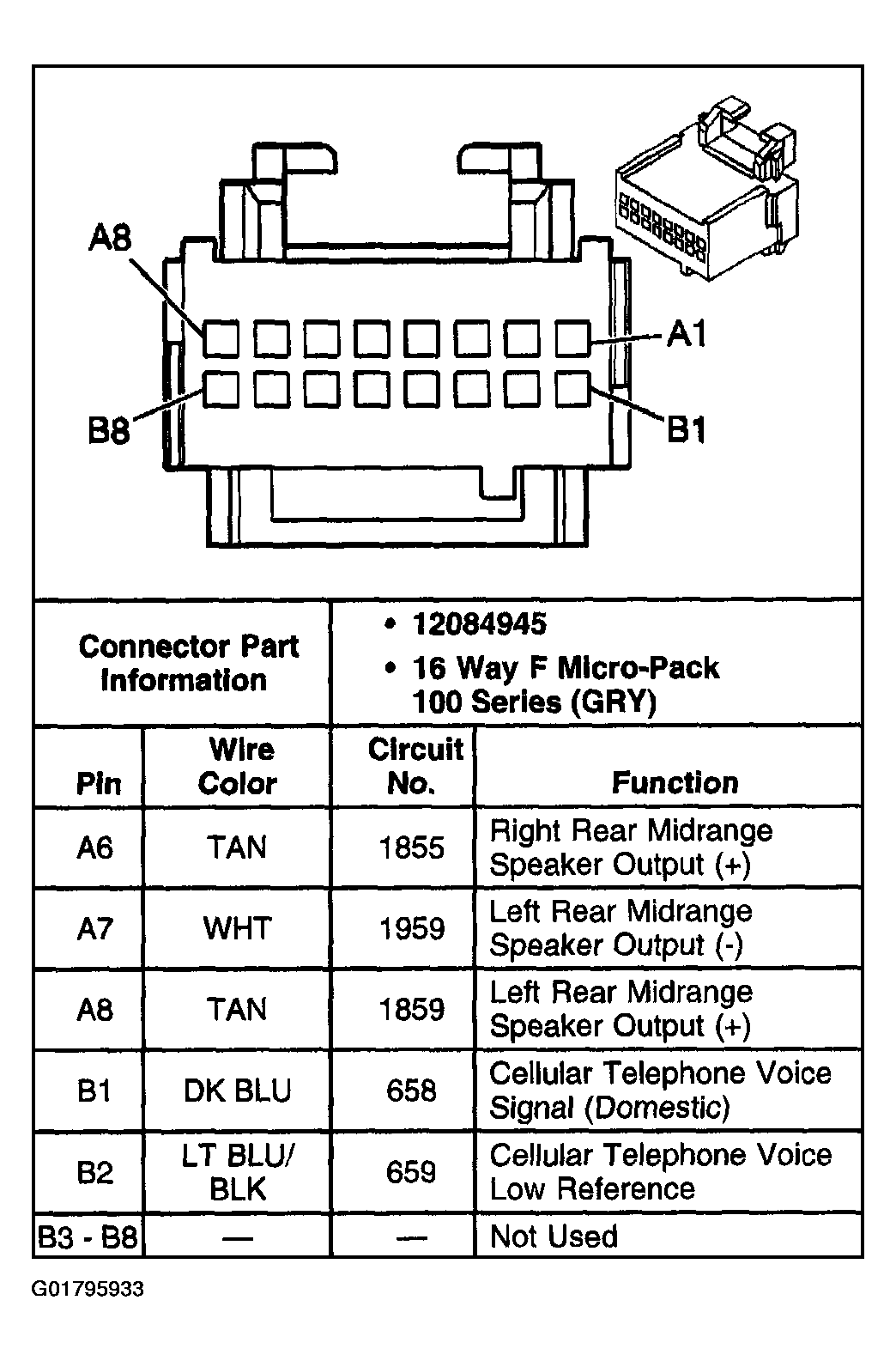

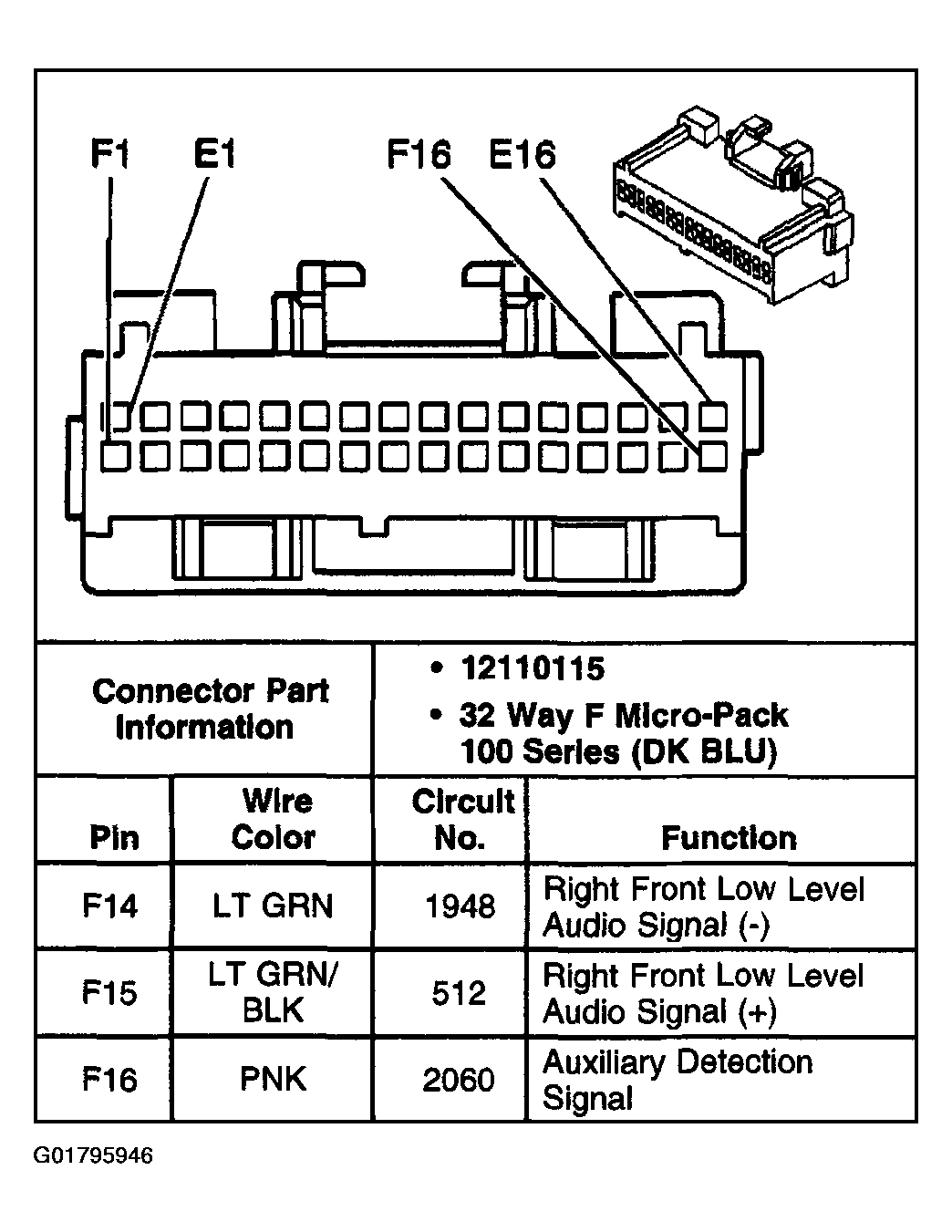

Fig 2: Audio Amplifier (w/UX8) C1 (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 3: Audio Amplifier (w/UX8) C2 (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 4: Audio Amplifier (w/UX8) C2 (2 Of 2)
Courtesy of GENERAL MOTORS CORP.

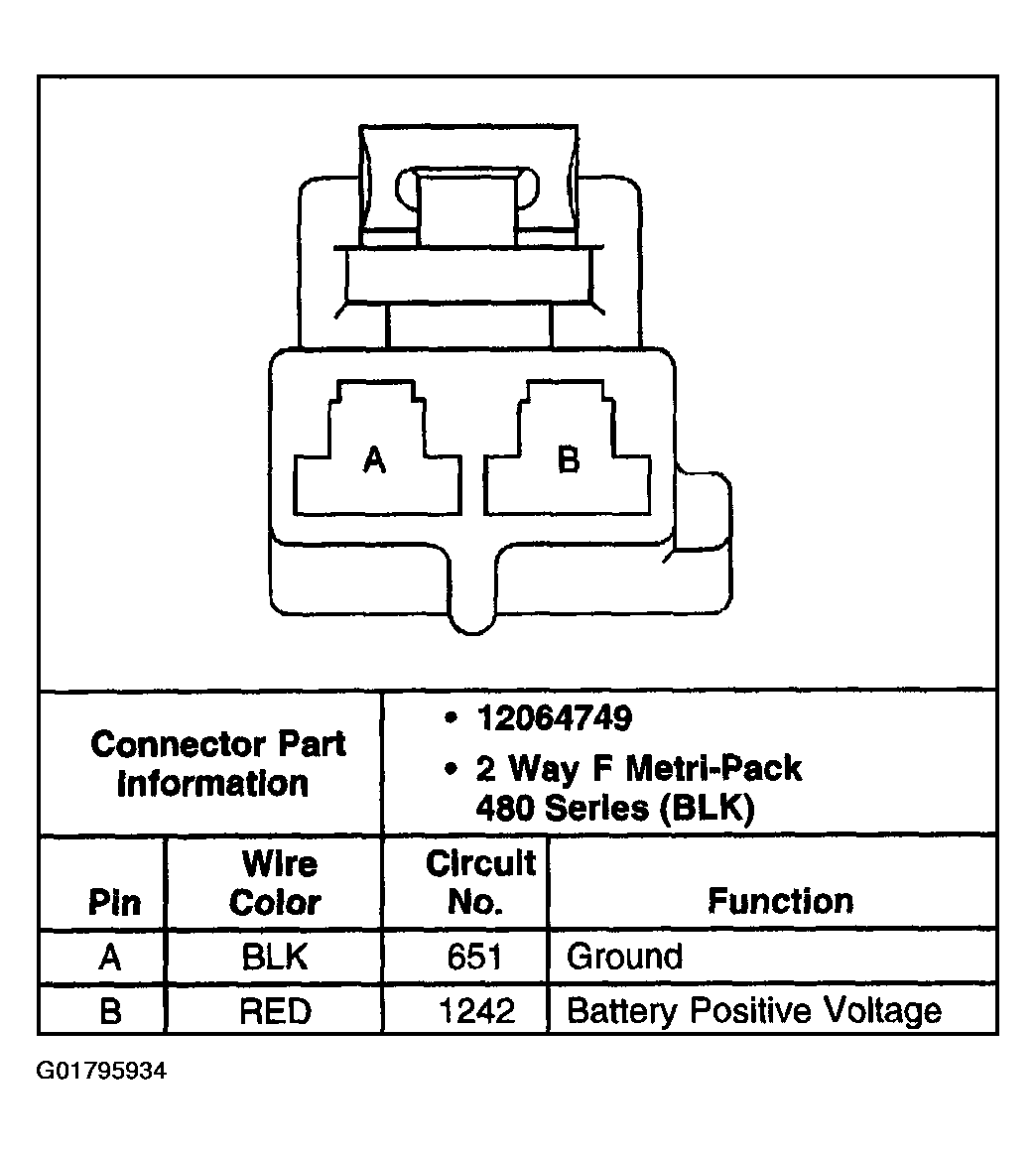

Fig 5: Audio Amplifier (w/UX8) C3
Courtesy of GENERAL MOTORS CORP.
Fig 6: Audio Amplifier (w/UX9 / U2K) C1
Courtesy of GENERAL MOTORS CORP.

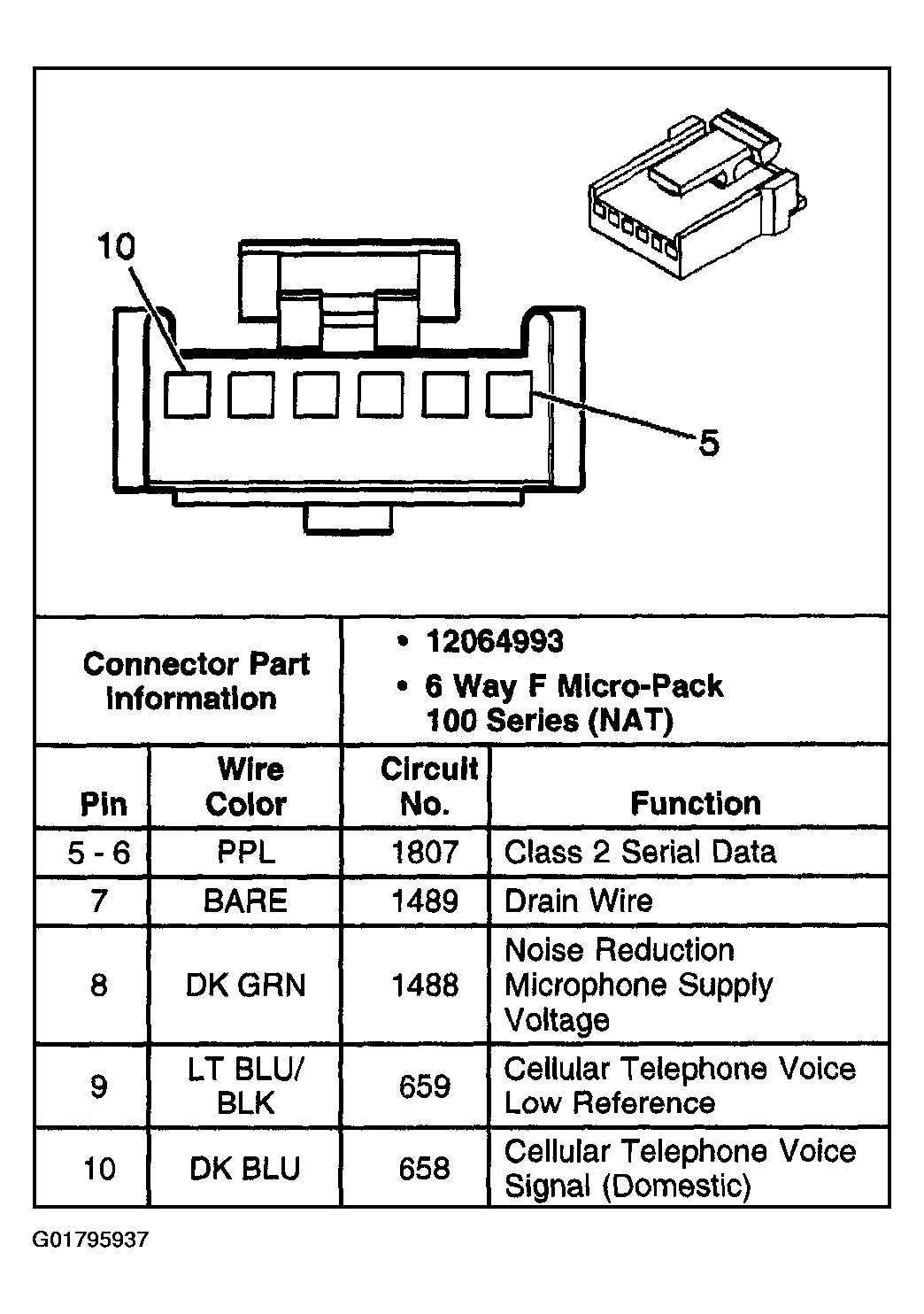

Fig 7: Audio Amplifier (w/UX9 / U2K) C2
Courtesy of GENERAL MOTORS CORP.
Fig 8: Audio Amplifier (w/UX9 / U2K) C3
Courtesy of GENERAL MOTORS CORP.
Fig 9: Digital Radio Receiver (U2K) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

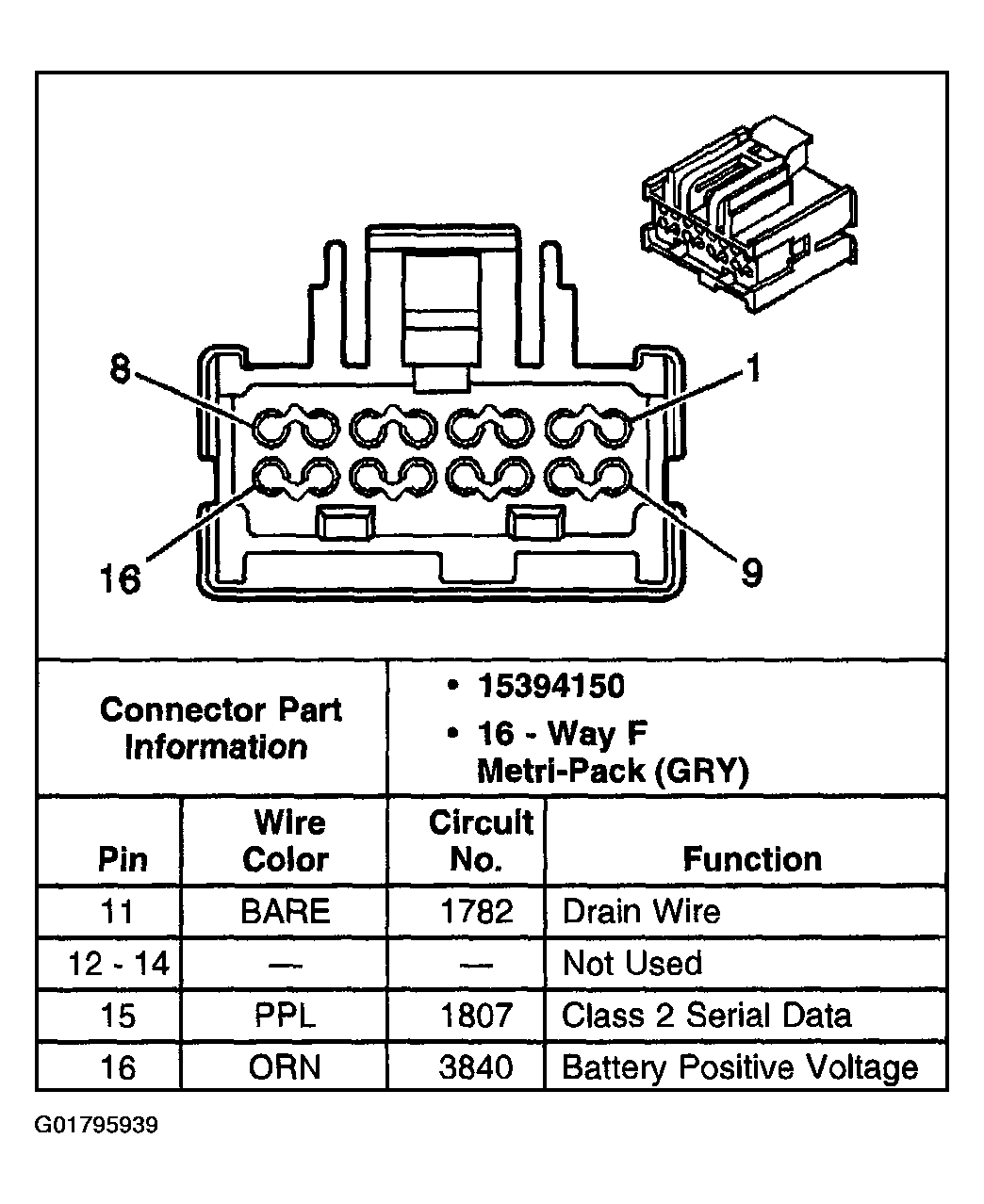

Fig 10: Digital Radio Receiver (U2K) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

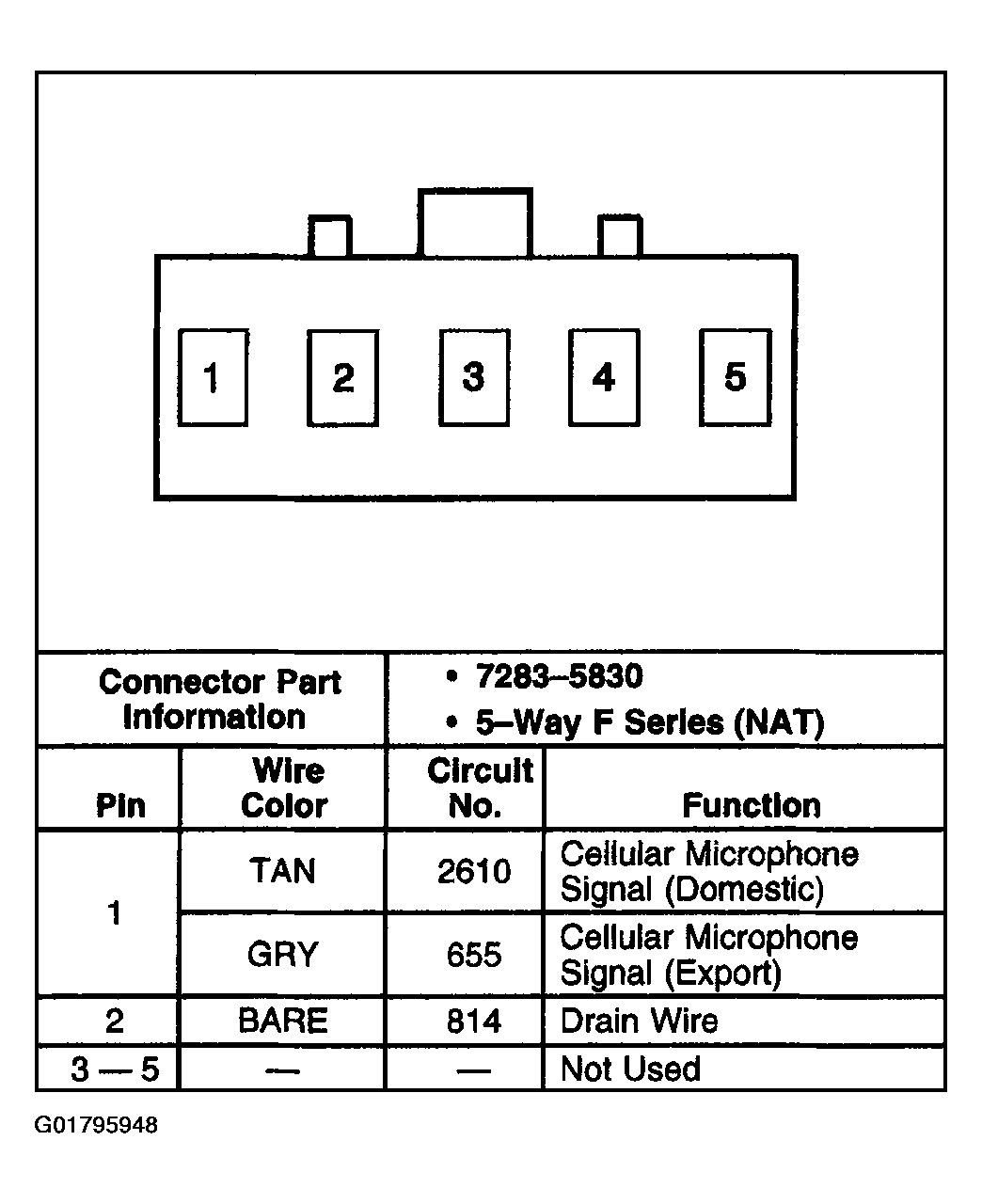

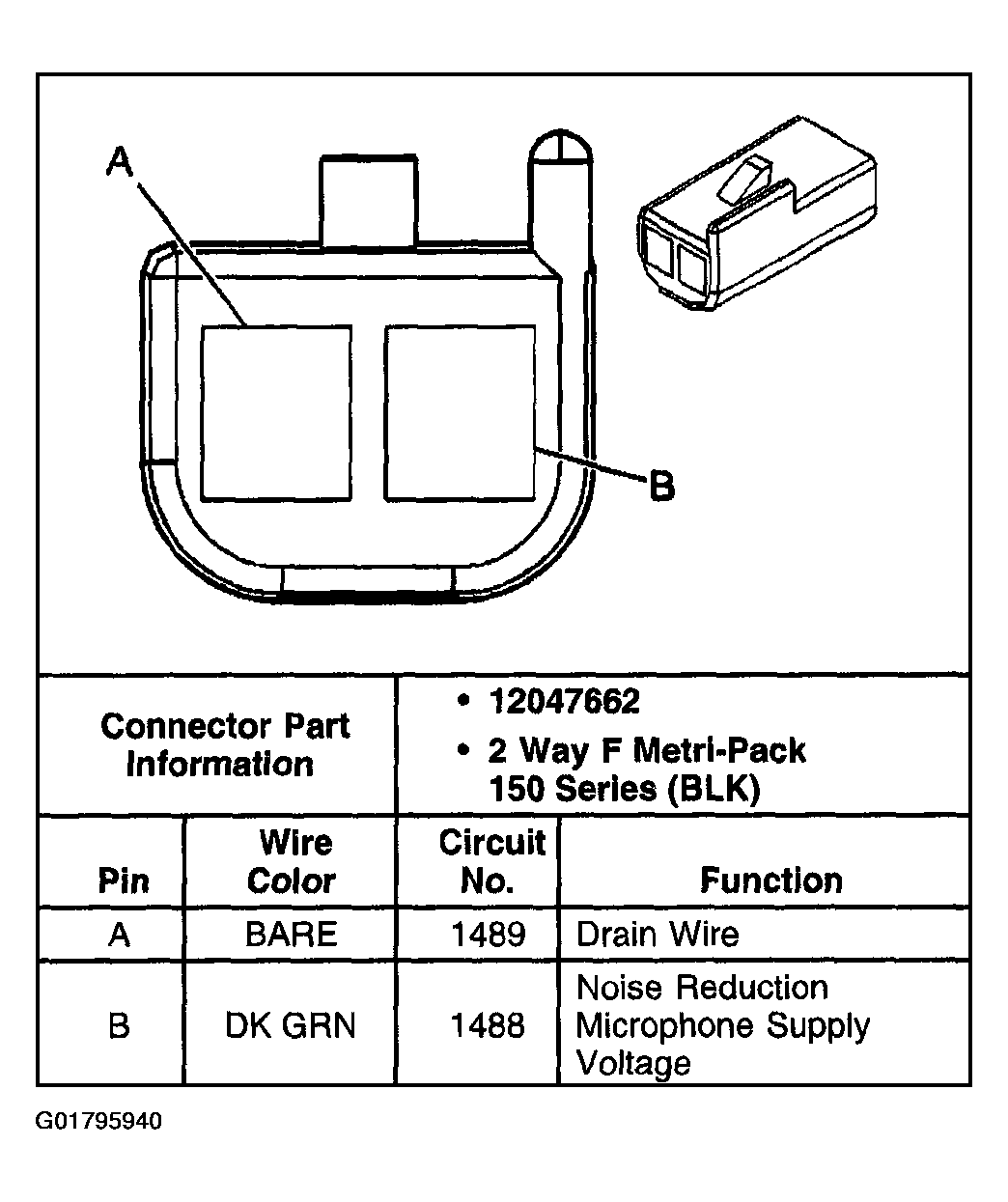

Fig 11: Noise Cancellation Microphone
Courtesy of GENERAL MOTORS CORP.

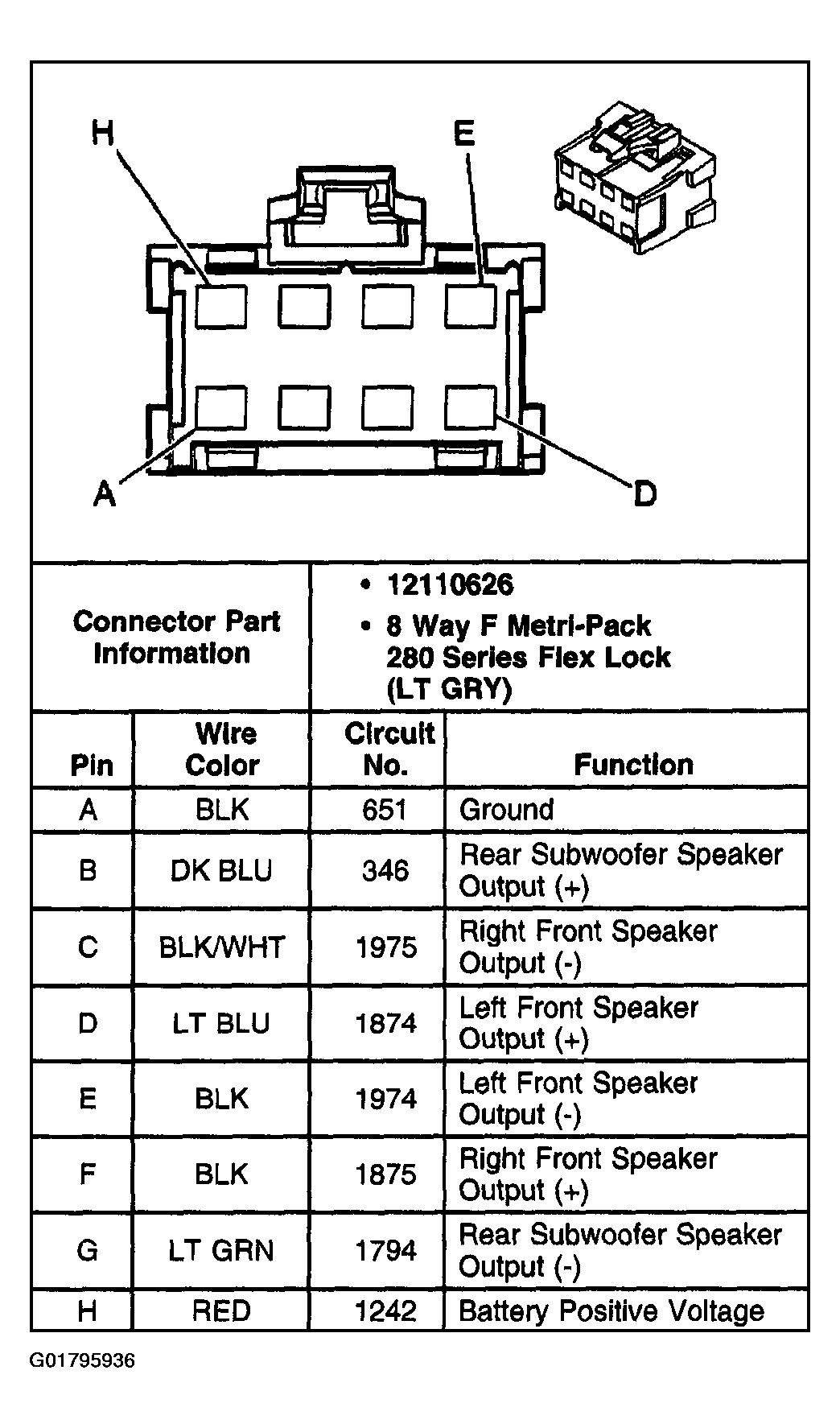

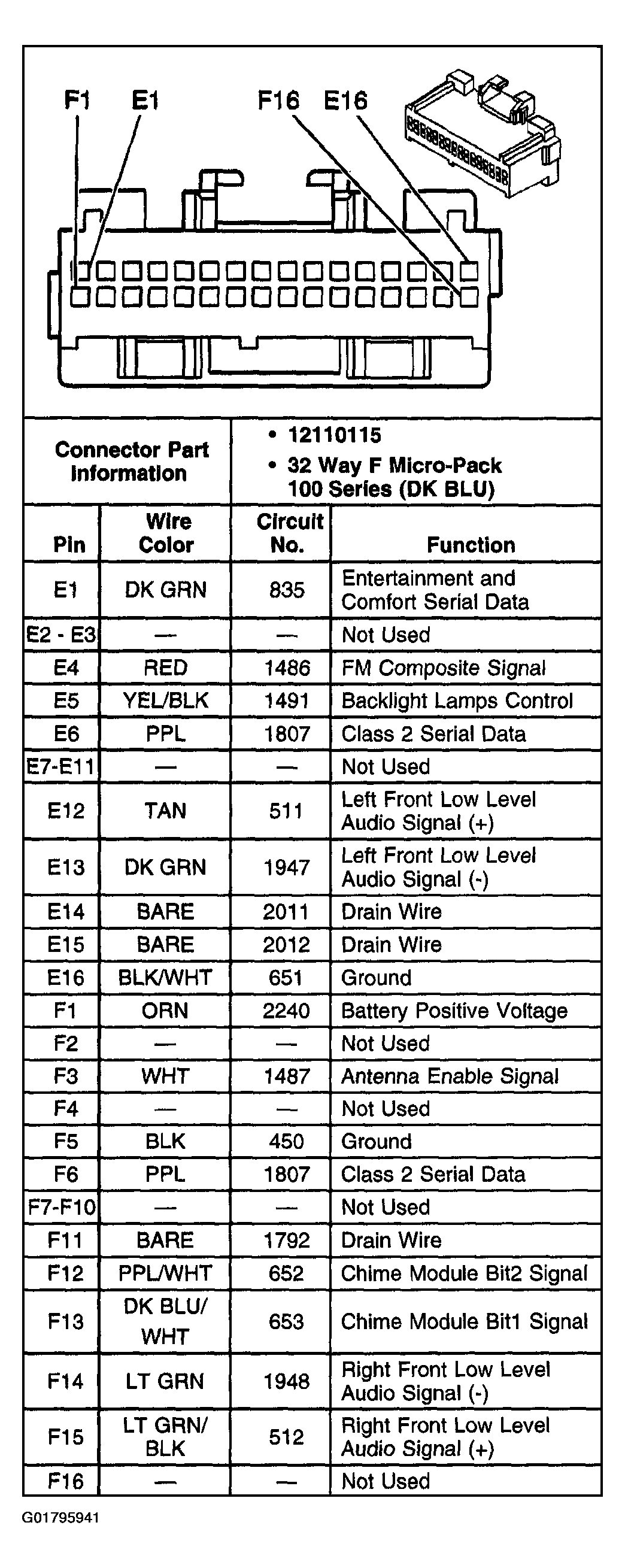

Fig 12: Radio UX8 (w/o U3R, U3S, U3Q)
Courtesy of GENERAL MOTORS CORP.
Fig 13: Radio UX9 (w/o U3R, U3S, U3Q) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.

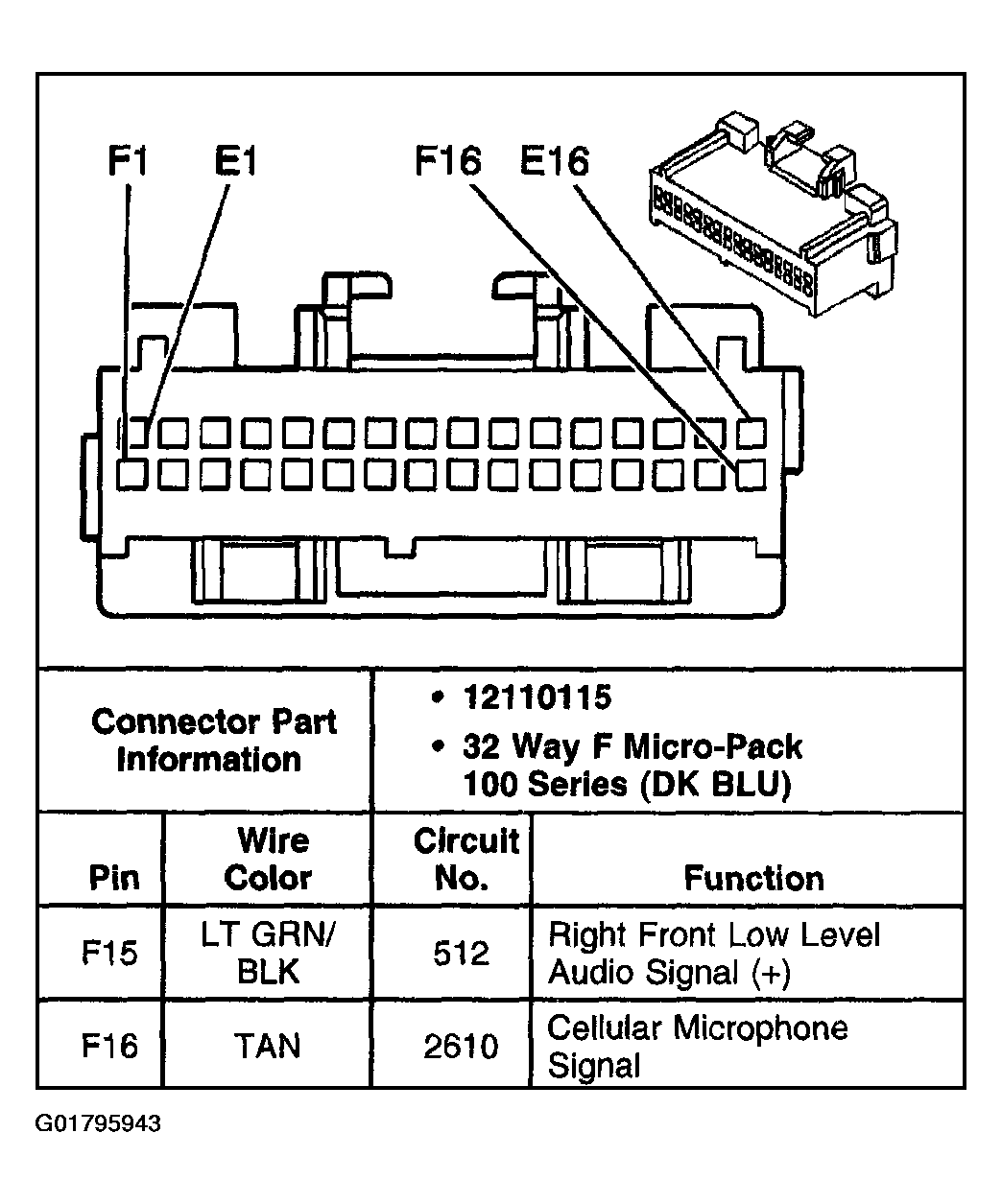

Fig 14: Radio UX9 (w/o U3R, U3S, U3Q) (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 15: Radio Antenna Module
Courtesy of GENERAL MOTORS CORP.

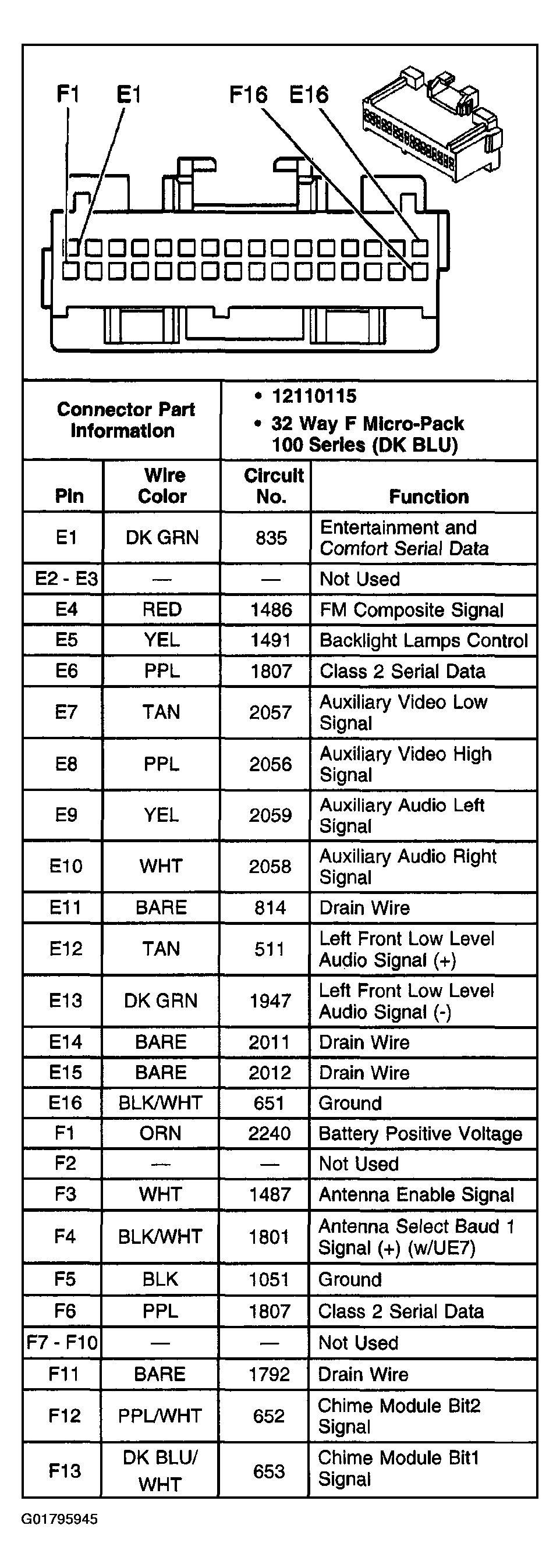

Fig 16: Radio C1 (w/U3R, U3S, U3Q) (1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 17: Radio C1 (w/U3R, U3S, U3Q) (2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 18: Radio C3 (w/U3R, U3S, U3Q)
Courtesy of GENERAL MOTORS CORP.

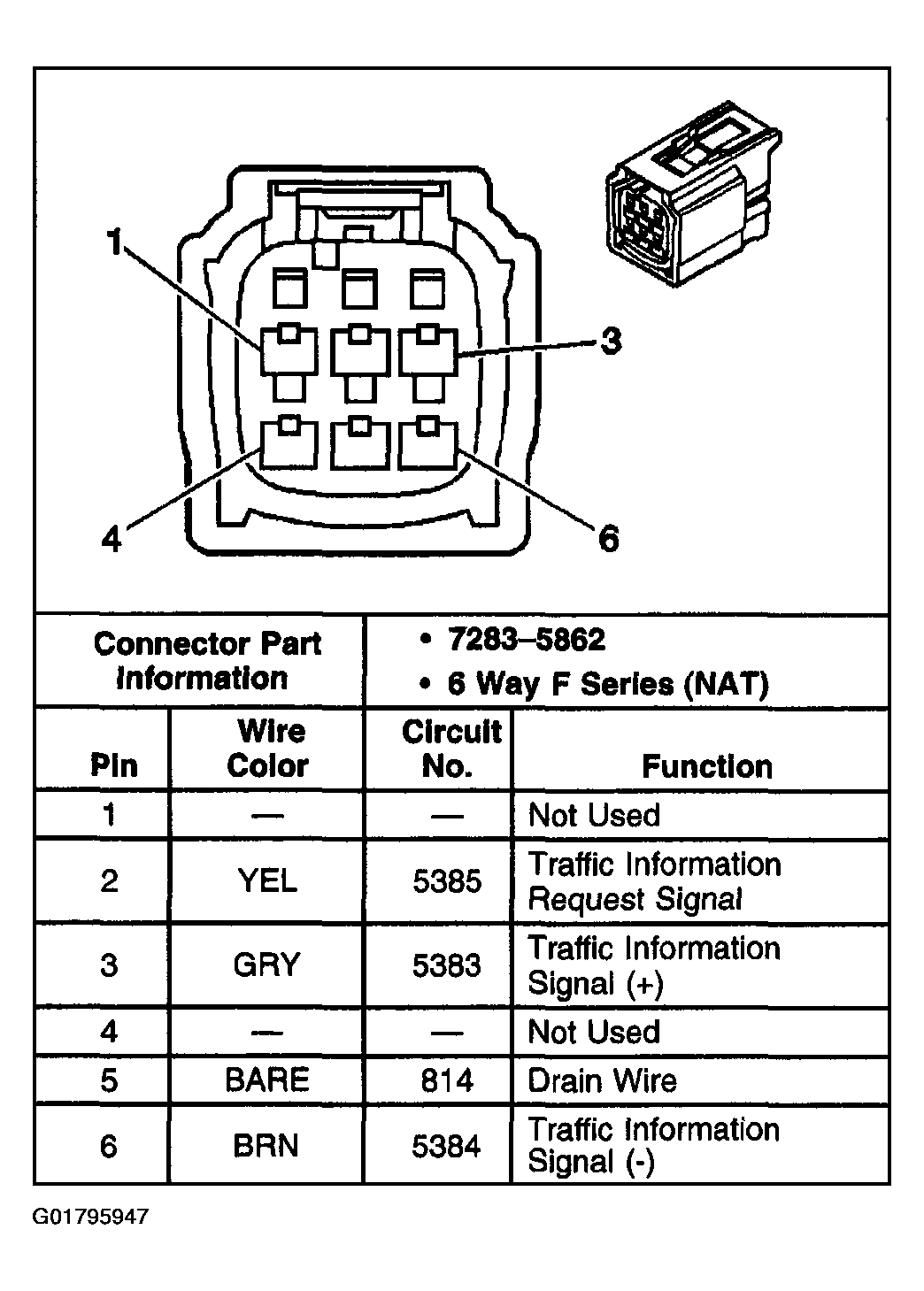

Fig 19: Radio C5 (w/U3R, U3S, U3Q)
Courtesy of GENERAL MOTORS CORP.

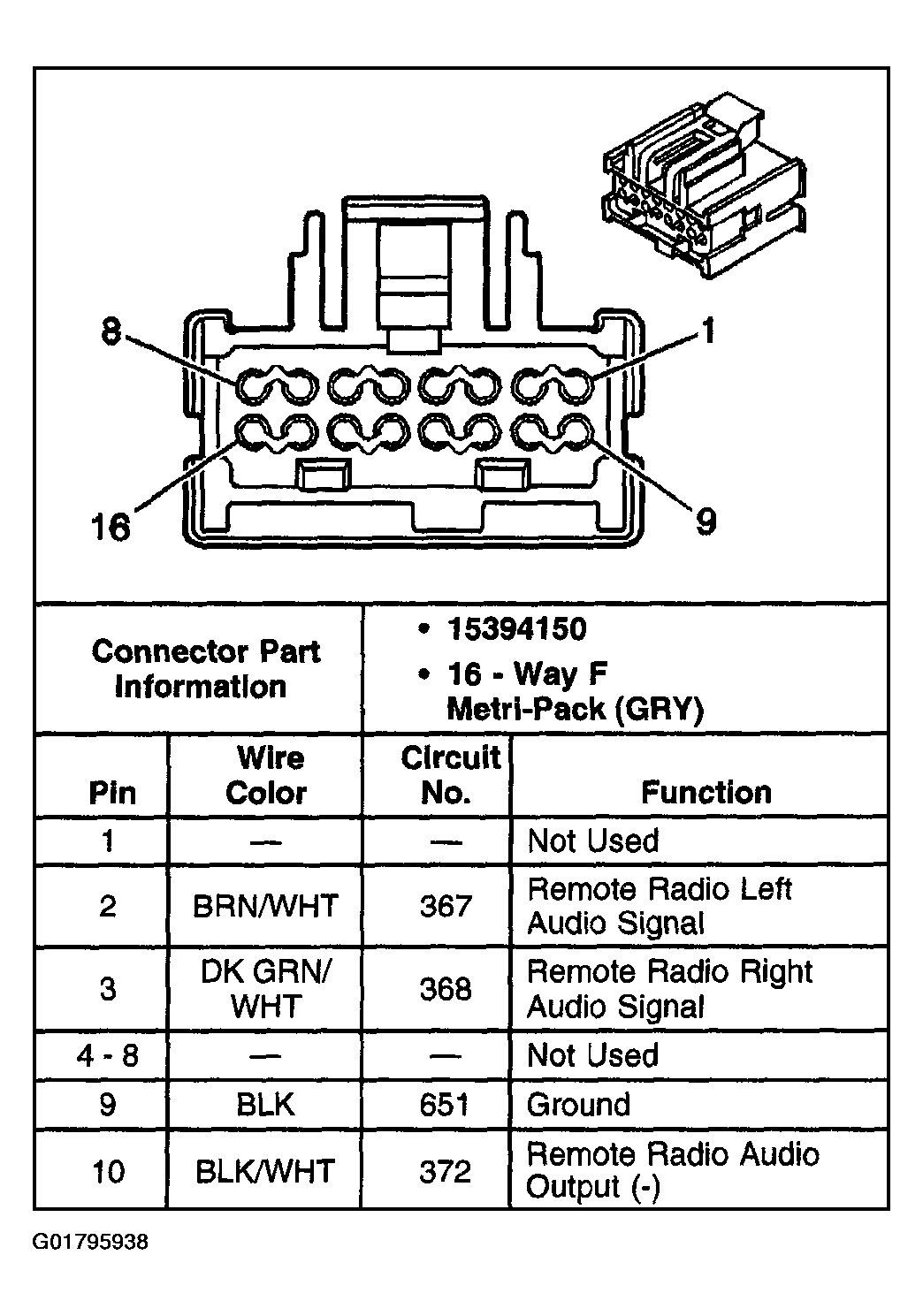

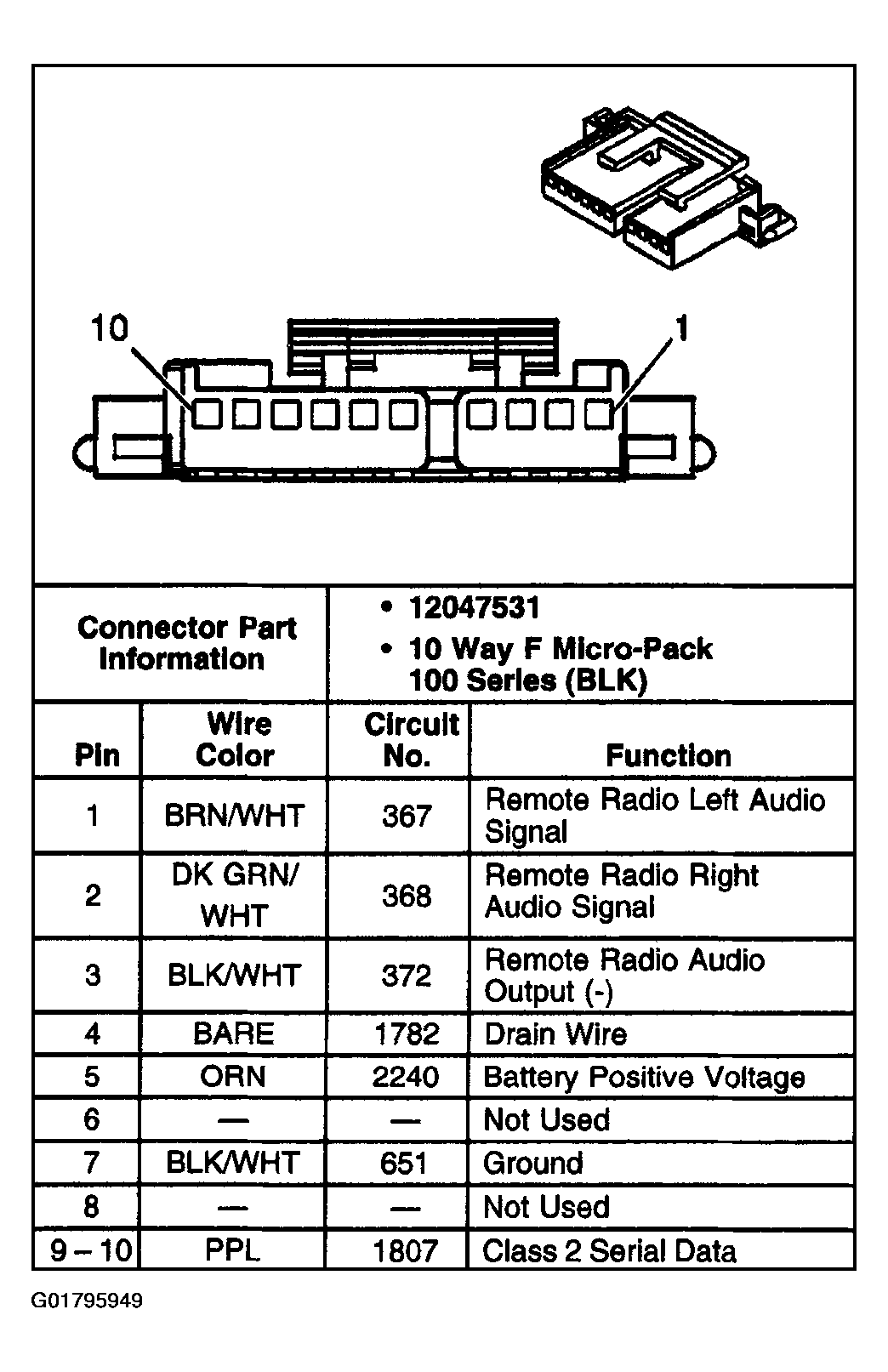

Fig 20: Remote Playback Device - CD Changer
Courtesy of GENERAL MOTORS CORP.

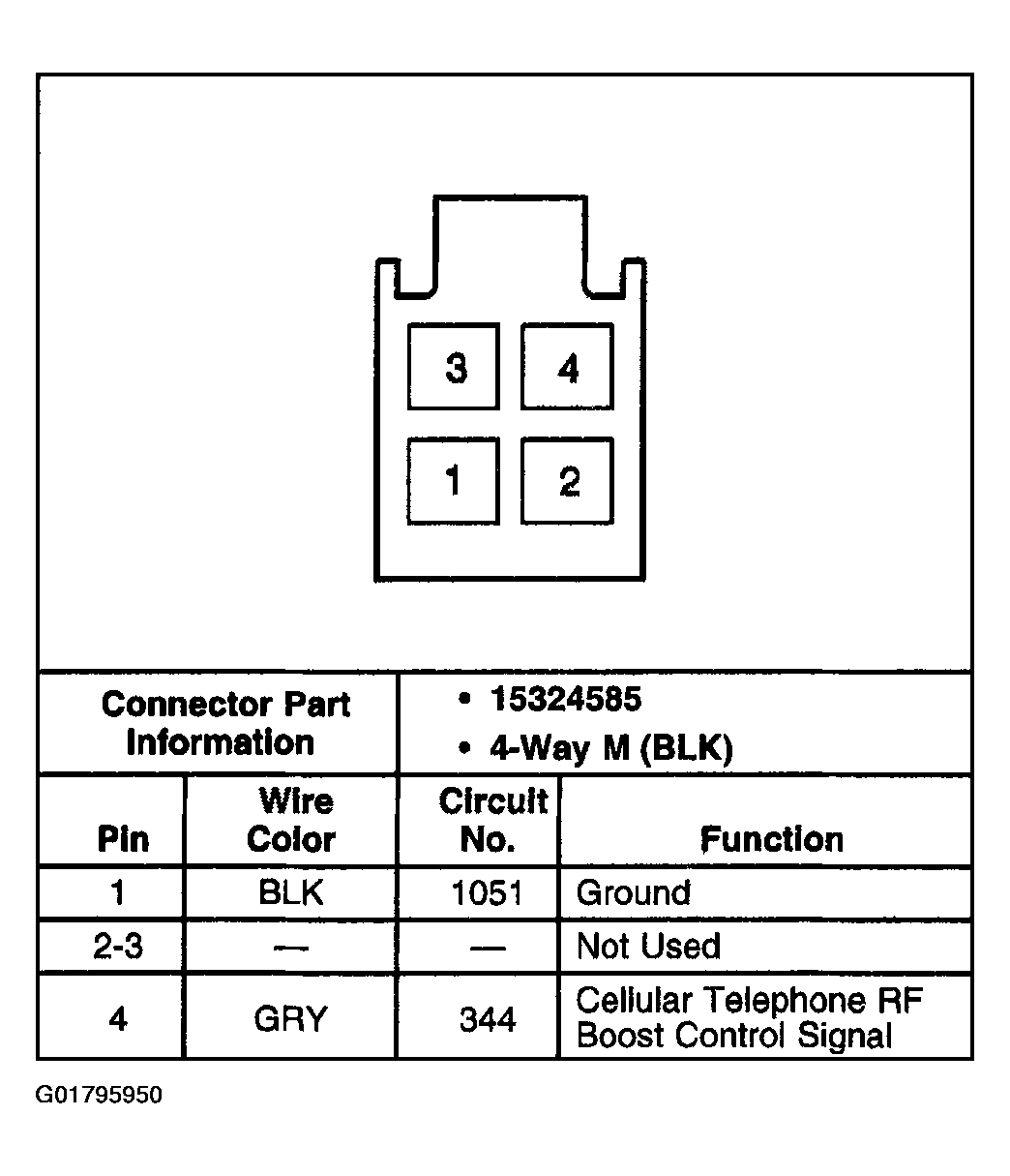

Fig 21: Signal Amplifier - RF
Courtesy of GENERAL MOTORS CORP.

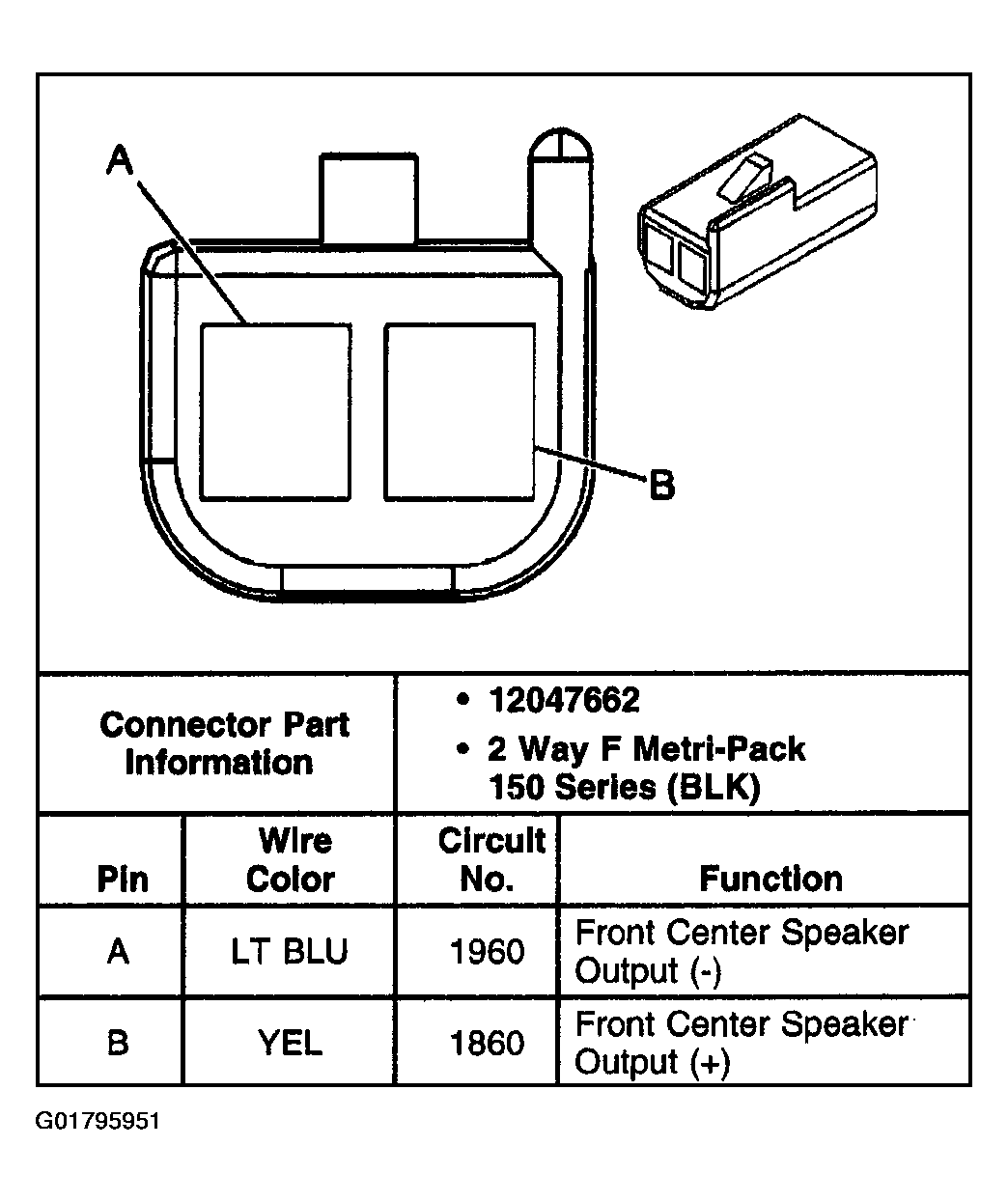

Fig 22: Speaker - Center Midrange (w/UX8 and w/UX9)
Courtesy of GENERAL MOTORS CORP.
Fig 23: Speaker - LF Door (w/UX8)
Courtesy of GENERAL MOTORS CORP.

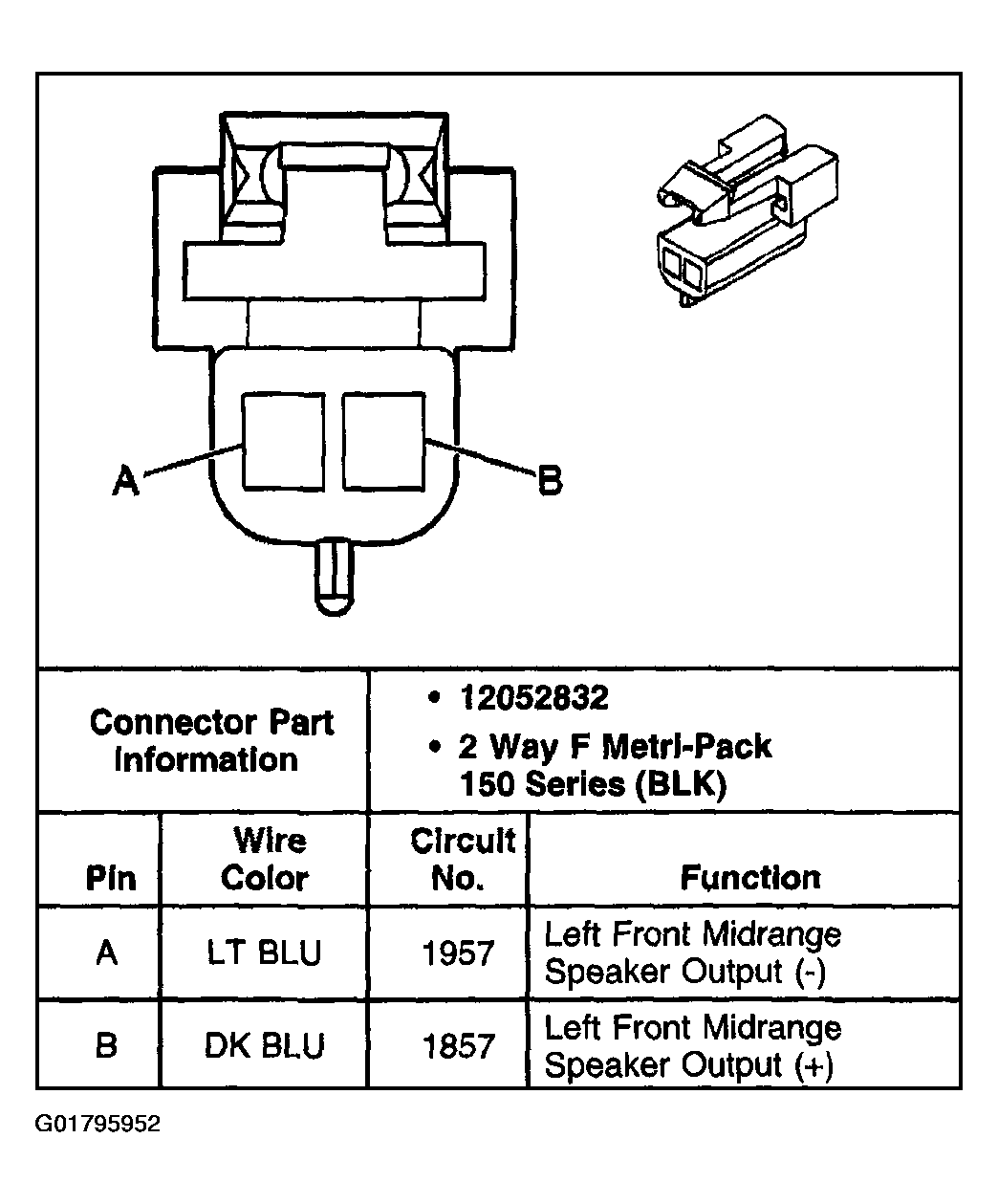

Fig 24: Speaker - LF Door (w/UX9)
Courtesy of GENERAL MOTORS CORP.

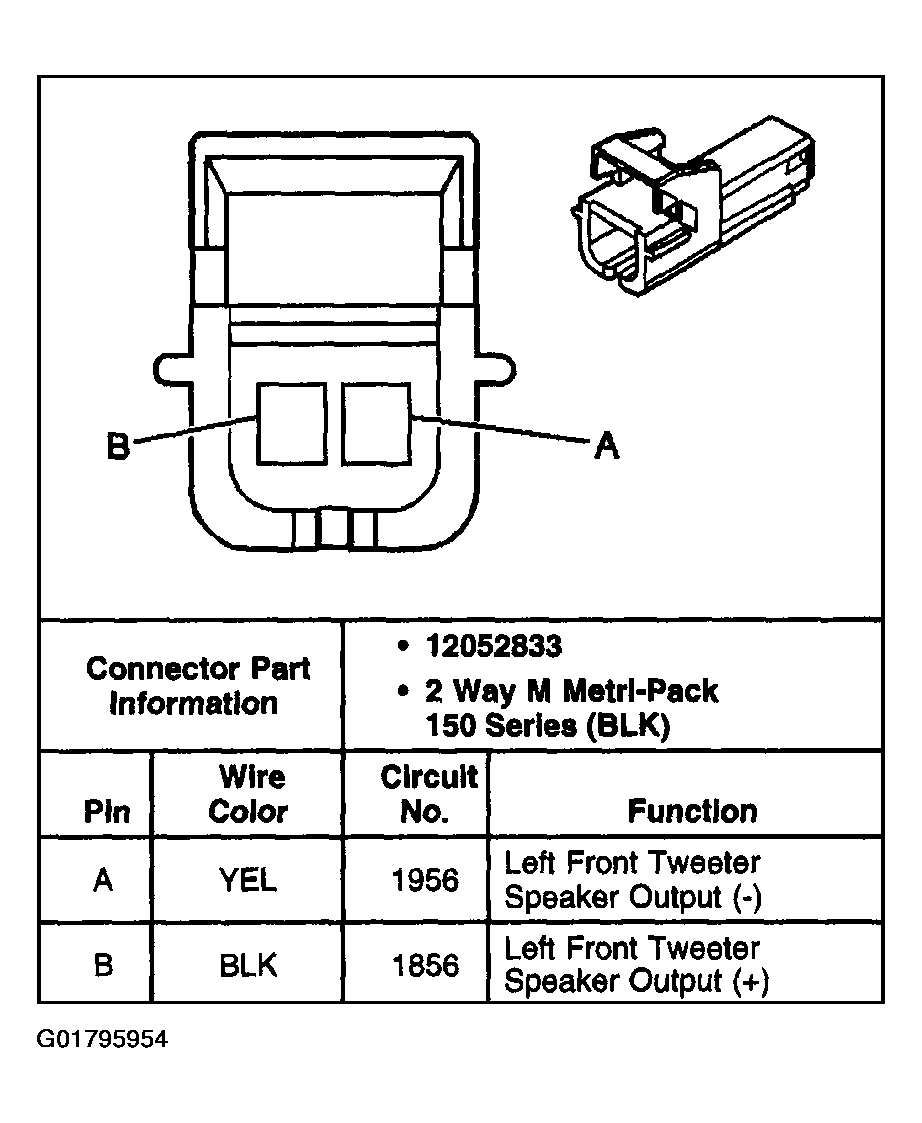

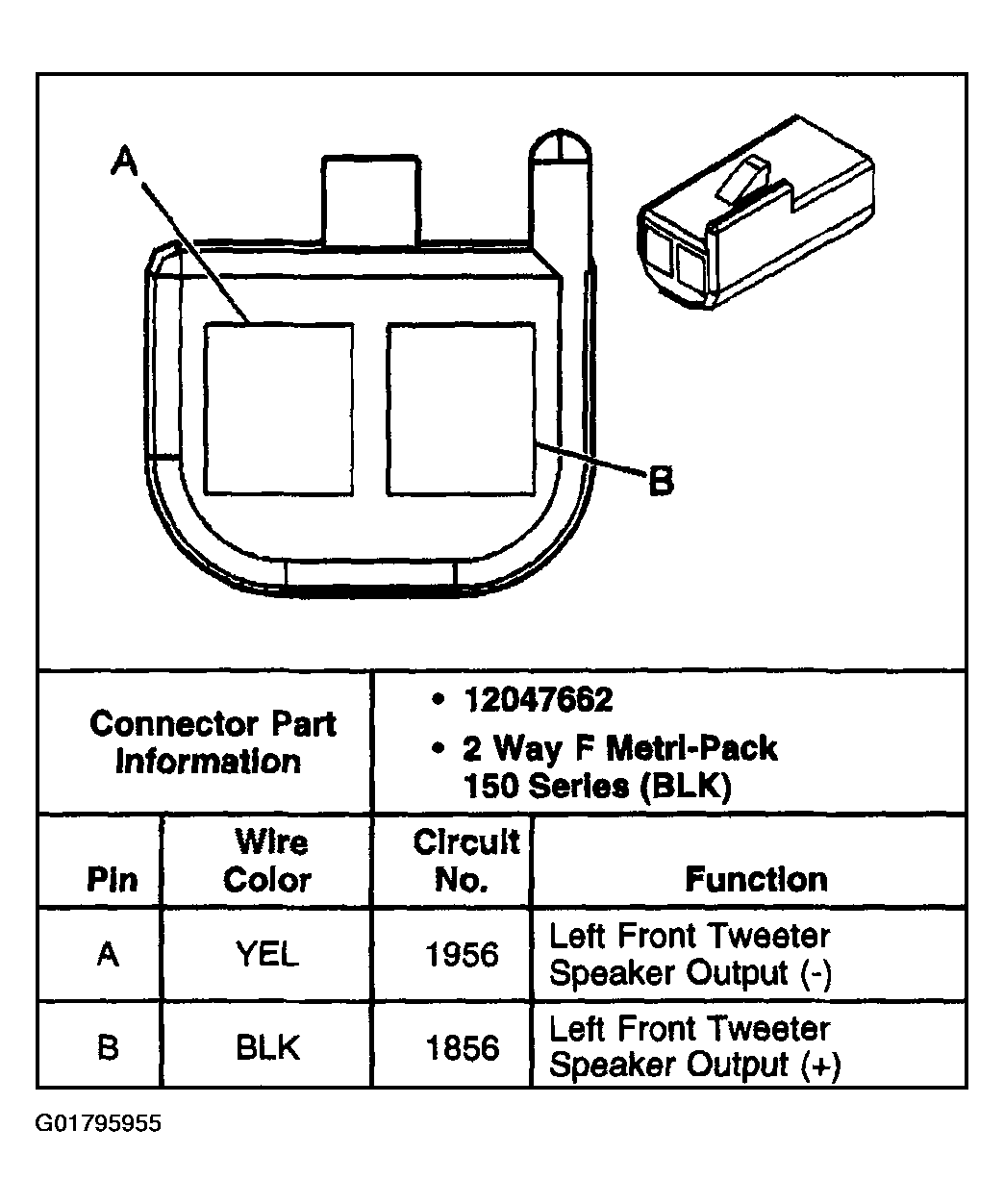

Fig 25: Speaker - LF Door Tweeter (w/UX8)
Courtesy of GENERAL MOTORS CORP.
Fig 26: Speaker - LF I/P Cricket (w/UX9)
Courtesy of GENERAL MOTORS CORP.
Fig 27: Speaker - LR Door Twiddler (w/UX8 and w/UX9)
Courtesy of GENERAL MOTORS CORP.

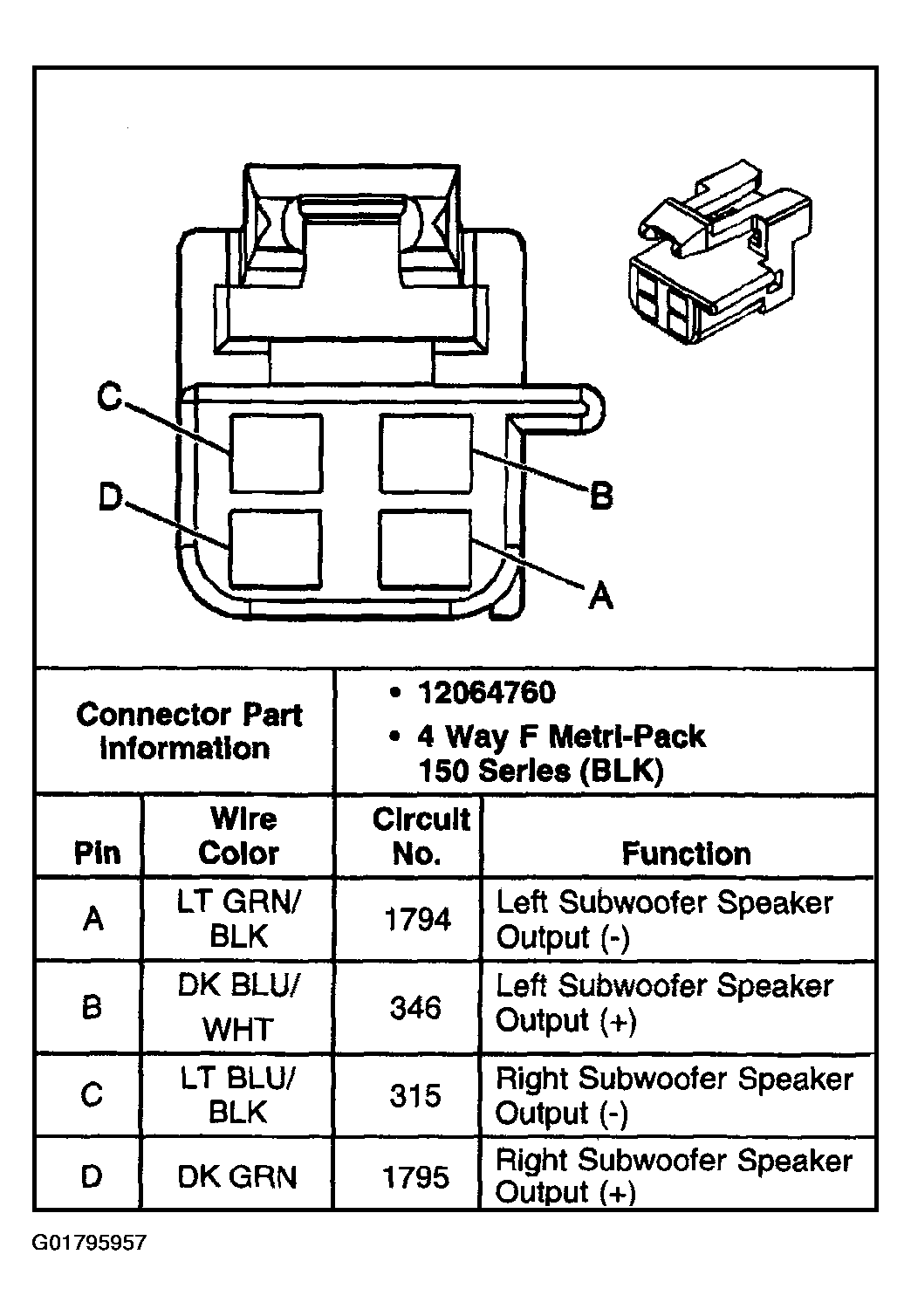

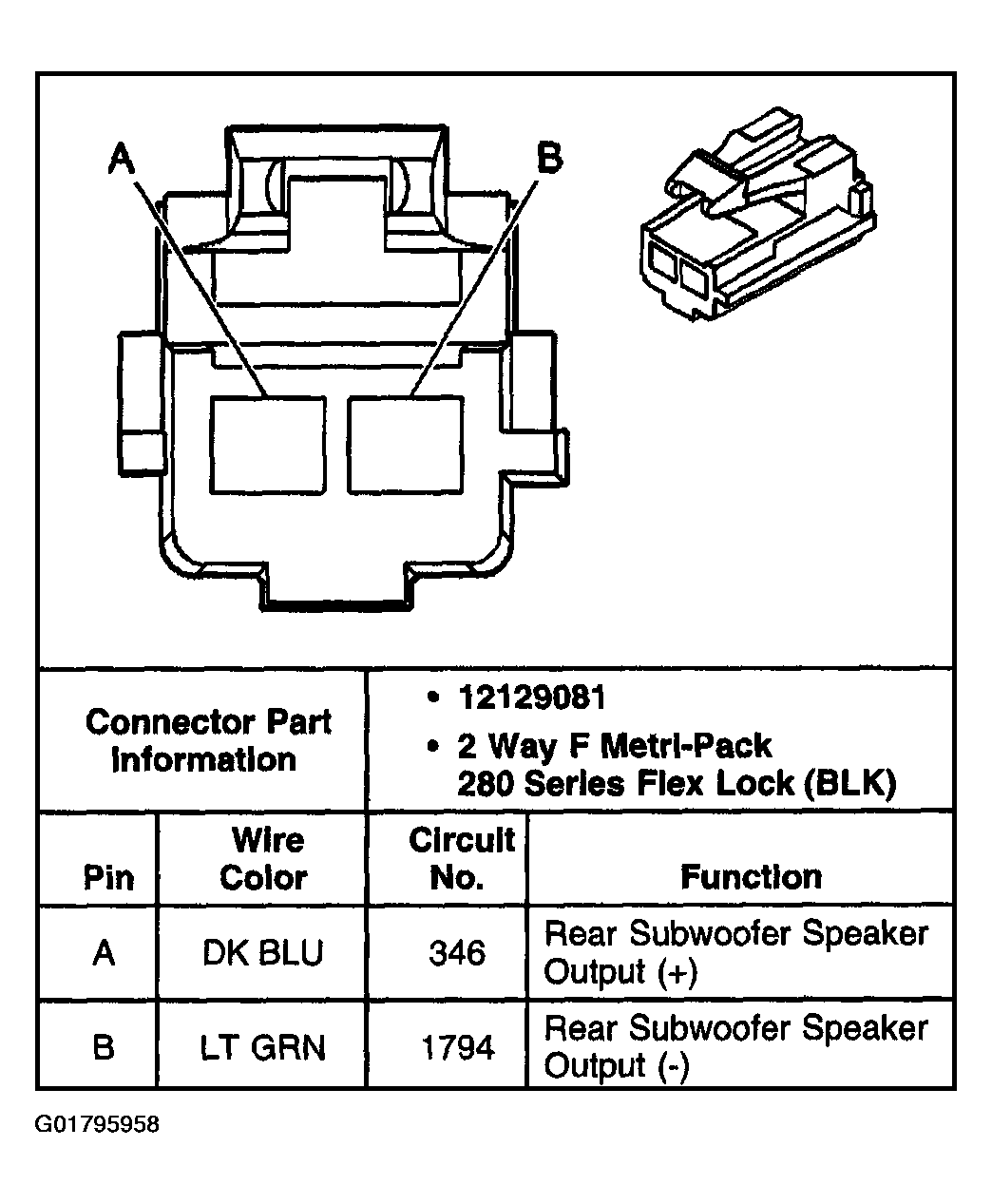

Fig 28: Speaker - Rear Subwoofer (w/UX8)
Courtesy of GENERAL MOTORS CORP.
Fig 29: Speaker - Rear Subwoofer (w/UX9)
Courtesy of GENERAL MOTORS CORP.

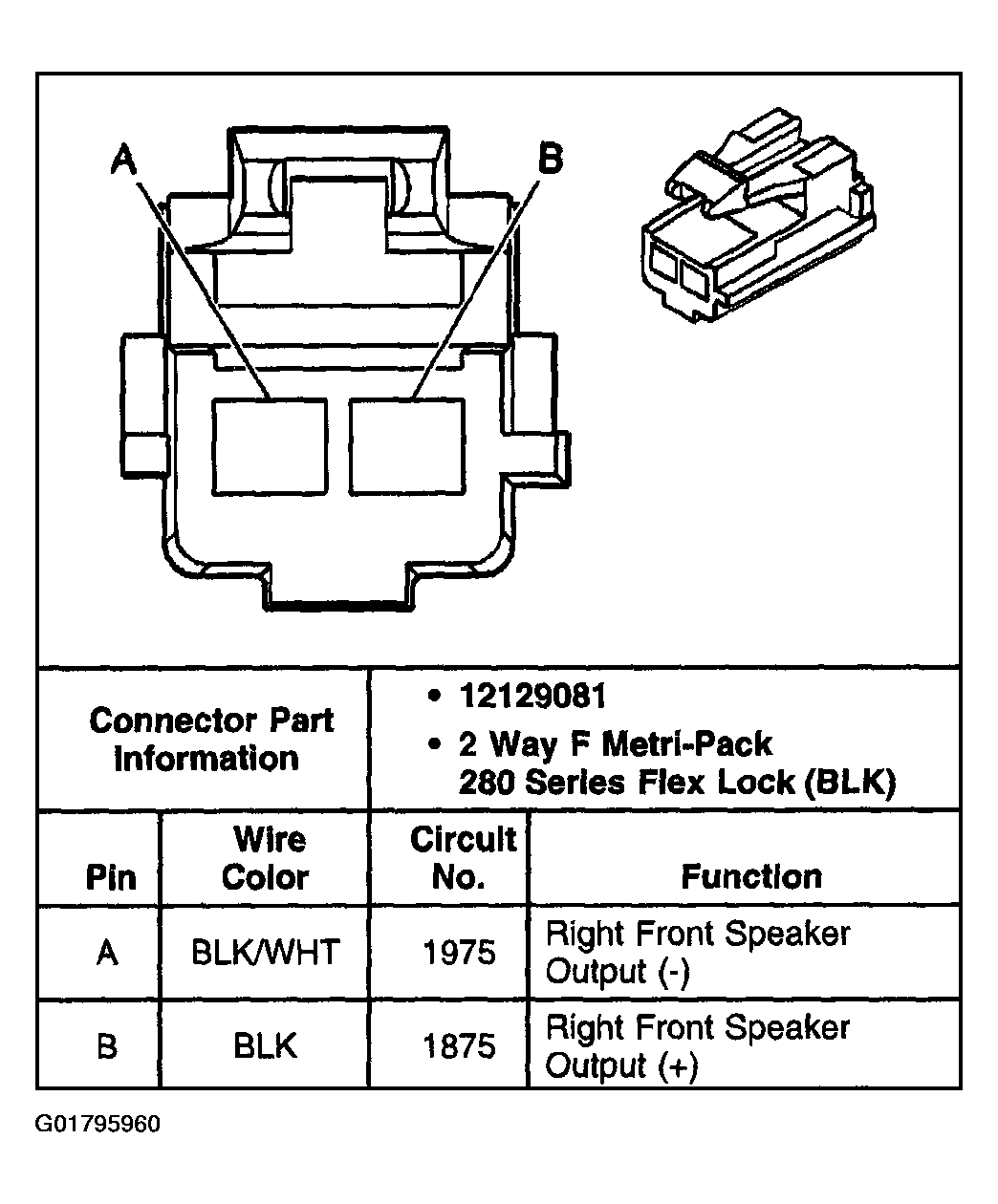

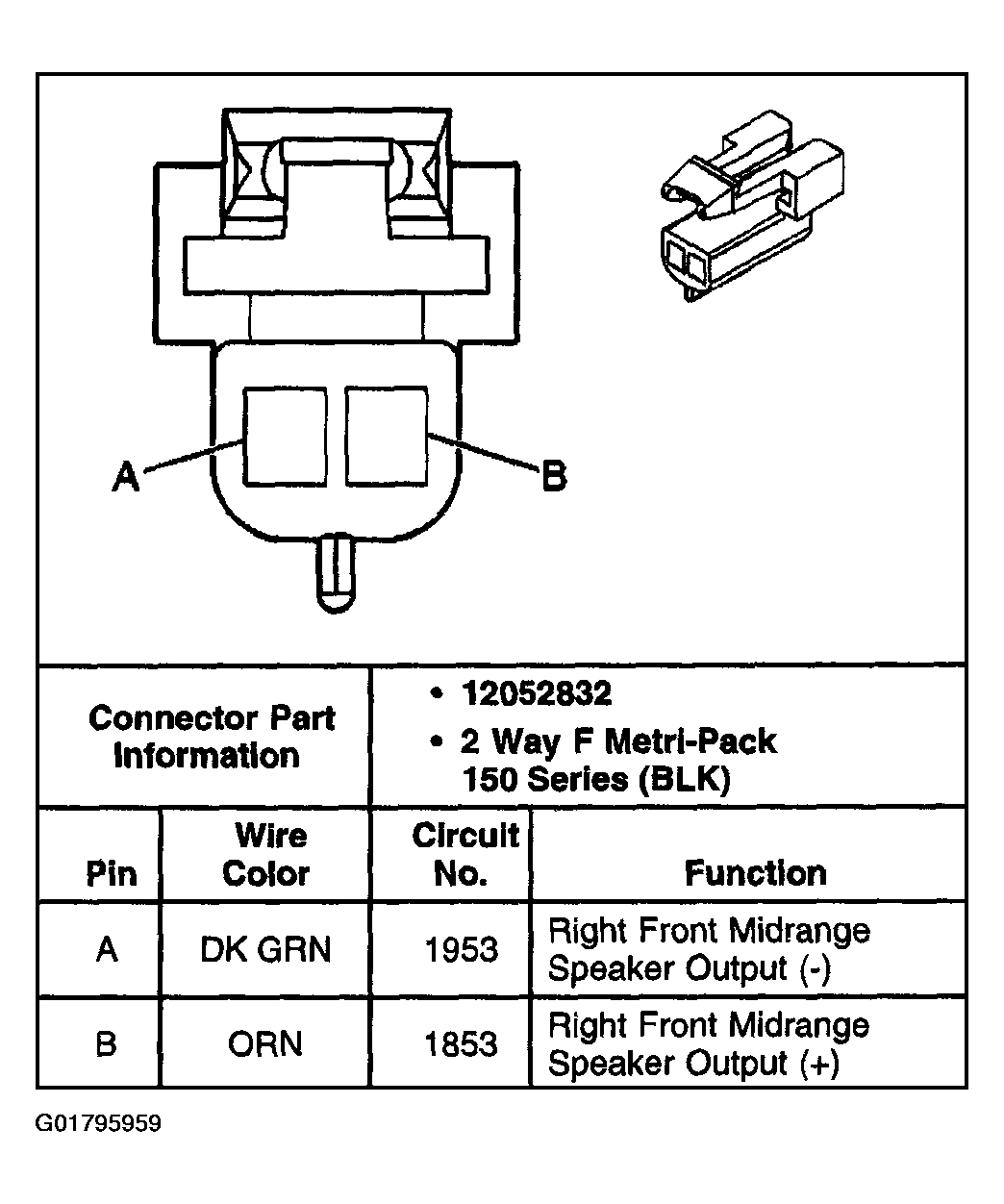

Fig 30: Speaker - RF Door (w/UX8)
Courtesy of GENERAL MOTORS CORP.
Fig 31: Speaker - RF Door (w/UX9)
Courtesy of GENERAL MOTORS CORP.

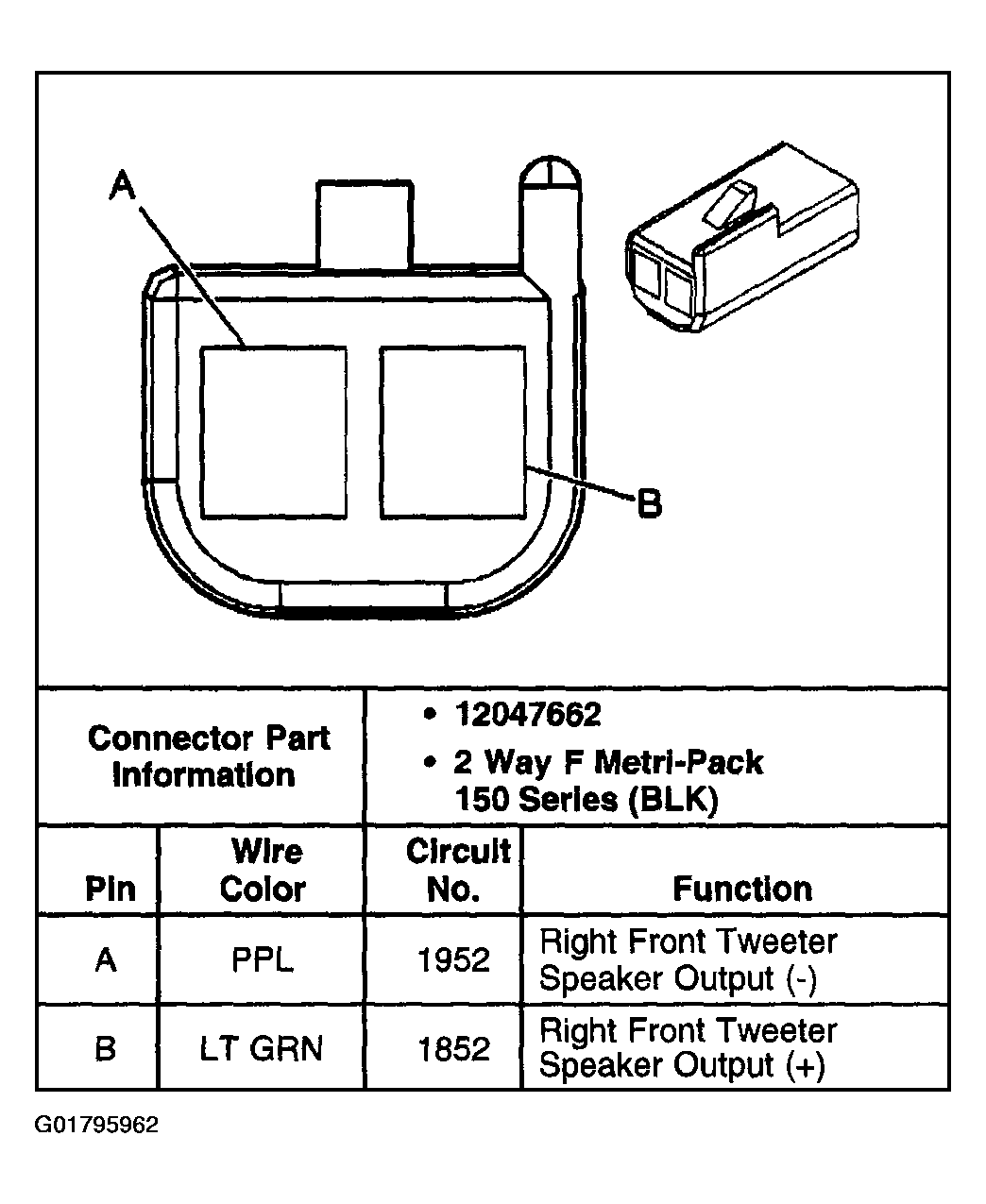

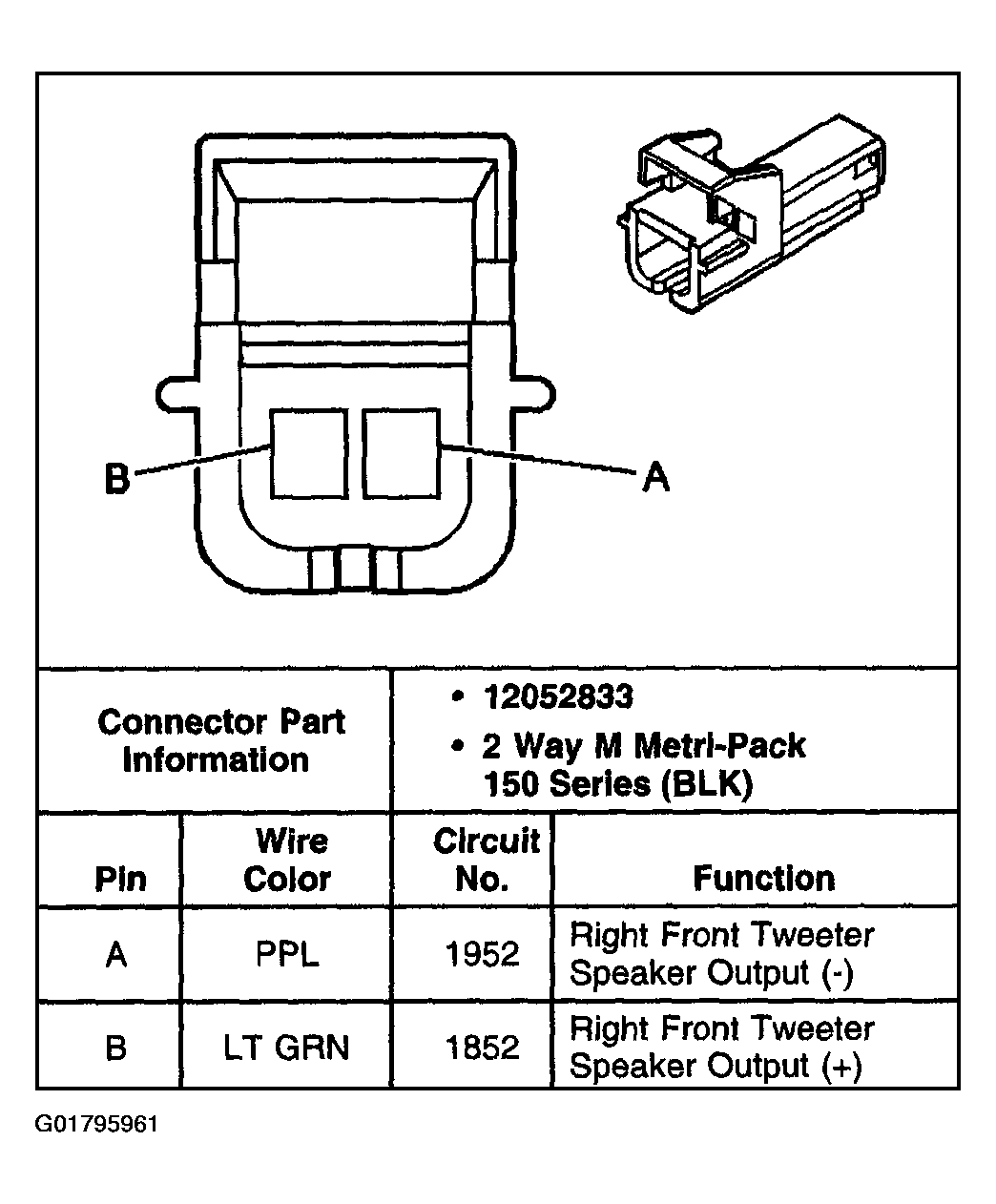

Fig 32: Speaker - RF Door Tweeter (w/UX8)
Courtesy of GENERAL MOTORS CORP.
Fig 33: Speaker - RF I/P Cricket (w/UX9)
Courtesy of GENERAL MOTORS CORP.

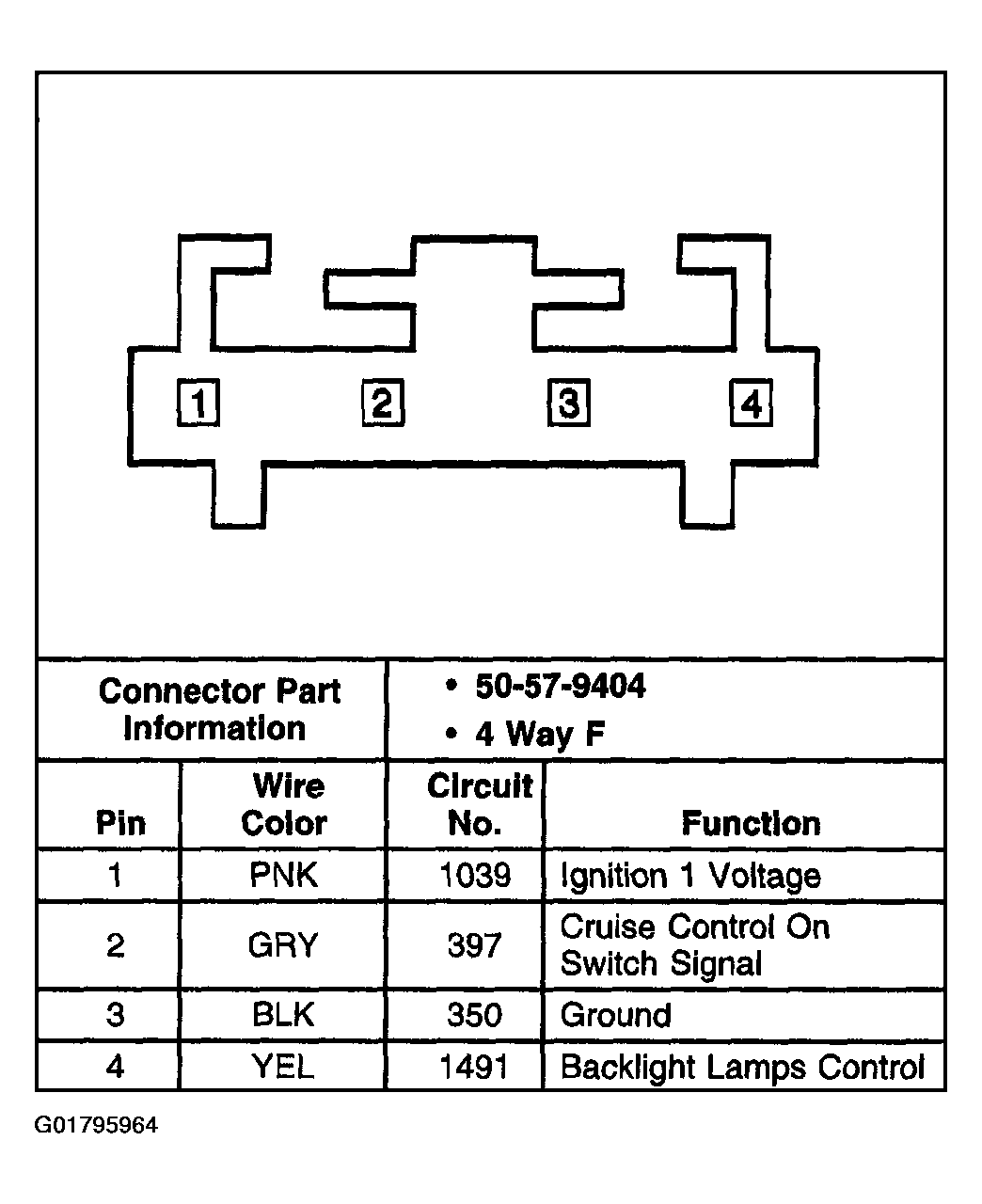

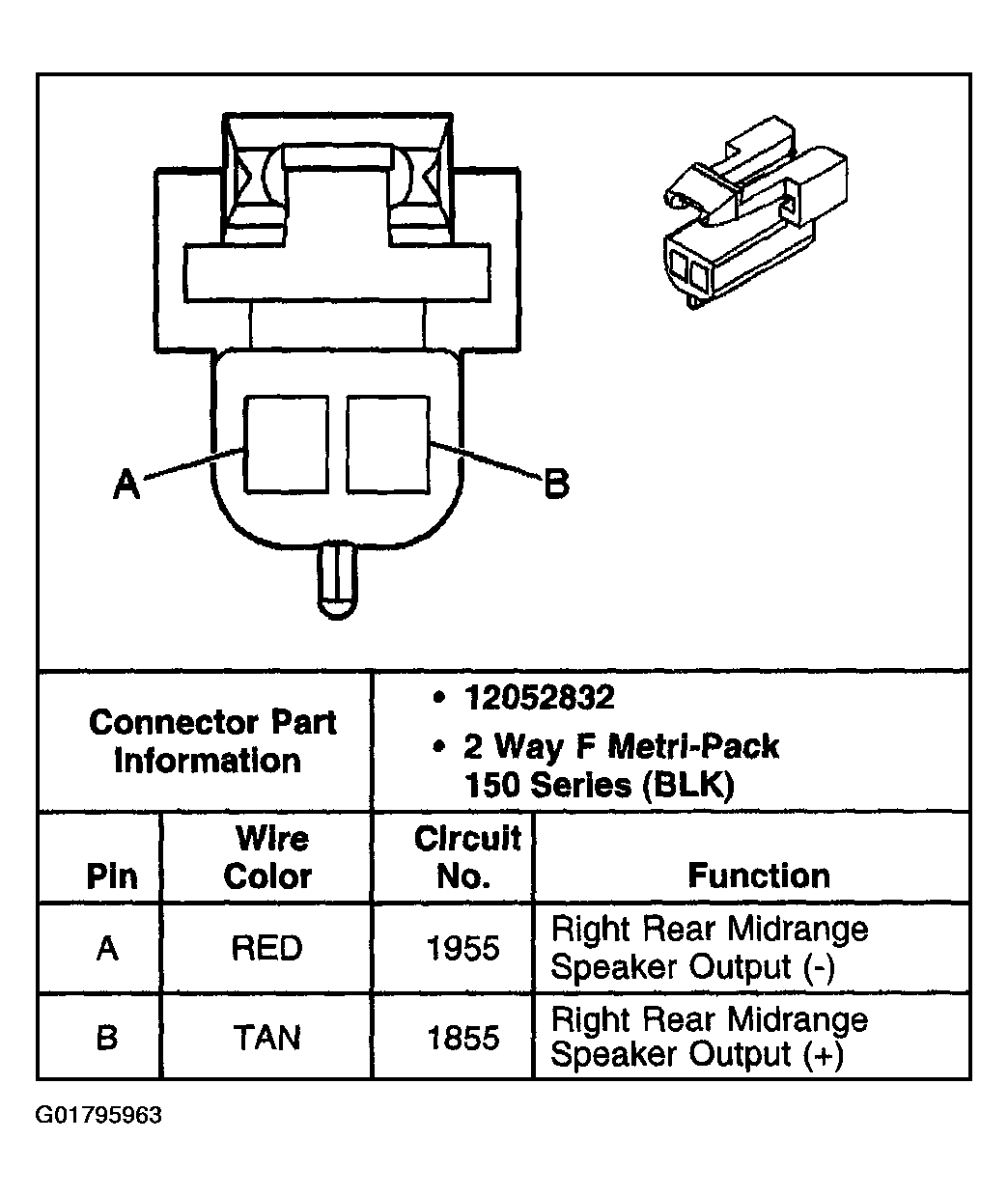

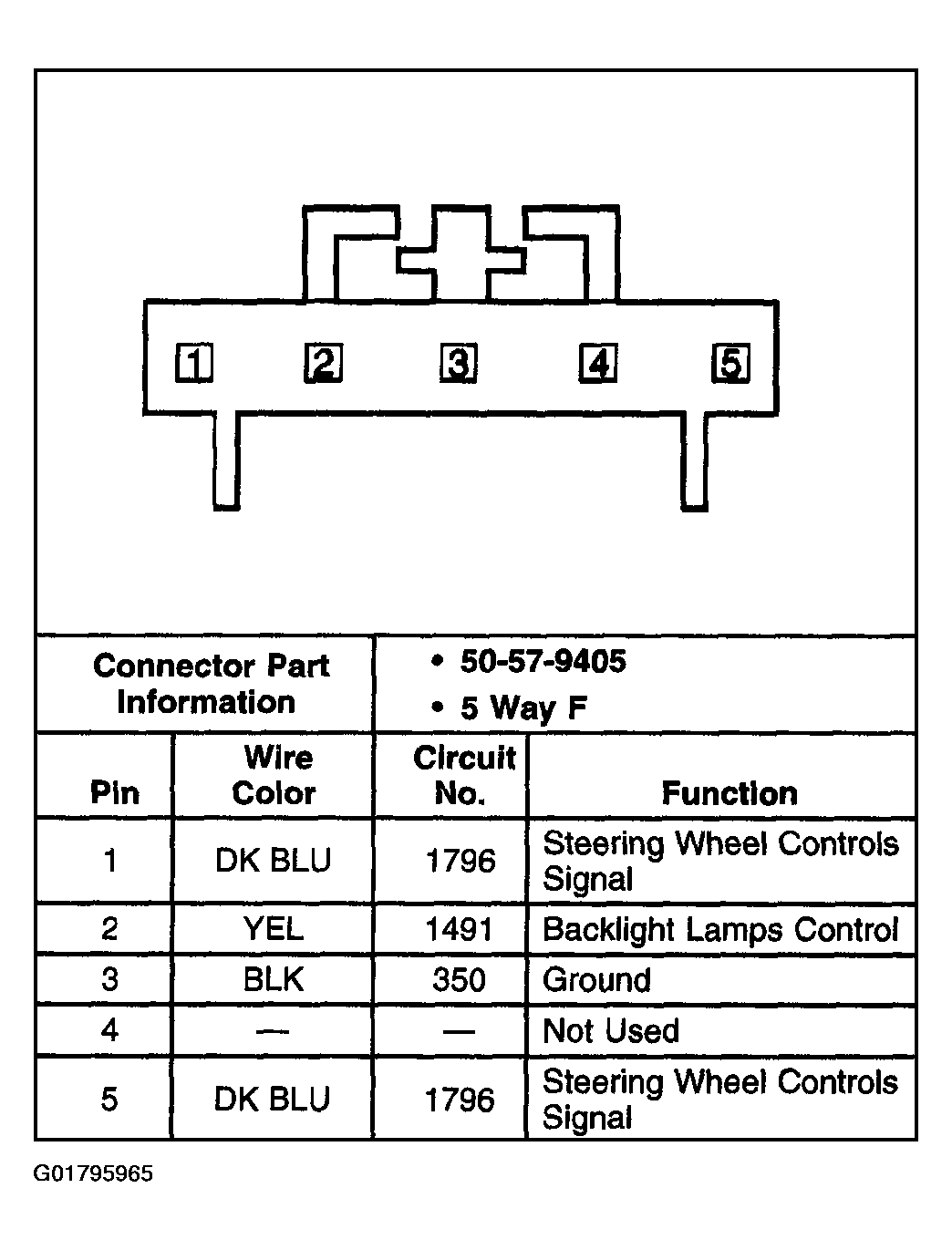

Fig 34: Speaker - RR Door Twiddler (w/UX8 and w/UX9)
