Chevy Express H2500
>>
Repair and Diagnosis
>>
Engine Performance
>>
System
>>
Engine Controls Self Diagnostics - 4.8L, 5.3L & 6.0L Gasoline
>>
Connector Identification
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Connector Identification
Fig 1: Identifying Camshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 2: Identifying Crankshaft Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Engine Coolant Temperature Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

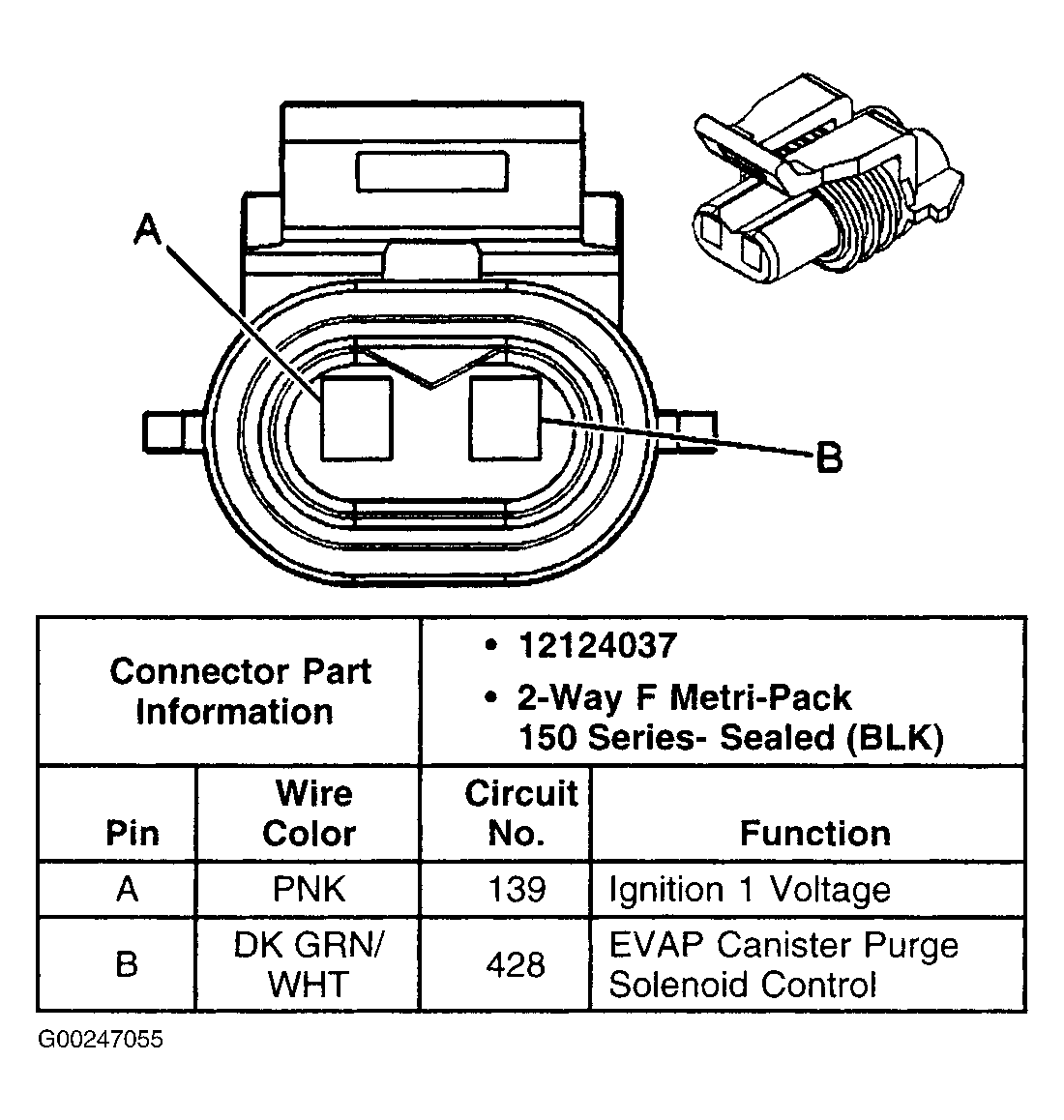

Fig 4: Identifying Evaporative Emission (EVAP) Canister Purge Solenoid Connector Terminals
Courtesy of GENERAL MOTORS CORP.

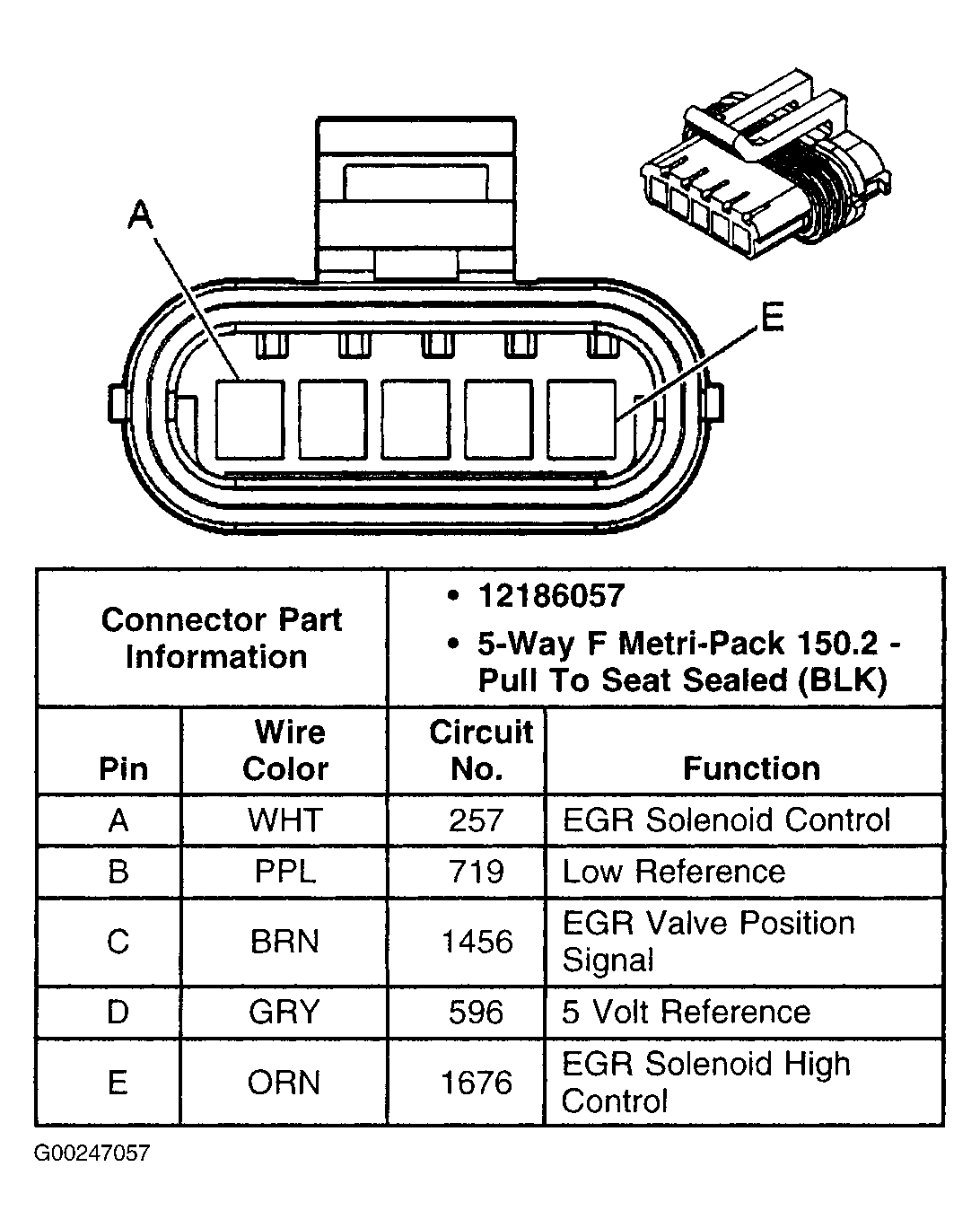

Fig 5: Identifying Exhaust Gas Recirculation Valve Connector Terminals (6.0L)
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying Fuel Injector 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 7: Identifying Fuel Injector 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

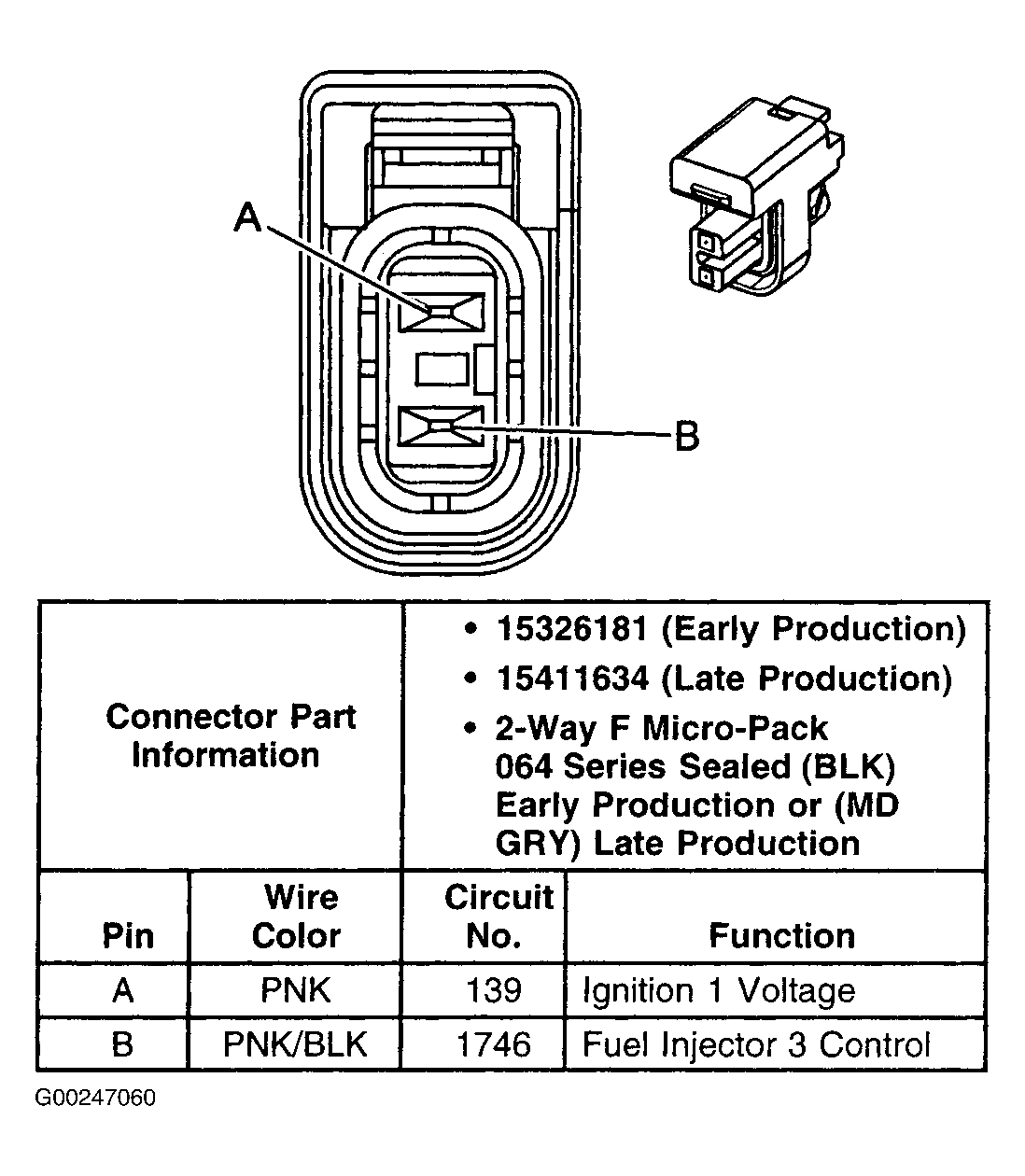

Fig 8: Identifying Fuel Injector 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 9: Identifying Fuel Injector 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

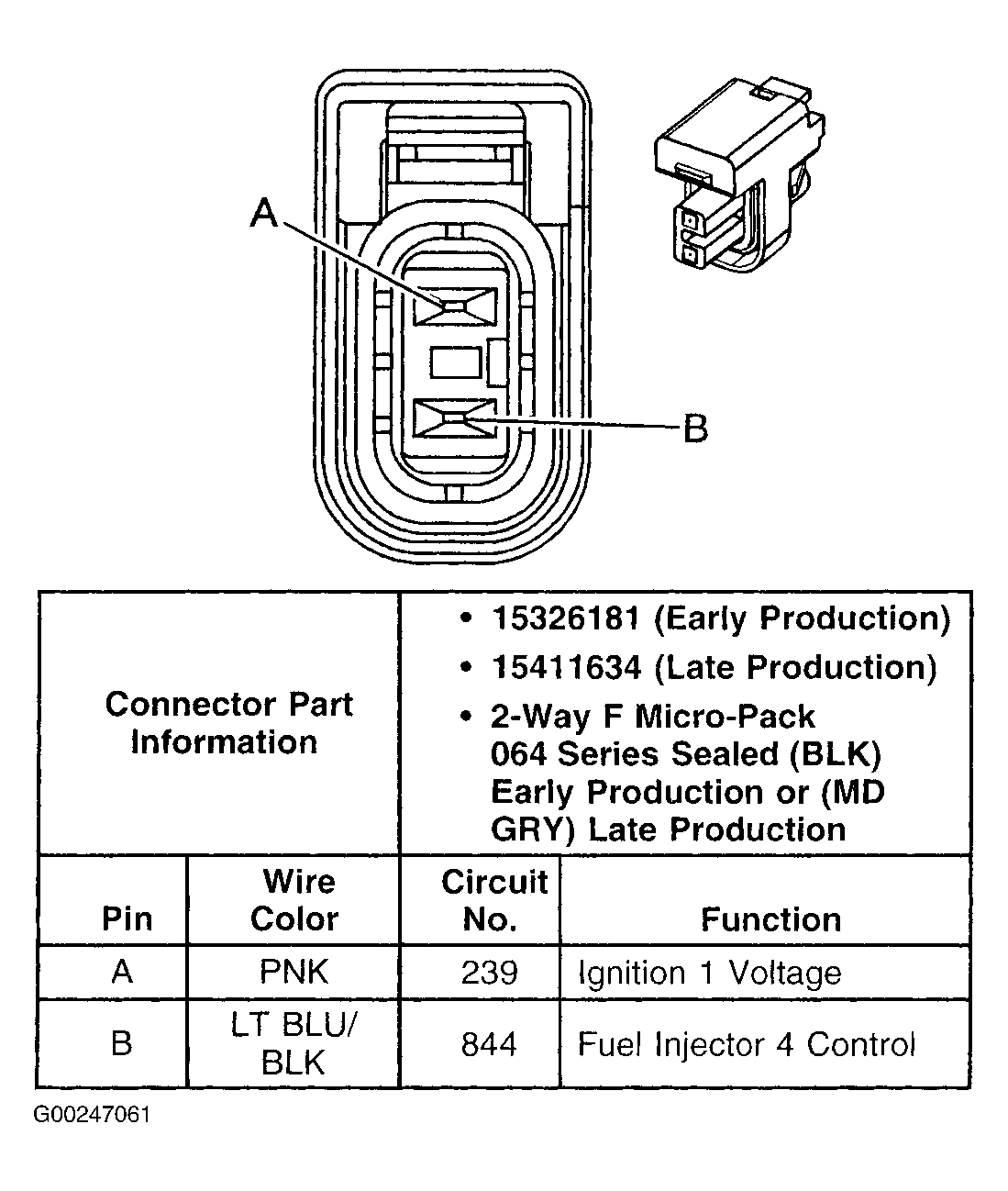

Fig 10: Identifying Fuel Injector 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

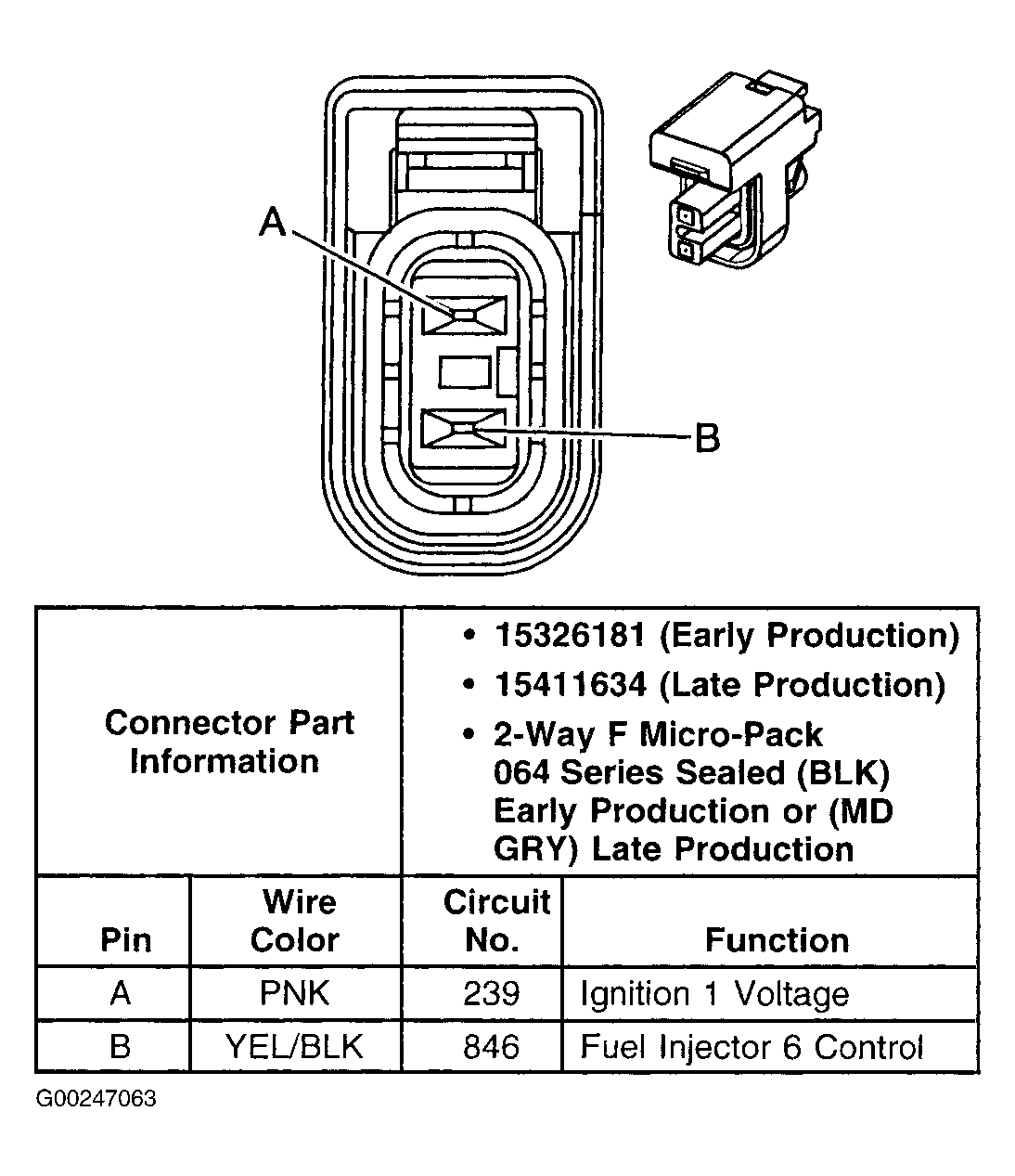

Fig 11: Identifying Fuel Injector 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 12: Identifying Fuel Injector 7 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

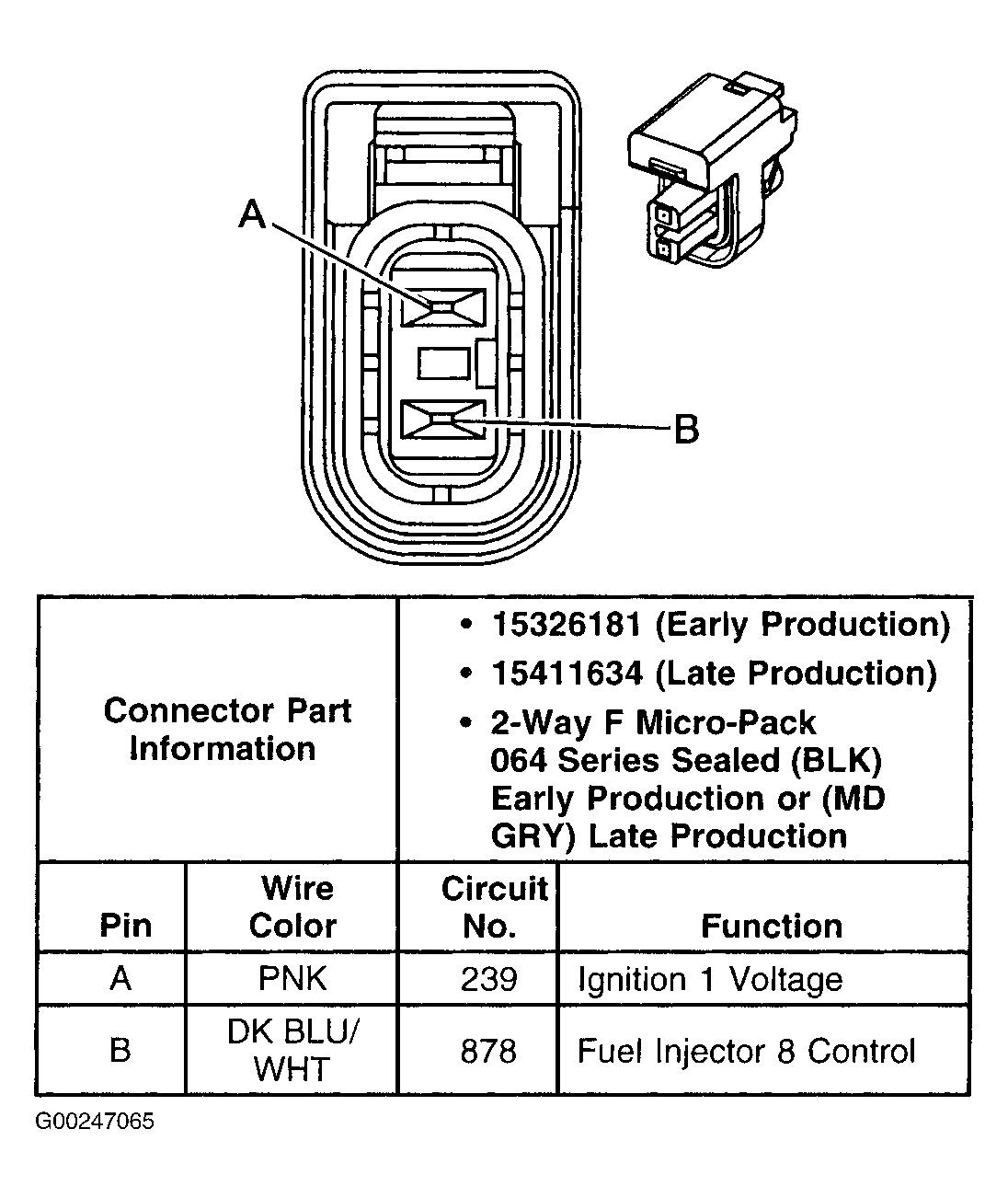

Fig 13: Identifying Fuel Injector 8 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

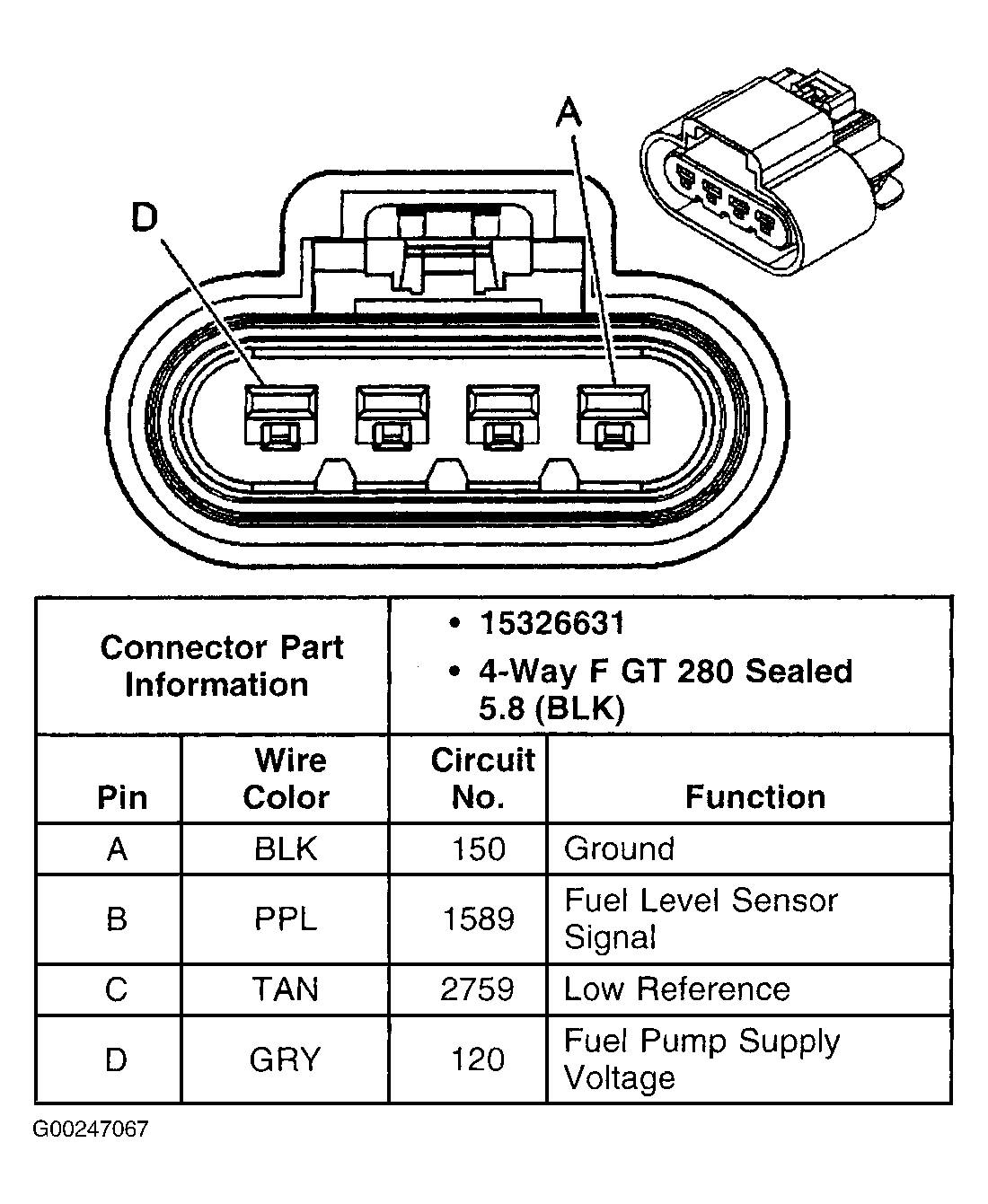

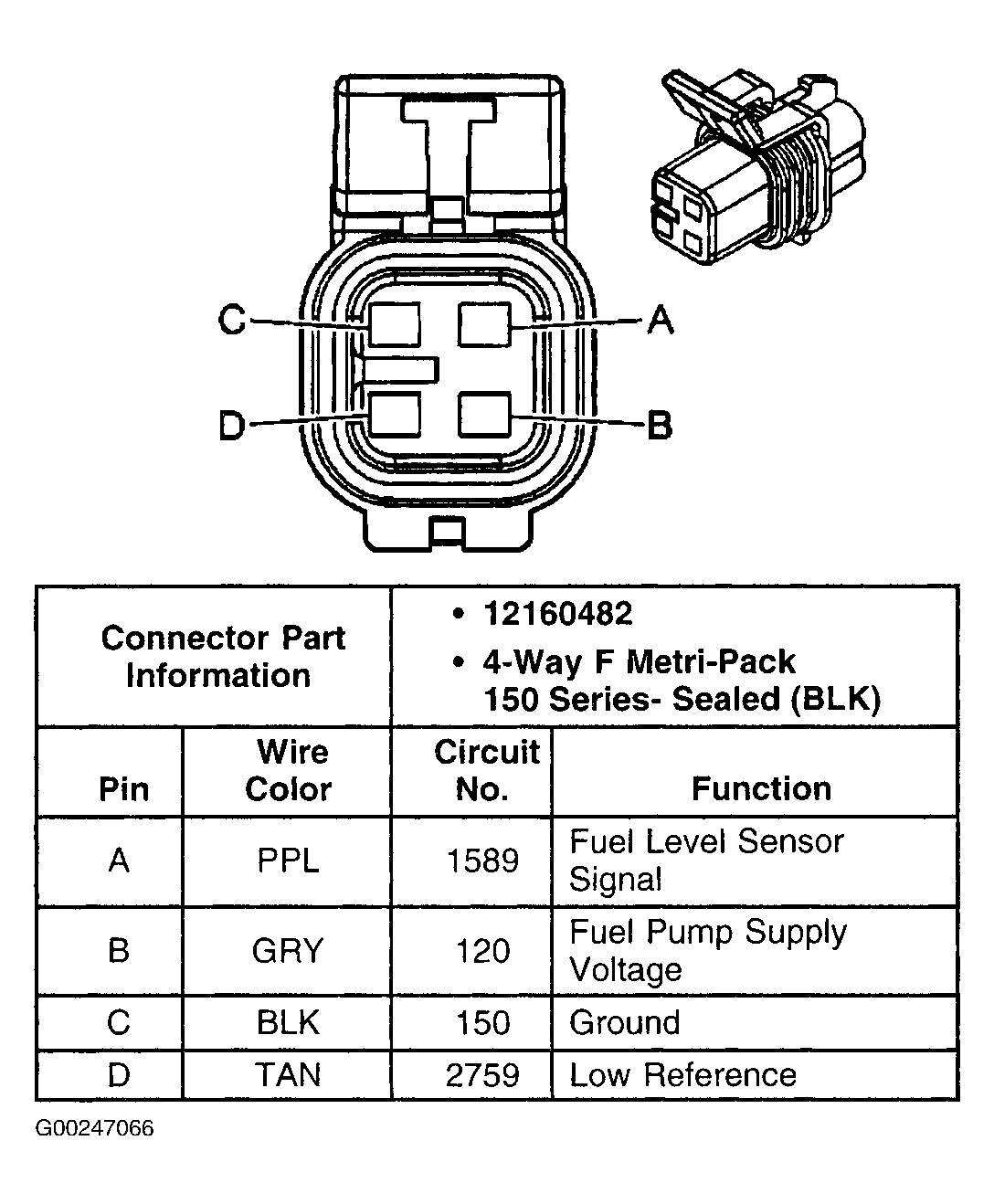

Fig 14: Identifying Fuel Pump Sender Assembly Connector Terminals (With NE7)
Courtesy of GENERAL MOTORS CORP.
Fig 15: Identifying Fuel Pump Sender Assembly Connector Terminals (Without NE7)
Courtesy of GENERAL MOTORS CORP.
Fig 16: Identifying Fuel Tank Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

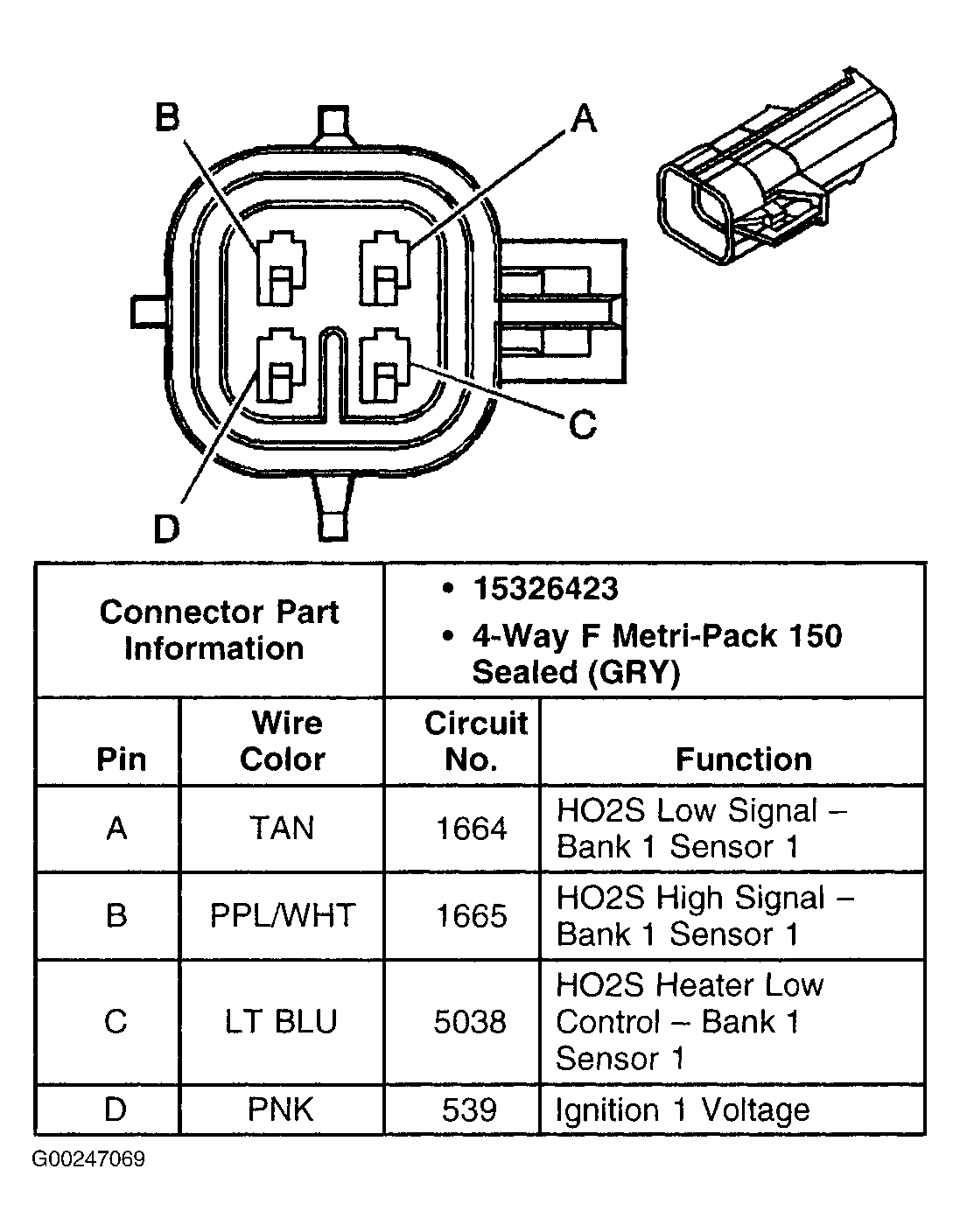

Fig 17: Identifying Heated Oxygen Sensor Bank 1 Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

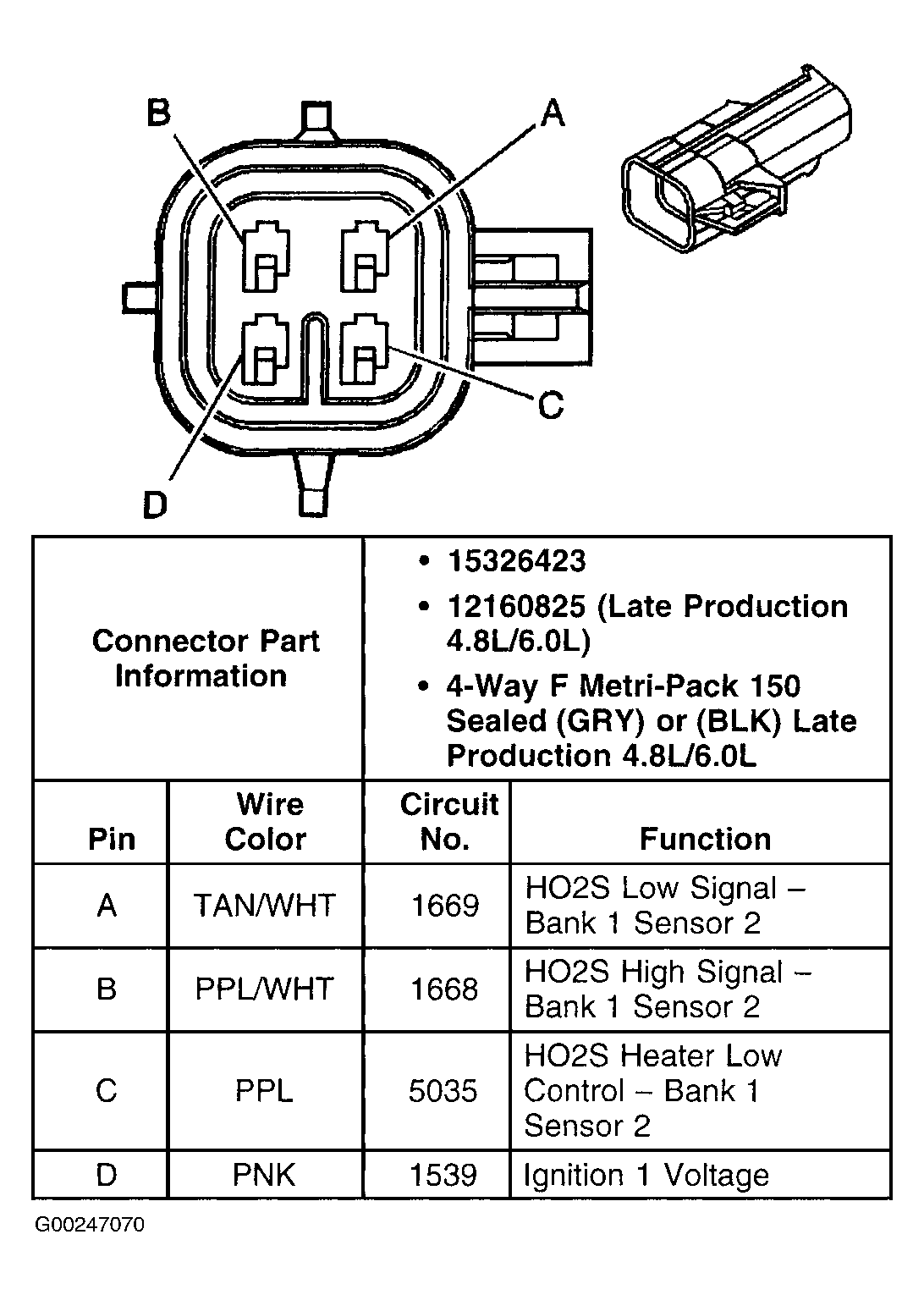

Fig 18: Identifying Heated Oxygen Sensor Bank 1 Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

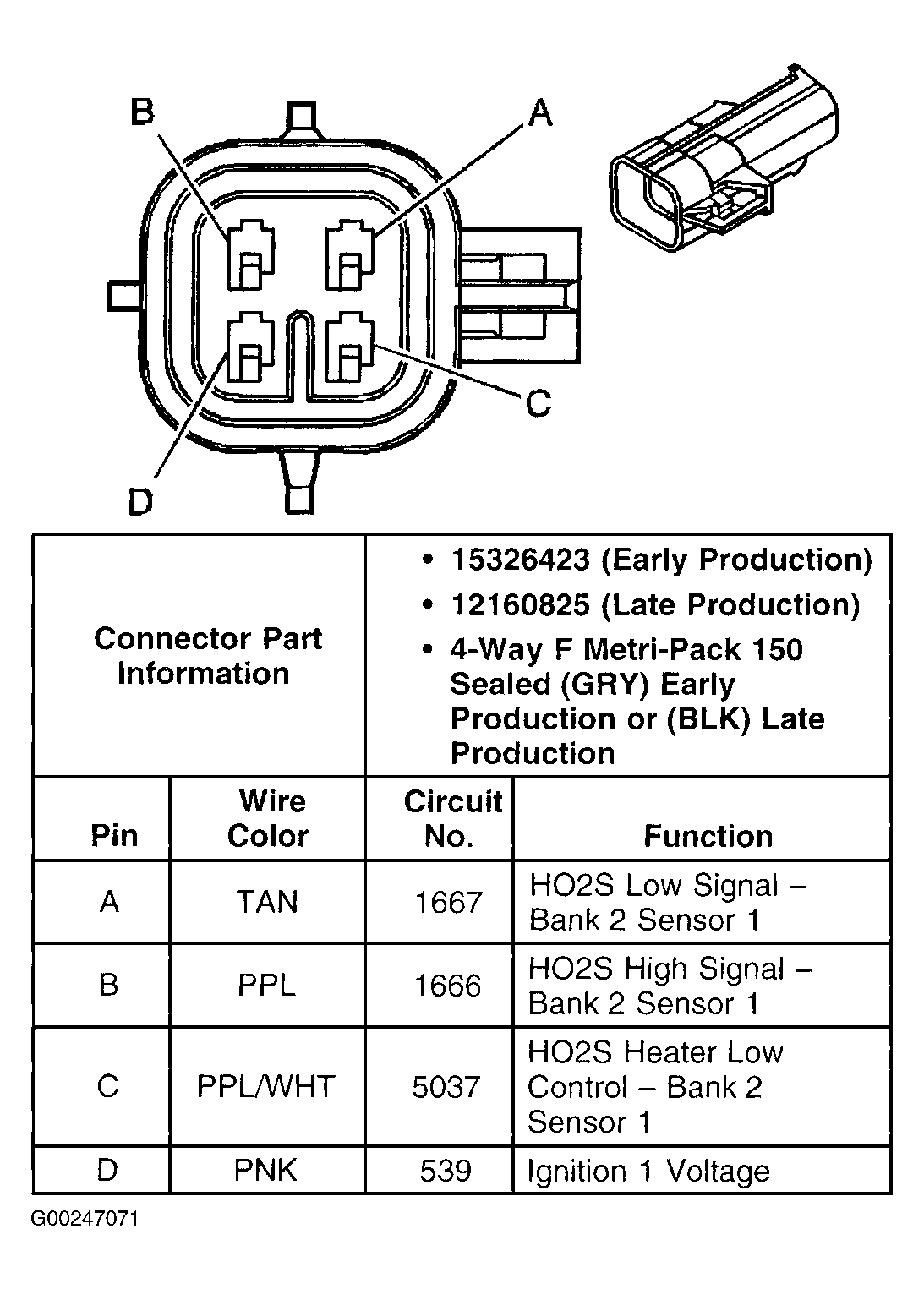

Fig 19: Identifying Heated Oxygen Sensor Bank 2 Sensor 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

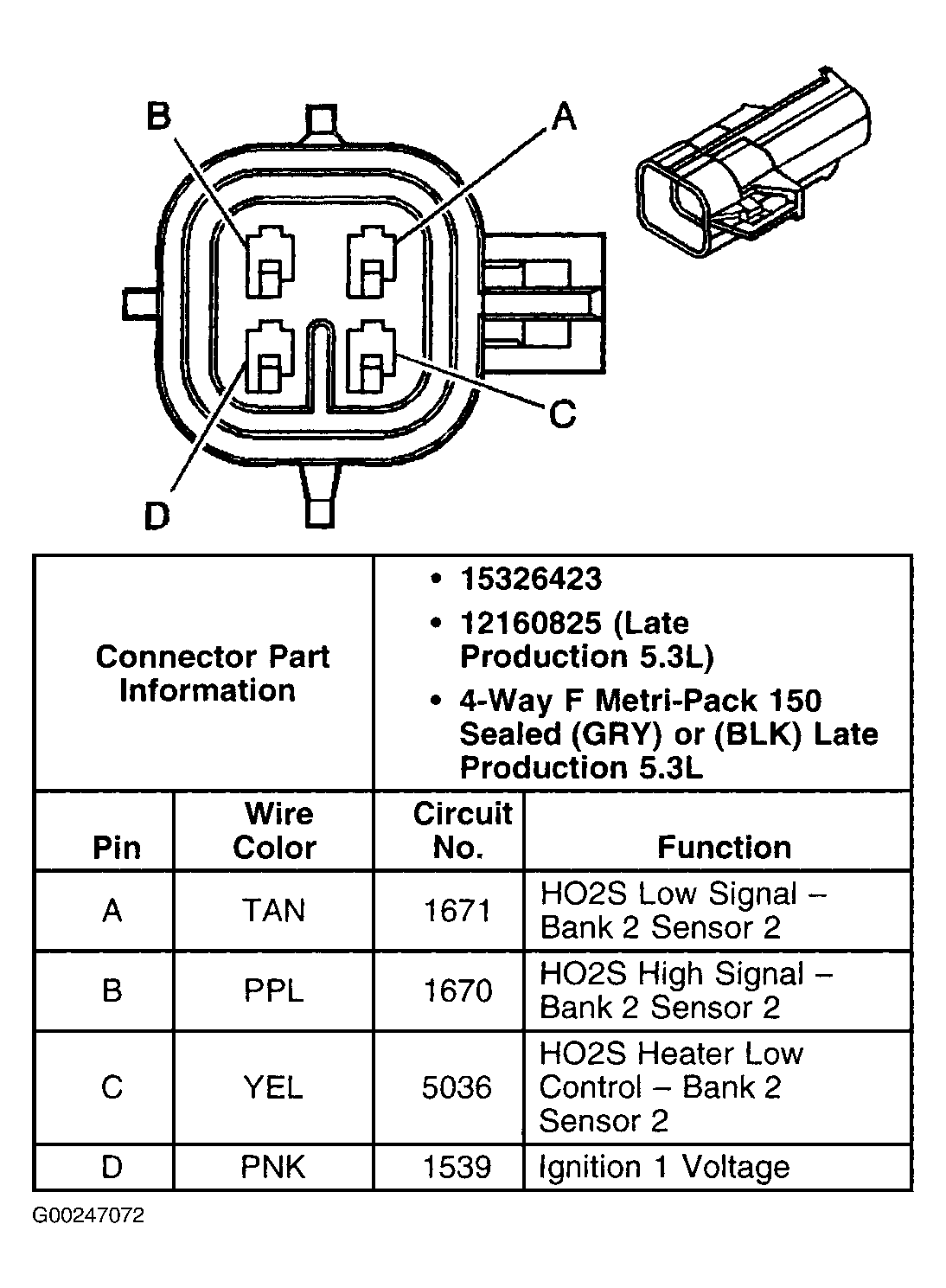

Fig 20: Identifying Heated Oxygen Sensor Bank 2 Sensor 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.

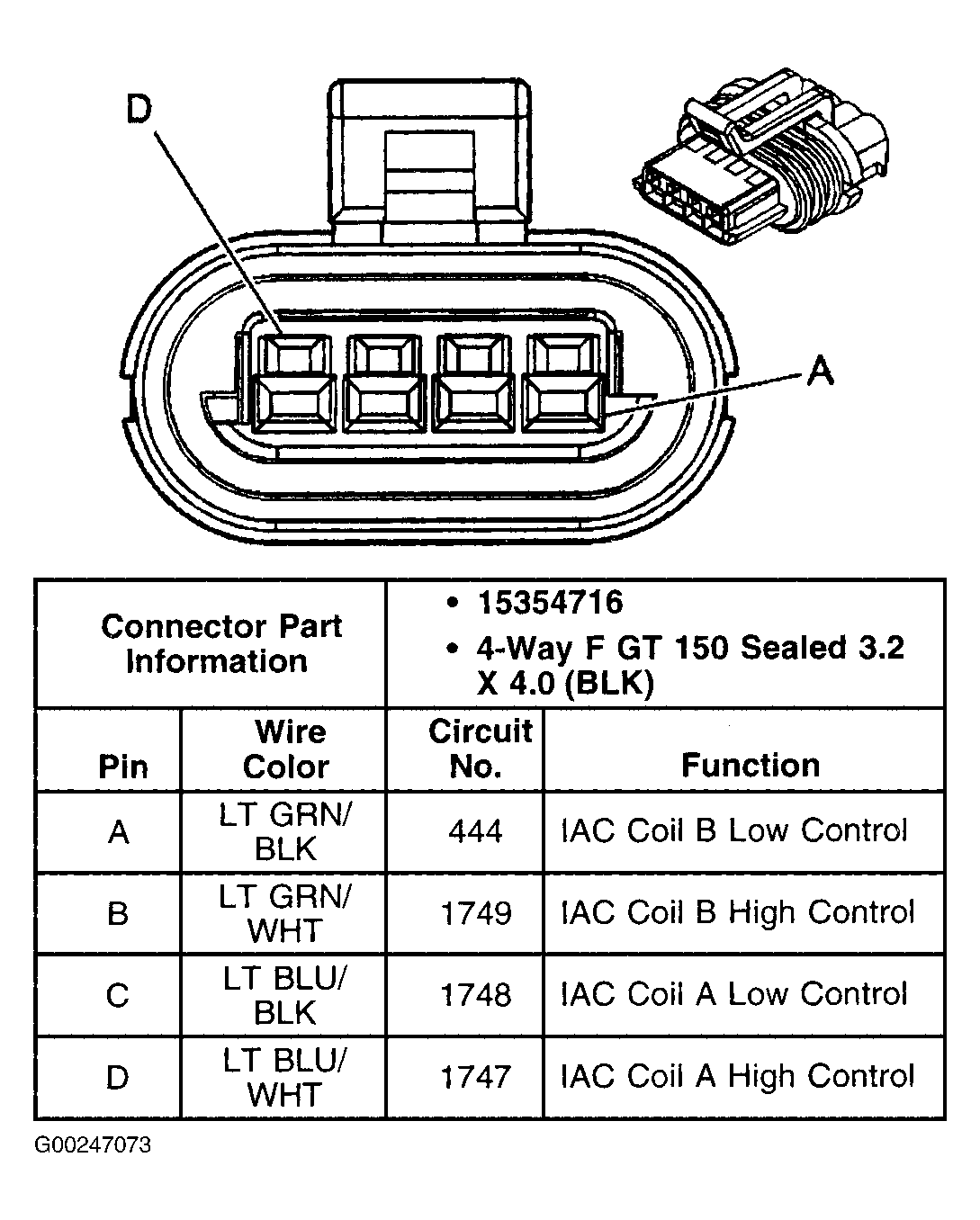

Fig 21: Identifying Idle Air Control Valve Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 22: Identifying Ignition Coil/Module 1 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 23: Identifying Ignition Coil/Module 2 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 24: Identifying Ignition Coil/Module 3 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 25: Identifying Ignition Coil/Module 4 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 26: Identifying Ignition Coil/Module 5 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 27: Identifying Ignition Coil/Module 6 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 28: Identifying Ignition Coil/Module 7 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 29: Identifying Ignition Coil/Module 8 Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 30: Identifying Intake Air Temperature/Mass Air Flow Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
Fig 31: Identifying Manifold Absolute Pressure Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.

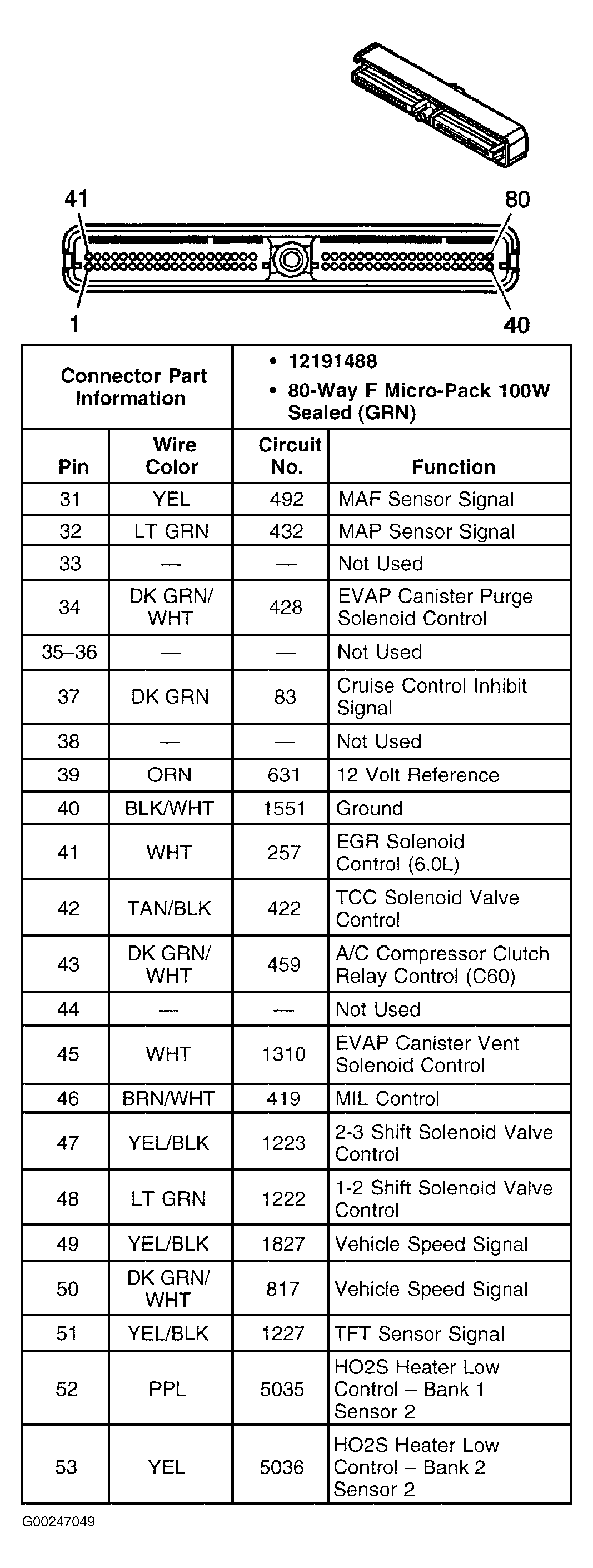

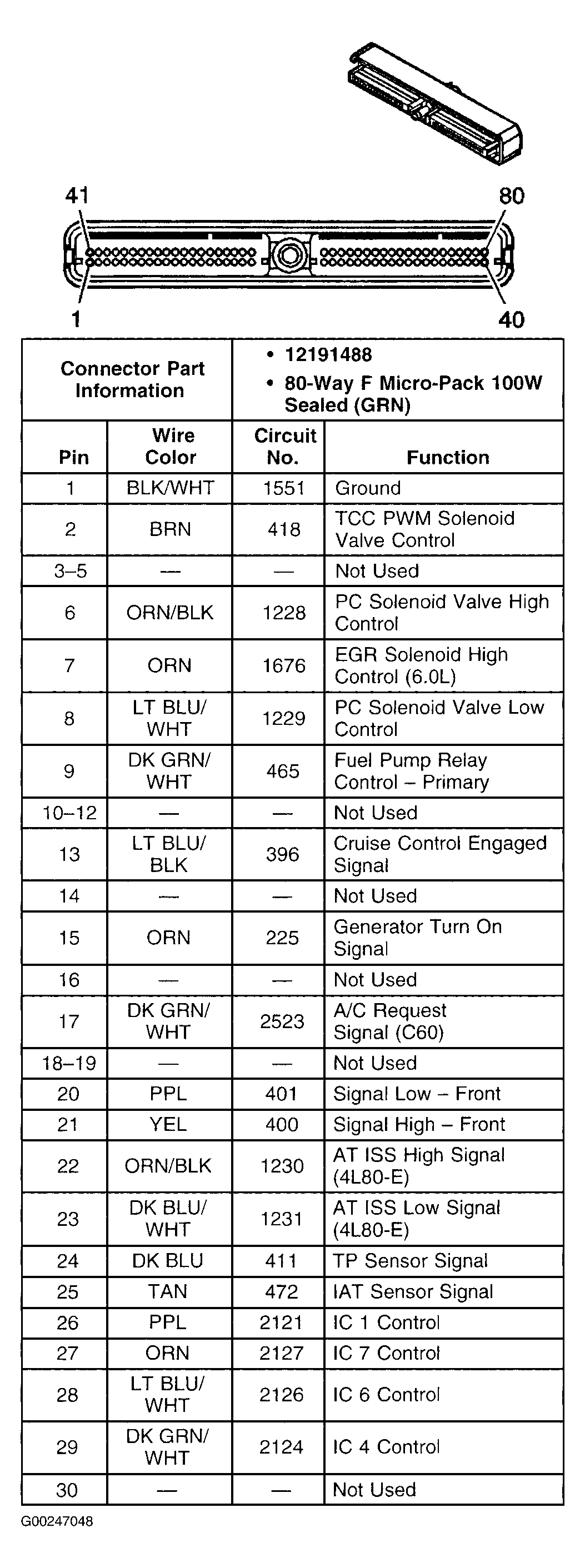

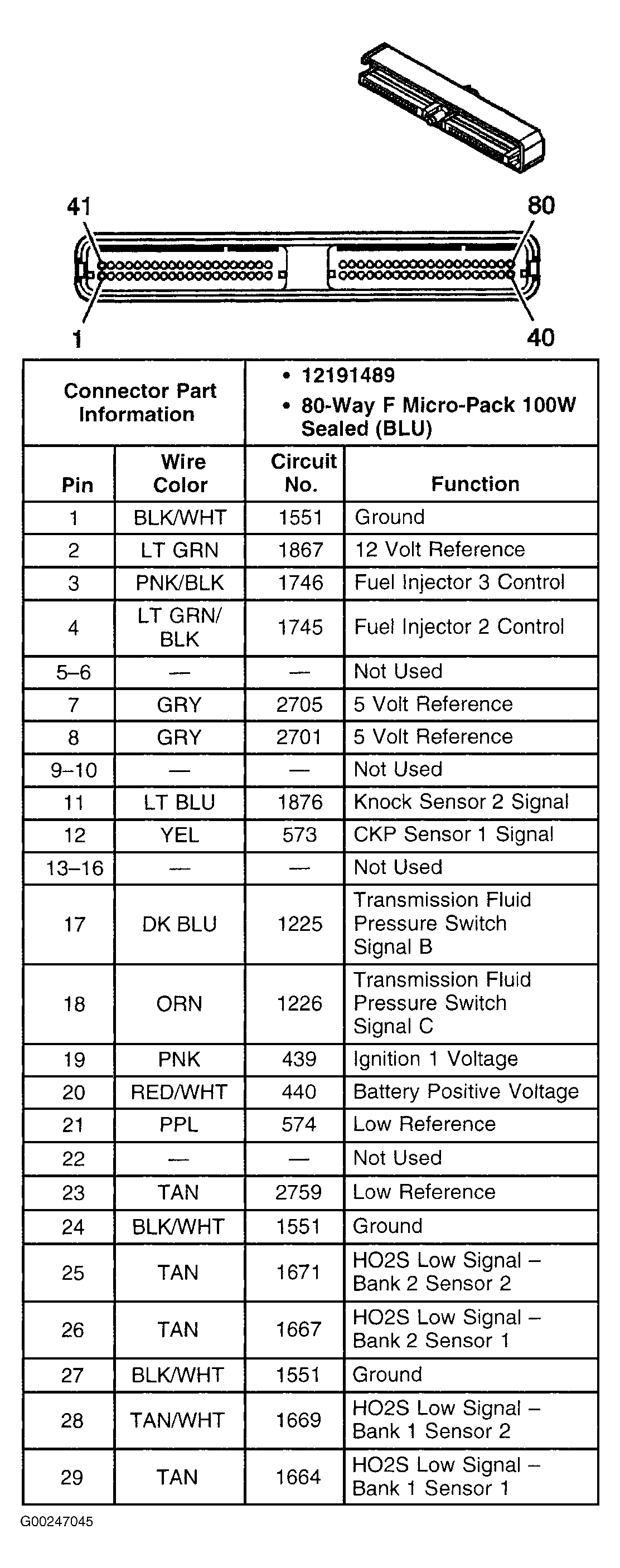

Fig 32: Identifying PCM - C1 Connector Terminals (1 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 33: Identifying PCM - C1 Connector Terminals (2 Of 3)
Courtesy of GENERAL MOTORS CORP.
Fig 34: Identifying PCM - C1 Connector Terminals (3 Of 3)
Courtesy of GENERAL MOTORS CORP.

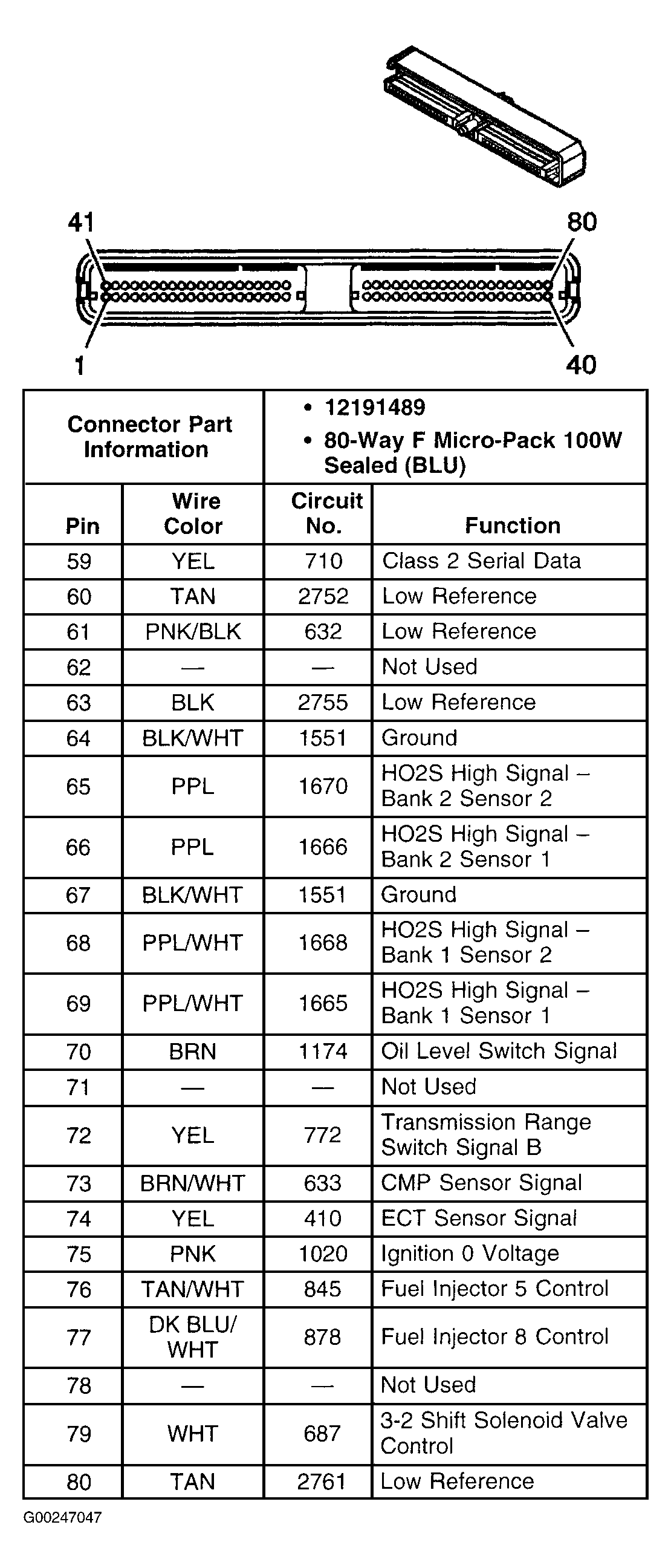

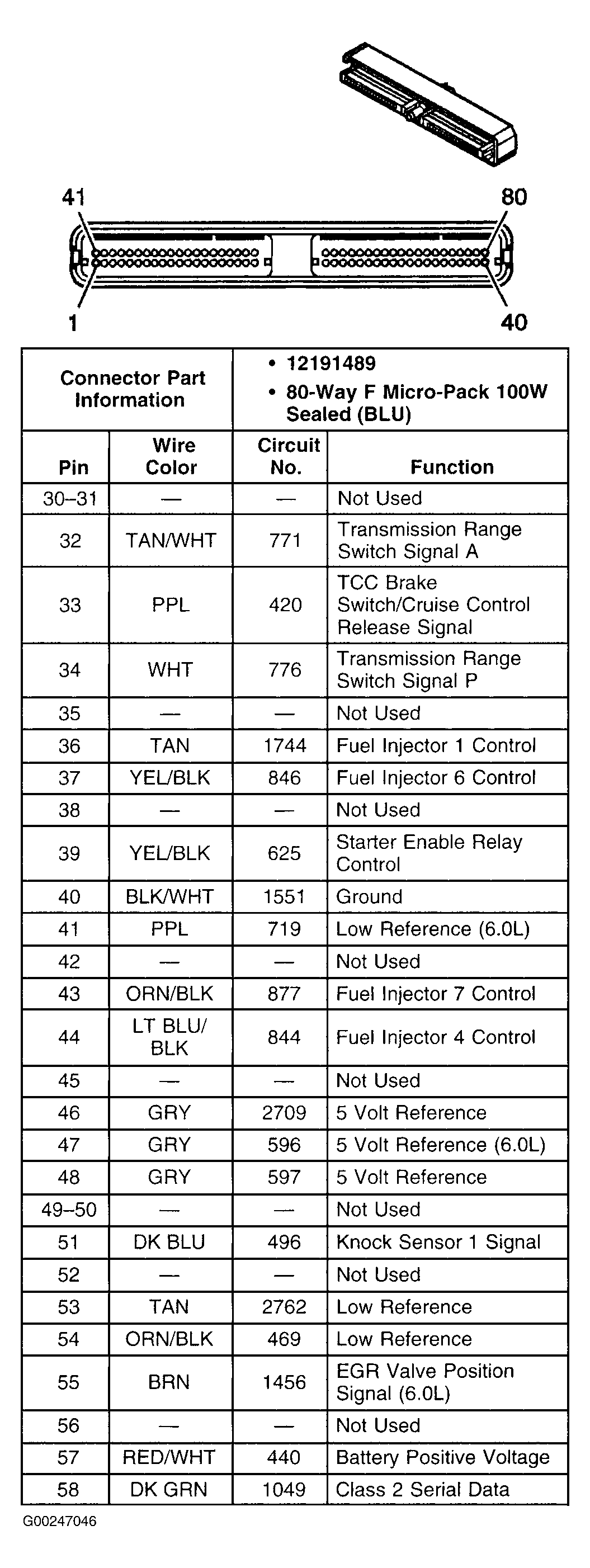

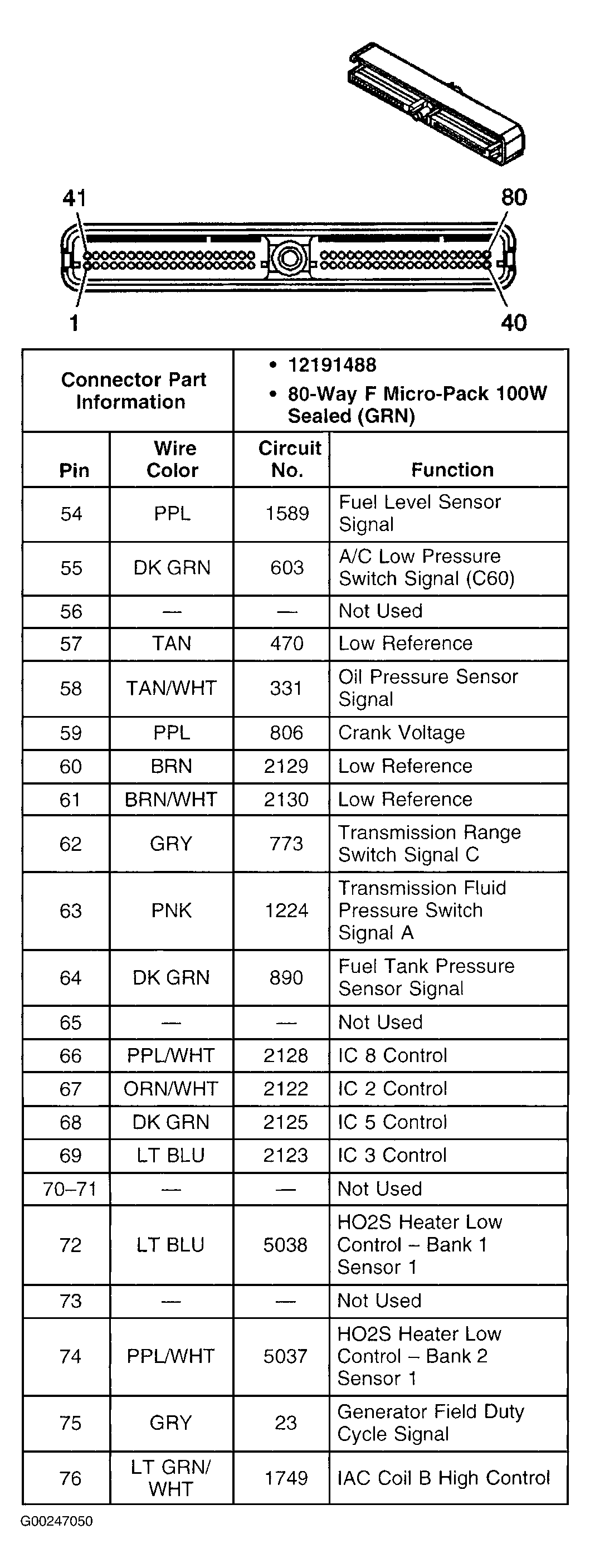

Fig 35: Identifying PCM - C2 Connector Terminals (1 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 36: Identifying PCM - C2 Connector Terminals (2 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 37: Identifying PCM - C2 Connector Terminals (3 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 38: Identifying PCM - C2 Connector Terminals (4 Of 4)
Courtesy of GENERAL MOTORS CORP.
Fig 39: Identifying Throttle Position Sensor Connector Terminals
Courtesy of GENERAL MOTORS CORP.
