Locks




Door Lock/Indicator Schematics

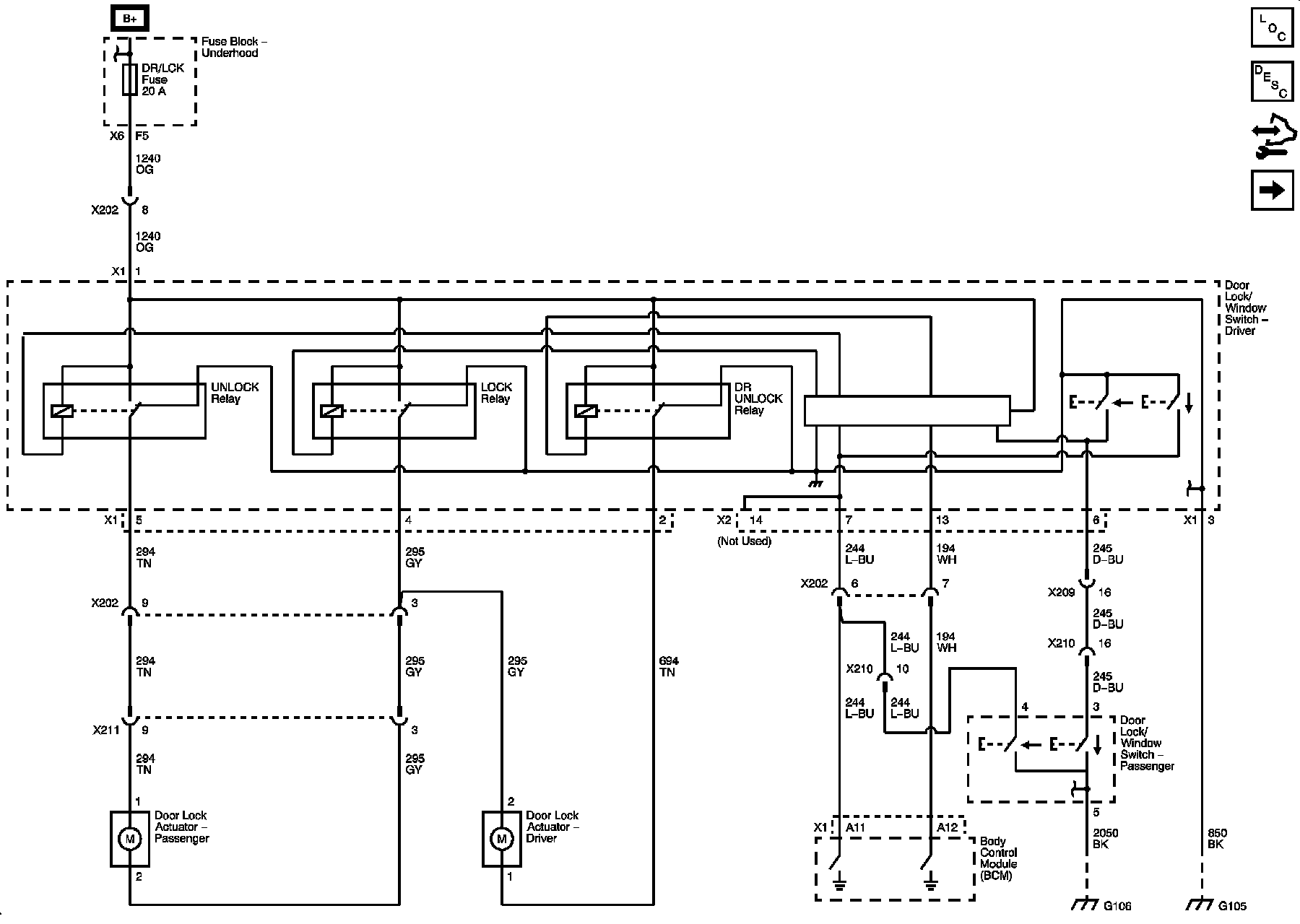

Except Crew Cab

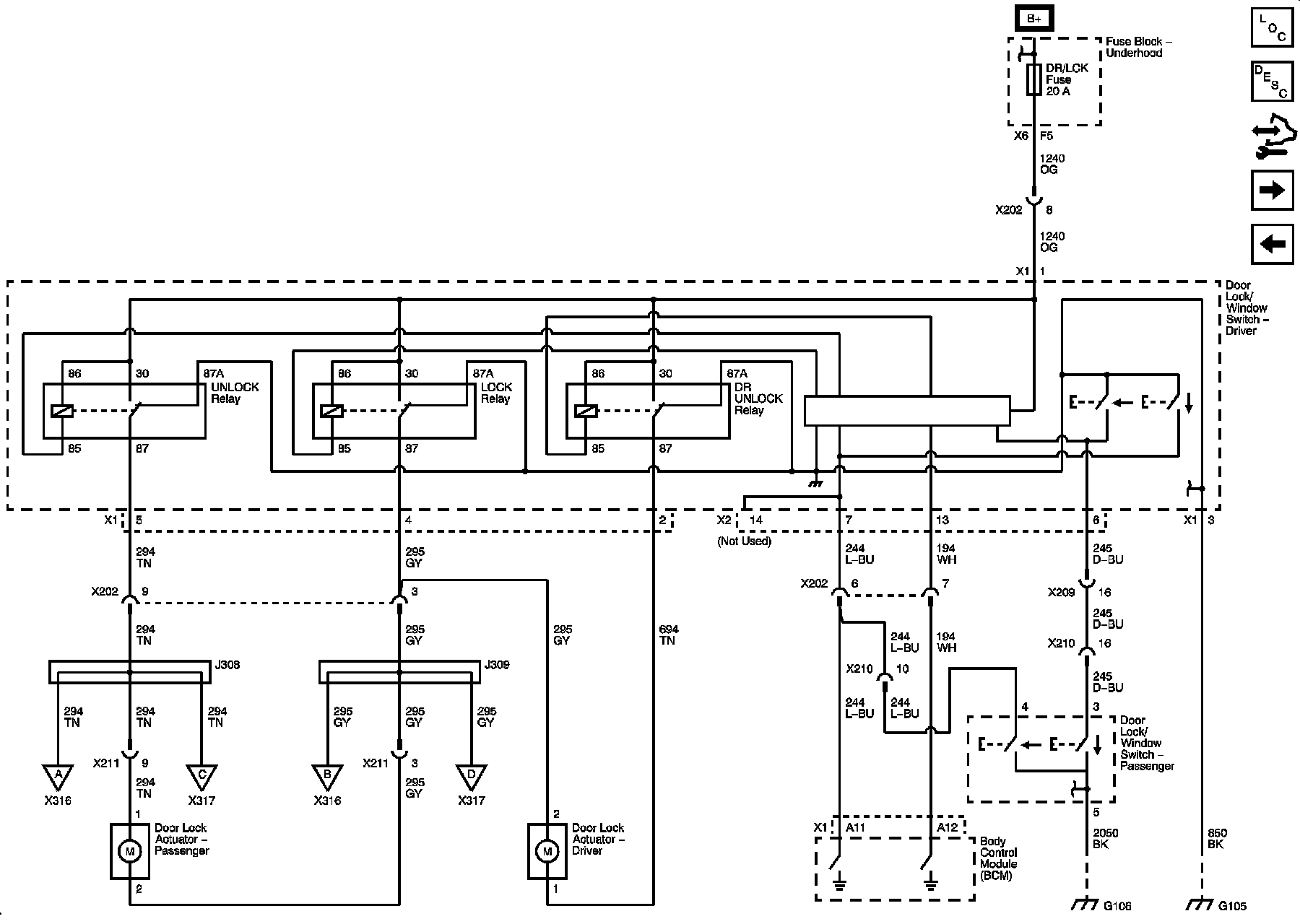

Crew Cab - 1 of 2

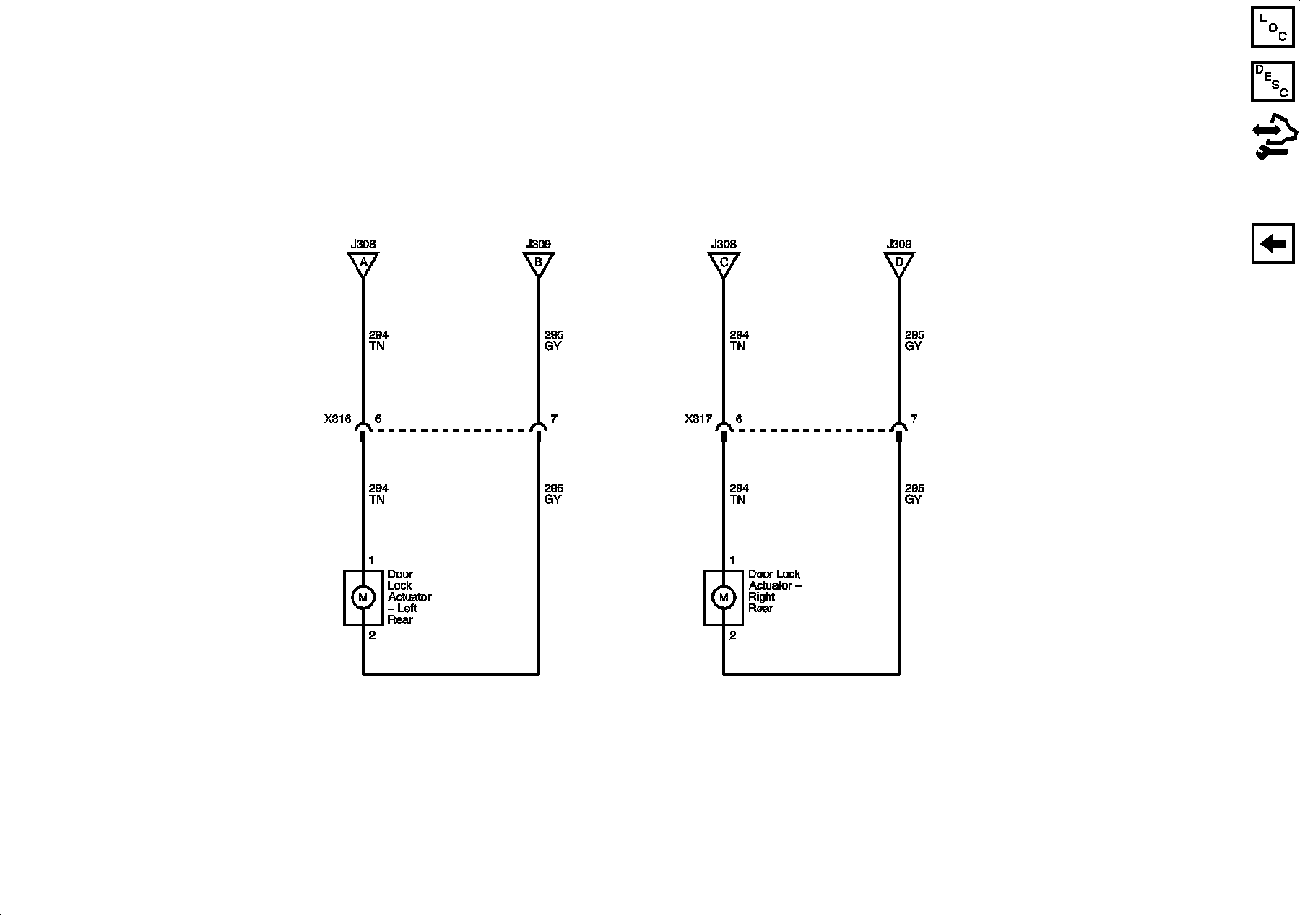

Crew Cab - 2 of 2

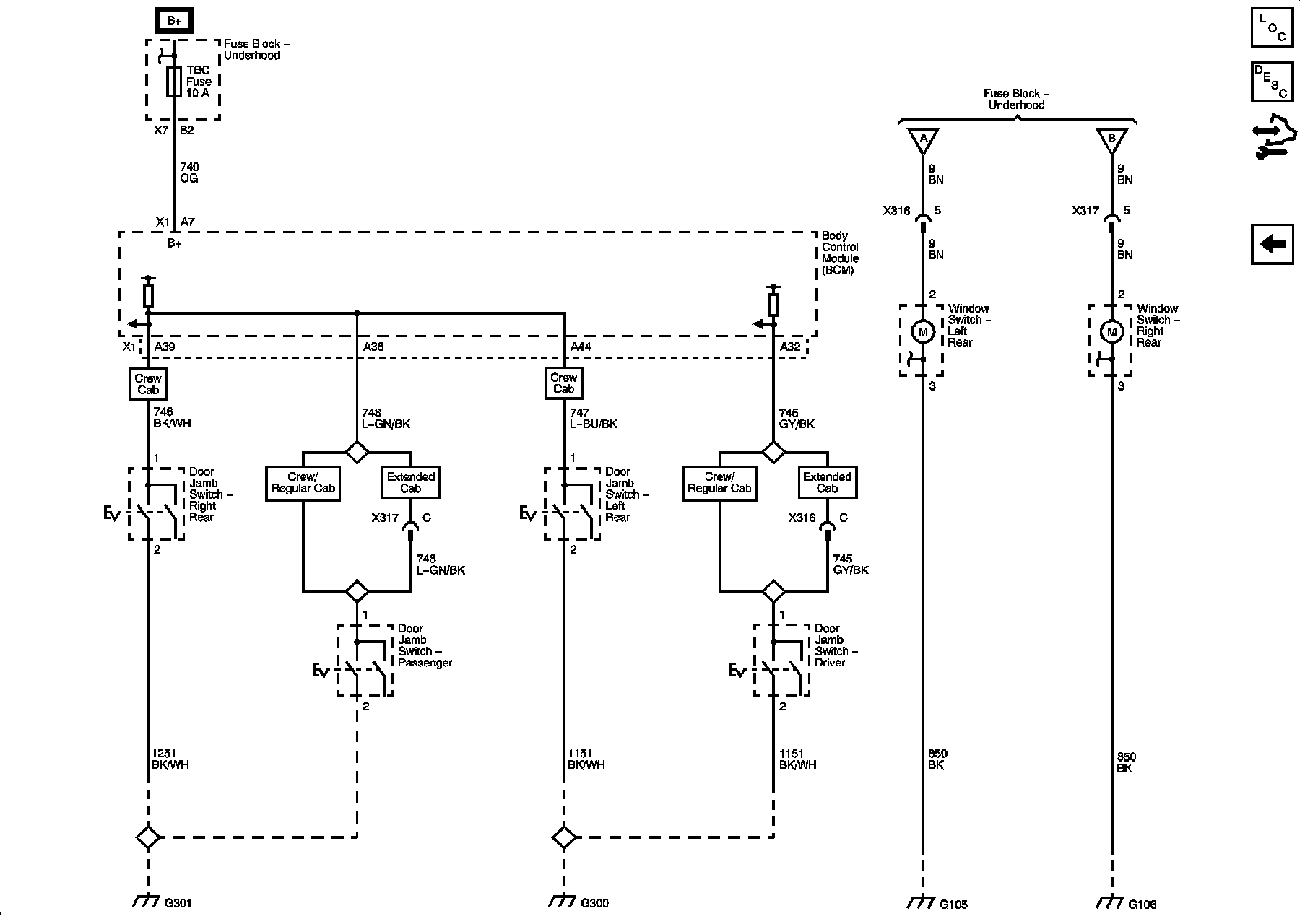

Door Ajar Switches
