Fastener Specifications
WARNING: This page is about a different car, the 2020 Cadillac CT4. However, it is still accessible from the selected car via links, so may be relevant.

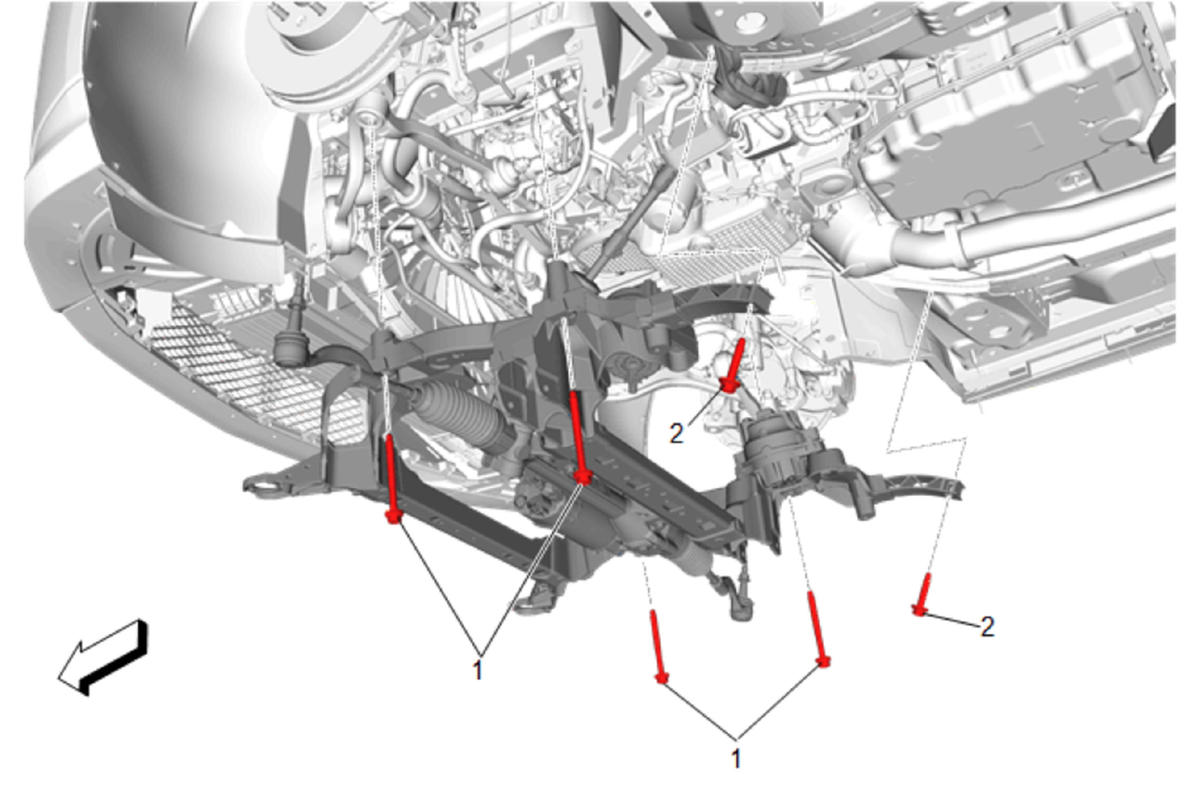

Drivetrain and Front Suspension Cradle (AWD)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Drivetrain and Front Suspension Cradle Front Bolt [ 4x ] |
- | - | 105 (77 lb ft) | Drivetrain and Front Suspension Cradle Replacement (AWD) Drivetrain and Front Suspension Cradle Replacement (RWD) |
| 2 | Drivetrain and Front Suspension Cradle Rear Bolt [ 2x ] |
- | - | 105 (77 lb ft) | Drivetrain and Front Suspension Cradle Replacement (AWD) Drivetrain and Front Suspension Cradle Replacement (RWD) |

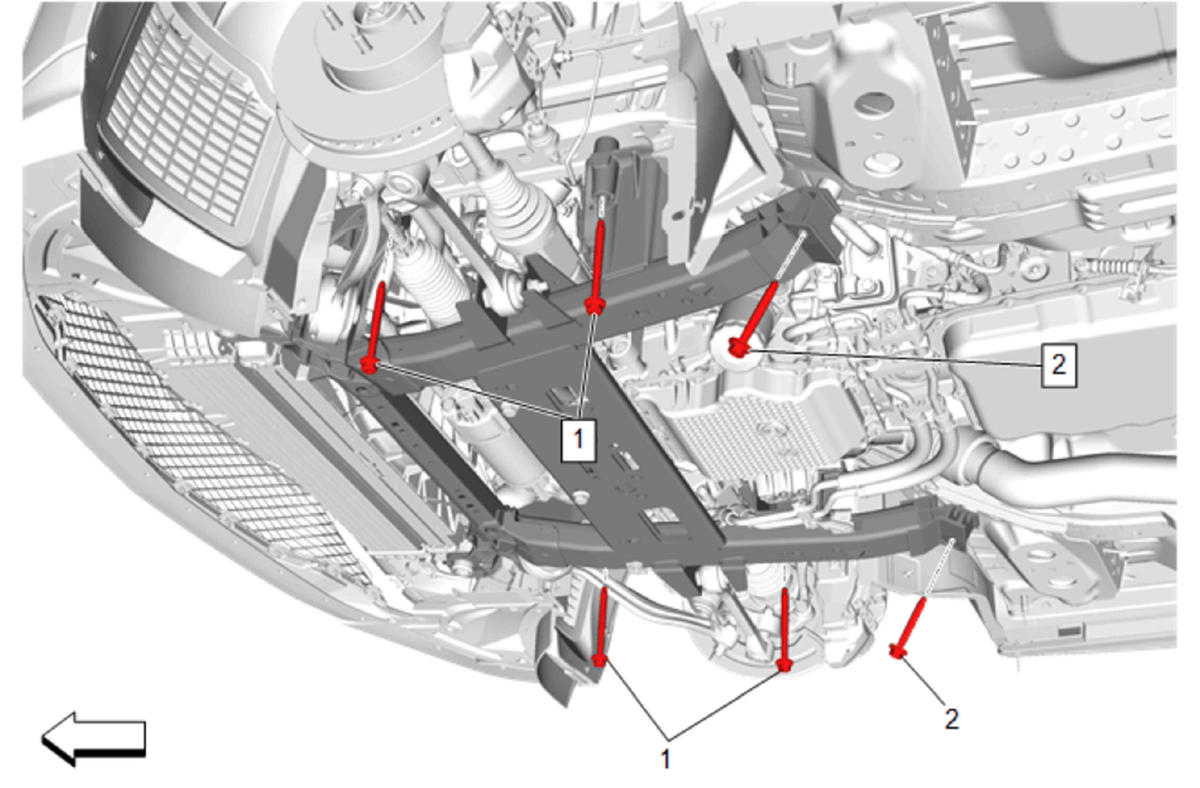

Drivetrain and Front Suspension Cradle (RWD)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Drivetrain and Front Suspension Cradle Front Bolt [ 4x ] |
- | - | 105 (77 lb ft) | Drivetrain and Front Suspension Cradle Replacement (AWD) Drivetrain and Front Suspension Cradle Replacement (RWD) |
| 2 | Drivetrain and Front Suspension Cradle Rear Bolt [ 2x ] |
- | - | 105 (77 lb ft) | Drivetrain and Front Suspension Cradle Replacement (AWD) Drivetrain and Front Suspension Cradle Replacement (RWD) |

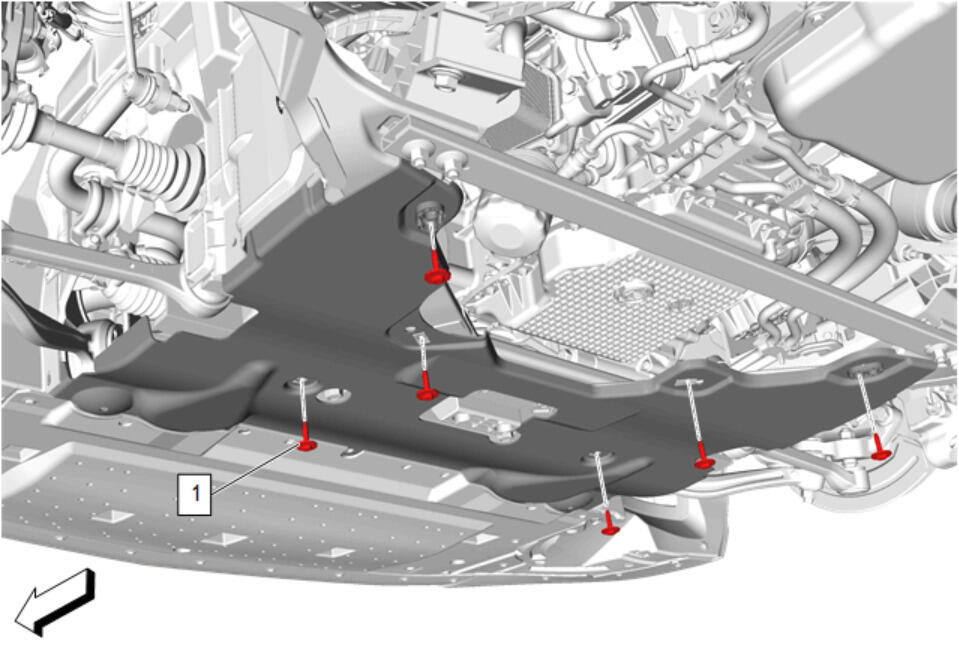

Engine Front Splash Shield
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Engine Front Splash Shield Bolt [ 5x ] | - | - | 2.5 (22 lb in) | Engine Front Splash Shield Replacement |
Floor Panel Number 2 Cross Bar Reinforcement
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Floor Panel Number 2 Cross Bar Reinforcement Bolt [ 4x ] | - | - | 22 (16 lb ft) | Floor Panel Number 2 Cross Bar Reinforcement Replacement |
Floor Panel Reinforcement
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Floor Panel Number 4 Cross Bar Reinforcement Bolt [ 6x ] | - | - | 22 (16 lb ft) | Floor Panel Reinforcement Replacement |

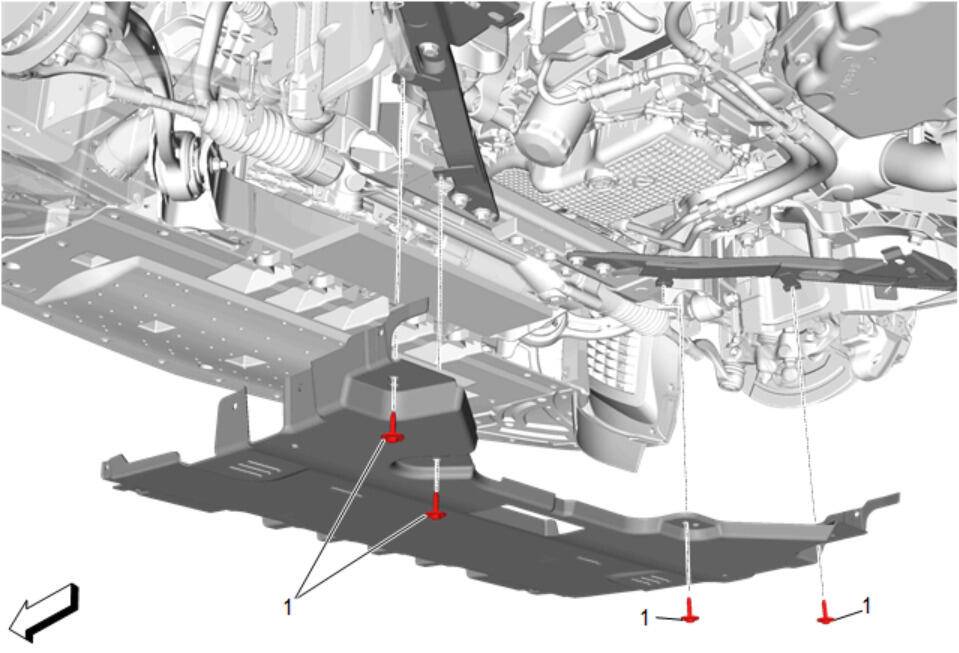

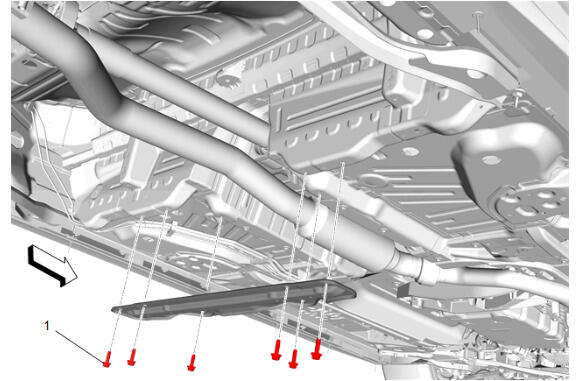

Front Compartment Air Deflector (AWD)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Compartment Air Deflector Bolt [ 6x ] | - | - | 5 (44 lb in) | Front Compartment Air Deflector Replacement (RWD) Front Compartment Air Deflector Replacement (AWD) |
Front Compartment Air Deflector (RWD)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Compartment Air Deflector Bolt [ 4x ] | - | - | 5 (44 lb in) | Front Compartment Air Deflector Replacement (RWD) Front Compartment Air Deflector Replacement (AWD) |

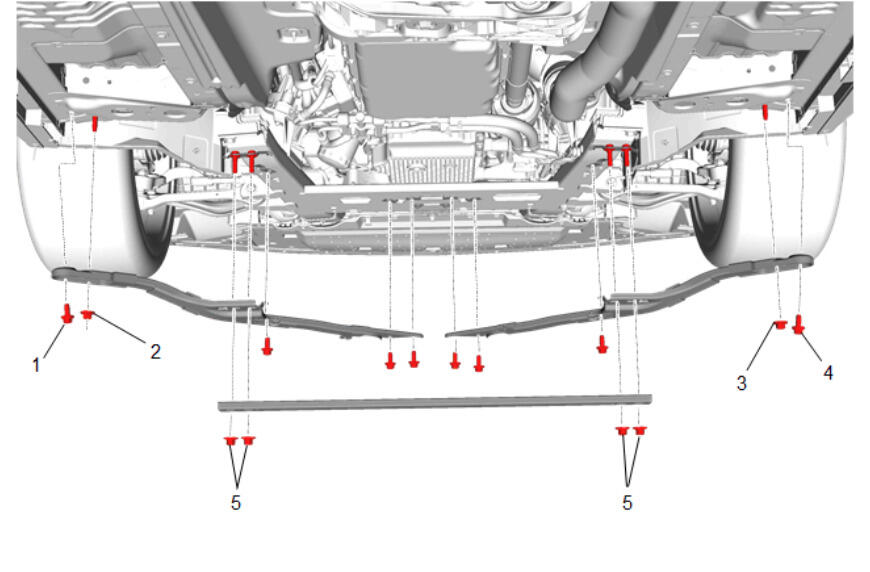

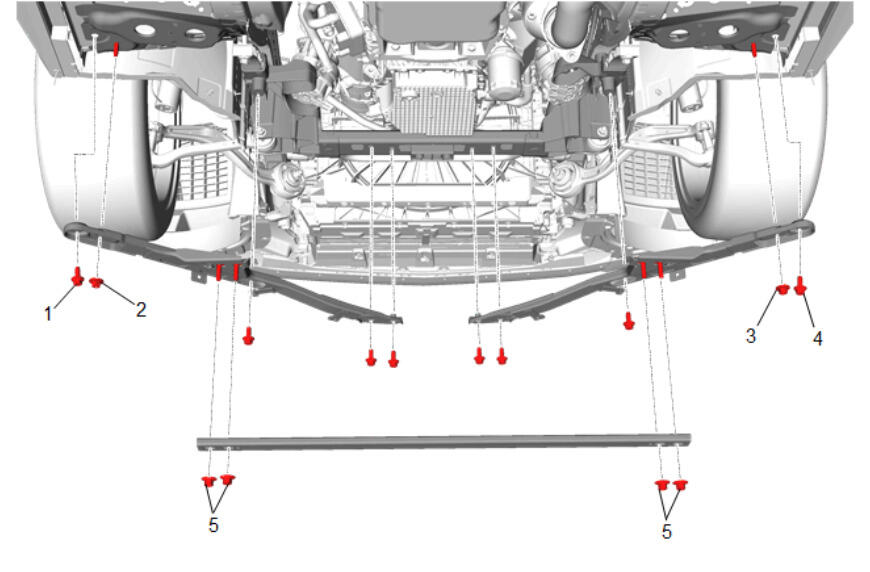

Front Crossmember Braces (AWD with FE3)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Crossmember Brace Bolt [ 4x ] | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Left Side (AWD) Front Crossmember Brace Replacement - Left Side (RWD) |
| 2 | Front Crossmember Brace Nut | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Left Side (AWD) Front Crossmember Brace Replacement - Left Side (RWD) |
| 3 | Front Crossmember Brace Nut | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Right Side (AWD) Front Crossmember Brace Replacement - Right Side (RWD) |
| 4 | Front Crossmember Brace Bolt [ 4x ] | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Right Side (AWD) Front Crossmember Brace Replacement - Right Side (RWD) |
| 5 | Front Crossmember Brace Nut [ 4x ] (FE3) | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement (FE3) |
Front Crossmember Braces (RWD with FE3)
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Crossmember Brace Bolt [ 4x ] | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Left Side (AWD) Front Crossmember Brace Replacement - Left Side (RWD) |
| 2 | Front Crossmember Brace Nut | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Left Side (AWD) Front Crossmember Brace Replacement - Left Side (RWD) |
| 3 | Front Crossmember Brace Nut | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Right Side (AWD) Front Crossmember Brace Replacement - Right Side (RWD) |
| 4 | Front Crossmember Brace Bolt [ 4x ] | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement - Right Side (AWD) Front Crossmember Brace Replacement - Right Side (RWD) |
| 5 | Front Crossmember Brace Nut [ 4x ] (FE3) | - | - | 50 (37 lb ft) | Front Crossmember Brace Replacement (FE3) |

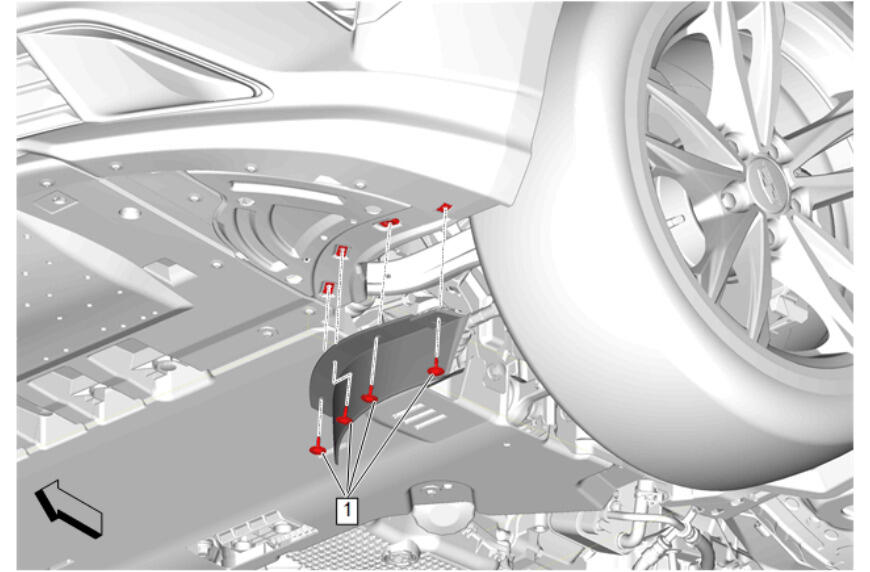

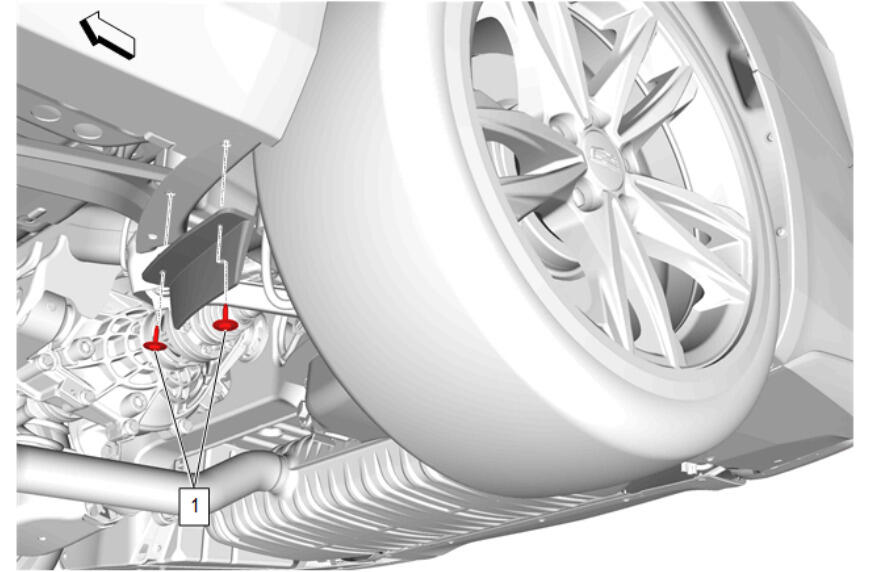

Front Tire Front Air Deflector
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Tire Front Air Deflector Bolt [ 4x ] | - | - | 2.5 (22 lb in) | Front Tire Front Air Deflector Replacement |

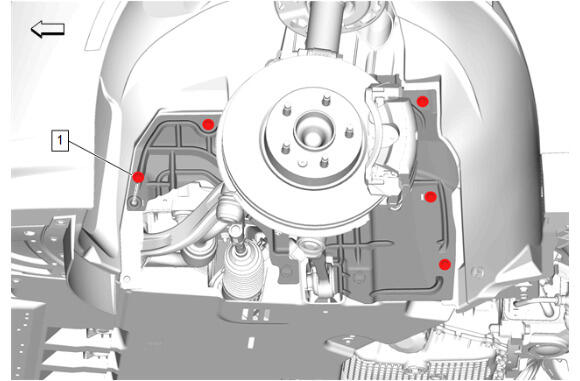

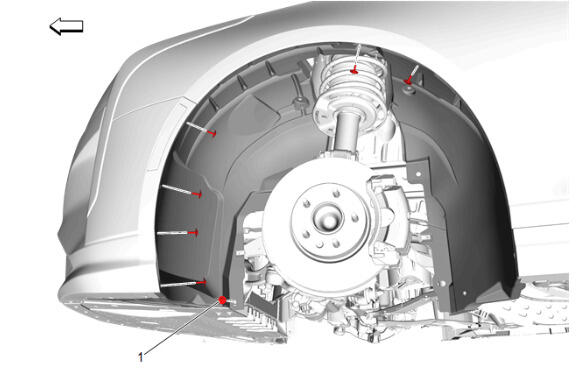

Front Wheelhouse Liner
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheelhouse Liner Bolt [ 7x ] | - | - | 2.5 (22 lb in) | Front Wheelhouse Liner Replacement |

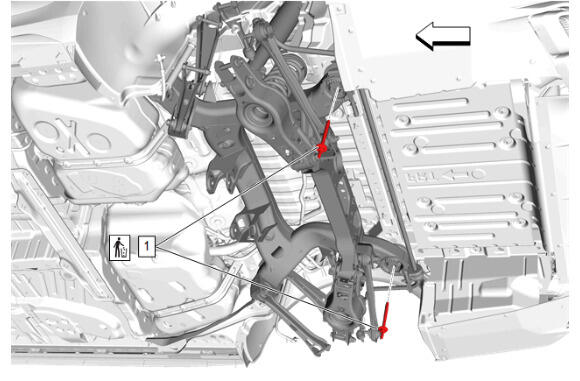

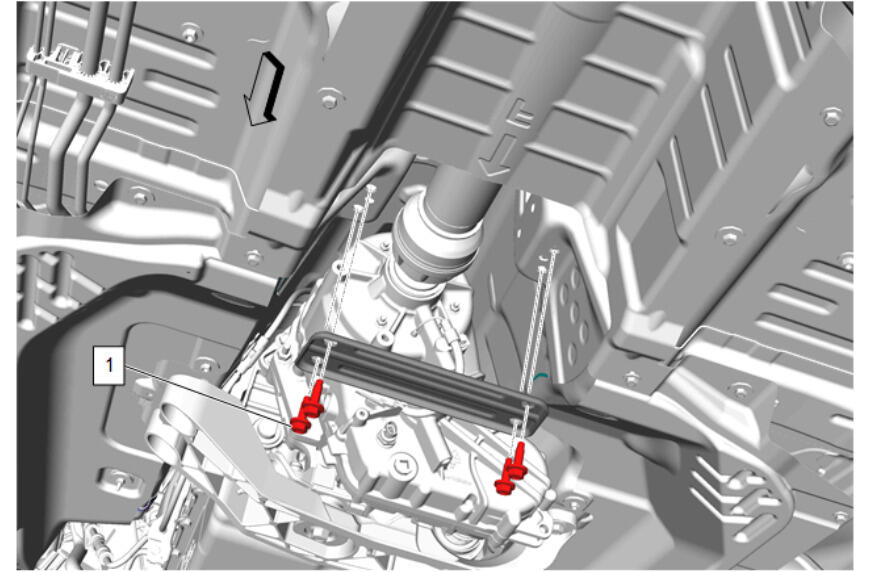

Rear Suspension Cradle
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Suspension Cradle Rear Bolt [ 2x ] | Yes | - | First Pass: 100 (74 lb ft) Final Pass: 90 - 105 degrees |
Rear Suspension Cradle Replacement |
Rear Tire Front Air Deflector
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Tire Front Air Deflector Bolt [ 2x ] | - | - | 2.5 (22 lb in) | Rear Tire Front Air Deflector Replacement |

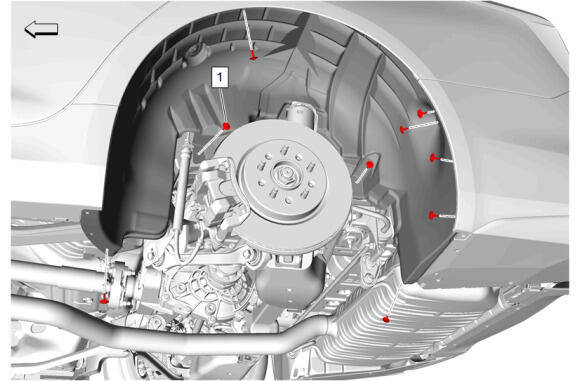

Rear Wheelhouse Liner
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Wheelhouse Liner Bolt [ 8x ] | - | - | 2.5 (22 lb in) | Rear Wheelhouse Liner Replacement |

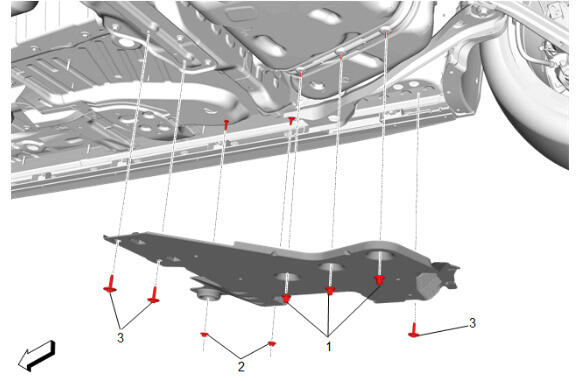

Underbody Rear Air Deflector-Left Side
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Underbody Rear Air Deflector Plastic Nut [ 3x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Left Side |
| 2 | Underbody Rear Air Deflector Nut [ 2x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Left Side |
| 3 | Underbody Rear Air Deflector Bolt [ 3x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Left Side |

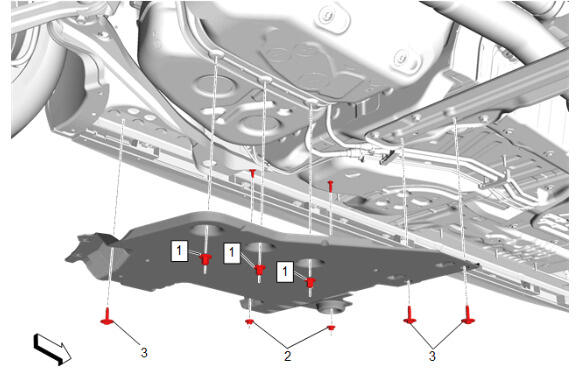

Underbody Rear Air Deflector-Right Side
| Callout | Component Name | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Underbody Rear Air Deflector Plastic Nut [ 3x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Right Side |
| 2 | Underbody Rear Air Deflector Nut [ 2x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Right Side |
| 3 | Underbody Rear Air Deflector Bolt [ 3x ] | - | - | 5 (44 lb in) | Underbody Rear Air Deflector Replacement - Right Side |
