Fastener Specifications

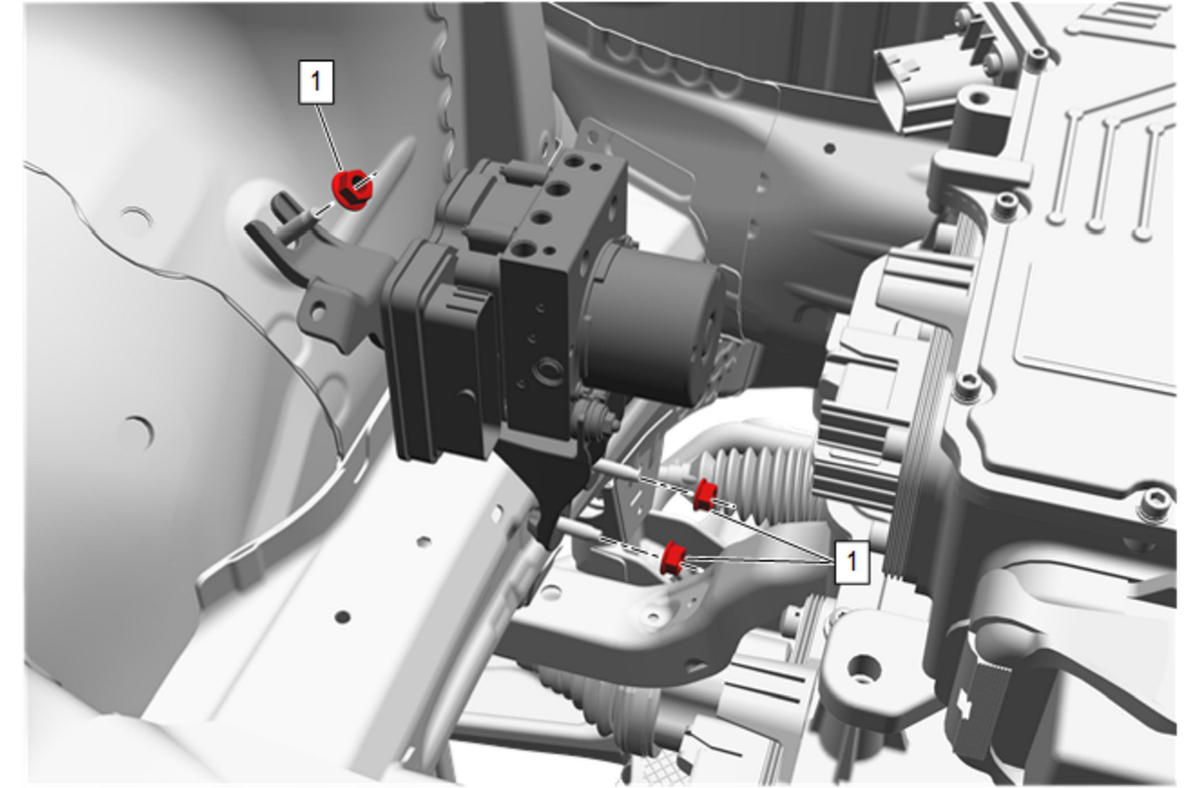

Brake Pressure Modulator Valve Bracket
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pressure Modulator Valve Bracket Nut | - | - | 22 N.m (16 lb ft) | Brake Pressure Modulator Valve Bracket Replacement |

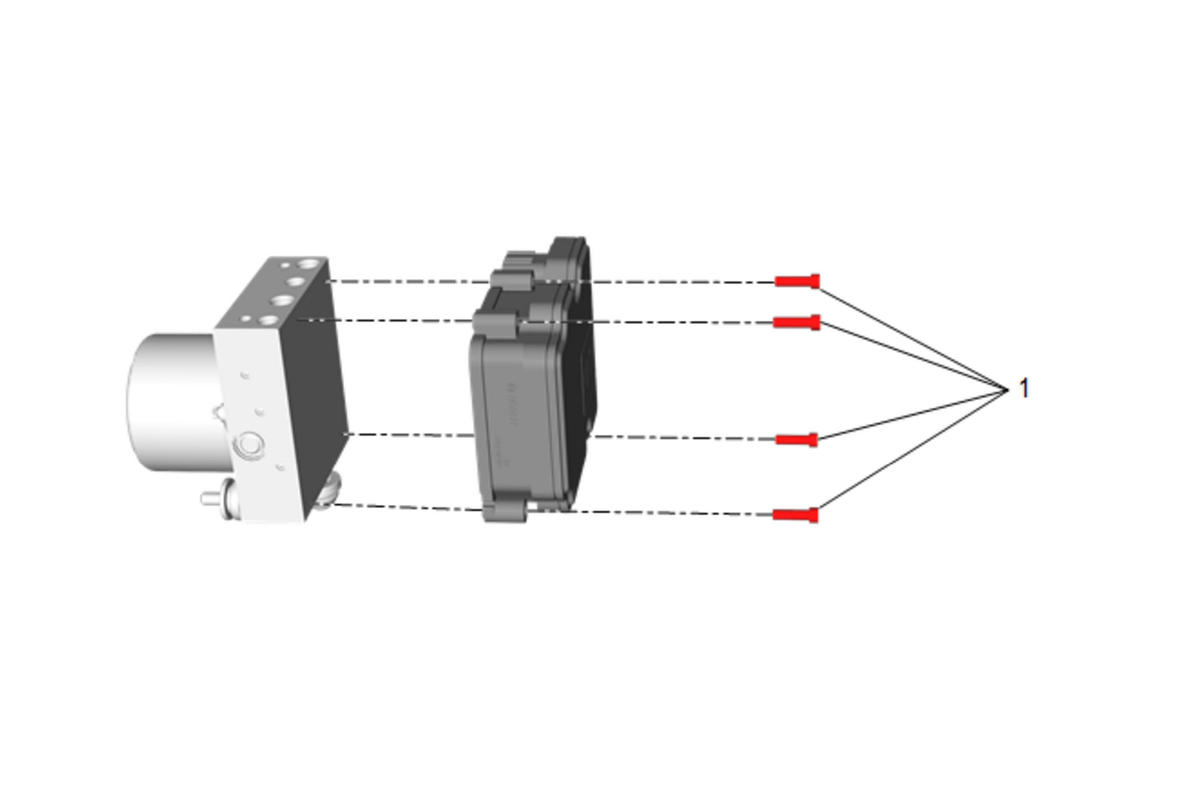

Electronic Brake Control Module
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Electronic Brake Control Module Bolt [4x] | - | - | 3 N.m (27 lb in) | Electronic Brake Control Module Replacement |

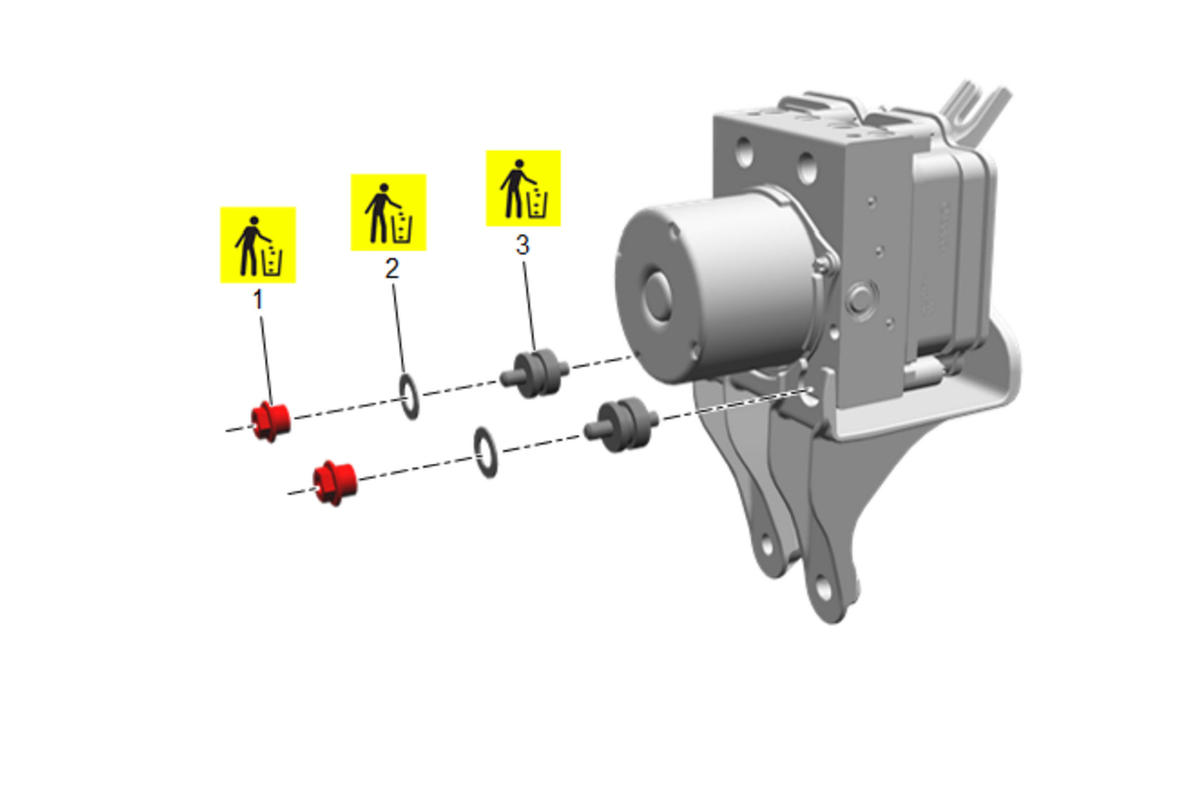

Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pressure Modulator Valve Insulator Nut [2x] | Yes | - | 8 N.m (71 lb in) | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |
| 2 | Brake Pressure Modulator Valve Insulator Washer [2x] | Yes | - | - | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |
| 3 | Brake Pressure Modulator Valve Insulator [2x] | Yes | - | - | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |

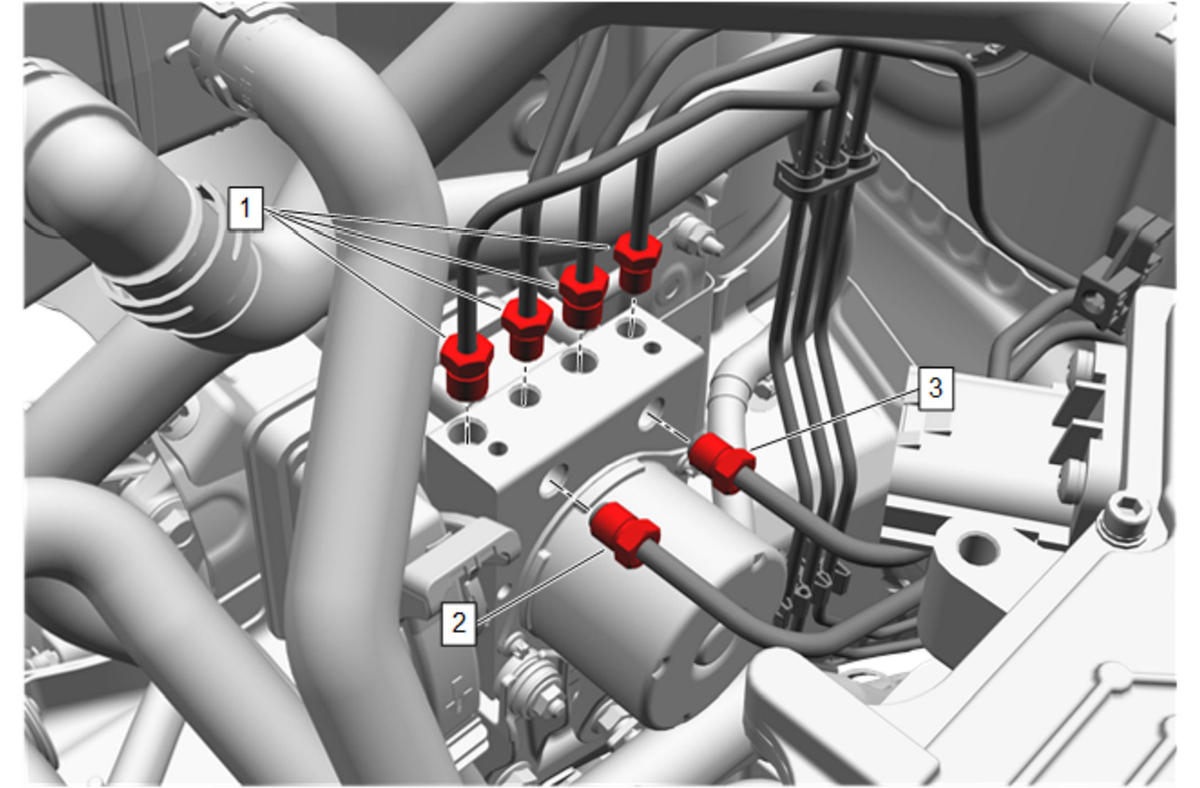

Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Brake Pipe Fitting [4x] | - | - | 18 N.m (13 lb ft) | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |
| 2 | Brake Pressure Modulator Valve Front Pipe Fitting | - | - | 25 N.m (18 lb ft) | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |
| 3 | Brake Pressure Modulator Valve Rear Pipe Fitting | - | - | 25 N.m (18 lb ft) | Electronic Brake Control Module with Brake Pressure Modulator Valve Replacement |

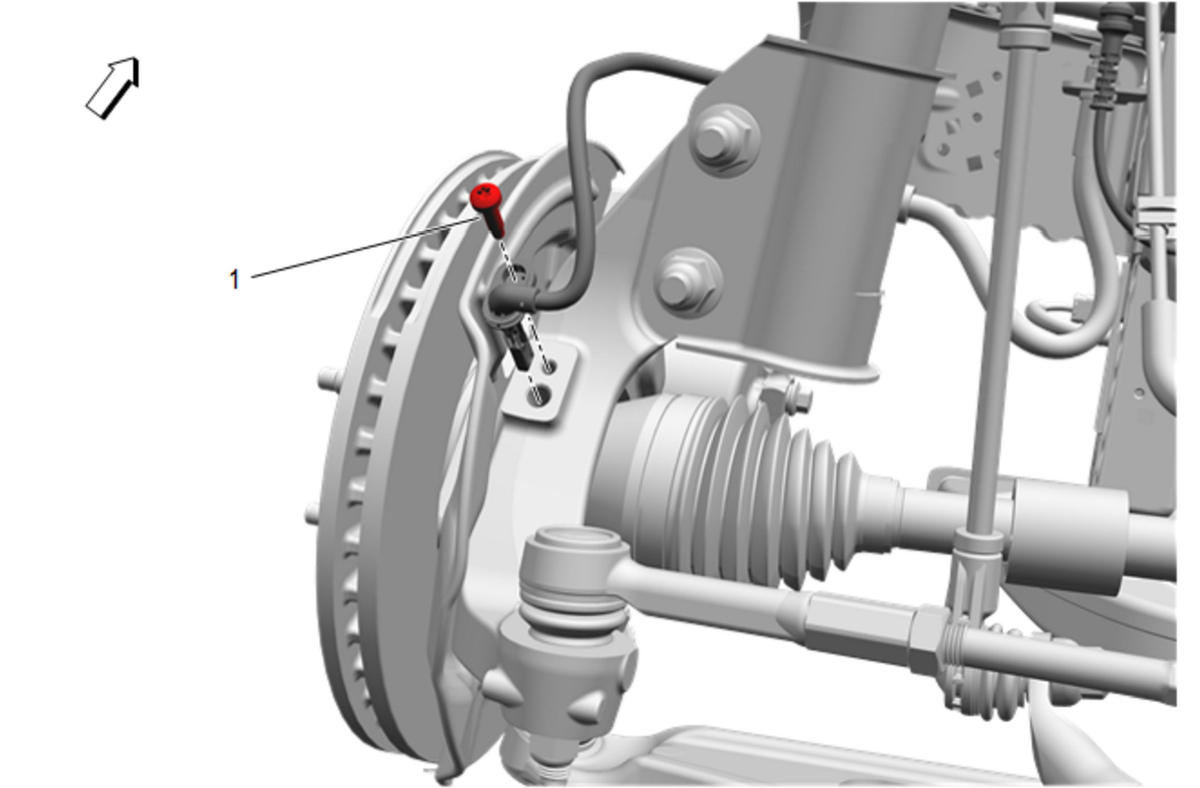

Front Wheel Speed Sensor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Wheel Speed Sensor Bolt | - | - | 9 N.m (80 lb in) | Front Wheel Speed Sensor Replacement |

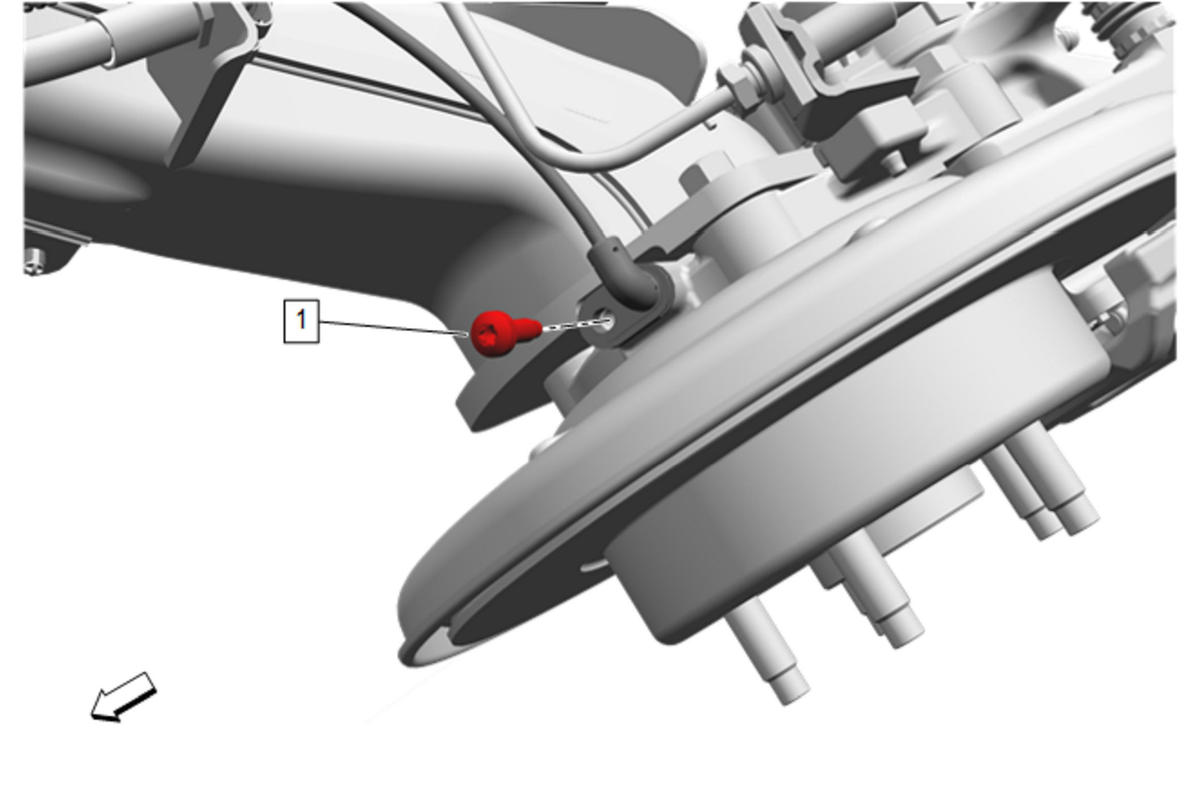

Rear Wheel Speed Sensor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Wheel Speed Sensor Bolt | - | - | 9 N.m (80 lb in) | Rear Wheel Speed Sensor Replacement |

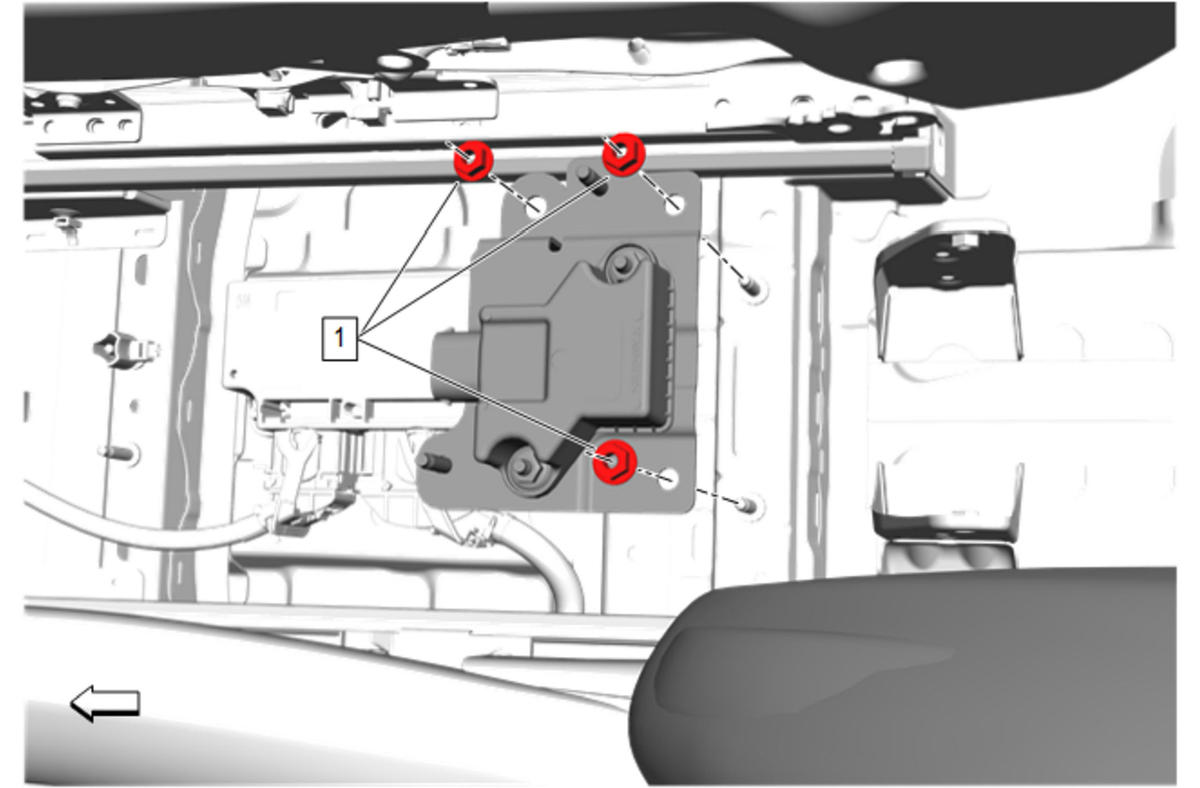

Vehicle Dynamic Sensor
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Vehicle Dynamic Sensor Nut | - | - | 9 N.m (80 lb in) | Vehicle Dynamics Sensor Replacement |
