Connector Identification

NOTE: See Fig 1 - Fig 42 for connector identification.
Fig 1: Identifying A/C Compressor Clutch Harness Connector Terminals
G00228171Courtesy of CHRYSLER CORP.
Fig 2: Identifying A/C Pressure Sensor Harness Connector Terminals
G00228172Courtesy of CHRYSLER CORP.
Fig 3: Identifying Ambient Temperature Sensor Harness Connector Terminals
G00228173Courtesy of CHRYSLER CORP.

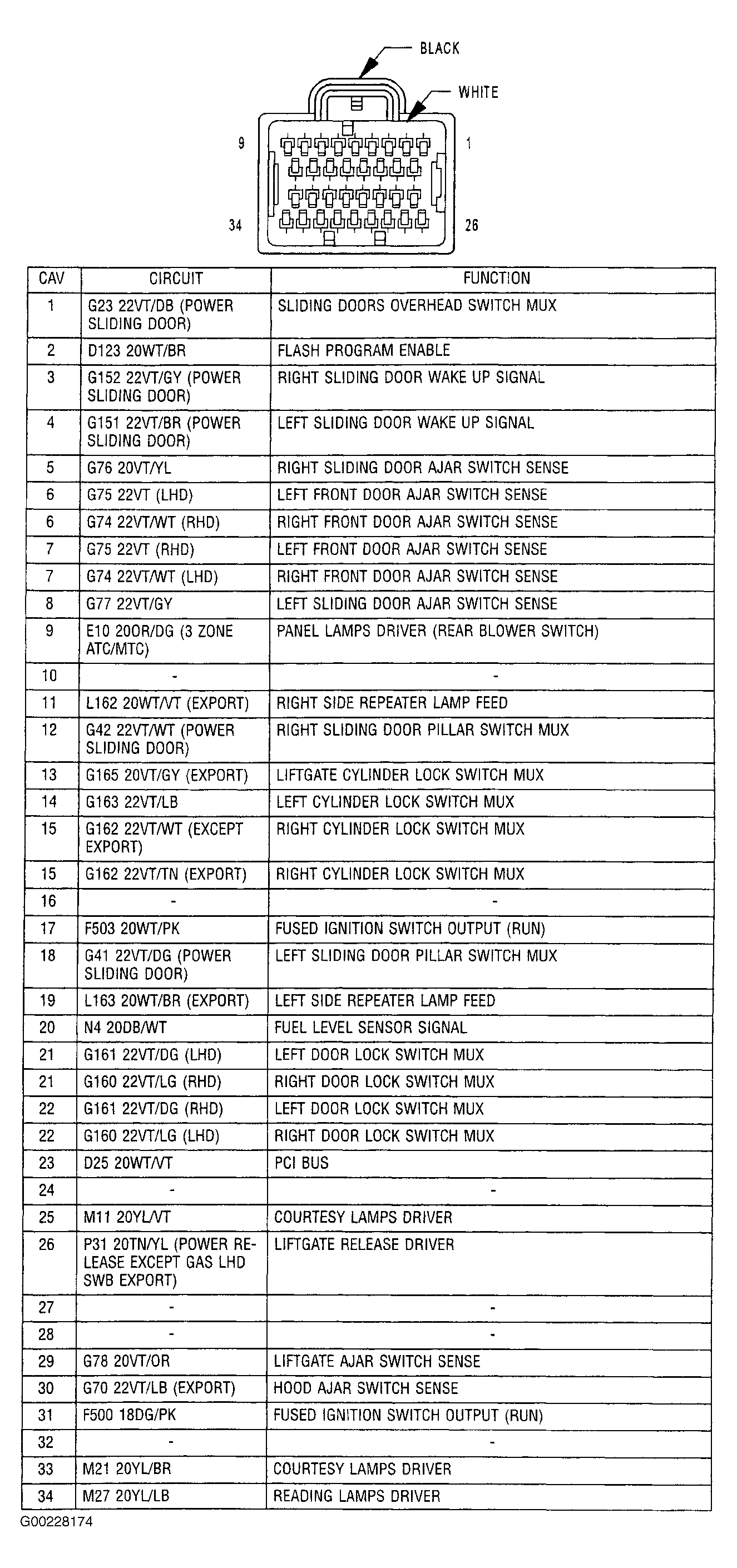

Fig 4: Identifying Body Control Module Harness Connector Terminals
G00228174Courtesy of CHRYSLER CORP.

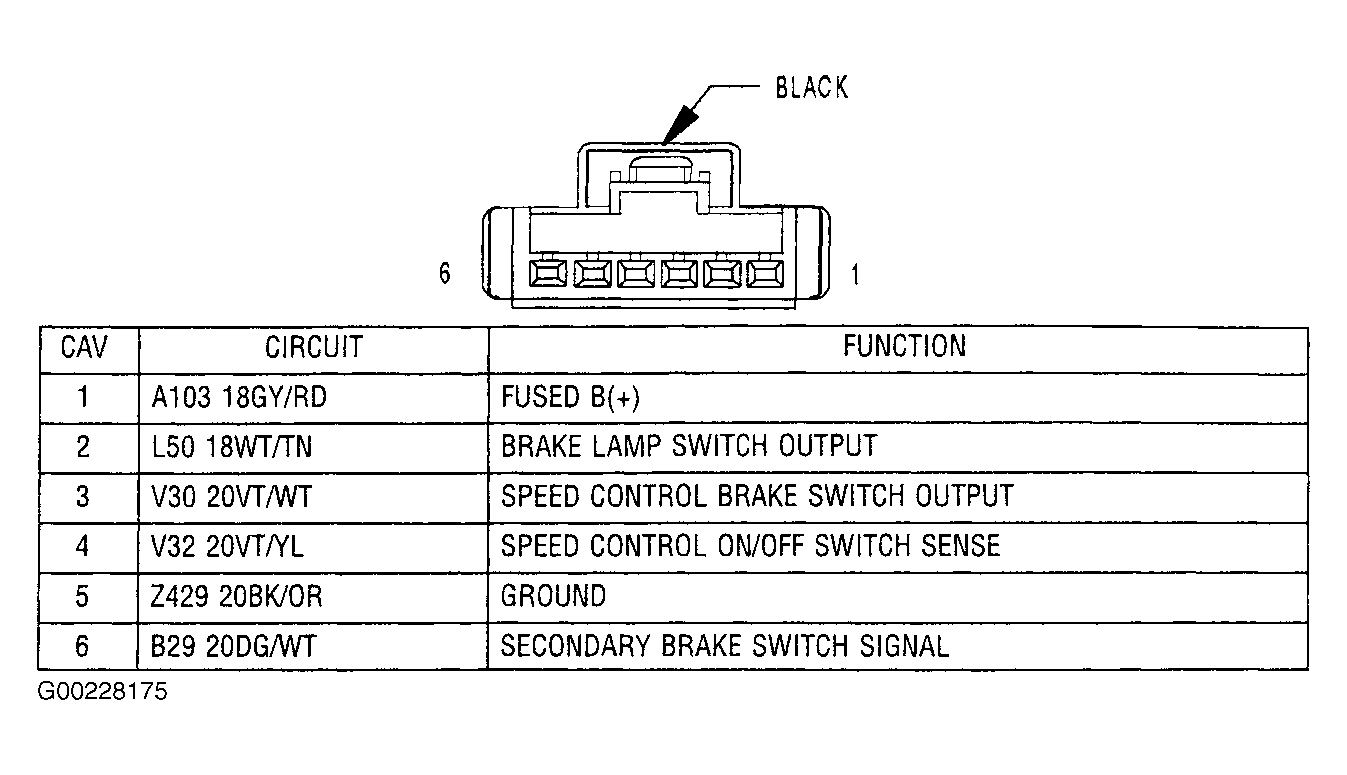

Fig 5: Identifying Brake Lamp Switch Harness Connector Terminals
G00228175Courtesy of CHRYSLER CORP.
Fig 6: Identifying Brake Transmission Shift Interlock Solenoid Harness Connector Terminals
G00228176Courtesy of CHRYSLER CORP.
Fig 7: Identifying Camshaft Position Sensor Harness Connector Terminals
G00228177Courtesy of CHRYSLER CORP.
Fig 8: Identifying Clutch Pedal Interlock Switch Harness Connector Terminals
G00228178Courtesy of CHRYSLER CORP.
Fig 9: Identifying Crankshaft Position Sensor Harness Connector Terminals
G00228179Courtesy of CHRYSLER CORP.

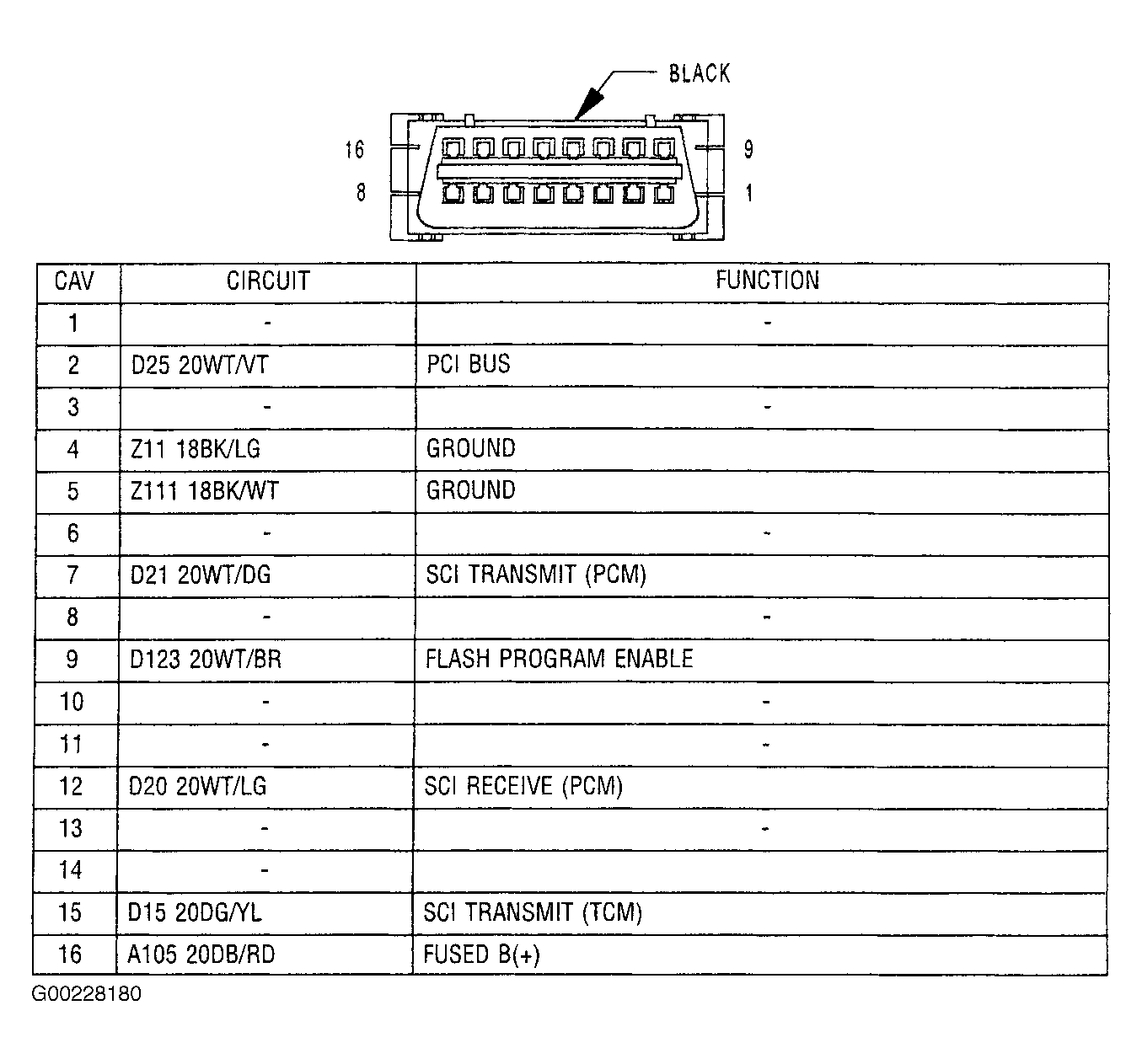

Fig 10: Identifying Data Link Connector Harness Connector Terminals
G00228180Courtesy of CHRYSLER CORP.
Fig 11: Identifying Engine Coolant Temperature Sensor Harness Connector Terminals
G00228181Courtesy of CHRYSLER CORP.
Fig 12: Identifying Engine Oil Pressure Switch Harness Connector Terminals
G00228182Courtesy of CHRYSLER CORP.
Fig 13: Identifying EVAP/Purge Solenoid Harness Connector Terminals
G00228183Courtesy of CHRYSLER CORP.
Fig 14: Identifying Fuel Injector No. 1 Harness Connector Terminals
G00228184Courtesy of CHRYSLER CORP.
Fig 15: Identifying Fuel Injector No. 2 Harness Connector Terminals
G00228185Courtesy of CHRYSLER CORP.
Fig 16: Identifying Fuel Injector No. 3 Harness Connector Terminals
G00228186Courtesy of CHRYSLER CORP.
Fig 17: Identifying Fuel Injector No. 4 Harness Connector Terminals
G00228211Courtesy of CHRYSLER CORP.

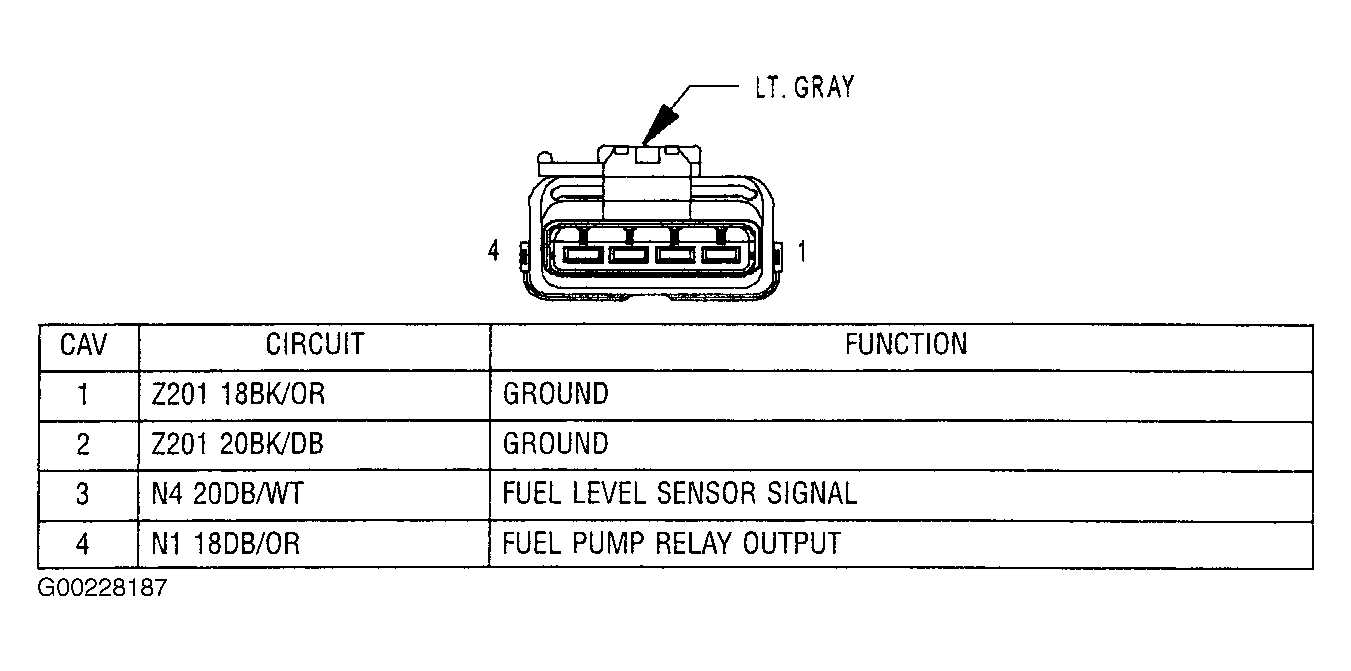

Fig 18: Identifying Fuel Pump Module Harness Connector Terminals
G00228187Courtesy of CHRYSLER CORP.

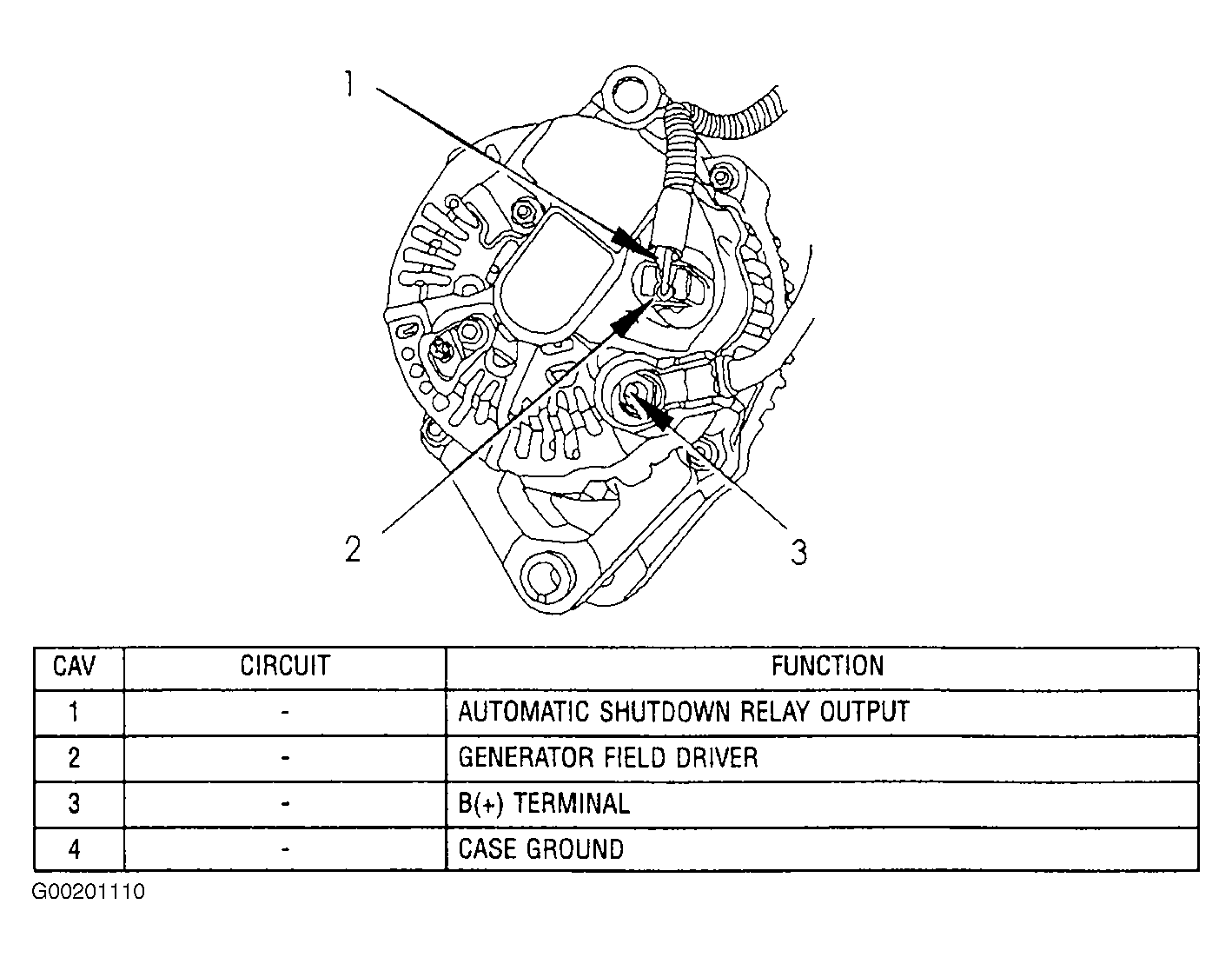

Fig 19: Identifying Generator Connections
G00201110Courtesy of CHRYSLER CORP.
Fig 20: Identifying Generator Harness Connector Terminals
G00228188Courtesy of CHRYSLER CORP.
Fig 21: Identifying Idle Air Control Motor Harness Connector Terminals
G00228189Courtesy of CHRYSLER CORP.
Fig 22: Identifying Ignition Coil Harness Connector Terminals
G00228190Courtesy of CHRYSLER CORP.
Fig 23: Identifying Inlet Air Temperature Sensor Harness Connector Terminals
G00228191Courtesy of CHRYSLER CORP.
Fig 24: Identifying Knock Sensor Harness Connector Terminals
G00228192Courtesy of CHRYSLER CORP.

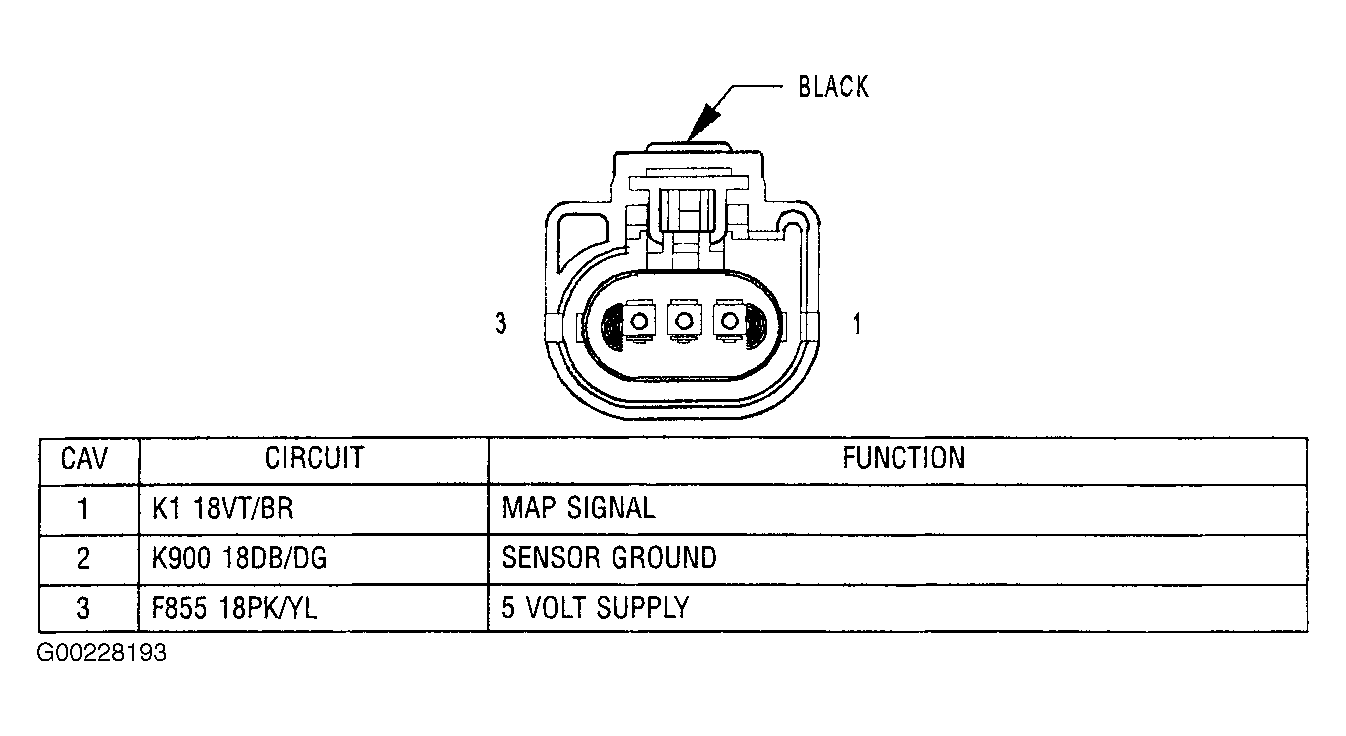

Fig 25: Identifying MAP Sensor Harness Connector Terminals
G00228193Courtesy of CHRYSLER CORP.
Fig 26: Identifying NVLD Assembly Harness Connector Terminals
G00228194Courtesy of CHRYSLER CORP.

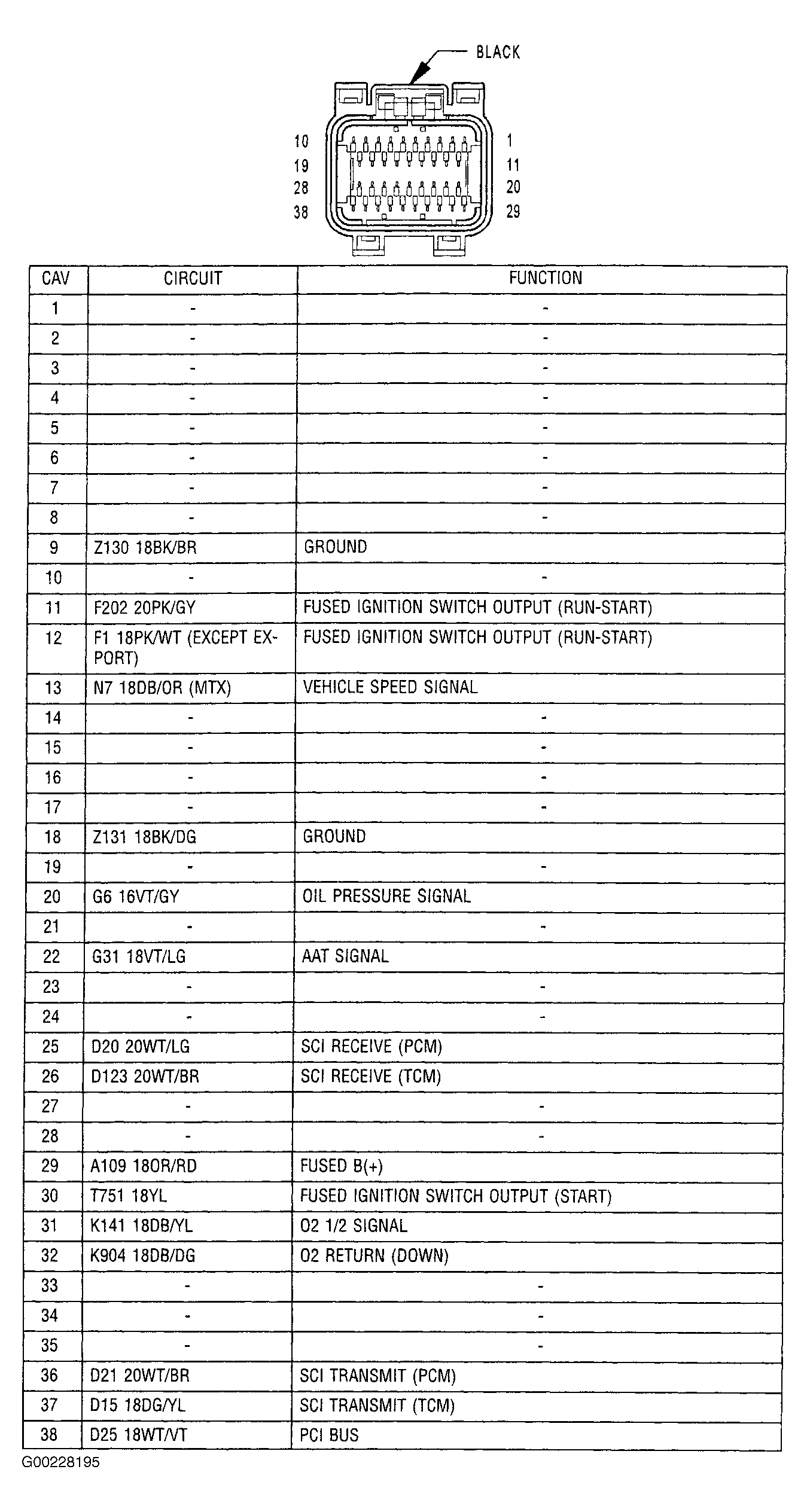

Fig 27: Identifying Powertrain Control Module (C1) Harness Connector Terminals
G00228195Courtesy of CHRYSLER CORP.

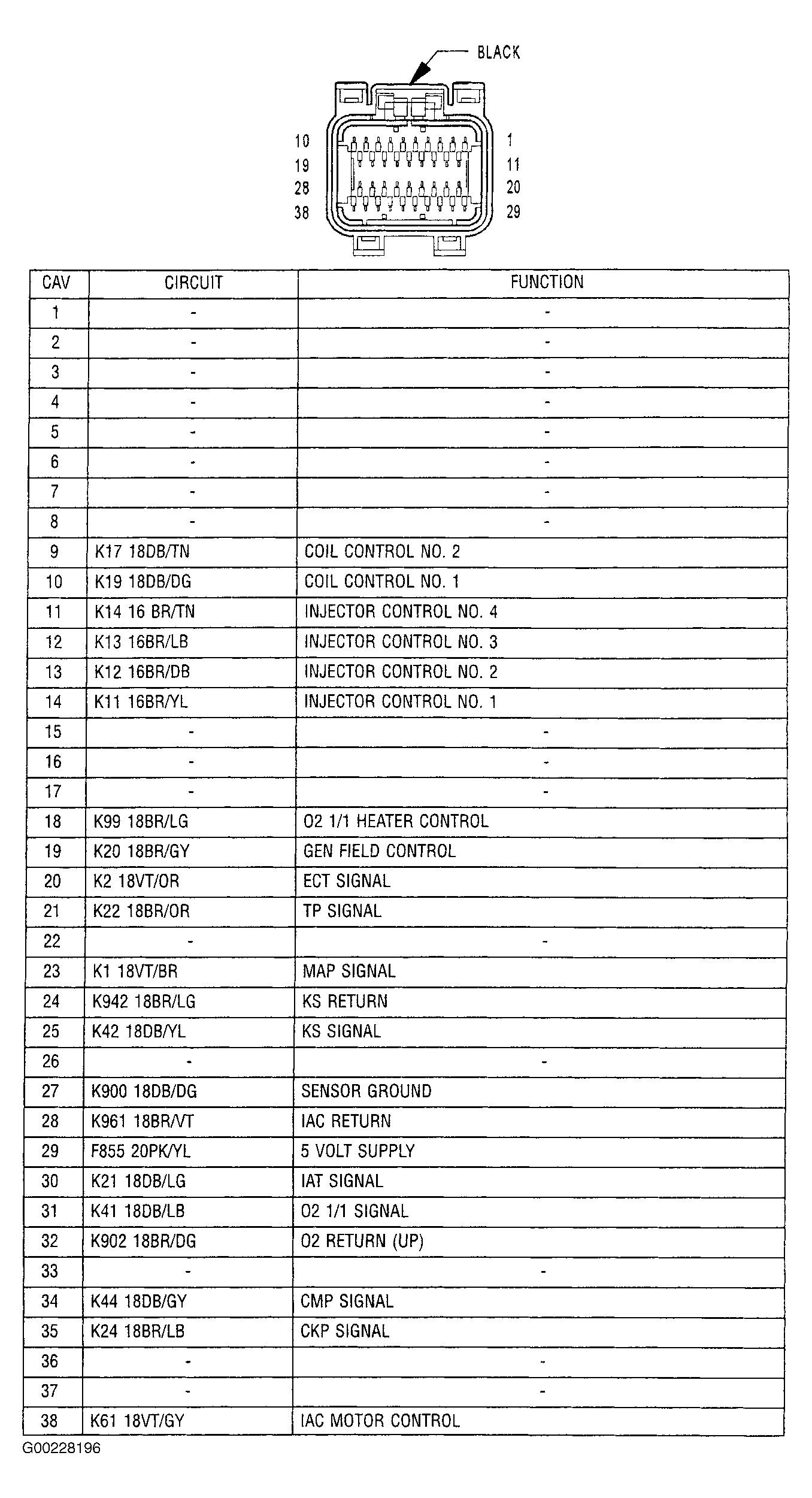

Fig 28: Identifying Powertrain Control Module (C2) Harness Connector Terminals
G00228196Courtesy of CHRYSLER CORP.

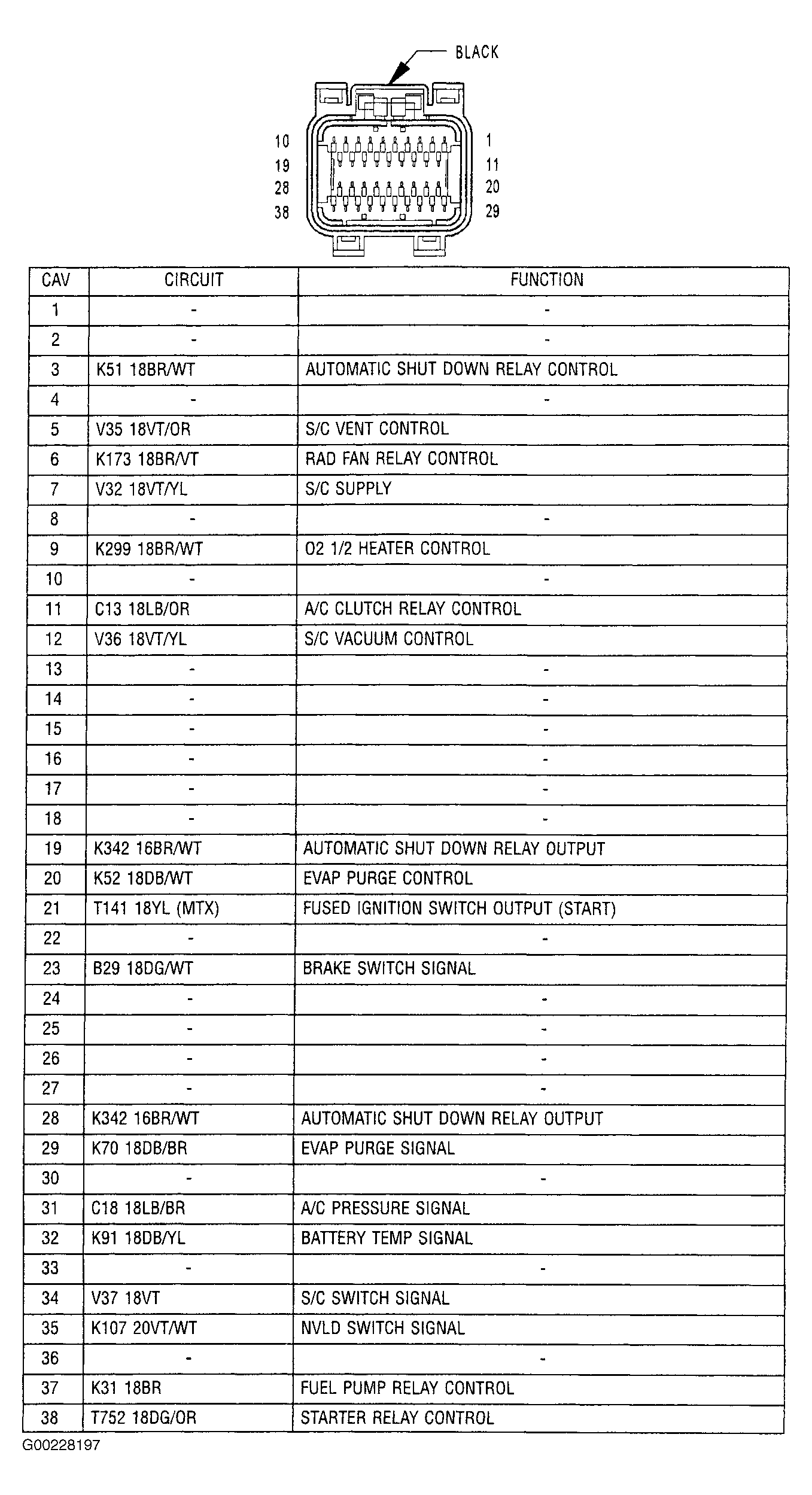

Fig 29: Identifying Powertrain Control Module (C3) Harness Connector Terminals
G00228197Courtesy of CHRYSLER CORP.

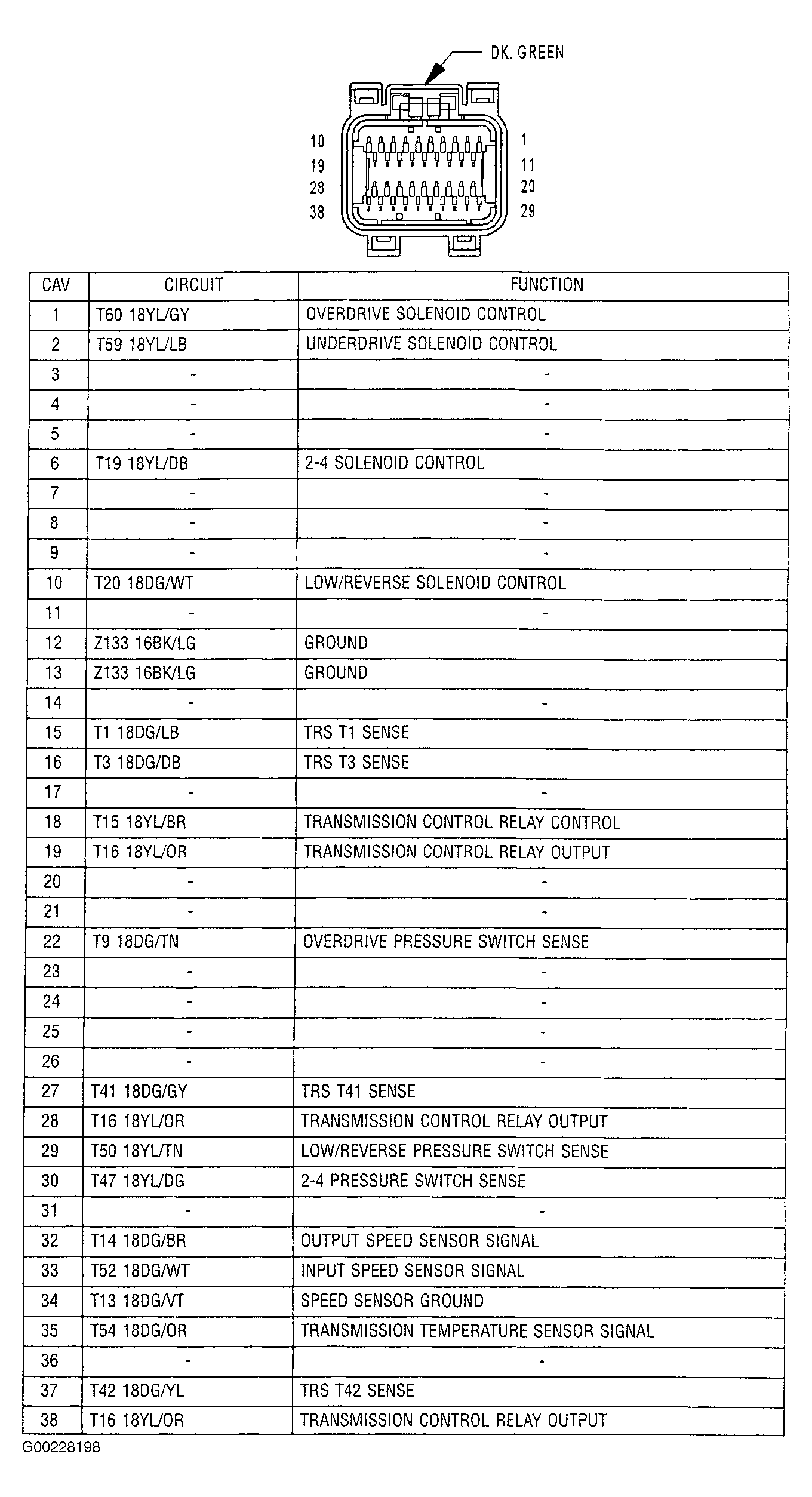

Fig 30: Identifying Powertrain Control Module (C4) Harness Connector Terminals
G00228198Courtesy of CHRYSLER CORP.

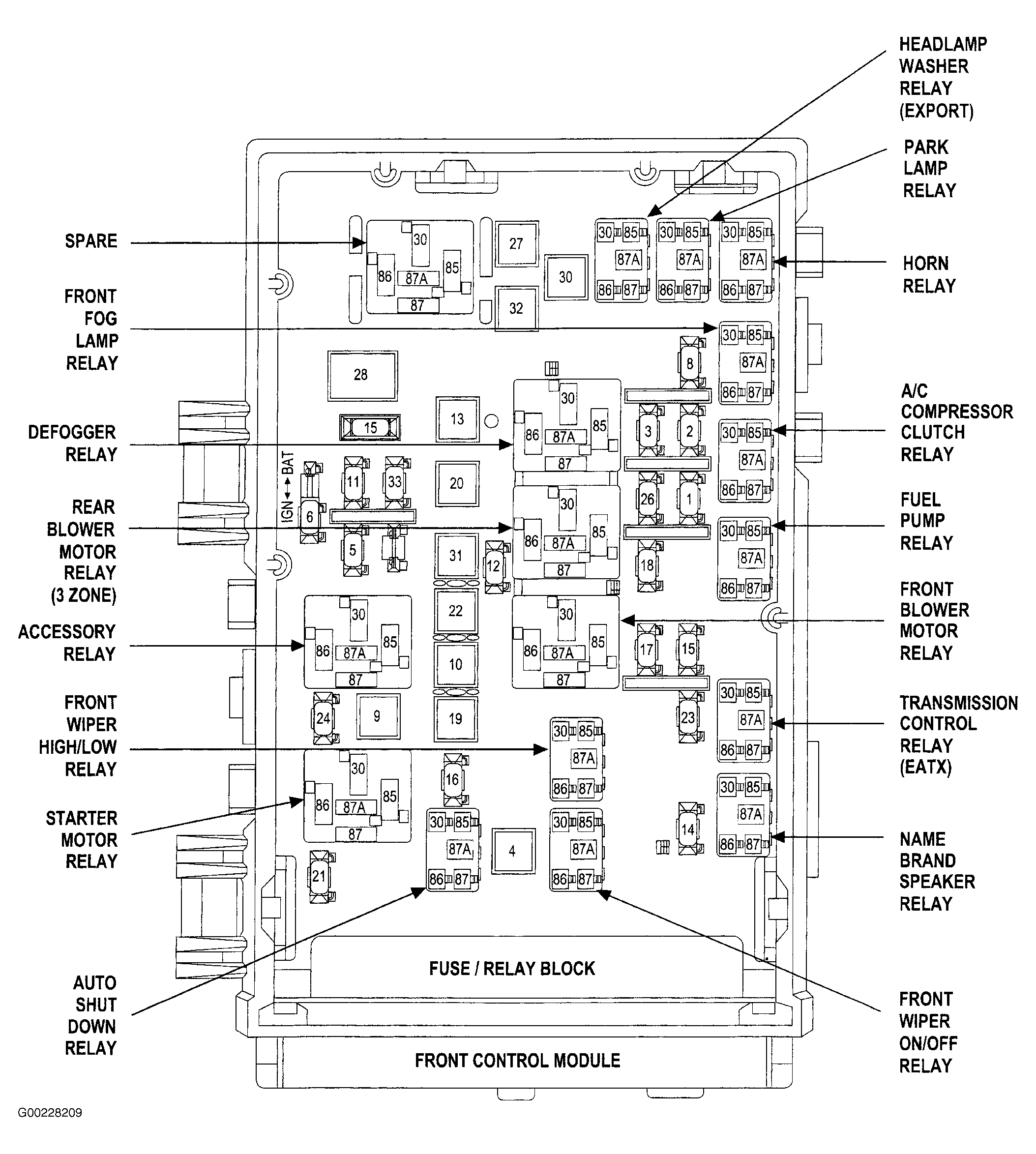

Fig 31: Identifying Power Distribution Module Relay View
G00228209Courtesy of CHRYSLER CORP.

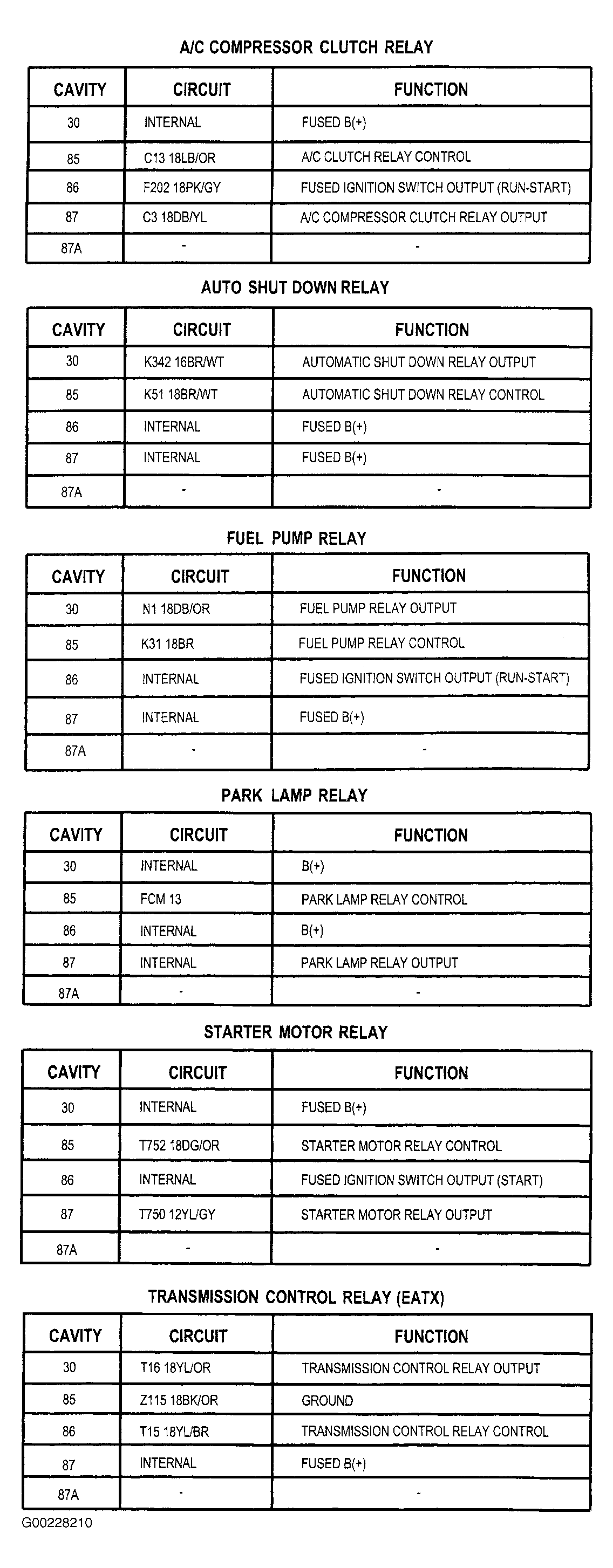

Fig 32: Identifying Power Distribution Center Relay Cavities & Circuits
G00228210Courtesy of CHRYSLER CORP.
Fig 33: Identifying Radiator Fan Harness Connector Terminals
G00228203Courtesy of CHRYSLER CORP.

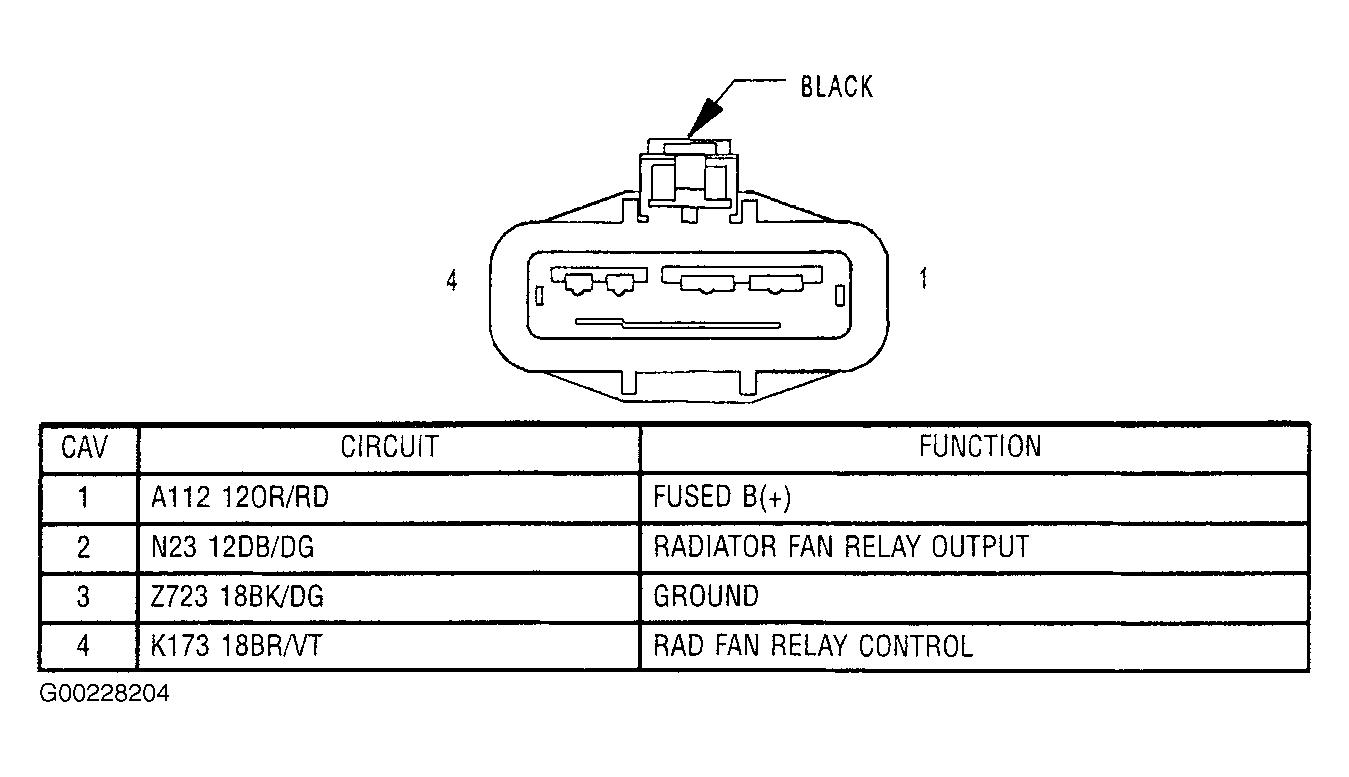

Fig 34: Identifying Radiator Fan Relay Harness Connector Terminals
G00228204Courtesy of CHRYSLER CORP.

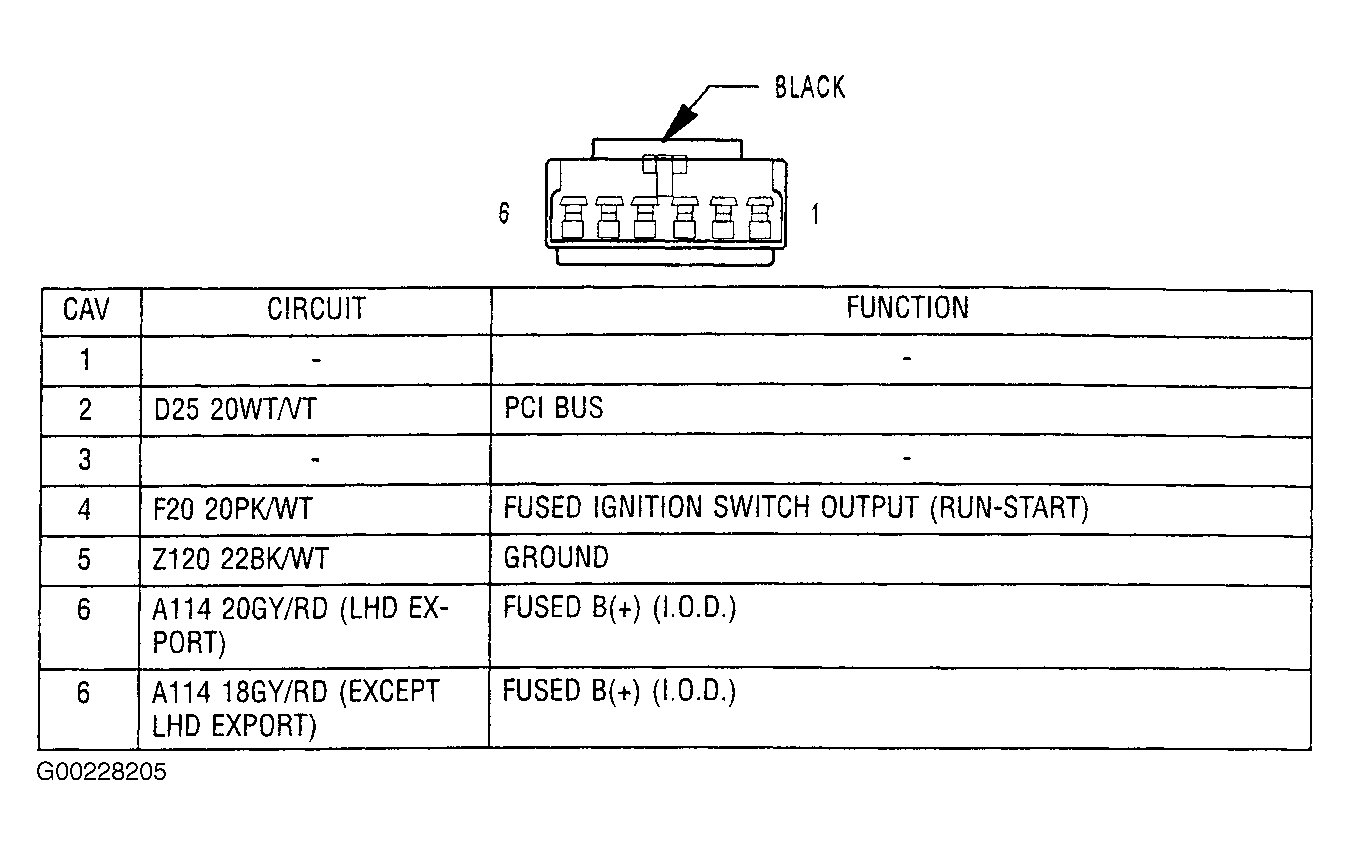

Fig 35: Identifying SKIM Module Harness Connector Terminals
G00228205Courtesy of CHRYSLER CORP.

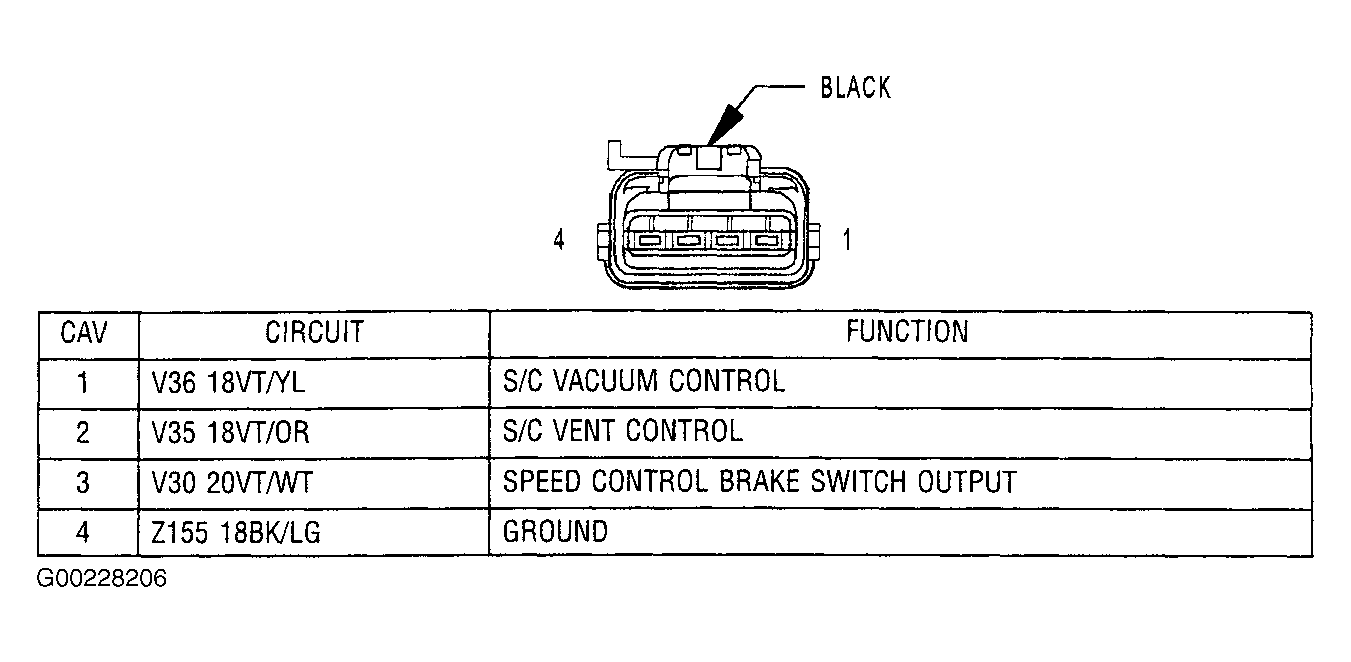

Fig 36: Identifying Speed Control Servo Harness Connector Terminals
G00228206Courtesy of CHRYSLER CORP.
Fig 37: Identifying Throttle Position Sensor Harness Connector Terminals
G00228207Courtesy of CHRYSLER CORP.

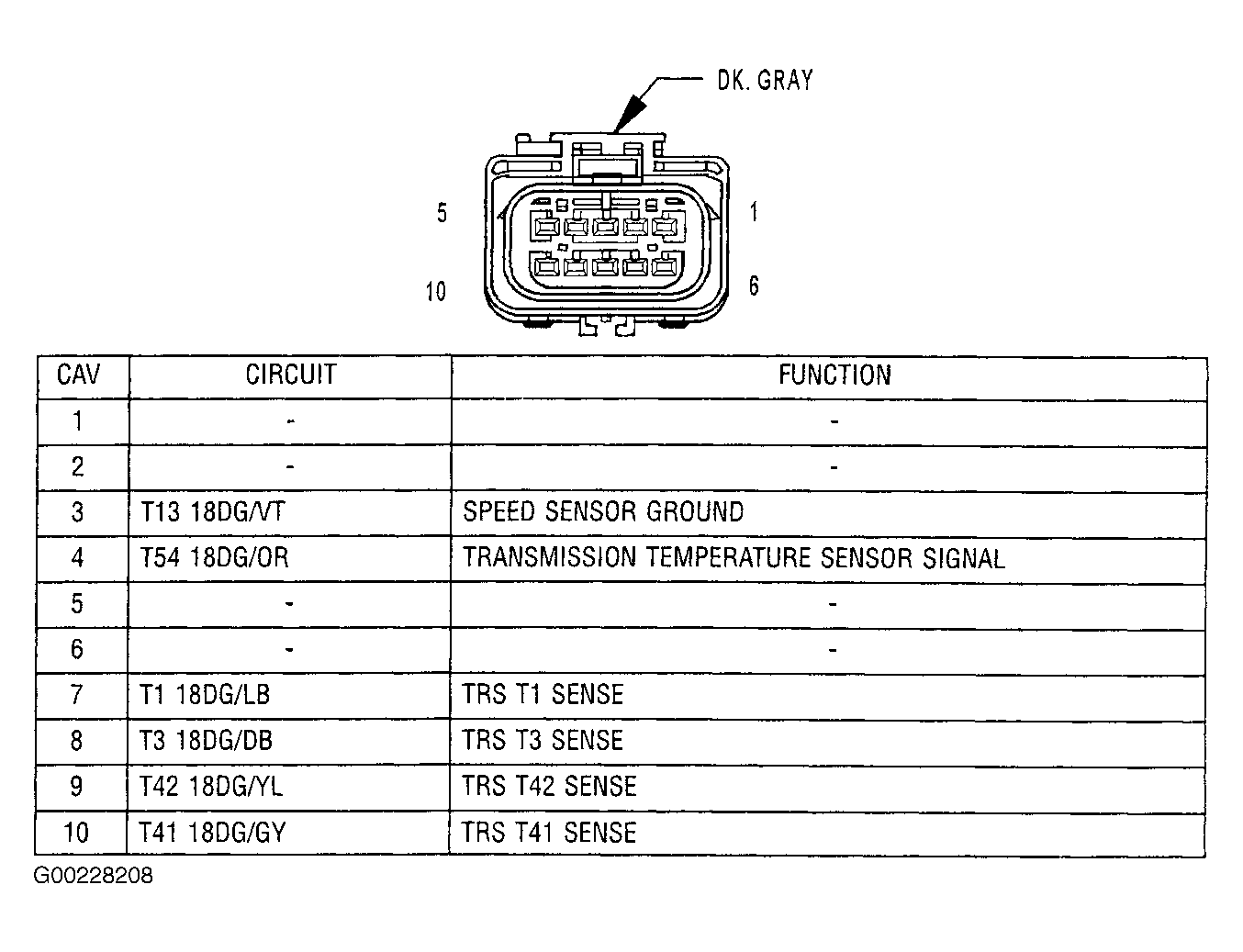

Fig 38: Identifying Transmission Range Sensor Harness Connector Terminals
G00228208Courtesy of CHRYSLER CORP.
Fig 39: Identifying Vehicle Speed Control Switch (Left) Harness Connector Terminals
G00228199Courtesy of CHRYSLER CORP.
Fig 40: Identifying Vehicle Speed Control Switch (Right) Harness Connector Terminals
G00228200Courtesy of CHRYSLER CORP.

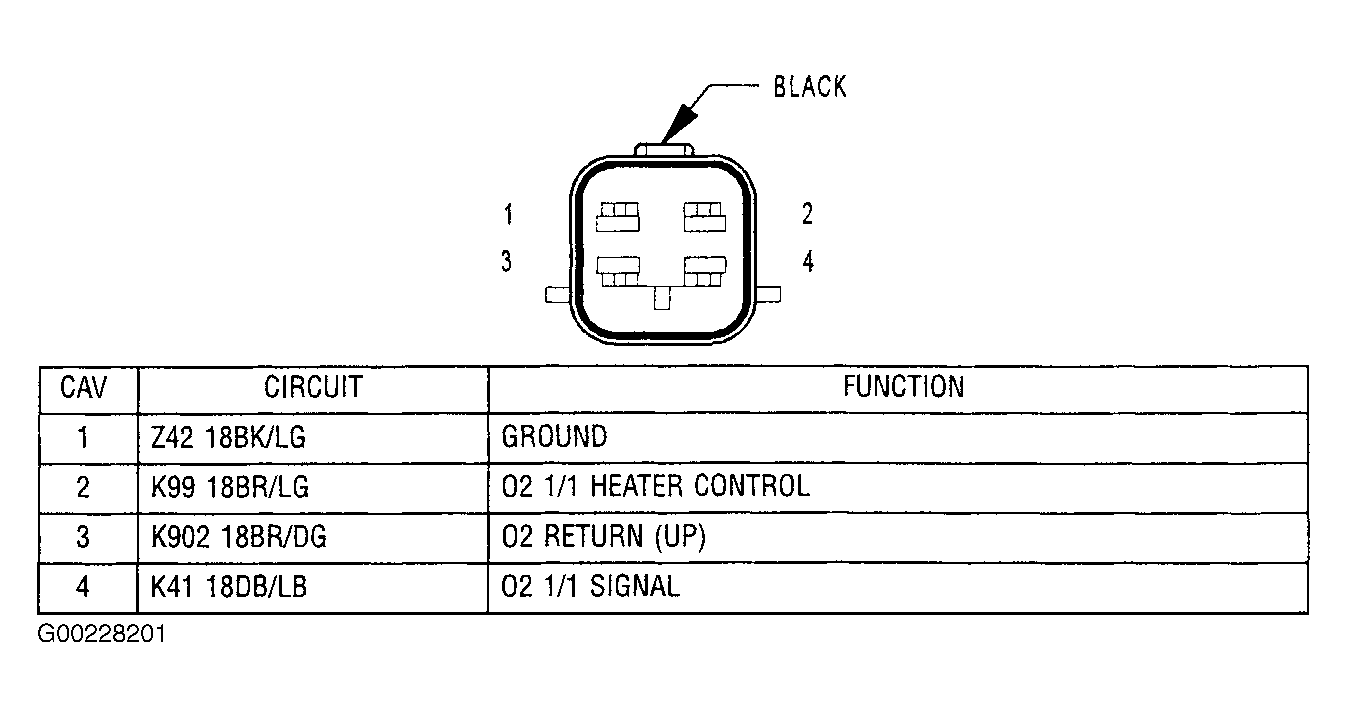

Fig 41: Identifying 1/1 Oxygen Sensor Harness Connector Terminals
G00228201Courtesy of CHRYSLER CORP.

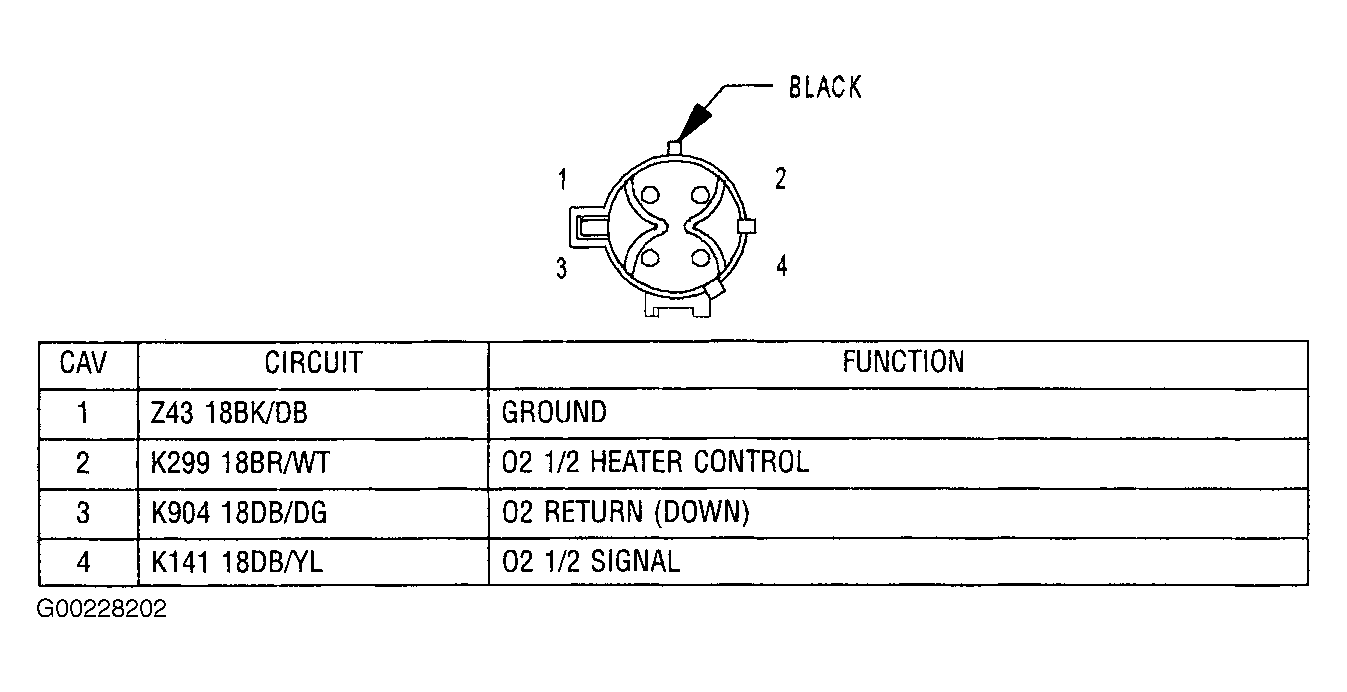

Fig 42: Identifying 1/2 Oxygen Sensor Harness Connector Terminals
G00228202Courtesy of CHRYSLER CORP.
