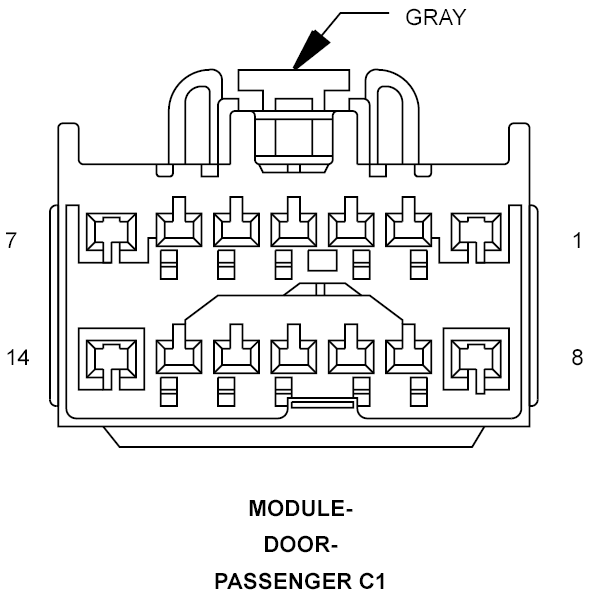

Passenger Door Module Connector End View (C1)
MODULE-DOOR-PASSENGER C1 - GRAY 14-WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | A214 18RD/LB | FUSED B(+) |
| 3 | P222 18VT/DG | DOOR LOCK DRIVER |
| 4 | P292 18VT/LG | DOOR UNLOCK DRIVER |
| 5 | Q212 14OR/VT | PASSENGER REAR WINDOW DRIVER (DOWN) |
| 6 | Q112 14OR/BR | PASSENGER REAR WINDOW DRIVER (UP) |
| 7 | F516 12PK | FUSED DOOR NODE RELAY OUTPUT |
| 8 | - | - |
| 9 | G982 20VT/TN | GROUND |
| 10 | D123 20WT/BR | FLASH PROGRAM ENABLE |
| 11 | D505 20WT/DB | LIN BUS |
| 12 | - | - |
| 13 | - | - |
| 14 | Z822 12BK/BR | GROUND |
