Logic Module (Non-Turbo)

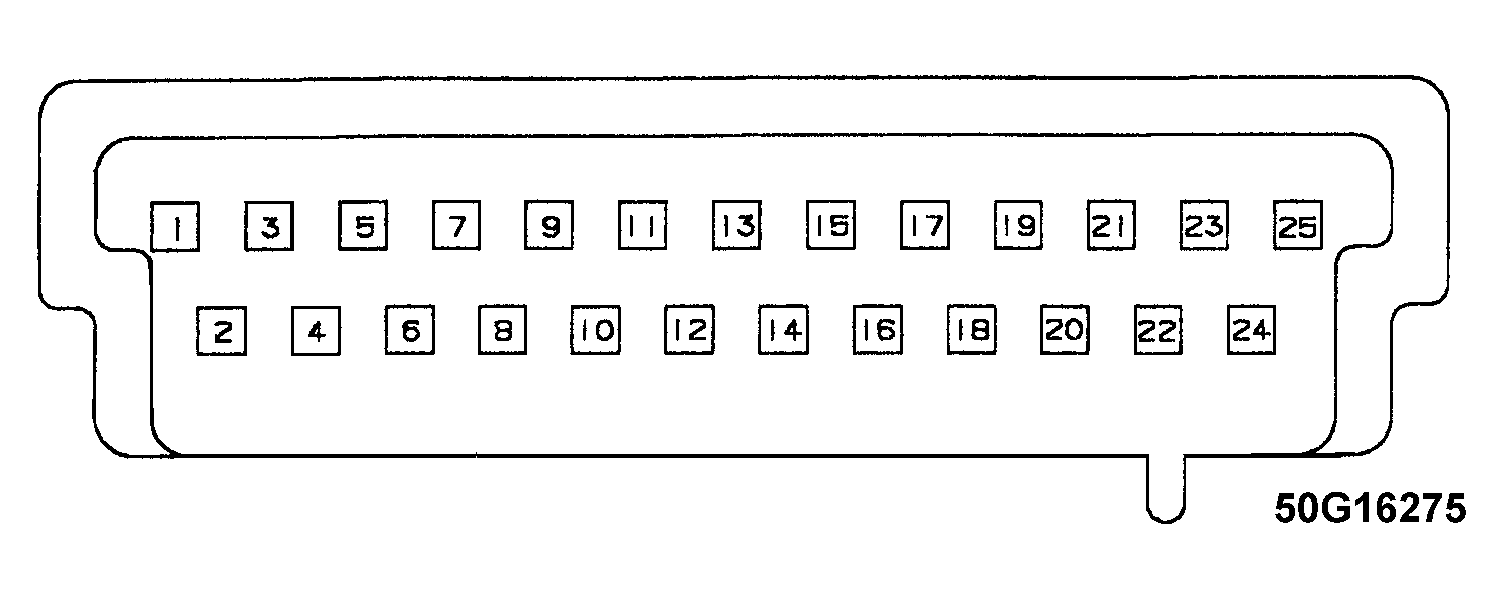

Fig 1: Logic Module Connector 1 - Non-Turbo (Natural)
G50G16275
LOGIC MODULE CONNECOTR 1 - NON-TURBO (1)

Pin (Color) Function
1 (Violet/White) MAP Sensor Signal
2 (Violet/Yellow) Injector Control Signal
3 (Not Used) Not Used
4 (Black/Pink) Power Loss Lamp
5 (Dark Green/Orange) Voltage Regulation Signal
6 (Yellow) Anti Dwell Signal
7 (Dark Blue) Ignition Feed (Fuse J2)
8 (Dark Blue) Ignition Feed (Fuse J2)
9 (White/Orange) Speed Sensor
10 (Gray) Distributor Pick-Up Signal
11 (Pink) Serial Communication Interface (Transmit)
12 (Gray/Light Blue) Tachometer Signal
13 (Light Green) Serial Communication Interface (Receive)
14 (Light Blue) Fuel Monitor Output Signal
15 (Orange/Light Green) Shift Indicator Light
16 (Black/Yellow) Automatic Idle Speed Motor
17 (Dark Blue/Yellow) Auto Shut Down Signal
18 (Gray/Red) Automatic Idle Speed Motor
19 (Not Used) Not Used
20 (Violet/Black) Automatic Idle Speed Motor
21 (Dark Blue/Pink) Radiator Fan Relay
22 (Brown) Automatic Idle Speed Motor
23 (Orange) 7.5 Volt Supply From Power Module
24 (Black) Signal Ground
25 (Black/Light Blue) Signal Ground
(1) Connector viewed from terminal end.

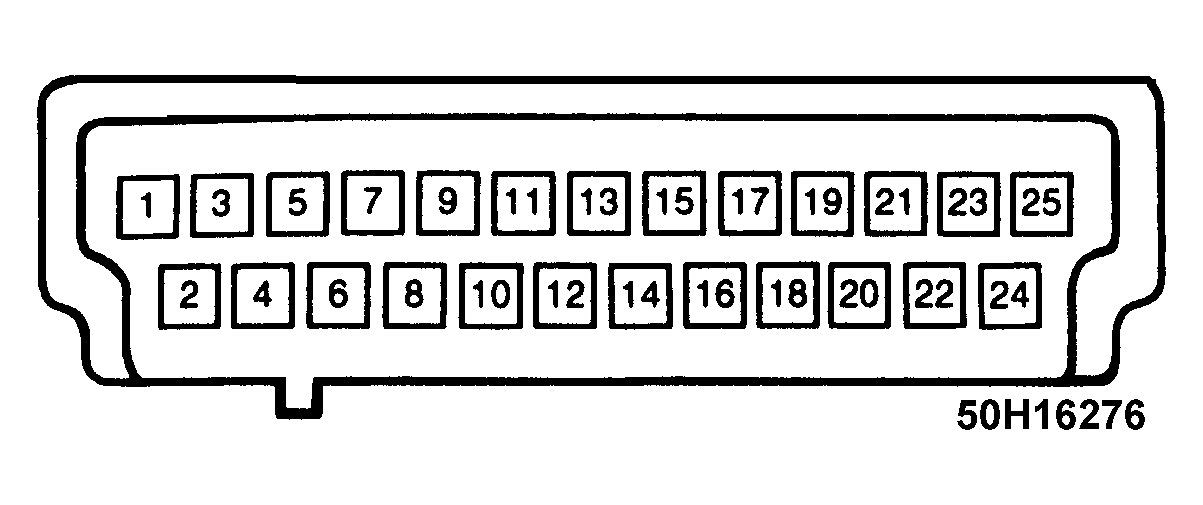

Fig 2: Logic Module Connector 2 - Non-Turbo (Black)
G50H16276
LOGIC MODULE CONNECOTR 2 - NON-TURBO (1)

Pin (Color) Function
1 (Orange/White) 5 Volt Supply For Throttle Sensor
2 (Red/White) Direct Battery Feed
3 (Dark Blue/Orange) Wide Open Throttle A/C Cutout Signal
4 (Tan/White) Speed Control (VAC)
5 (Pink) Purge Solenoid
6 (Light Green/Red) Speed Control (VENT)
7 (Light Blue/Red) Power Ground
8 (Light Blue/Red) Power Ground
9 (Brown/Red) Speed Control (SET)
10 (White) Speed Control (Resume)
11 (Brown) Air Conditioning Clutch Signal
12 (Brown/Yellow) Park/Neutral Switch Signal
13 (White/Pink) Brake Switch Signal
14 (Not Used) Not Used
15 (Yellow/Red) Speed Control (On/Off)
16 (Not Used) Not Used
17 (Not Used) Not Used
18 (Black) Oxygen Sensor Signal
19 (Dark Green/Red) MAP Sensor Signal
20 (Red/Black) Battery Temperature Signal
21 (Orange/Dark Blue) Throttle Position Sensor
22 (Red/White) Direct Battery Sense
23 (Tan) Coolant Tempertaure Sensor Signal
24 (Not Used) Not Used
25 (Black/Red) Throttle Body Temperature Sensor Signal
(1) Connector viewed from terminal end.
