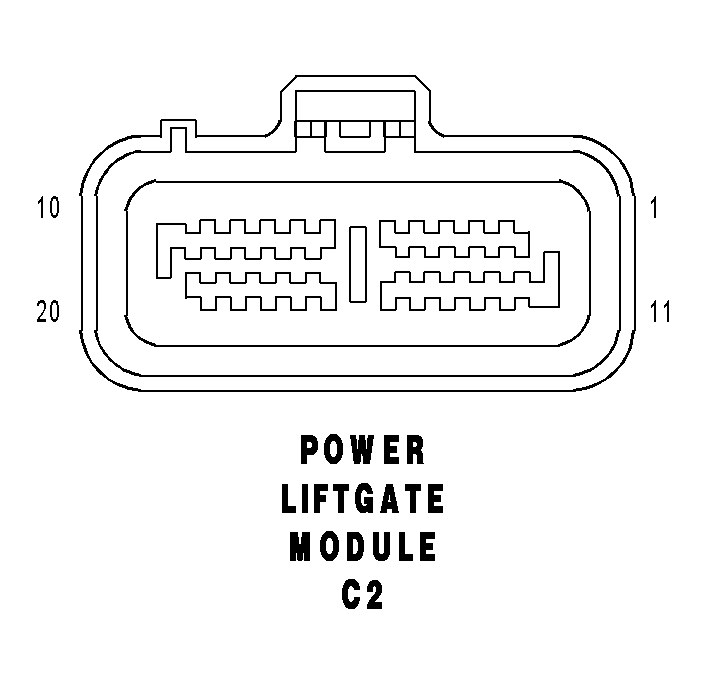

Power Liftgate Module Connector End View (C2)
POWER LIFTGATE MODULE C2 - 20 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | Q90 20TN/VT | LIFTGATE HALL EFFECT SUPPLY |
| 2 | - | - |
| 3 | Q151 22TN/DB (EXCEPT EXPORT EARLY BUILD) | LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE |
| 3 | Q151 20TN/DB (EXPORT EARLY BUILD) | LIFTGATE ENGAGE/DISENGAGE SWITCH SENSE |
| 4 | - | - |
| 5 | Q76 22OR/LB | PINCH SENSOR SIGNAL |
| 6 | - | - |
| 7 | Q86 18OR/DB | LIFTGATE GEAR ENGAGE DRIVER |
| 8 | Q84 18TN/GY | LIFTGATE LATCH CINCH DRIVER |
| 9 | Q85 18TN/WT | LIFTGATE LATCH RELEASE DRIVER |
| 10 | Q87 18OR/LG | LIFTGATE GEAR DISENGAGE DRIVER |
| 11 | D25 20WT/VT | PCI BUS |
| 12 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 13 | Q60 22OR/YL | LIFTGATE PAWL SWITCH SENSE |
| 14 | Q51 22OR | LIFTGATE FULL OPEN SWITCH SENSE |
| 15 | - | - |
| 16 | G32 20VT/LB | LIFTGATE TEMPERATURE SENSOR SIGNAL |
| 17 | Q91 20TN/YL | LIFTGATE HALL EFFECT SIGNAL |
| 18 | Q94 22TN/LG | LIFTGATE CHIME DRIVER |
| 19 | G153 20VT/DG | LIFTGATE MODULE WAKE UP SIGNAL |
| 20 | Z87 20BK/LG | GROUND |
