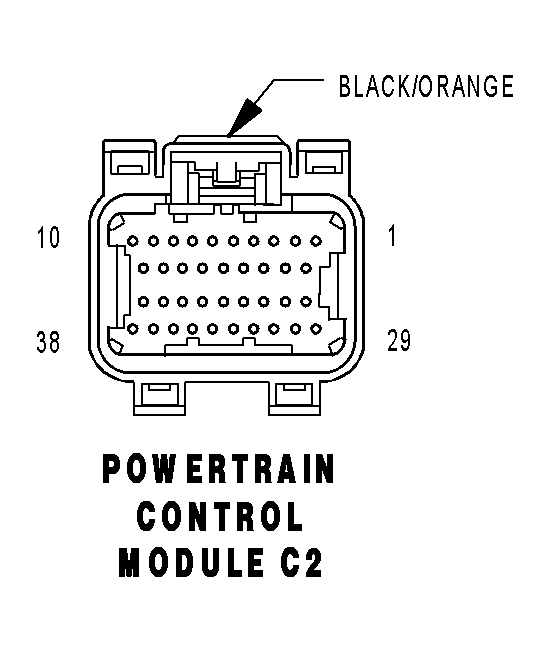

Powertrain Control Module Connector End View (C2)
POWERTRAIN CONTROL MODULE C2 - BLACK/ORANGE 38 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | K58 16BR/VT (3.3L/3.8L) | INJECTOR CONTROL NO. 6 |
| 5 | K38 16BR/OR (3.3L/3.8L) | INJECTOR CONTROL NO. 5 |
| 6 | - | - |
| 7 | K18 16BR/OR (3.3L/3.8L) | COIL CONTROL NO. 3 |
| 8 | K35 18DB/VT (EXCEPT 3.8L EARLY BUILD) | EGR SOLENOID CONTROL |
| 9 | K17 16DB/TN | COIL CONTROL NO. 2 |
| 10 | K19 16DB/DG | COIL CONTROL NO. 1 |
| 11 | K14 16BR/TN | INJECTOR CONTROL NO. 4 |
| 12 | K13 16BR/LB | INJECTOR CONTROL NO. 3 |
| 13 | K12 16BR/DB | INJECTOR CONTROL NO. 2 |
| 14 | K11 16BR/YL | INJECTOR CONTROL NO. 1 |
| 15 | - | - |
| 16 | - | - |
| 17 | - | - |
| 18 | K99 18BR/LG | O2 1/1 HEATER CONTROL |
| 19 | K20 18BR/GY | GEN FIELD CONTROL |
| 20 | K2 18VT/OR | ECT SIGNAL |
| 21 | K22 18BR/OR | TP SIGNAL |
| 22 | K34 18DB/LG (EXCEPT 3.8L EARLY BUILD) | EGR SOLENOID SIGNAL |
| 23 | K1 18VT/BR | MAP SIGNAL |
| 24 | K942 18BR/LG (EXCEPT 3.3L EARLY BUILD) | KS RETURN |
| 25 | K42 18DB/YL (EXCEPT 3.3L EARLY BUILD) | KS SIGNAL |
| 26 | - | - |
| 27 | K900 18DB/DG | SENSOR GROUND |
| 28 | K961 18BR/VT | IAC RETURN |
| 29 | F855 20PK/YL | 5 VOLT SUPPLY |
| 30 | K21 18DB/LG | IAT SIGNAL |
| 31 | K41 18DB/LB | O2 1/1 SIGNAL |
| 32 | K902 18BR/DG | O2 RETURN (UP) |
| 33 | - | - |
| 34 | K44 18DB/GY | CMP SIGNAL |
| 35 | K24 18BR/LB | CKP SIGNAL |
| 36 | - | - |
| 37 | - | - |
| 38 | K61 18VT/GY | IAC MOTOR CONTROL |
