Body Control Module Connector End View (C3)

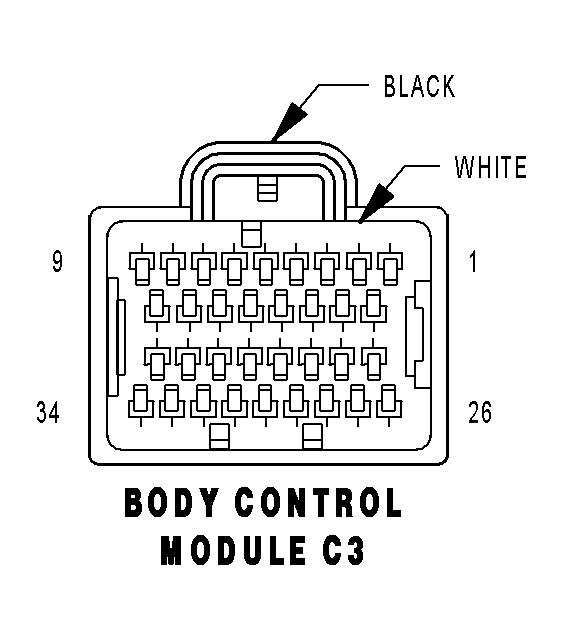

BODY CONTROL MODULE C3 - BLACK/WHITE 34 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | G23 22VT/DB (POWER SLIDING DOOR) | SLIDING DOORS OVERHEAD SWITCH MUX |
| 2 | D123 20WT/BR | FLASH PROGRAM ENABLE |
| 3 | G152 22VT/GY (POWER SLIDING DOOR) | RIGHT SLIDING DOOR WAKE UP SIGNAL |
| 4 | G151 22VT/BR (POWER SLIDING DOOR) | LEFT SLIDING DOOR WAKE UP SIGNAL |
| 5 | G76 20VT/YL | RIGHT SLIDING DOOR AJAR SWITCH SENSE |
| 6 | G75 20VT (LHD) | LEFT FRONT DOOR AJAR SWITCH SENSE |
| 6 | G74 20VT/WT (RHD) | RIGHT FRONT DOOR AJAR SWITCH SENSE |
| 7 | G74 20VT/WT (LHD) | RIGHT FRONT DOOR AJAR SWITCH SENSE |
| 7 | G75 20VT (RHD) | LEFT FRONT DOOR AJAR SWITCH SENSE |
| 8 | G77 22VT/GY | LEFT SLIDING DOOR AJAR SWITCH SENSE |
| 9 | E10 20OR/DG (3 ZONE HVAC) | PANEL LAMPS DRIVER |
| 10 | - | - |
| 11 | L162 20WT/VT (EXPORT) | RIGHT SIDE REPEATER LAMP FEED |
| 12 | G42 22VT/YL (POWER SLIDING DOOR) | RIGHT SLIDING DOOR PILLAR SWITCH MUX |
| 13 | - | - |
| 14 | G163 20VT/LB (EXPORT) | LEFT CYLINDER LOCK SWITCH MUX |
| 15 | G162 20VT/TN (EXPORT) | RIGHT CYLINDER LOCK SWITCH MUX |
| 16 | L50 18WT/TN (EXCEPT EXPORT) | BRAKE LAMP SWITCH OUTPUT |
| 17 | F503 20WT/PK (EXCEPT BASE) | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 18 | G41 22VT/DG (POWER SLIDING DOOR) | LEFT SLIDING DOOR PILLAR SWITCH MUX |
| 19 | L163 20WT/BR (EXPORT) | LEFT SIDE REPEATER LAMP FEED |
| 20 | N4 20DB/WT | FUEL LEVEL SENSOR SIGNAL |
| 21 | G161 20VT/DG (LHD) | LEFT DOOR LOCK SWITCH MUX |
| 21 | G160 20VT/LG (RHD) | RIGHT DOOR LOCK SWITCH MUX |
| 22 | G160 20VT/LG (LHD) | RIGHT DOOR LOCK SWITCH MUX |
| 22 | G161 20VT/DG (RHD) | LEFT DOOR LOCK SWITCH MUX |
| 23 | D25 20WT/VT | PCI BUS |
| 24 | - | - |
| 25 | M11 20YL/VT | COURTESY LAMPS DRIVER |
| 26 | P31 20TN/YL (POWER RELEASE) | LIFTGATE RELEASE DRIVER |
| 27 | - | - |
| 28 | - | - |
| 29 | G78 20VT/OR | LIFTGATE AJAR SWITCH SENSE |
| 30 | G70 22VT/LB (EXPORT) | HOOD AJAR SWITCH SENSE |
| 31 | F500 18DG/PK (ABS) | FUSED IGNITION SWITCH OUTPUT (RUN) |
| 32 | - | - |
| 33 | M21 20YL/BR | COURTESY LAMPS DRIVER |
| 34 | M27 20YL/LB | READING LAMPS DRIVER |
