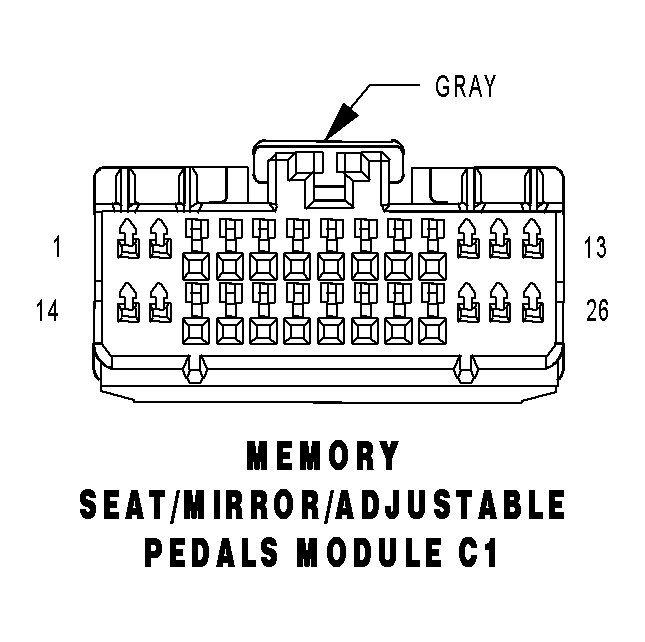

Memory Seat/Mirror/Adjustable Pedals Module Connector End View (C1)
MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C1 - GRAY 26 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | P205 14LG/DB (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS MOTOR FORWARD |
| 2 | - | - |
| 3 | P69 22TN/DB (LHD) | LEFT MIRROR SENSOR GROUND |
| 3 | P66 22TN/LG (RHD) | RIGHT MIRROR SENSOR GROUND |
| 4 | - | - |
| 5 | P64 22TN (LHD) | LEFT MIRROR VERTICAL POSITION SIGNAL |
| 5 | P67 22TN/OR (RHD) | RIGHT MIRROR VERTICAL POSITION SIGNAL |
| 6 | Q103 180R/LG (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS SWITCH FORWARD |
| 7 | Q102 18OR/LB (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS SWITCH REARWARD |
| 8 | P65 22TN/VT (LHD) | LEFT MIRROR HORIZONTAL POSITION SIGNAL |
| 8 | P68 22TN/YL (RHD) | RIGHT MIRROR HORIZONTAL POSITION SIGNAL |
| 9 | P73 20TN/YL (LHD) | LEFT MIRROR COMMON DRIVER (RIGHT/DOWN) |
| 9 | P70 20TN/LB (RHD) | RIGHT MIRROR COMMON DRIVER (RIGHT/DOWN) |
| 10 | - | - |
| 11 | D25 20WT/VT | PCI BUS |
| 12 | - | - |
| 13 | P206 14LG/TN (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS MOTOR REARWARD |
| 14 | - | - |
| 15 | - | - |
| 16 | G11 20VT/TN (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS SENSOR FEED |
| 17 | P75 20TN/LG (LHD) | LEFT MIRROR LEFT DRIVER |
| 17 | P74 20TN/DB (RHD) | RIGHT MIRROR LEFT DRIVER |
| 18 | P71 20TN/DG (LHD) | LEFT MIRROR UP DRIVER |
| 18 | P72 20TN/GY (RHD) | RIGHT MIRROR UP DRIVER |
| 19 | G12 22VT/BR (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS SENSOR SIGNAL |
| 20 | G912 20VT/WT (ADJUSTABLE PEDALS) | ADJUSTABLE PEDALS SENSOR RETURN |
| 21 | - | - |
| 22 | - | - |
| 23 | - | - |
| 24 | - | - |
| 25 | - | - |
| 26 | - | - |
