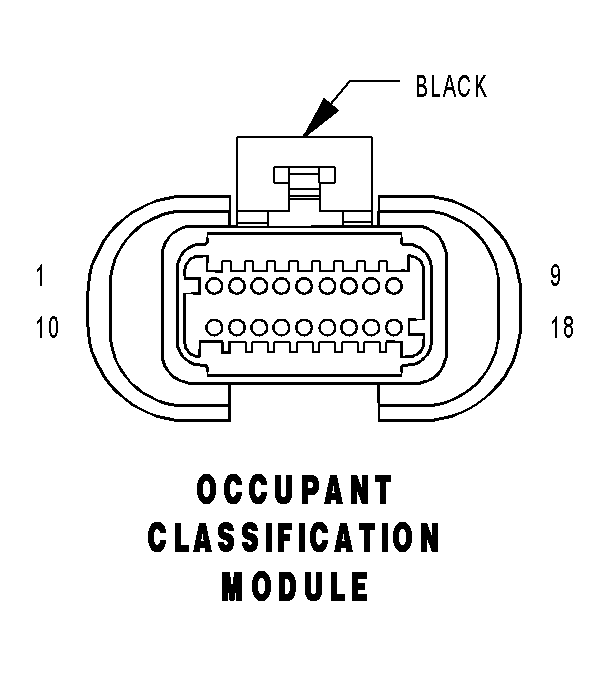

Occupant Classification Module Connector End View
OCCUPANT CLASSIFICATION MODULE - BLACK 18 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | - | - |
| 2 | - | - |
| 3 | - | - |
| 4 | D105 20LG/LB | BELT TENSION SENSOR SIGNAL |
| 5 | Z104 20BK/LG | GROUND |
| 6 | R741 20LG/VT | PASSENGER BLADDER PRESSURE SENSOR SIGNAL |
| 7 | R740 20LG/OR | PASSENGER BLADDER PRESSURE SENSOR POWER |
| 8 | D25 20WT/VT | PCI BUS |
| 9 | F201 20PK/OR | ORC RUN-START DRIVER |
| 10 | - | - |
| 11 | - | - |
| 12 | - | - |
| 13 | - | - |
| 14 | R986 20LG/BR | BELT TENSION SENSOR GROUND |
| 15 | R941 20LG/DG | PASSENGER BLADDER PRESSURE SENSOR GROUND |
| 16 | R86 20LG/LB | BELT TENSION SENSOR FEED |
| 17 | - | - |
| 18 | - | - |
