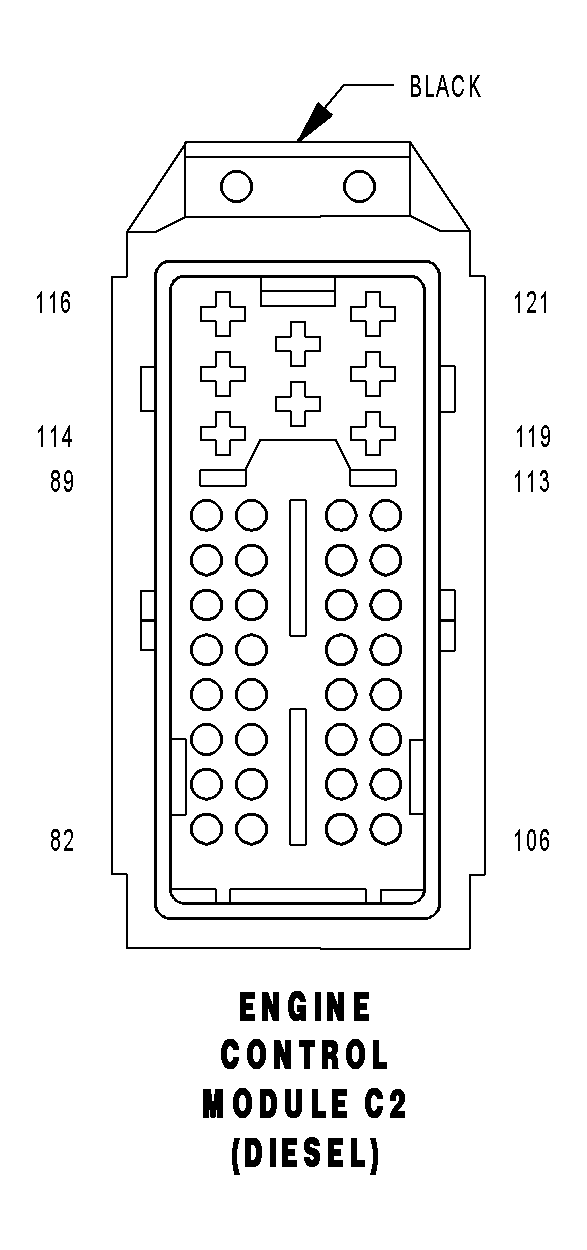

Engine Control Module (Diesel) Connector End View (C2)
ENGINE CONTROL MODULE C2 (DIESEL) - BLACK 40 WAY
| CAV | CIRCUIT | FUNCTION |
| 80 | - | - |
| 81 | - | - |
| 82 | - | - |
| 83 | K24 20BR/LB (EATX) | CRANKSHAFT POSITION SENSOR SIGNAL NO. 2 |
| 84 | - | - |
| 85 | - | - |
| 86 | - | - |
| 87 | - | - |
| 88 | K35 20GY/YL | EGR SOLENOID CONTROL |
| 89 | K35 20GY/YL | EGR SOLENOID CONTROL |
| 90 | - | - |
| 91 | - | - |
| 92 | - | - |
| 93 | - | - |
| 94 | - | - |
| 95 | - | - |
| 96 | - | - |
| 97 | - | - |
| 98 | - | - |
| 99 | - | - |
| 100 | - | - |
| 101 | - | - |
| 102 | - | - |
| 103 | - | - |
| 104 | - | - |
| 105 | - | - |
| 106 | - | - |
| 107 | - | - |
| 108 | - | - |
| 109 | - | - |
| 110 | - | - |
| 111 | - | - |
| 112 | T41 20DG/GY (EATX) | TRS T41 SENSE |
| 112 | K119 20DB/LG (MTX) | CLUTCH PEDAL UPSTOP SWITCH SENSE |
| 113 | - | - |
| 114 | - | - |
| 115 | K14 14LB/BR | FUEL INJECTOR NO. 4 CONTROL |
| 116 | K111 14DB/LB | COMMON INJECTOR DRIVER |
| 117 | - | - |
| 118 | K11 14WT/DB | FUEL INJECTOR NO. 1 CONTROL |
| 119 | K12 14TN | FUEL INJECTOR NO. 2 CONTROL |
| 120 | K13 14BR/LB | FUEL INJECTOR NO. 3 CONTROL |
| 121 | - | - |
