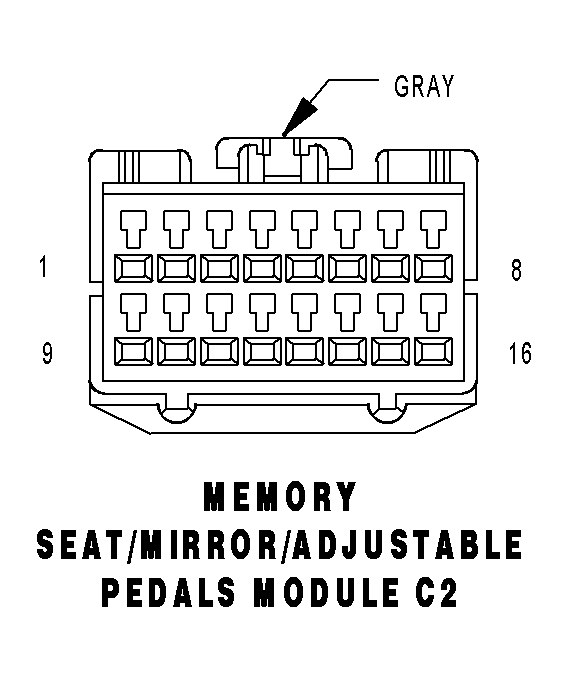

Memory Seat/Mirror/Adjustable Pedals Module Connector End View (C2)
MEMORY SEAT/MIRROR/ADJUSTABLE PEDALS MODULE C2 - GRAY 16 WAY
| CAV | CIRCUIT | FUNCTION |
| 1 | P19 20LG/LB | DRIVER SEAT FRONT UP SWITCH SENSE |
| 2 | P11 20LG/YL | DRIVER SEAT REAR UP SWITCH SENSE |
| 3 | P25 20LG/VT | DRIVER SEAT HORIZONTAL POSITION SIGNAL |
| 4 | P47 20LG/LB | DRIVER SEAT RECLINER POSITION SIGNAL |
| 5 | P26 20LG | DRIVER SEAT FRONT RISER POSITION SIGNAL |
| 6 | P27 20LG/LB | DRIVER SEAT REAR RISER POSITION SIGNAL |
| 7 | P21 20LG/TN | DRIVER SEAT FRONT DOWN SWITCH SENSE |
| 8 | P13 20LG/OR | DRIVER SEAT REAR DOWN SWITCH SENSE |
| 9 | P15 20LG/WT | DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE |
| 10 | P43 20LG/VT | DRIVER SEAT RECLINER UP SWITCH SENSE |
| 11 | P29 20LG/WT | DRIVER SEAT SENSOR 5 VOLT SUPPLY |
| 12 | P28 20LG/BR | DRIVER SEAT POSITION SENSOR GROUND |
| 13 | - | - |
| 14 | P17 20LG/DG | DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE |
| 15 | P41 20LG/DB | DRIVER SEAT RECLINER DOWN SWITCH SENSE |
| 16 | - | - |
