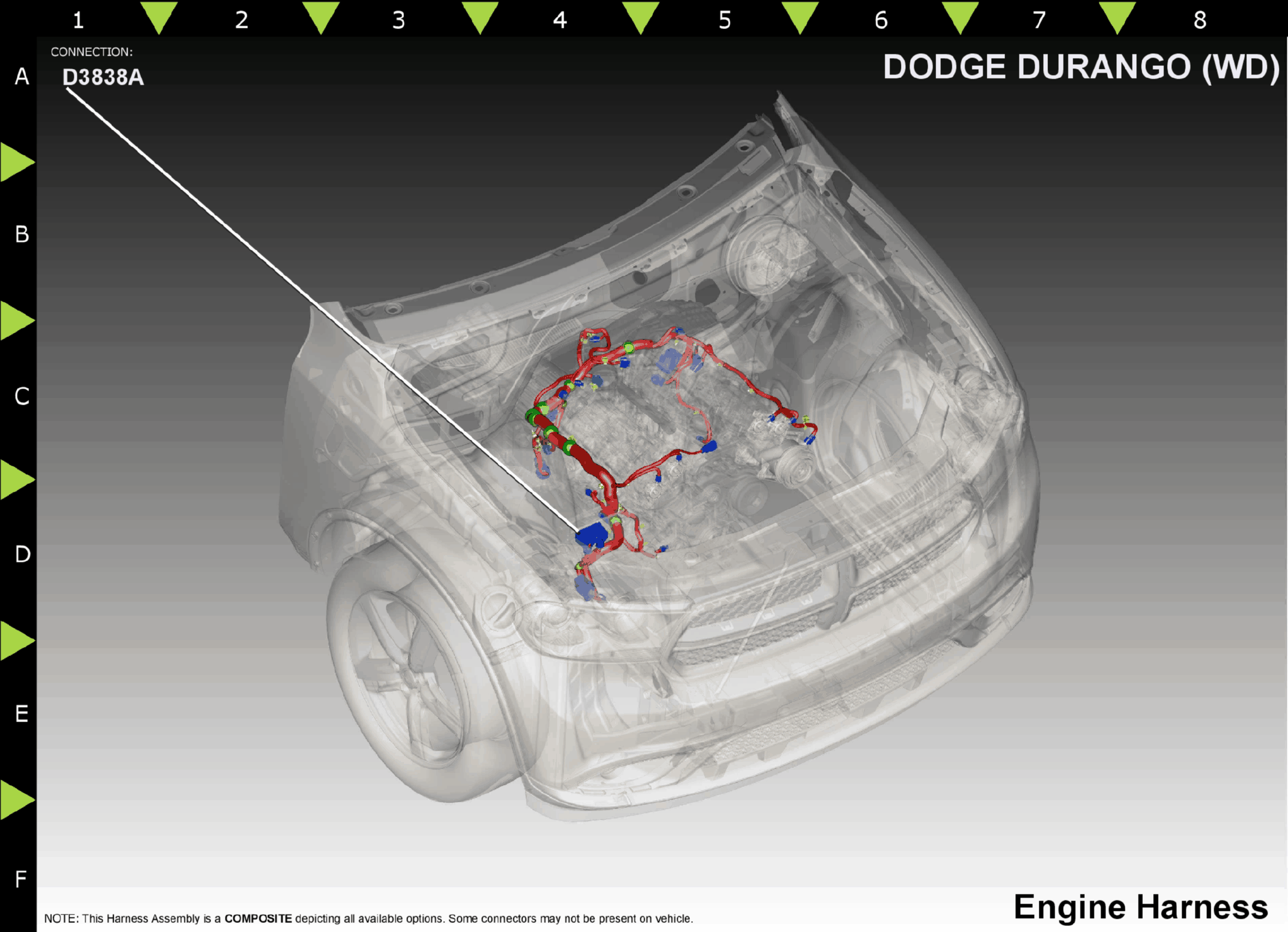

Module-Powertrain Control C1 (D3838A)
Harness-Family: Engine
Color: BLACK
Gender: FEMALE
Part Number: 9-1326726-8
Part Description: NGC (ALL CAVITIES OPEN) - INDEX A
Connector No: D3838A
Option: Standard
Repair Kit Part Number: 05083222AA
Cavity Count: 38
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| A10 | A209 | RD | 18 | FUSED B(+) | N/A | ||
| A29 | A209 | RD | 18 | FUSED B(+) | N/A | ||
| A24 | A803 | GY/RD | 18 | GEN SENSE | N/A | ||
| A35 | D64 | WT/LB | 20 | CAN C (-) | N/A | ||
| A34 | D65 | WT/LG | 20 | CAN C (+) | N/A | ||
| A12 | F1 | PK/WT | 20 | IGNITION OFF/RUN/START CONTROL OUTPUT | 5.7L | ||
| A11 | F202 | PK/GY | 20 | IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| A38 | F342 | BR/WT | 16 | ASD CONTROL OUTPUT | N/A | ||
| A20 | G6 | VT/GY | 20 | OIL PRESSURE SIGNAL | N/A | ||
| A31 | K141 | DB/YL | 20 | O2 1/2 SIGNAL | N/A | ||
| A33 | K243 | BR | 20 | O2 2/2 SIGNAL | N/A | ||
| A5 | K26 | BR/YL | 16 | INJECTOR CONTROL 7 | 5.7L | ||
| A15 | K276 | DB/WT | 20 | VVT EXHAUST CONTROL | 3.6L | ||
| A17 | K277 | DB/WT | 20 | VVT EXHAUST CONTROL 2 | 3.6L | ||
| A4 | K28 | BR/LB | 16 | INJECTOR CONTROL 8 | 5.7L | ||
| A13 | K444 | DB/TN | 20 | CMP SIGNAL 3 | 3.6L | ||
| A36 | K445 | DB | 20 | CMP SIGNAL 4 | 3.6L | ||
| A28 | K452 | BR/LB | 20 | MDS SOL CONTROL 4 | 5.7L | ||
| A2 | K76 | BR/WT | 20 | VVT INTAKE CONTROL | 3.6L | ||
| A27 | K856 | BR/YL | 20 | 5 VOLT SUPPLY | N/A | ||
| A32 | K902 | BR/DG | 20 | O2 RETURN (UPSTREAM) | N/A | ||
| A3 | K97 | BR | 16 | COIL CONTROL 7 | 5.7L | ||
| A1 | K98 | DB/YL | 16 | COIL CONTROL 8 | 5.7L | ||
| A18 | Z903 | BK | 16 | GROUND | N/A | ||
| A19 | Z903 | BK | 16 | GROUND | N/A | ||
| A9 | Z903 | BK | 16 | GROUND | N/A | ||
|
|||||||
