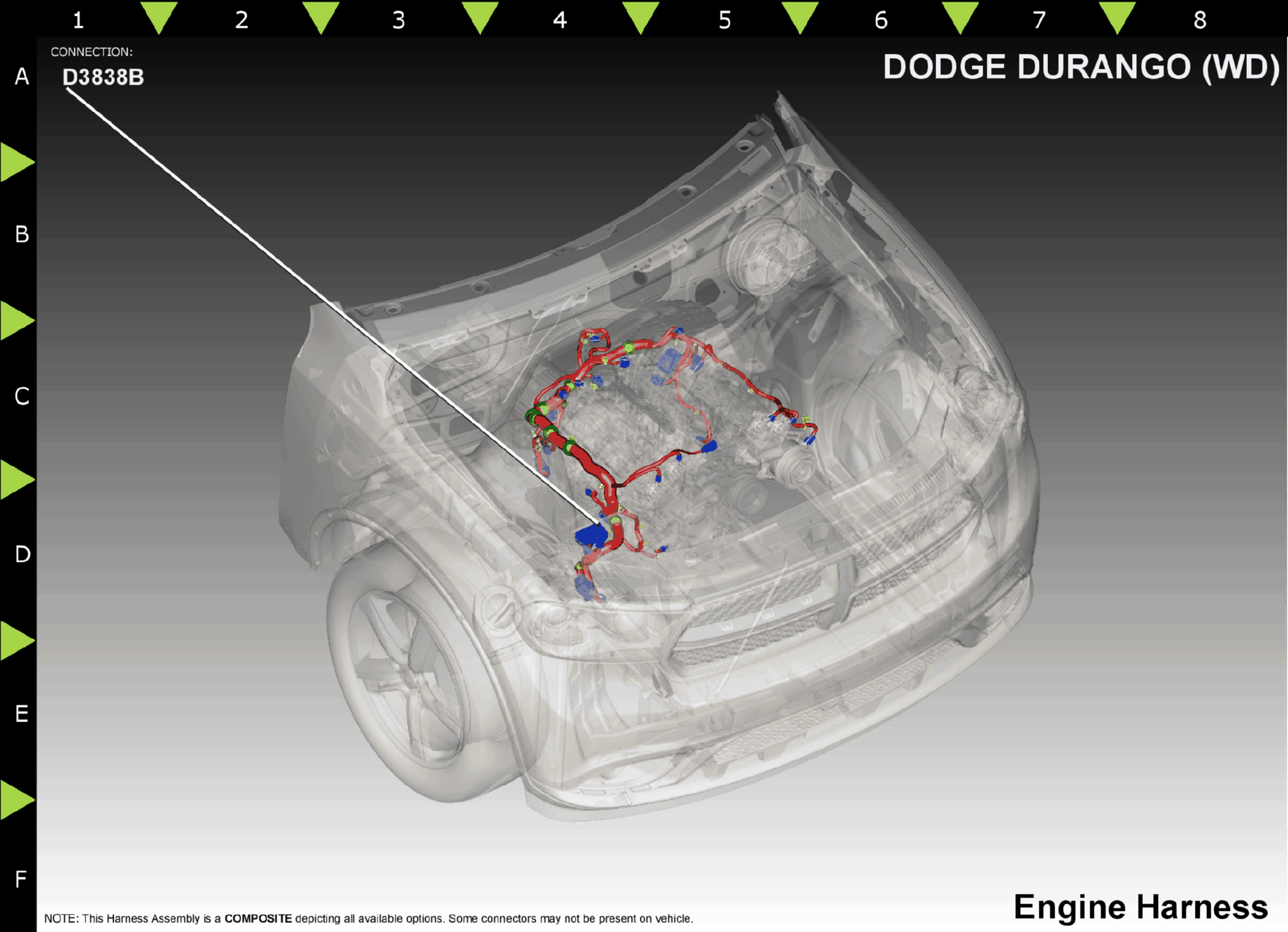

Module-Powertrain Control C2 (D3838B)
Harness-Family: Engine
Color: ORANGE
Gender: FEMALE
Part Number: 2-1326727-7
Part Description: NGC HEADER CONNECTION - INDEX B
Connector No: D3838B
Option: Standard
Repair Kit Part Number: 05083223AA
Cavity Count: 38
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| B23 | K1 | DG/RD | 18 | MAP SIGNAL | 5.7L | ||
| B1 | K10 | DB/OR | 16 | COIL CONTROL 6 | N/A | ||
| B14 | K11 | BR/YL | 16 | INJECTOR CONTROL 1 | N/A | ||
| B13 | K12 | BR/DB | 16 | INJECTOR CONTROL 2 | N/A | ||
| B28 | K122 | BR/DG | 20 | TP 2 SIGNAL | N/A | ||
| B6 | K124 | DB/GY | 18 | ETC MOTOR (+) | N/A | ||
| B19 | K125 | BR/PK | 16 | GEN FIELD CONTROL | N/A | ||
| B38 | K126 | DB/LG | 18 | ETC MOTOR (-) | N/A | ||
| B12 | K13 | BR/LB | 16 | INJECTOR CONTROL 3 | N/A | ||
| B11 | K14 | BR/TN | 16 | INJECTOR CONTROL 4 | N/A | ||
| B3 | K15 | DB | 16 | COIL CONTROL 4 | 5.7L | ||
| B2 | K16 | DB/YL | 16 | COIL CONTROL 5 | N/A | ||
| B9 | K17 | DB/TN | 16 | COIL CONTROL 2 | 3.6L | ||
| B7 | K18 | DG/WT | 16 | COIL CONTROL 3 | 3.6L | ||
| B10 | K19 | DB/DG | 16 | COIL CONTROL 1 | 3.6L | ||
| B17 | K199 | BR/VT | 20 | O2 2/1 HEATER CONTROL | N/A | ||
| B20 | K2 | VT/OR | 18 | ECT SIGNAL | 3.6L | ||
| B30 | K21 | LG/WT | 18 | IAT SIGNAL | 3.6L | ||
| B21 | K22 | BR | 20 | TP 1 SIGNAL | N/A | ||
| B35 | K24 | BR/LB | 20 | CKP SIGNAL | N/A | ||
| B36 | K242 | BR/WT | 20 | KS 2 SIGNAL | N/A | ||
| B5 | K38 | BR/OR | 16 | INJECTOR CONTROL 5 | N/A | ||
| B31 | K41 | DB/LB | 20 | O2 1/1 SIGNAL | N/A | ||
| B25 | K42 | DB/OR | 20 | KS 1 SIGNAL | 5.7L | ||
| B33 | K43 | LG/DB | 20 | O2 2/1 SIGNAL | N/A | ||
| B34 | K44 | GY/DB | 20 | CMP SIGNAL | N/A | ||
| B22 | K441 | DB/BR | 20 | CMP SIGNAL 2 | 3.6L | ||
| B16 | K453 | BR/RD | 20 | MDS SOL CONTROL 6 | 5.7L | ||
| B4 | K58 | BR/VT | 16 | INJECTOR CONTROL 6 | N/A | ||
| B8 | K78 | BR/LB | 20 | VVT INTAKE CONTROL 2 | 3.6L | ||
| B9 | K85 | DB/WT | 16 | COIL CONTROL 2 | 5.7L | ||
| B29 | K855 | BR/OR | 20 | 5 VOLT SUPPLY | N/A | ||
| B10 | K86 | YL/DB | 16 | COIL CONTROL 1 | 5.7L | ||
| B27 | K900 | DB/DG | 20 | SENSOR GROUND | N/A | ||
| B32 | K904 | LB/GY | 20 | O2 RETURN (DOWNSTREAM) | N/A | ||
| B15 | K922 | BR/DB | 20 | TP SENSOR RETURN | N/A | ||
| B37 | K924 | PK/RD | 20 | KS 2 RETURN | 5.7L | ||
| B7 | K93 | DB/VT | 16 | COIL CONTROL 3 | 5.7L | ||
| B24 | K942 | BR/LG | 20 | KS 1 RETURN | N/A | ||
| B18 | K99 | BR/TN | 20 | O2 1/1 HEATER CONTROL | 5.7L | ||
|
|||||||
