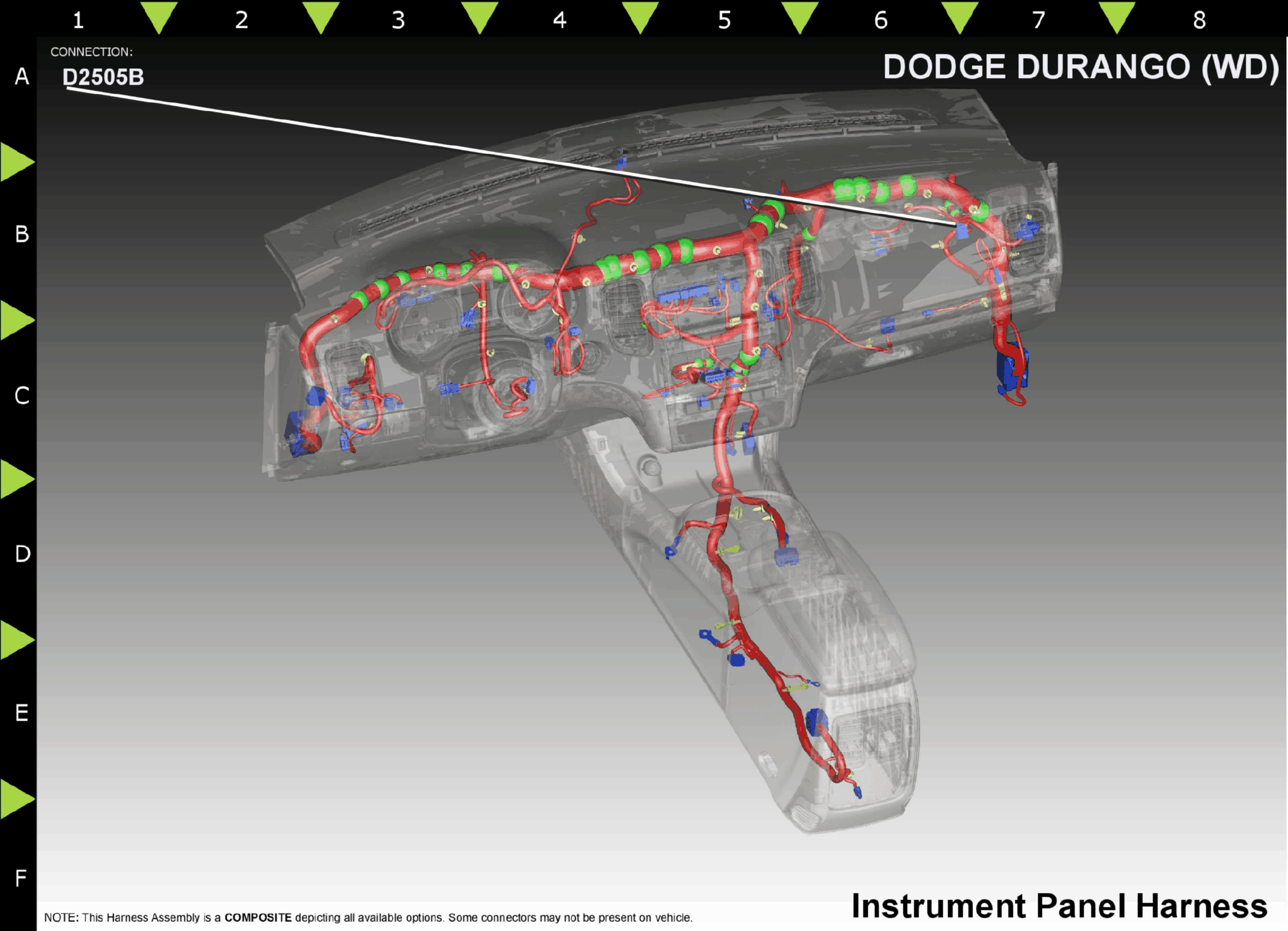

Module-Passive Entry C2 (D2505B)
Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 14520152
Part Description: Not Available
Connector No: D2505B
Option: Standard
Repair Kit Part Number: Not Available

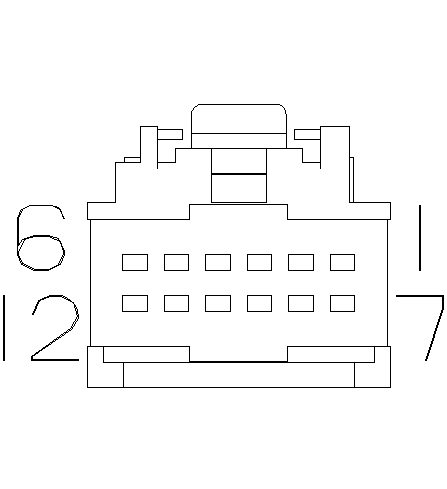

Cavity Count: 12
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| B1 | D920 | GY | 22 | PASSIVE ENTRY ANTENNA 1 SIGNAL | N/A | ||
| B2 | D921 | GY/BR | 22 | PASSIVE ENTRY ANTENNA 1 RETURN | N/A | ||
| B3 | D922 | GY/OR | 22 | PASSIVE ENTRY ANTENNA 2 SIGNAL | N/A | ||
| B4 | D923 | GY/VT | 22 | PASSIVE ENTRY ANTENNA 2 RETURN | N/A | ||
| B5 | D924 | GY/YL | 22 | PASSIVE ENTRY ANTENNA 3 SIGNAL | N/A | ||
| B6 | D925 | GY/DB | 22 | PASSIVE ENTRY ANTENNA 3 RETURN | N/A | ||
| B7 | D926 | GY/LB | 22 | PASSIVE ENTRY ANTENNA 4 SIGNAL | N/A | ||
| B8 | D927 | GY/TN | 22 | PASSIVE ENTRY ANTENNA 4 RETURN | N/A | ||
|
|||||||
