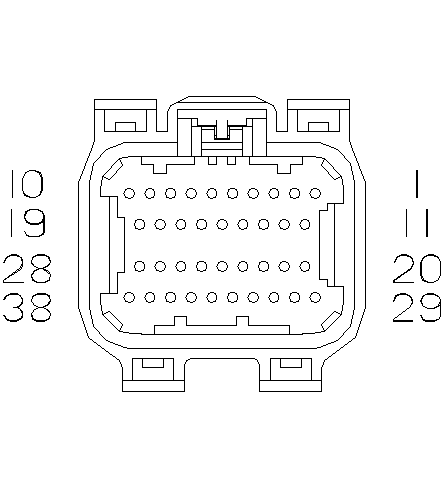

Module-Powertrain Control C4 (D3838D)

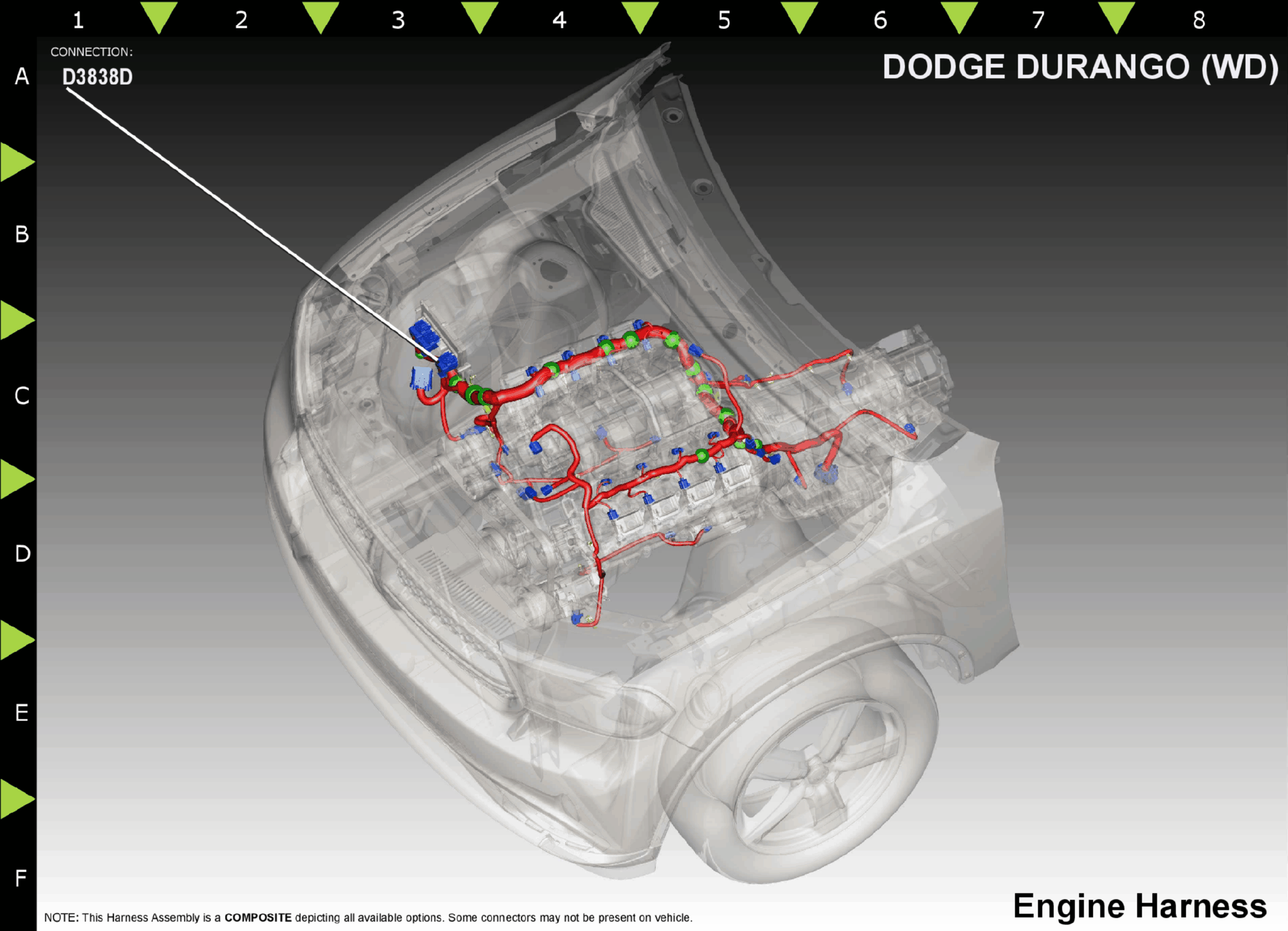

Harness-Family: Engine
Color: GREEN
Gender: FEMALE
Part Number: 2-1326729-5
Part Description: NGC HEADER CONNECTOR - INDEX D
Connector No: D3838D
Option: Standard
Repair Kit Part Number: 05083225AA
Cavity Count: 38
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| D15 | T1 | LB/VT | 20 | TRS T1 SIGNAL | N/A | ||
| D11 | T118 | DG | 20 | LP VFS CONTROL | N/A | ||
| D34 | T13 | DG/VT | 20 | SPEED SENSOR GROUND | N/A | ||
| D32 | T14 | DG/BR | 20 | OUTPUT SPEED SIGNAL | N/A | ||
| D4 | T140 | YL/PK | 20 | MS CONTROL | N/A | ||
| D30 | T147 | DG/YL | 20 | 2C PRESSURE SIGNAL | N/A | ||
| D18 | T15 | YL/VT | 18 | TRANSMISSION CONTROL | N/A | ||
| D19 | T16 | YL/OR | 16 | TRANSMISSION CONTROL OUTPUT | N/A | ||
| D28 | T16 | YL/OR | 16 | TRANSMISSION CONTROL OUTPUT | N/A | ||
| D38 | T16 | YL/OR | 16 | TRANSMISSION CONTROL OUTPUT | N/A | ||
| D10 | T20 | WT/DG | 20 | L/R CONTROL | N/A | ||
| D6 | T219 | YL/LG | 20 | 2C CONTROL | N/A | ||
| D2 | T259 | YL | 20 | 4C CONTROL | N/A | ||
| D21 | T29 | YL/WT | 20 | UD PRESSURE SIGNAL | N/A | ||
| D16 | T3 | LB/YL | 20 | TRS T3 SIGNAL | N/A | ||
| D31 | T38 | YL/BR | 20 | LINE PRESSURE SIGNAL | N/A | ||
| D26 | T4 | DG/LB | 20 | TRS T4 SIGNAL | N/A | ||
| D27 | T41 | YL/DB | 20 | TRS T41 SIGNAL | N/A | ||
| D37 | T42 | DG/RD | 20 | TRS T42 SIGNAL | N/A | ||
| D20 | T48 | BR/YL | 20 | 4C PRESSURE SIGNAL | N/A | ||
| D29 | T50 | YL/TN | 20 | L/R PRESSURE SIGNAL | N/A | ||
| D33 | T52 | DG/WT | 20 | INPUT SPEED SIGNAL | N/A | ||
| D35 | T54 | DG/OR | 20 | TRANSMISSION TEMPERATURE SIGNAL | N/A | ||
| D8 | T59 | YL/LB | 20 | UD CONTROL | N/A | ||
| D1 | T60 | YL/GY | 20 | OD CONTROL (RFE)/1-2/4-5 SOLENOID CONTROL (NAG1) | N/A | ||
| D22 | T9 | DG/TN | 20 | OD PRESSURE SIGNAL | N/A | ||
| D12 | Z903 | BK | 16 | GROUND | N/A | ||
| D13 | Z903 | BK | 16 | GROUND | N/A | ||
| D14 | Z903 | BK | 16 | GROUND | N/A | ||
|
|||||||
