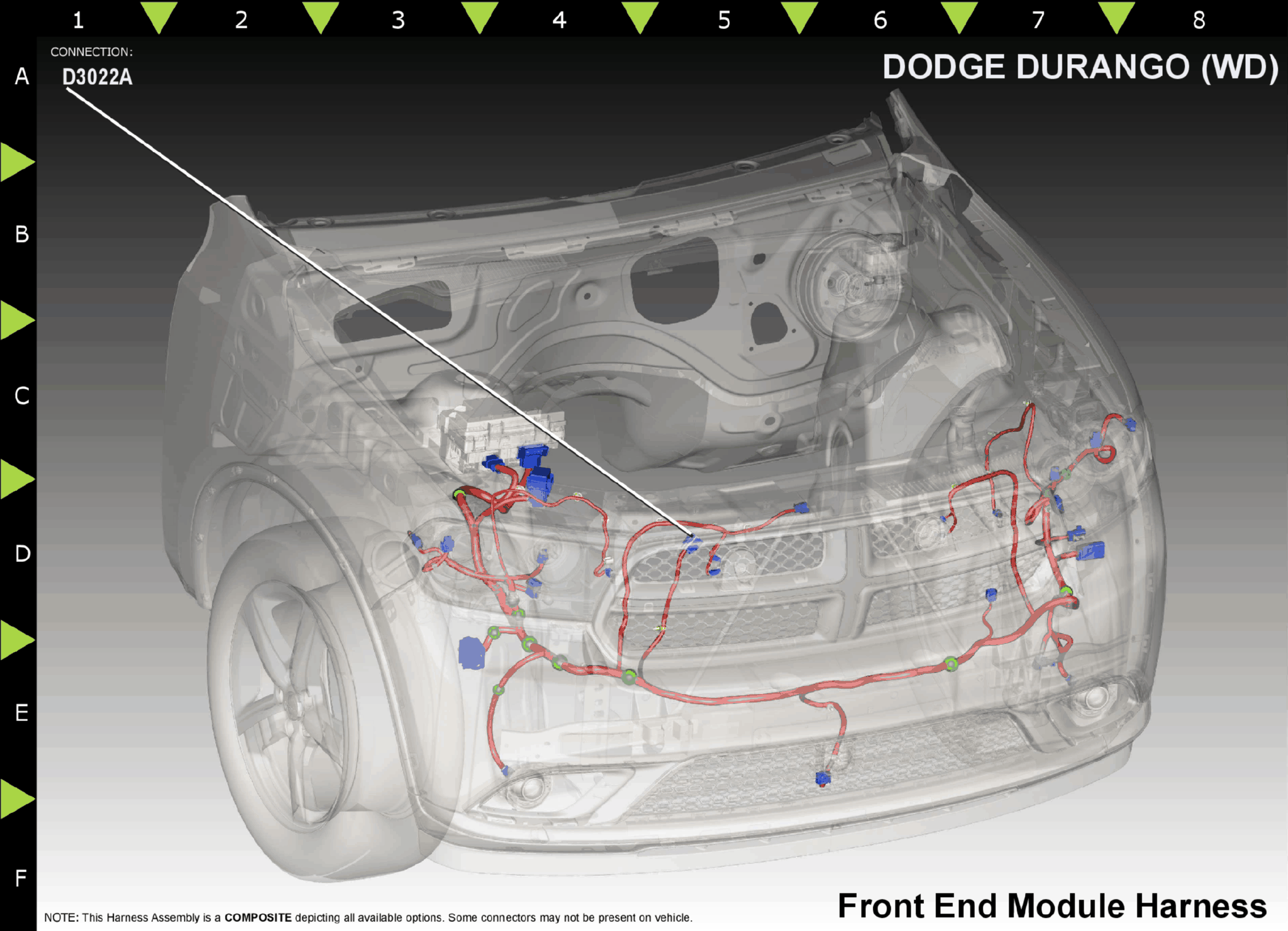

Fan Module-Radiator Cooling C1 (D3022A)
Harness-Family: Front_End_Module
Color: DARK GRAY
Gender: FEMALE
Part Number: 7283-5595-10
Part Description: YESC CONNECTOR SUB ASSEMBLY

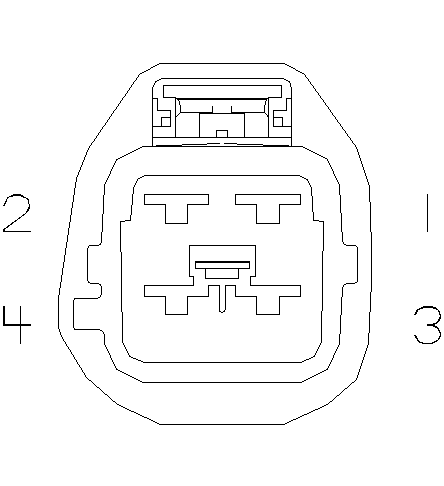

Connector No: D3022A
Option: STANDARD DUTY COOLING
Repair Kit Part Number: 68032865AB
Cavity Count: 4
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | N24 | DG | 10 | HIGH SPEED RAD FAN CONTROL | N/A |
| 2 | Z906 | BK | 10 | GROUND | N/A |
| 3 | N23 | DB | 10 | LOW SPEED RAD FAN CONTROL | N/A |
| A1 | A924 | RD | 06 | FUSED B(+) | N/A |
| A2 | Z906 | BK | 06 | GROUND | N/A |
| A4 | K175 | BR | 20 | RAD FAN CONTROL | N/A |
