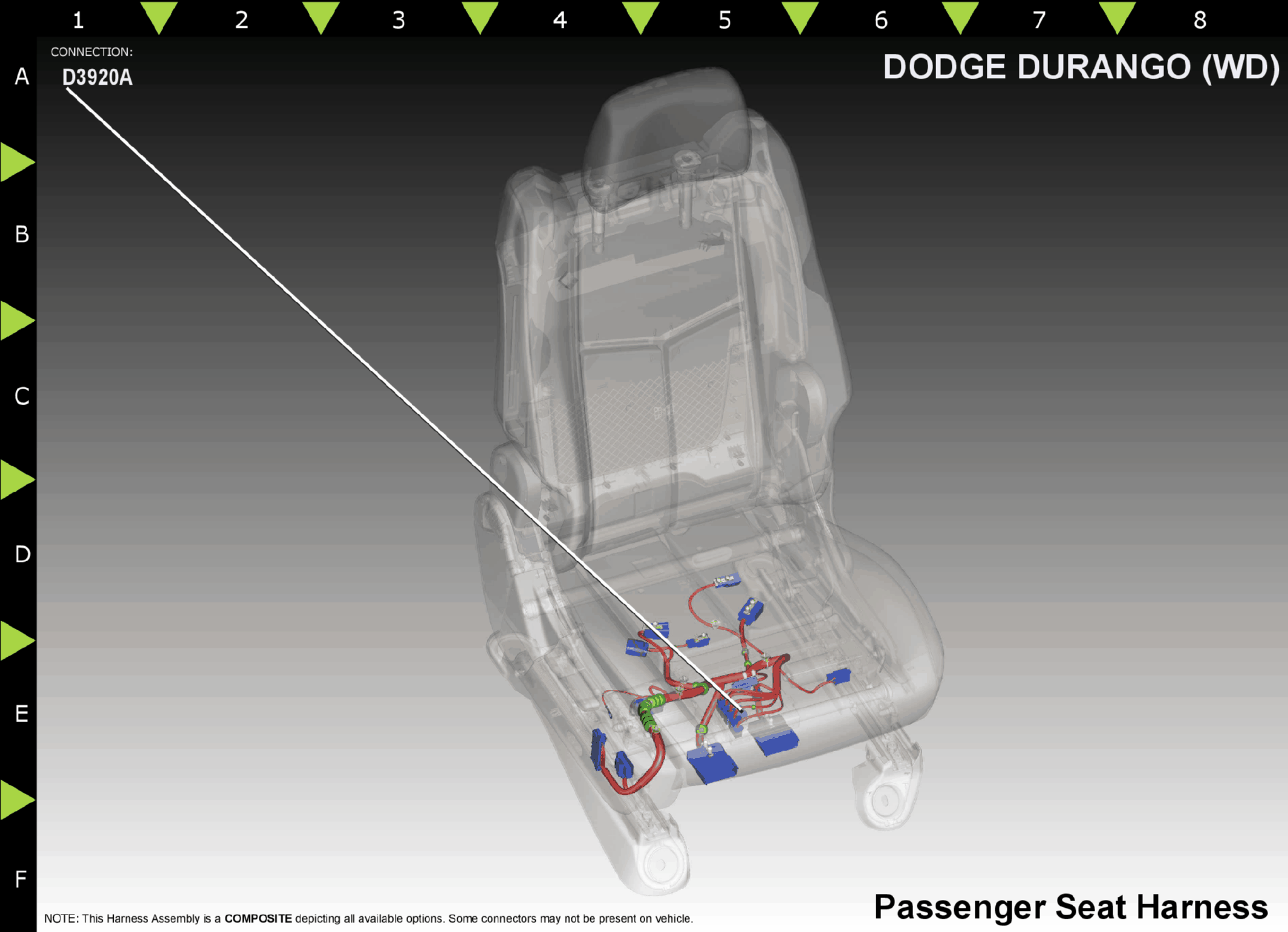

Module-Inverter (D3920A)
Harness-Family: Seat_Pass
Color: BLACK
Gender: FEMALE
Part Number: 1456471-1
Part Description: 8P UNSEALED HYBRID PLUG ASSEMBLY
Connector No: D3920A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 8
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option |
|---|---|---|---|---|---|
| 1 | P802 | LG | 14 | 110 VOLT AC LINE 2 | N/A |
| 4 | A904 | RD | 14 | FUSED B(+) | N/A |
| 5 | P801 | LG | 16 | 110 VOLT AC LINE 1 | N/A |
| 6 | P807 | LG | 22 | INVERTER SWITCH SIGNAL | N/A |
| 7 | P806 | LG | 22 | INVERTER STATUS INDICATOR DRIVER | N/A |
| 8 | Z919 | BK | 14 | GROUND | N/A |
