Module-Drive Train Control C1 (D3872A)

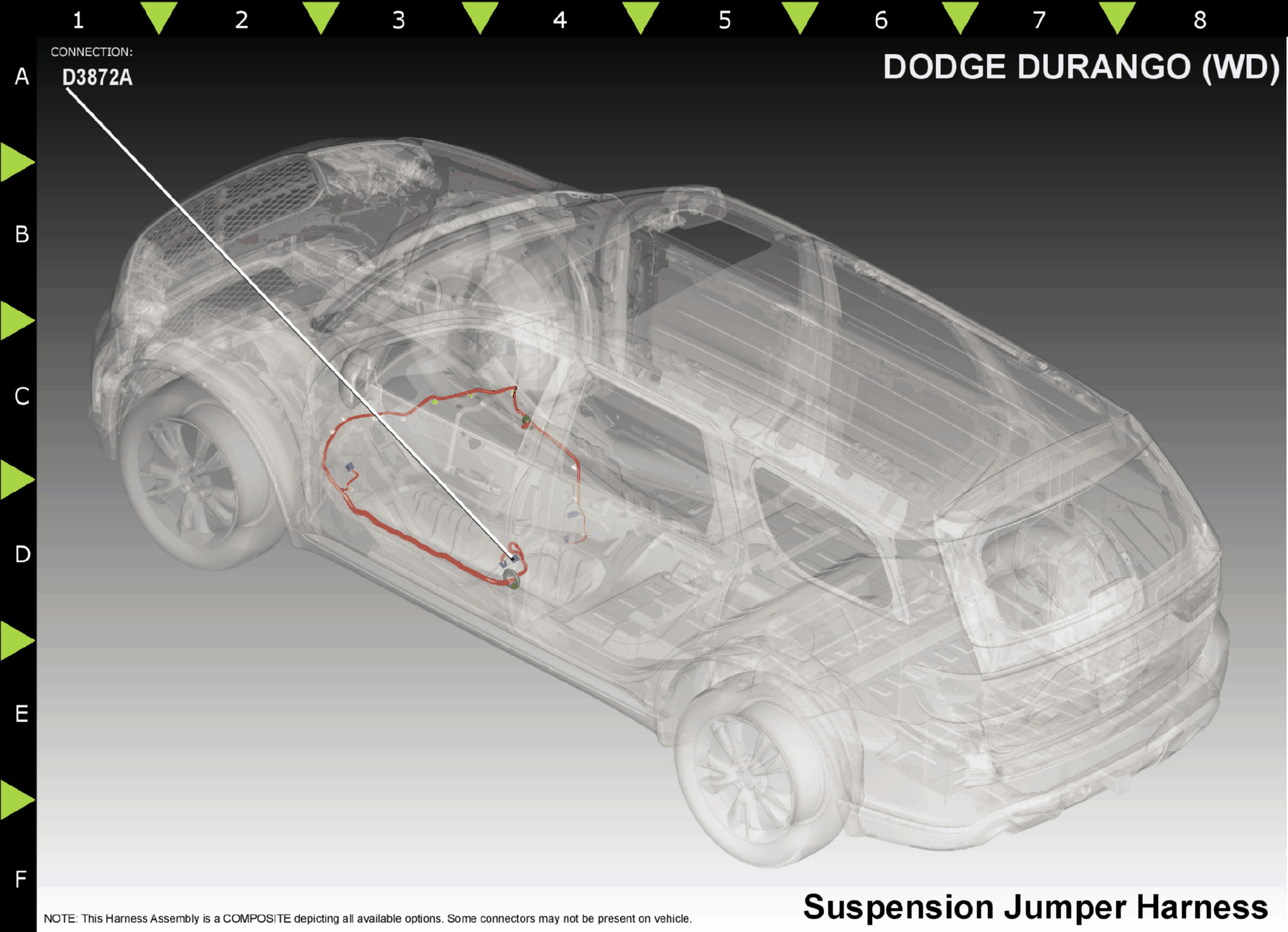

Harness-Family: Suspension_Jumper
Color: BLUE
Gender: FEMALE
Part Number: 7283-6456-90
Part Description: KAIZEN YESC SUB ASSEMBLY
Connector No: D3872A
Option: Standard
Repair Kit Part Number: 68065019AA
Cavity Count: 16
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | T301 | DG/YL | 16 | SWITCHED BATTERY SOLENOID SUPPLY | N/A | ||
| 2 | G95 | VT/BR | 20 | NEUTRAL INDICATOR | N/A | ||
| 3 | T313 | YL/LG | 20 | MODE SENSOR SIGNAL | N/A | ||
| 4 | F946 | RD/LG | 20 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A | ||
| 5 | D302 | DG | 20 | CAN C (-) | N/A | ||
| 6 | D301 | WT | 20 | CAN C (+) | N/A | ||
| 7 | K77 | BR/WT | 20 | TRANSFER CASE POSITION SENSOR INPUT | N/A | ||
| 8 | K977 | BR | 20 | MODE SELECT | N/A | ||
| 9 | T317 | YL/TN | 16 | STEP MOTOR CONTROL D | N/A | ||
| 10 | K594 | BR/LG | 20 | DRIVETRAIN SENSOR RETURN | N/A | ||
| 11 | K504 | BR | 20 | DRIVETRAIN 5 VOLT SUPPLY | N/A | ||
|
|||||||
