Module-Body Control C4/D
Harness-Family: HDLP_Dash
Color: NATURAL
Gender: FEMALE
Part Number: 13850156_13850159
Part Description: Not Available

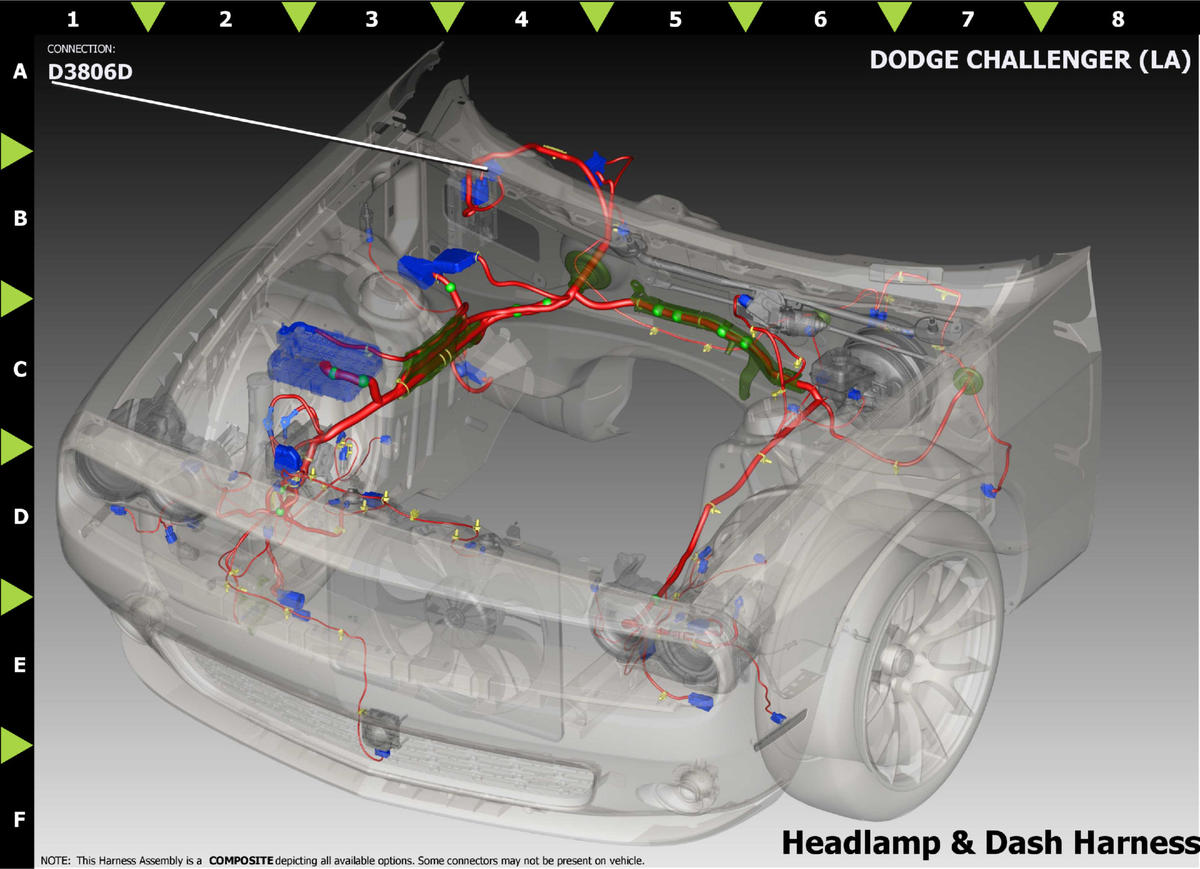

Connector No: D3806D
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: 24
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | L77 | WH/BN | 0.75 | LEFT FRONT PARK LAMP DRIVER | N/A | ||
| 2 | L44 | WH/BG | 1.0 | RIGHT LOW BEAM DRIVER | N/A | ||
| 3 | L142 | PK | 0.75 | RIGHT FRONT SIDEMARKER LAMP CONTROL | N/A | ||
| 5 | L34 | WH/GY | 0.75 | RIGHT HIGH BEAM DRIVER | N/A | ||
| 13 | L90 | WH/OG | 0.75 | RIGHT FRONT FOG LAMP CONTROL | N/A | ||
| 14 | L61 | WH/GY | 0.75 | LEFT FRONT TURN LAMP DRIVER | N/A | ||
| 17 | D403 | OG/DB | 0.35 | LIN BUS CBC 3 | N/A | ||
| 18 | B15 | DG/WH | 0.50 | BRAKE SIGNAL 1 | N/A | ||
| 19 | Z420 | BK/OG | 0.50 | GROUND | N/A | ||
| 21 | B20 | DG/OG | 0.50 | BRAKE FLUID LEVEL SIGNAL | N/A | ||
| 22 | G31 | VT/GN | 0.50 | AAT SIGNAL | N/A | ||
| 23 | G931 | VT/BN | 0.50 | SENSOR GROUND | N/A | ||
|
|||||||
