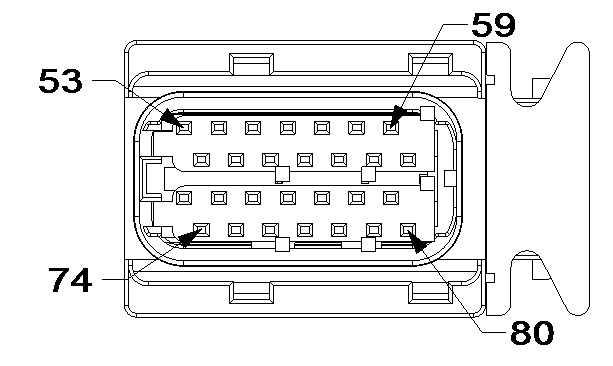

Module-Transmission Control C2 (Standard) Connector End View (D3855B)

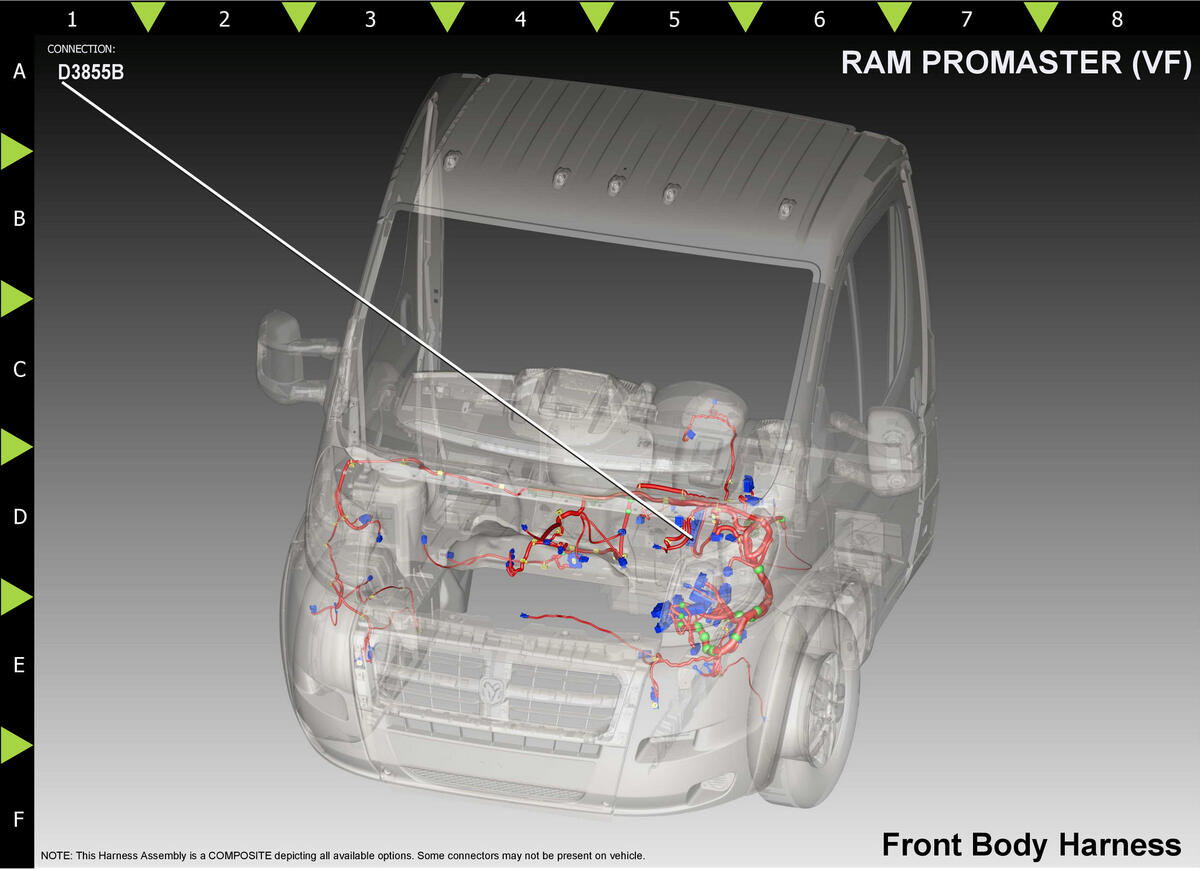

Harness-Family: Body_Front
Color: BLACK
Gender: FEMALE
Part Number: 1/01611/87
Part Description: Not Available
Connector No: D3855B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 59 | T190 | BU/BK | 0.35 | SENSOR GROUND | 407 | ||
| 61 | Z909 | BU/GN | 0.35 | GROUND | 407 | ||
| 65 | Z930 | BK | 0.5 | GROUND | 3.0 | ||
| 67 | T41 | GY/BK | 0.35 | TRS T1 SIGNAL | 3.0 | ||
| 68 | T3 | GY/GN | 0.35 | TRS T3 SIGNAL | 3.0 | ||
| 69 | B16 | GN/WH | 0.35 | BRAKE SIGNAL 2 | 3.0 | ||
| 74 | T42 | GY/RD | 0.35 | TRS T2 SIGNAL | 3.0 | ||
| 77 | T302 | WH/RD | 0.35 | SPORT SWITCH SIGNAL | 3.0 | ||
| 78 | T192 | WH/VT | 0.35 | SENSOR GROUND | 407 | ||
| 79 | F895 | BU/RD | 0.35 | 5 VOLT SUPPLY | 407 | ||
|
|||||||
