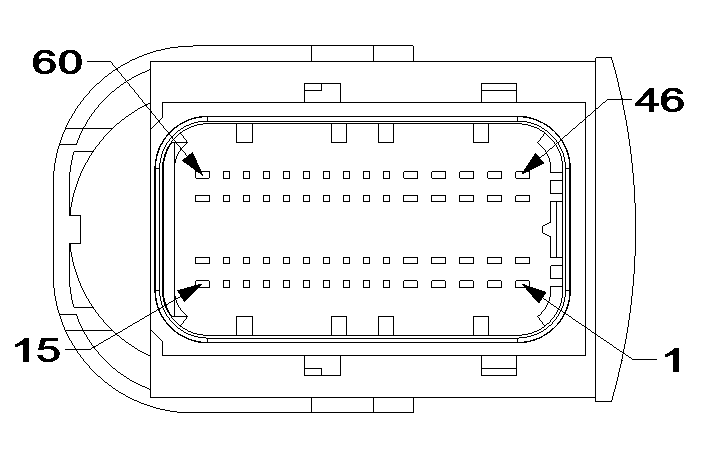

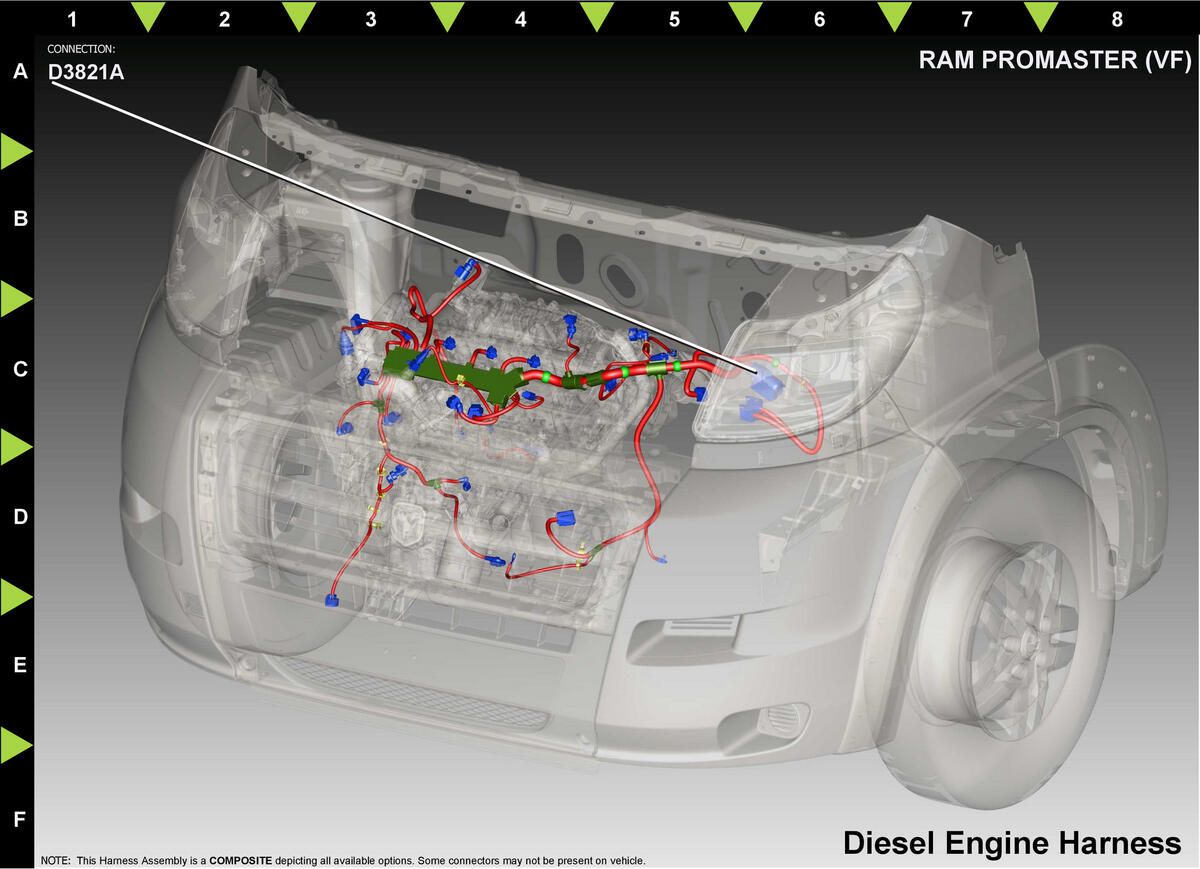

Module-Powertrain Control C1 (3.0L) Connector End View (D3821A)
Harness-Family: Engine_30L
Color: BLACK
Gender: FEMALE
Part Number: 284742-1
Part Description: Not Available
Connector No: D3821A
Option: 3.0L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K13 | OG/BK | 1.5 | INJECTOR CONTROL 3 | 3.0 | ||
| 2 | K12 | GY | 1.5 | INJECTOR CONTROL 2 | 3.0 | ||
| 3 | K426 | OG/GN | 0.75 | SCR DOSING RTN | 3.0 | ||
| 4 | K541 | WH/GY | 0.75 | VGT SOLENOID CONTROL | 3.0 | ||
| 5 | K511 | RD/GN | 0.5 | OIL LEVEL MODE SENSOR RETURN | 3.0 | ||
| 6 | G6 | OG/RD | 0.5 | OIL PRESSURE SIGNAL | 3.0 | ||
| 7 | K437 | YE/GN | 0.5 | VGT SENSOR SUPPLY | 3.0 | ||
| 8 | F855 | BU/GN | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 9 | K834 | YE/BK | 0.5 | EGR 5 VOLT SUPPLY | 3.0 | ||
| 10 | K668 | RD/YE | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 11 | K350 | BU | 0.5 | FUEL PRESSURE 5 VOLT SUPPLY | 3.0 | ||
| 13 | K844 | OG/BU | 0.75 | CMP 5 VOLT SUPPLY | 3.0 | ||
| 14 | K44 | WH/YE | 0.5 | CMP SIGNAL | 3.0 | ||
| 15 | K366 | BU/GN | 0.75 | FUEL QUANTITY SOLENOID 12 VOLT SUPPLY | 3.0 | ||
| 16 | K11 | BN/BK | 1.5 | INJECTOR CONTROL 1 | 3.0 | ||
| 17 | K14 | OG | 1.5 | INJECTOR CONTROL 4 | 3.0 | ||
| 18 | K428 | BN/BK | 0.75 | SCR DOSING SIG | 3.0 | ||
| 23 | K122 | BU/RD | 0.5 | TP 2 SIGNAL | 3.0 | ||
| 24 | K934 | VT | 0.5 | EGR SENSOR GROUND | 3.0 | ||
| 25 | K690 | GY/BK | 0.5 | COMBO PRESS AND TEMP SNSR RTN | 3.0 | ||
| 26 | K359 | WH/GN | 0.5 | FUEL PRESSURE SENSOR GROUND | 3.0 | ||
| 28 | K944 | WH/BK | 0.5 | CMP GROUND | 3.0 | ||
| 30 | K369 | WH/YE | 0.75 | FUEL PRESSURE 12 VOLT SUPPLY | 3.0 | ||
| 31 | K613 | BN/WH | 1.5 | INJECTOR 3 CONTROL | 3.0 | ||
| 32 | K611 | WH/BU | 1.5 | INJECTOR 1 CONTROL | 3.0 | ||
| 34 | K448 | WH/BU | 0.75 | ETC MOTOR (-) | 3.0 | ||
| 35 | K684 | RD/BK | 0.75 | EGR CONTROL 2 | 3.0 | ||
| 36 | K20 | VT/RD | 0.5 | GEN FIELD CONTROL | 3.0 | ||
| 37 | K436 | BN/BK | 0.5 | VGT SENSOR RETURN | 3.0 | ||
| 38 | K22 | YE/GN | 0.5 | TP 1 SIGNAL | 3.0 | ||
| 39 | K683 | OG | 0.5 | EGR SIGNAL | 3.0 | ||
| 40 | K37 | BU/WH | 0.5 | BOOST PRESSURE SIGNAL | 3.0 | ||
| 41 | K181 | WH/RD | 0.5 | FUEL PRESSURE SIGNAL | 3.0 | ||
| 44 | K925 | RD/GN | 0.75 | CKP GROUND | 3.0 | ||
| 45 | K646 | WH/BK | 0.75 | FUEL PRESSURE REGULATOR CONTROL | 3.0 | ||
| 46 | K612 | VT | 1.5 | INJECTOR 2 CONTROL | 3.0 | ||
| 48 | K614 | WH | 1.5 | INJECTOR 4 CONTROL | 3.0 | ||
| 49 | K447 | GY/GN | 0.75 | ETC MOTOR (+) | 3.0 | ||
| 50 | K682 | BU/BK | 0.75 | EGR CONTROL 1 | 3.0 | ||
| 51 | K521 | RD/WH | 0.5 | OIL LEVEL MODE SENSOR SIGNAL | 3.0 | ||
| 53 | K435 | GY/WH | 0.5 | VGT SENSOR SIGNAL | 3.0 | ||
| 55 | K378 | GN/YE | 0.5 | IAT SIGNAL | 3.0 | ||
| 57 | K2 | BU/BK | 0.5 | ECT SIGNAL | 3.0 | ||
| 58 | K200 | GY/RD | 0.5 | COOLANT TEMPERATURE SENSOR RETURN | 3.0 | ||
| 59 | K24 | WH/VT | 0.75 | CKP SIGNAL | 3.0 | ||
| 60 | K365 | OG/BK | 0.75 | FUEL QUANTITY CONTROL | 3.0 | ||
|
|||||||
