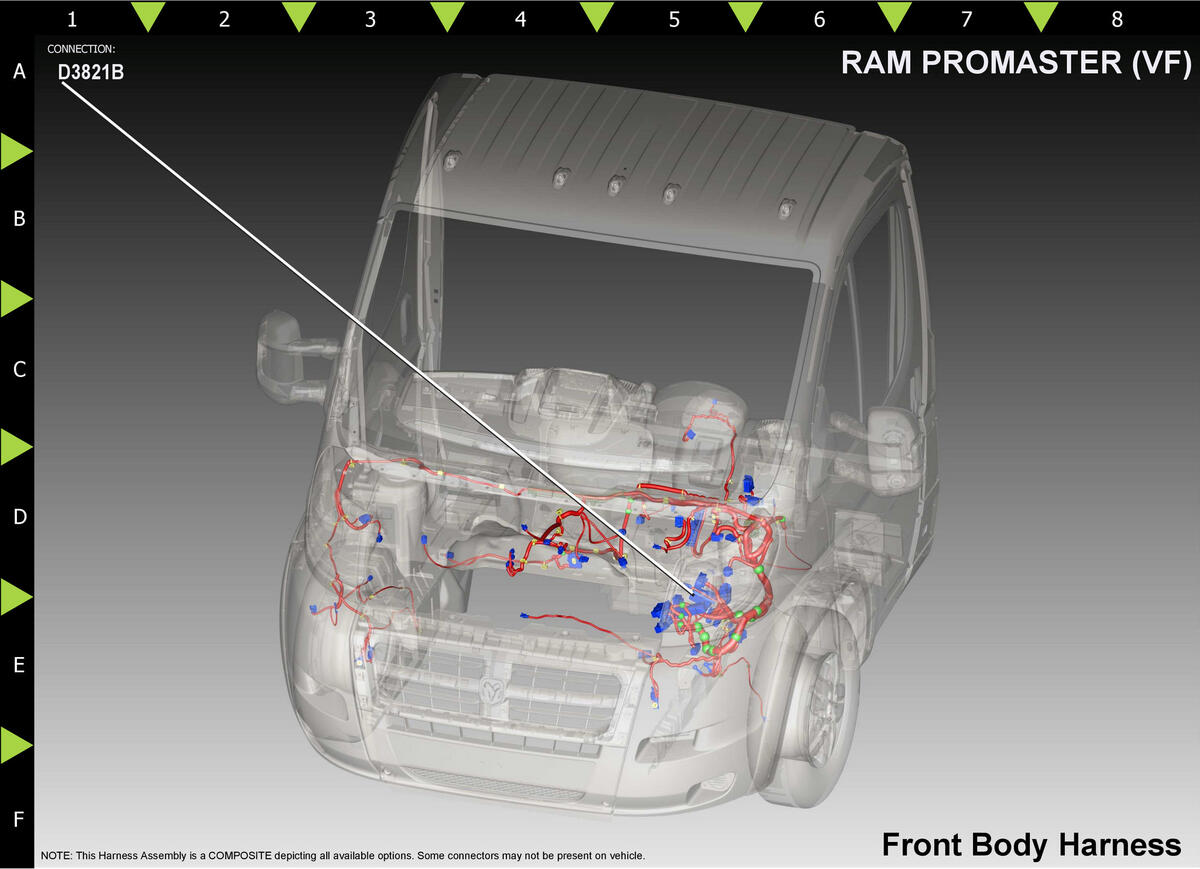

Module-Powertrain Control C2 (2.3L) Connector End View (D3821B)
Harness-Family: Body_Front
Color: BLACK
Gender: FEMALE
Part Number: 1/15141/07
Part Description: Not Available
Connector No: D3821B
Option: 2.3L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 36 | K230 | BN/OG | 0.35 | CLUTCH SNSR FEED | N/A | ||
| 52 | K233 | VT/RD | 0.35 | CLUTCH SNSR SIGNAL | N/A | ||
| 55 | K245 | BK/BL | 0.35 | CLUTCH SNSR GND | N/A | ||
| 69 | D65 | GN | 0.35 | CAN C (+) | N/A | ||
| 70 | D64 | BN | 0.35 | CAN C (-) | N/A | ||
| 83 | B16 | BN/BK | 0.35 | BRAKE SIGNAL 2 | N/A | ||
| 88 | F307 | BL/GN | 0.35 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | N/A | ||
| 94 | K31 | WH/OG | 0.35 | FUEL PUMP CONTROL | N/A | ||
|
|||||||
