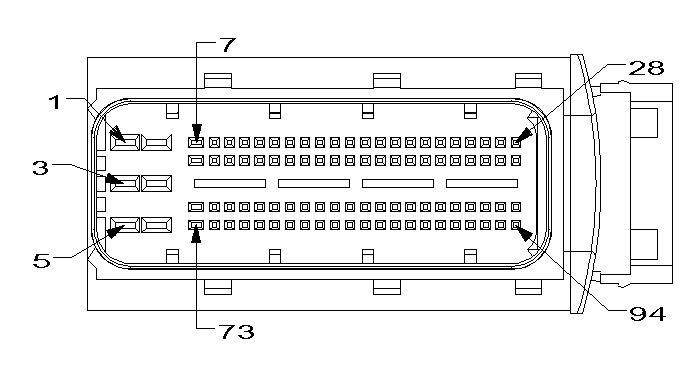

Module-Powertrain Control C2 (3.0L) Connector End View (D3821B)
Harness-Family: Body_Front
Color: BLACK
Gender: FEMALE
Part Number: 284743-1
Part Description: Not Available
Connector No: D3821B
Option: 3.0L
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | A33 | RD/WH | 1.0 | FUSED B(+) | 3.0 | ||
| 2 | Z916 | BK | 2.5 | GROUND | 3.0 | ||
| 3 | A35 | RD/YE | 0.75 | FUSED B(+) | 3.0 | ||
| 4 | Z916 | BK | 2.5 | GROUND | 3.0 | ||
| 5 | A35 | RD/YE | 0.75 | FUSED B(+) | 3.0 | ||
| 6 | Z916 | BK | 2.5 | GROUND | 3.0 | ||
| 7 | K892 | BN/RD | 0.75 | O2 1/1 HEATER CONTROL | 3.0 | ||
| 8 | K49 | GY | 0.5 | ENGINE CHARGE AIR TEMPERATURE OUT SIGNAL | 3.0 | ||
| 9 | K915 | BN/BU | 0.5 | SENSOR GROUND | 3.0 | ||
| 10 | K616 | BN/YE | 0.5 | INLET AIR PRESSURE SIGNAL | 3.0 | ||
| 11 | K648 | OG/BU | 0.5 | HUMIDITY SIGNAL | 3.0 | ||
| 12 | C818 | BU/GY | 0.35 | A/C PRESSURE 5 VOLT SUPPLY | 025 & 3.0 | ||
| 13 | K188 | RD/BK | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 14 | K354 | BU/WH | 0.5 | EXHAUST DIFFERENTIAL PRESSURE 5 VOLT SUPPLY | 3.0 | ||
| 15 | K110 | WH/RD | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 16 | K852 | GY | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 17 | K854 | WH/OG | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 18 | K112 | RD/BU | 0.5 | 5 VOLT SUPPLY | 3.0 | ||
| 19 | K362 | WH/BU | 0.5 | IAT SIGNAL | 3.0 | ||
| 20 | K957 | BK/OG | 0.5 | SENSOR RETURN | 3.0 | ||
| 21 | K157 | WH/YE | 0.5 | MAF SIGNAL | 3.0 | ||
| 22 | K414 | WH | 0.5 | UREA SYSTEM / TANK LEVEL SIG 1 | 3.0 & 40 | ||
| 23 | D27 | GN | 0.5 | CAN C (+) | 3.0 & 40 | ||
| 24 | D65 | GN | 0.35 | CAN C (+) | 3.0 & 407 | ||
| 25 | D64 | BN | 0.35 | CAN C (-) | 3.0 & 407 | ||
| 27 | C13 | WH/VT | 0.35 | A/C CLUTCH CONTROL | 025 & 3.0 | ||
| 28 | K51 | OG/WH | 0.35 | ASD RELAY CONTROL | 3.0 | ||
| 30 | G123 | OG/GY | 0.35 | WATER IN FUEL SENSOR SIGNAL | 3.0 | ||
| 31 | K64 | GY/WH | 0.5 | SENSOR RETURN | 3.0 | ||
| 32 | K186 | GY/BN | 0.5 | EXHAUST TEMPERATURE SENSOR 4 SIGNAL | 3.0 & 40 | ||
| 33 | K69 | VT/WH | 0.5 | IAT SIGNAL | 3.0 | ||
| 34 | C918 | BN/GN | 0.35 | A/C PRESSURE RETURN | 025 & 3.0 | ||
| 35 | K164 | BK/RD | 0.35 | FILTER TEMPERATURE SENSOR RETURN | 3.0 | ||
| 36 | K951 | BK/WH | 0.5 | EXHAUST DIFFERENTIAL PRESSURE SENSOR GROUND | 3.0 | ||
| 37 | K487 | VT | 0.5 | EXHAUST TEMPERATURE SENSOR 4 RETURN | 3.0 & 40 | ||
| 38 | K167 | BN/WH | 0.5 | APP SENSOR GROUND 1 | 3.0 | ||
| 39 | K400 | VT/BK | 0.5 | APP SENSOR GROUND 2 | 3.0 | ||
| 41 | K936 | VT/GN | 0.5 | SENSOR GROUND | 3.0 | ||
| 42 | A611 | RD/BN | 0.75 | FUSED B(+) | 3.0 | ||
| 43 | T22 | GN/BK | 0.5 | BACKUP LAMP SWITCH SIGNAL | 3.0 | ||
| 45 | D28 | BN | 0.5 | CAN C (-) | 3.0 & 40 | ||
| 49 | N112 | YE/BK | 0.35 | RADIATOR FAN RELAY CONTROL | N/A | ||
| 50 | K175 | YE/RD | 0.35 | RADIATOR FAN RELAY CONTROL | N/A | ||
| 51 | C115 | GY/BU | 0.5 | DEFOGGER RELAY CONTROL | 3.0 | ||
| 52 | T110 | GN/RD | 0.5 | VACUUM PUMP RELAY CONTROL | 3.0 & 40 | ||
| 53 | F26 | BN/WH | 0.35 | IGNITION SWITCH OUTPUT (START) | 3.0 | ||
| 54 | F307 | BU/GN | 0.35 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | 3.0 | ||
| 56 | C18 | BU/BN | 0.35 | A/C PRESSURE SIGNAL | 025 & 3.0 | ||
| 57 | N54 | WH/GY | 0.35 | FUEL FILTER TEMPERATURE SIGNAL | 3.0 | ||
| 58 | K355 | VT/BK | 0.5 | EXHAUST DIFFERENTIAL PRESSURE SIGNAL | 3.0 | ||
| 59 | K308 | BU/BN | 0.5 | CRANKCASE PRESSURE SENSOR SIGNAL 2 | 3.0 | ||
| 60 | K23 | GY/GN | 0.5 | APP SIGNAL 1 | 3.0 | ||
| 61 | K29 | BN/BK | 0.5 | APP SIGNAL 2 | 3.0 | ||
| 63 | K734 | BU/BK | 0.5 | O2 1/1 SIGNAL | 3.0 | ||
| 64 | K89 | BN/OG | 0.5 | O2 1/1 POSITIVE CURRENT CONTROL | 3.0 | ||
| 65 | K485 | VT/OG | 0.5 | EGR TEMPERATURE SENSOR RETURN | 3.0 | ||
| 69 | K401 | BN/VT | 0.5 | SCR RELAY 1 CONTROL | 3.0 & 40 | ||
| 73 | K482 | GY/BK | 0.75 | DEF SUPPLY PUMP CONTROL | 3.0 & 40 | ||
| 74 | K173 | YE/GN | 0.5 | RADIATOR FAN RELAY CONTROL | 3.0 | ||
| 75 | K31 | WH/OG | 0.35 | FUEL PUMP CONTROL | 3.0 | ||
| 77 | K420 | BK | 0.75 | UREA TANK COMMON SENSOR RTN | 3.0 & 40 | ||
| 79 | K484 | GN/YE | 0.5 | EXHAUST TEMPERATURE SENSOR 1 RETURN | 3.0 | ||
| 80 | K185 | VT/YE | 0.5 | EXHAUST TEMPERATURE SENSOR 1 SIGNAL | 3.0 | ||
| 81 | K486 | WH/OG | 0.5 | EXHAUST TEMPERATURE SENSOR 3 RETURN | 3.0 & 40 | ||
| 82 | K384 | BU | 0.5 | EXHAUST TEMPERATURE SENSOR 3 SIGNAL | 3.0 & 40 | ||
| 83 | K483 | WH/BK | 0.5 | EXHAUST TEMPERATURE SENSOR 2 RETURN | 3.0 | ||
| 84 | K372 | OG/BK | 0.5 | EXHAUST TEMPERATURE SENSOR 2 SIGNAL | 3.0 | ||
| 85 | K890 | GY/YE | 0.5 | O2 1/1 SENSOR RETURN | 3.0 | ||
| 87 | K302 | BU/GN | 0.5 | CRANKCASE PRESSURE SENSOR SIGNAL | 3.0 | ||
| 88 | B16 | GN/WH | 0.35 | BRAKE SIGNAL 2 | 3.0 | ||
| 89 | K50 | BK/YE | 0.5 | ENGINE CHARGE AIR TEMPERATURE OUT RETURN | 3.0 | ||
| 90 | D509 | WH/BN | 0.5 | LIN BUS | 3.0 | ||
| 93 | K481 | BN/BK | 0.75 | DEF PURGE PUMP CONTROL | 3.0 & 40 | ||
|
|||||||
