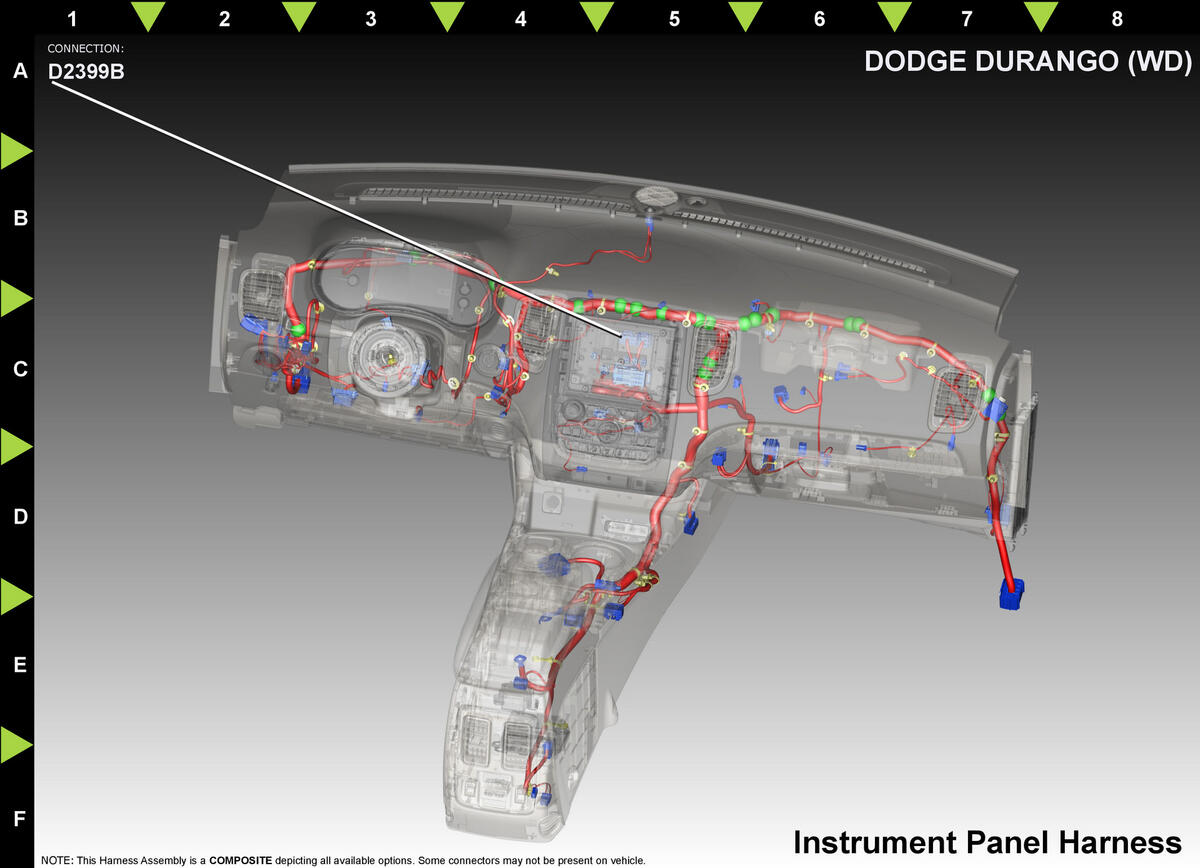

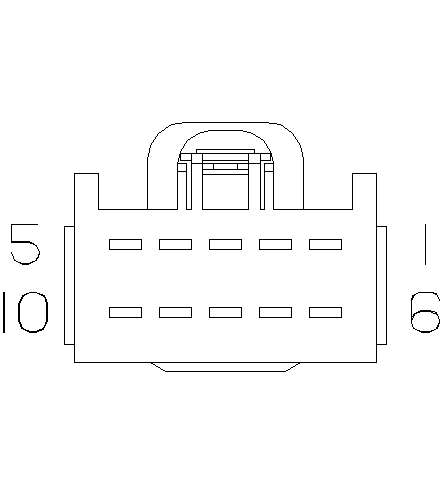

Module-Trailer Tow C2 (Standard) Connector End View (D2399B)
Harness-Family: IP
Color: GRAY
Gender: FEMALE
Part Number: 7283-6457-40
Part Description: Not Available
Connector No: D2399B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | D196 | YE | 0.50 | CAN C (-) | N/A | ||
| 2 | D197 | OG | 0.50 | CAN C (+) | N/A | ||
| 3 | F889 | DG/PK | 0.50 | 8 VOLT SUPPLY | N/A | ||
| 4 | B406 | DG/OG | 0.50 | TRAILER TOW BRAKE SIGNAL 2 | N/A | ||
| 5 | B403 | DG/BK | 0.50 | TRAILER TOW BRAKE SIGNAL REFERENCE | N/A | ||
| 6 | B404 | DG/GN | 0.50 | TRAILER TOW BRAKE SIGNAL 1 | N/A | ||
| 7 | B405 | DG/BG | 0.50 | TRAILER TOW BRAKE SWITCH RETURN | N/A | ||
| 8 | B407 | DG/BU | 0.50 | TRAILER TOW BRAKE SWITCH INCREASE | N/A | ||
| 9 | B402 | DG/VT | 0.50 | TRAILER TOW BRAKE SWITCH DECREASE | N/A | ||
| 10 | F949 | PK/GN | 0.75 | FUSED IGNITION RUN/START CONTROL OUTPUT | N/A | ||
|
|||||||
