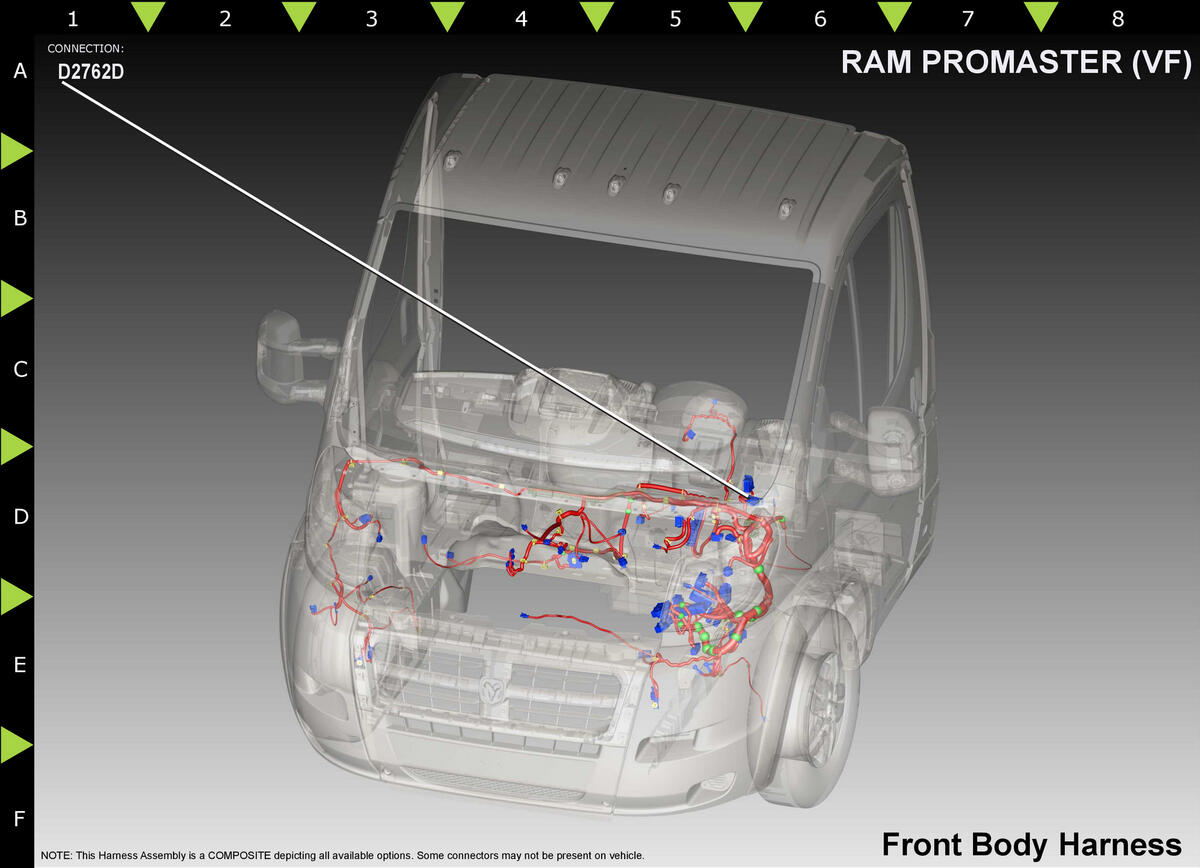

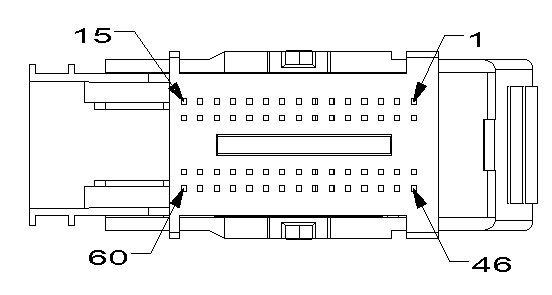

Module-Body Control C4 (Standard) Connector End View (D2762D)
Harness-Family: Body_Front
Color: BLACK
Gender: FEMALE
Part Number: 15494253
Part Description: Not Available
Connector No: D2762D
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 4 | W4 | WH/BK | 0.35 | WIPER HIGH SPEED CONTROL OUTPUT | N/A | ||
| 8 | G70 | BK/RD | 0.35 | HOOD AJAR SWITCH SENSE | ANTITHEFT ALARM | ||
| 10 | W3 | WH/DB | 0.35 | WIPER LOW SPEED CONTROL OUTPUT | N/A | ||
| 11 | B15 | WH/DB | 0.35 | BRAKE SIGNAL 1 | N/A | ||
| 12 | F500 | DB/BK | 0.35 | FUSED OUTPUT (RUN) | N/A | ||
| 13 | K66 | DB/BK | 0.35 | STEERING ANGLE SENSOR SUPPLY | ELECTRONIC STABILITY CONTROL | ||
| 15 | L58 | GN/YE | 0.35 | LEFT DRL LAMP DRIVER | DRL | ||
| 18 | B20 | WH/DB | 0.35 | BRAKE FLUID LEVEL SIGNAL | N/A | ||
| 19 | C911 | YE/BK | 0.35 | DRIVER MIRROR HEATER SUPPLY | POWER HEATED MIRRORS | ||
| 23 | B180 | OG/WH | 0.5 | BRAKE PAD WEAR SIGNAL | N/A | ||
| 25 | N12 | GY/BN | 0.5 | INERTIA SWITCH RETURN | N/A | ||
| 28 | L51 | DB/GN | 0.35 | BRAKE LAMP SWITCH OUTPUT | N/A | ||
| 30 | L59 | GN/YE | 0.5 | RIGHT DRL LAMP DRIVER | DRL | ||
| 31 | L61 | DB/WH | 0.35 | LEFT FRONT TURN LAMP DRIVER | N/A | ||
| 32 | P501 | VT/RD | 0.35 | DRIVER MIRROR TURN SIGNAL DRIVER | N/A | ||
| 40 | D42 | DB | 0.35 | CAN B (-) | N/A | ||
| 41 | D41 | WH | 0.35 | CAN B (+) | N/A | ||
| 46 | L60 | DB/BK | 0.35 | RIGHT FRONT TURN LAMP DRIVER | N/A | ||
| 47 | P502 | VT/WH | 0.35 | PASSENGER MIRROR TURN SIGNAL DRIVER | N/A | ||
| 51 | X4 | BN/GN | 0.35 | HORN RELAY CONTROL | N/A | ||
| 54 | L78 | YE/GY | 0.35 | RIGHT FRONT PARK LAMP DRIVER | N/A | ||
| 55 | L77 | YE/GN | 0.35 | LEFT FRONT PARK LAMP DRIVER | N/A | ||
| 57 | B16 | GN/WH | 0.35 | BRAKE SIGNAL 2 | N/A | ||
| 58 | W7 | WH/DB | 0.35 | WIPER PARK SWITCH SENSE | N/A | ||
|
|||||||
