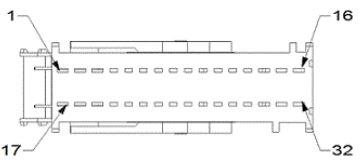

Module-Body Control C5 (Standard) Connector End View (D2762E)

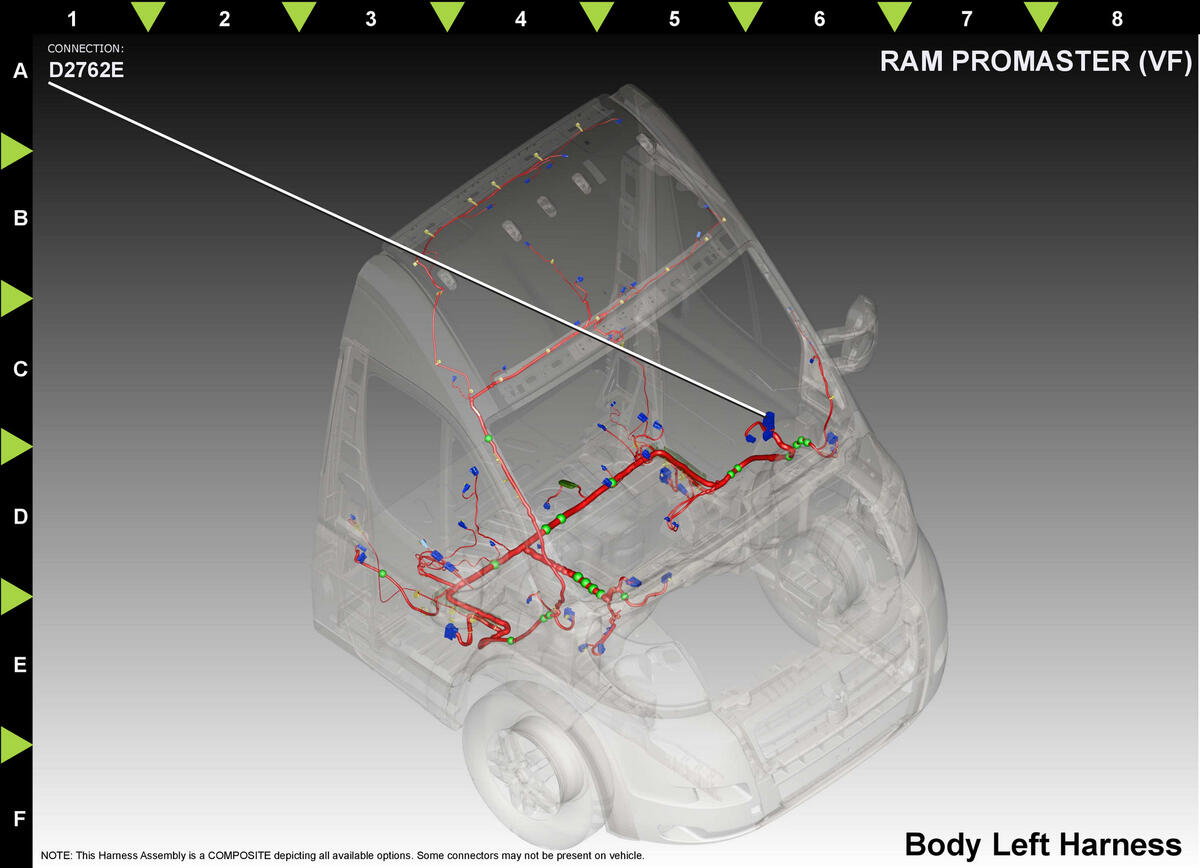

Harness-Family: Body_Left
Color: BLACK
Gender: FEMALE
Part Number: 1/15937/07
Part Description: Not Available
Connector No: D2762E
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | Q11 | RD/BK | 1.5 | DRIVER WINDOW DRIVER (UP) | N/A | ||
| 2 | Q21 | BK/RD | 1.5 | DRIVER WINDOW DRIVER (DOWN) | N/A | ||
| 6 | F923 | DB/YE | 0.5 | RUN RELAY CONTROL | N/A | ||
| 7 | F981 | WH/DB | 0.5 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | POWER HEATED MIRRORS | ||
| 12 | F924 | DB/GN | 0.35 | RUN RELAY CONTROL | 316 | ||
| 14 | P34 | RD/BK | 1.5 | REAR SLIDING DOORS LOCK DRIVER | 12V OUTLET & CHASSIS CAB | ||
| 15 | Q22 | BK/VT | 2.5 | PASSENGER WINDOW DRIVER (DOWN) | N/A | ||
| 17 | A717 | RD/YE | 0.5 | FUSED B(+) | N/A | ||
| 18 | P33 | WH/BK | 1 | DOOR LOCK DRIVER | N/A | ||
| 19 | A100 | RD/WH | 1 | FUSED B(+) | 960 | ||
| 20 | M11 | RD/YE | 0.75 | COURTESY LAMPS DRIVER | N/A | ||
| 22 | M59 | RD/GN | 1.5 | COURTESY LAMP FEED | N/A | ||
| 23 | M11 | RD/GN | 0.75 | COURTESY LAMPS DRIVER | LEFT SLIDING DOOR | ||
| 24 | M59 | RD/GN | 0.5 | COURTESY LAMP FEED | 12V OUTLET | ||
| 27 | F722 | DB/GN | 0.35 | IGNITION SWITCH OUTPUT (RUN) | 453 OR 452 OR 081 OR 029 | ||
| 30 | Q12 | RD | 2.5 | PASSENGER WINDOW DRIVER (UP) | N/A | ||
| 32 | P292 | OG/GN | 1.5 | DOORS UNLOCK RELAY OUTPUT | N/A | ||
|
|||||||
