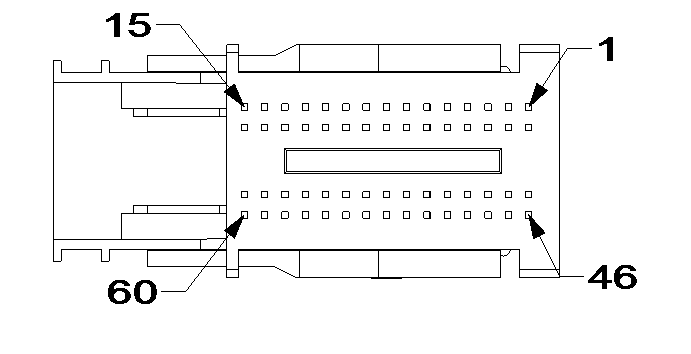

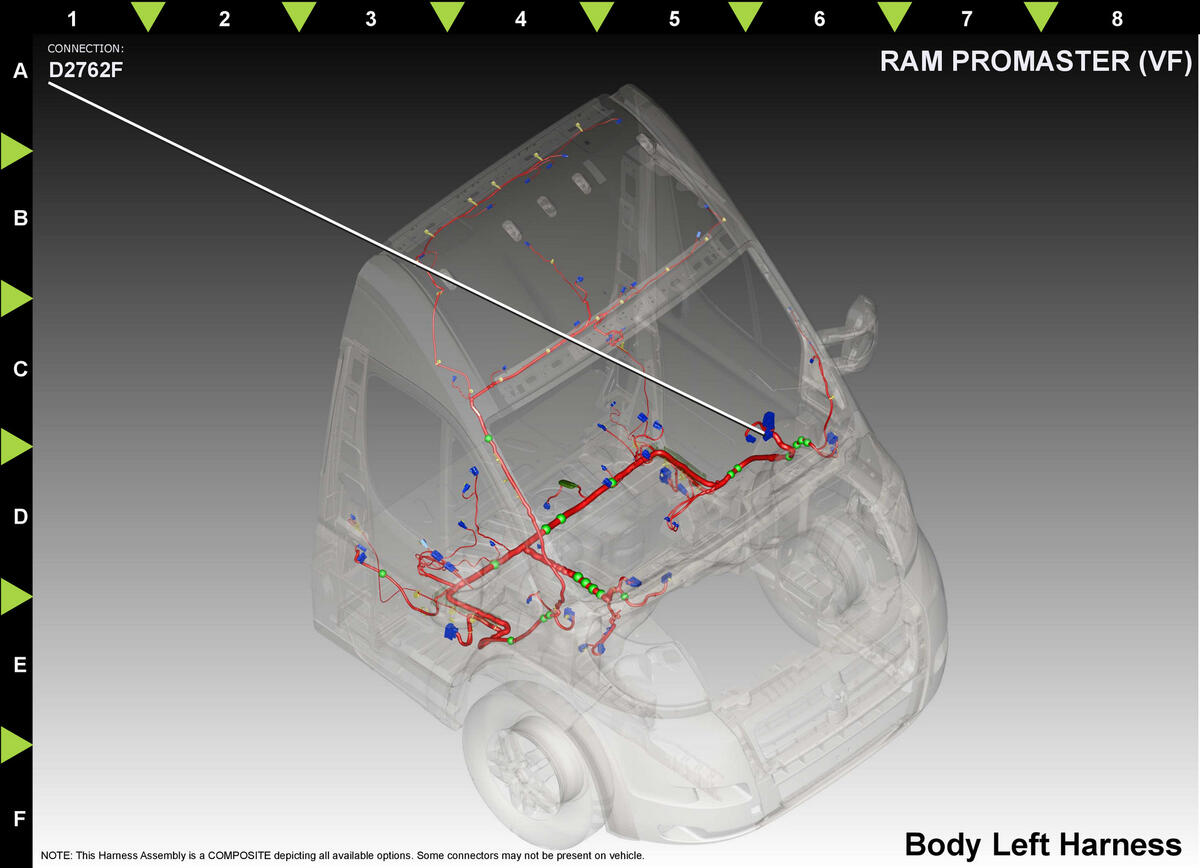

Module-Body Control C6 (Standard) Connector End View (D2762F)
Harness-Family: Body_Left
Color: GREEN
Gender: FEMALE
Part Number: 13589781
Part Description: Not Available
Connector No: D2762F
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | L16 | GY/GN | 0.75 | RIGHT BACKUP LAMP DRIVER | N/A | ||
| 2 | L52 | GN/BK | 0.5 | LEFT STOP LAMP DRIVER | N/A | ||
| 3 | L62 | DB/BK | 0.5 | RIGHT REAR TURN LAMP DRIVER | CAB | ||
| 4 | L63 | DB/WH | 0.5 | LEFT REAR TURN LAMP DRIVER | CAB | ||
| 5 | Q911 | WH/DB | 0.5 | WINDOW SWITCH SENSE RETURN | N/A | ||
| 6 | L3 | WH/DB | 0.5 | LICENSE PLATE LAMP DRIVER | N/A | ||
| 8 | M20 | WH/YE | 0.5 | DOME LAMP CONTROL | N/A | ||
| 13 | L914 | WH/GN | 0.75 | CARGO LAMP SWITCH SIGNAL | 081 | ||
| 15 | D932 | WH | 0.35 | ANT COAX SHIELD 2 | N/A | ||
| 17 | L70 | YE/DB | 0.35 | FUSED PARK LAMP FEED | N/A | ||
| 18 | L62 | DB/BK | 0.5 | RIGHT REAR TURN LAMP DRIVER | XEPB | ||
| 19 | L63 | DB/WH | 0.5 | LEFT REAR TURN LAMP DRIVER | XEPB | ||
| 21 | C115 | BN/DB | 0.35 | DEFOGGER RELAY CONTROL | 029 | ||
| 24 | G109 | GY/BK | 0.5 | FUEL LEVEL SENSE RETURN | STD | ||
| 25 | N4 | GY/BN | 0.5 | FUEL LEVEL SENSOR SIGNAL | STD | ||
| 27 | P3 | GY/WH | 0.35 | DRIVER DOOR LOCK DRIVER | STD | ||
| 30 | D931 | NA | 0.35 | ANTENNA SHIELD | STD | ||
| 31 | L15 | WH/GN | 0.5 | LEFT BACKUP LAMP DRIVER | N/A | ||
| 32 | L54 | GN | 0.5 | RIGHT STOP LAMP DRIVER | CAB | ||
| 33 | G88 | BK/VT | 0.35 | REAR CARGO DOOR AJAR SWITCH SENSE | 081 & CAB | ||
| 33 | G76 | BK/VT | 0.35 | REAR SLIDING DOOR AJAR SWITCH SENSE | V OR FURG | ||
| 35 | G78 | WH/DB | 0.35 | DECKLID/LIFTGATE AJAR SWITCH SENSE | BASE & V OR BASE & FURG | ||
| 37 | G31 | GY/GN | 0.35 | AAT SIGNAL | STD | ||
| 40 | Q222 | GY/RD | 0.35 | MASTER SWITCH PASSENGER WINDOW MUX | STD | ||
| 41 | P223 | WH/GY | 0.35 | DECKLID/LIFTGATE RELEASE SWITCH SENSE | STD | ||
| 44 | B25 | OG/WH | 0.5 | PARK BRAKE SWITCH SENSE | STD | ||
| 45 | D41 | WH | 0.35 | CAN B (+) | 508 OR 081 | ||
| 47 | L7 | YE/GN | 0.5 | PARK LAMP RELAY OUTPUT | CAB | ||
| 49 | B22 | BN/GN | 0.35 | VEHICLE SPEED SIGNAL 1 | 081 | ||
| 50 | G75 | WH/VT | 0.35 | DRIVER DOOR AJAR SWITCH SENSE | STD | ||
| 51 | G74 | WH/BK | 0.35 | PASSENGER DOOR AJAR SWITCH SENSE | STD | ||
| 52 | G931 | GY/RD | 0.35 | SENSOR GROUND | STD | ||
| 53 | P697 | DB/YE | 0.35 | DOOR LOCK SWITCH MUX | STD | ||
| 54 | Q312 | GY/GN | 0.35 | RIGHT FRONT WINDOW UP RELAY CONTROL | STD | ||
| 55 | Q311 | GY/BN | 0.35 | LEFT FRONT WINDOW UP RELAY CONTROL | STD | ||
| 58 | L915 | WH | 0.5 | CARGO LAMP SWITCH SIGNAL 2 | BASE & V OR BASE & FURG | ||
| 60 | D42 | DB | 0.35 | CAN B (-) | 508 OR 081 | ||
|
|||||||
