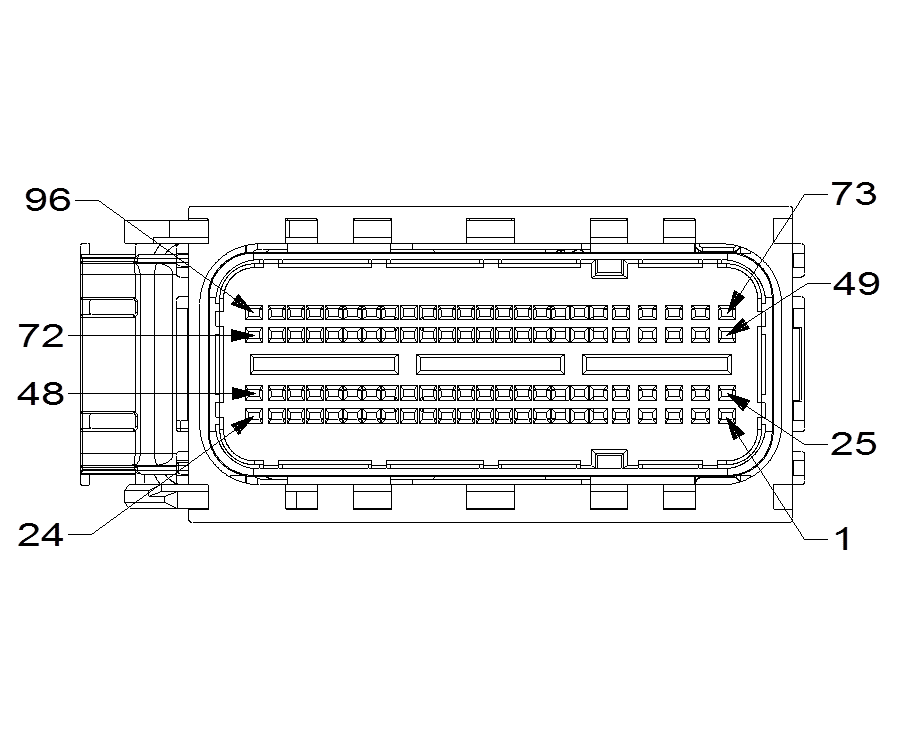

Module-Powertrain Control C1 (Standard) Connector End View (D3838A)

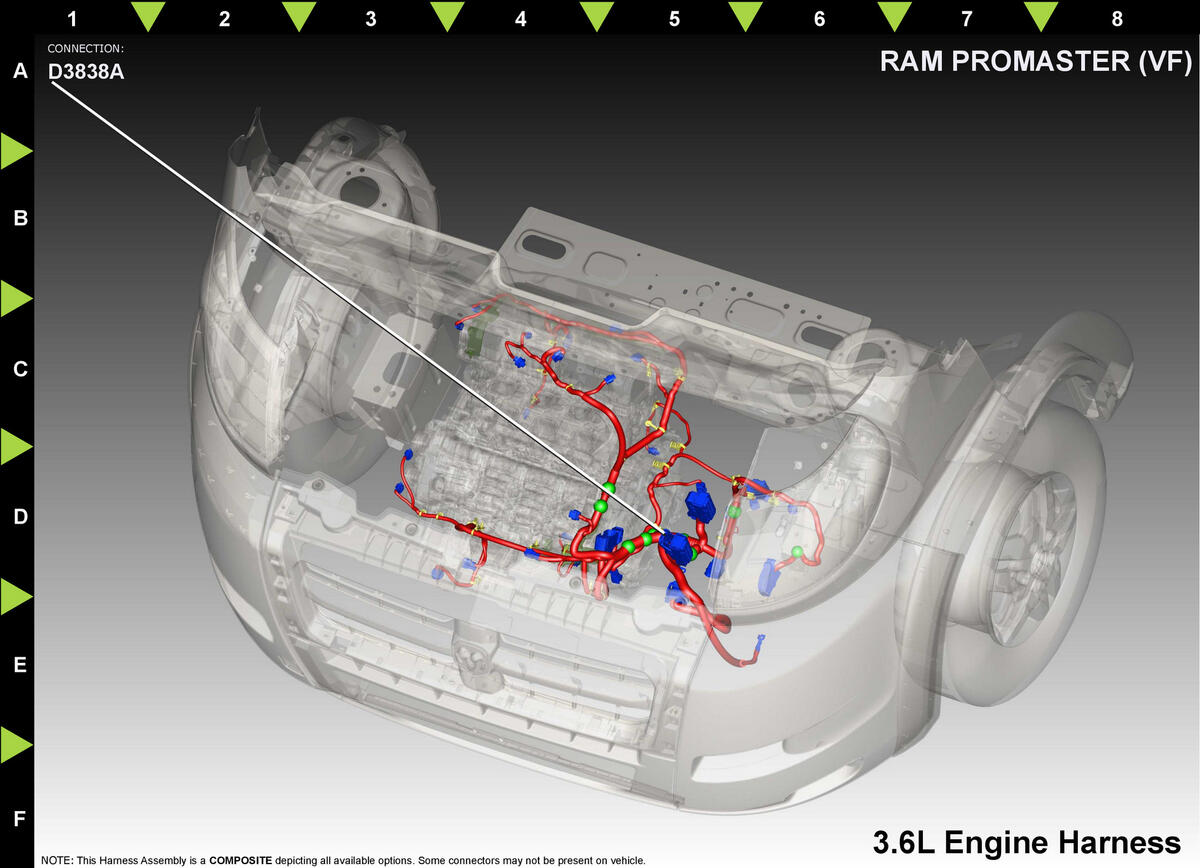

Harness-Family: Engine_36L
Color: BLACK
Gender: FEMALE
Part Number: 1924779-1_1924939-1
Part Description: Not Available
Connector No: D3838A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | T20 | WH/YE | 0.75 | L/R CONTROL | 3.6 | ||
| 2 | T82 | WH | 1.5 | DC CONTROL | 3.6 | ||
| 3 | T80 | WH/DB | 0.75 | LC CONTROL | 3.6 | ||
| 4 | T59 | YE | 1.5 | UD CONTROL | 3.6 | ||
| 5 | T60 | GY | 1.5 | OD CONTROL | 3.6 | ||
| 6 | T110 | YE/DB | 0.75 | VACUUM PUMP RELAY CONTROL | 3.6 | ||
| 7 | T15 | YE/GY | 0.75 | TRANSMISSION CONTROL | 3.6 | ||
| 8 | T85 | OG/BK | 0.75 | TRANSFER SPEED SIGNAL | 3.6 | ||
| 9 | T13 | WH/GY | 0.75 | SPEED SENSOR GROUND | 3.6 | ||
| 10 | T52 | OG/RD | 0.75 | INPUT SPEED SIGNAL | 3.6 | ||
| 14 | T47 | WH/RD | 0.75 | 2-4 PRESSURE SIGNAL | 3.6 | ||
| 17 | B16 | BN/BK | 0.75 | BRAKE SIGNAL 2 | 3.6 | ||
| 19 | C18 | RD/VT | 0.75 | A/C PRESSURE SIGNAL | 025 & 3.6 | ||
| 20 | T38 | WH/GN | 0.75 | LINE PRESSURE SIGNAL | 3.6 | ||
| 22 | K914 | OG/GN | 0.75 | SENSOR GROUND | 025 & 3.6 | ||
| 23 | F202 | RD/GY | 0.75 | IGNITION RUN/START CONTROL OUTPUT | 3.6 | ||
| 24 | N7 | YE/BK | 0.75 | FUEL TANK PRESSURE SIGNAL | 3.6 | ||
| 25 | T19 | WH/BK | 1.5 | 2-4 CONTROL | 3.6 | ||
| 26 | T16 | DB/GY | 0.75 | TRANSMISSION CONTROL OUTPUT | 3.6 | ||
| 27 | T16 | DB/GY | 0.75 | TRANSMISSION CONTROL OUTPUT | 3.6 | ||
| 28 | T16 | DB/GY | 0.75 | TRANSMISSION CONTROL OUTPUT | 3.6 | ||
| 29 | T118 | WH/BN | 0.75 | LP VFS CONTROL | 3.6 | ||
| 30 | N112 | GY/RD | 0.75 | RADIATOR FAN RELAY CONTROL | N/A | ||
| 33 | D28 | BN/GN | 0.75 | CAN C (-) | 3.6 | ||
| 34 | T14 | GY/WH | 0.75 | OUTPUT SPEED SIGNAL | 3.6 | ||
| 37 | T83 | BN/YE | 0.75 | DC PRESSURE SIGNAL | 3.6 | ||
| 38 | T81 | YE/RD | 0.75 | LC PRESSURE SIGNAL | 3.6 | ||
| 39 | T1 | YE/GN | 0.75 | TRS T1 SIGNAL | 3.6 | ||
| 44 | T54 | DB/BK | 0.75 | TRANSMISSION TEMPERATURE SIGNAL | 3.6 | ||
| 45 | K900 | VT/BK | 0.75 | SENSOR GROUND | 3.6 | ||
| 47 | F307 | DB/GN | 0.75 | FUSED IGNITION RUN/ACCESSORY CONTROL OUTPUT | 3.6 | ||
| 48 | N8 | RD/BK | 0.75 | FUEL TANK PRESSURE SENSOR SUPPLY | 3.6 | ||
| 49 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 50 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 51 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 52 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 53 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 54 | N10 | BK/VT | 0.75 | FUEL TANK PRESSURE SENSOR RETURN | 3.6 | ||
| 57 | D27 | GN/WH | 0.75 | CAN C (+) | 3.6 | ||
| 60 | T50 | BK/RD | 0.75 | L/R PRESSURE SIGNAL | 3.6 | ||
| 61 | T9 | BK/GN | 0.75 | OD PRESSURE SIGNAL | 3.6 | ||
| 62 | T3 | GY/OG | 0.75 | TRS T3 SIGNAL | 3.6 | ||
| 67 | K400 | GY/DB | 0.75 | APP SENSOR GROUND 2 | 3.6 | ||
| 68 | K167 | BN/WH | 0.75 | APP SENSOR GROUND 1 | 3.6 | ||
| 69 | K854 | WH/OG | 0.75 | 5 VOLT SUPPLY | 3.6 | ||
| 70 | K108 | VT/WH | 0.75 | EVAP PURGE SOLENOID SENSE | 3.6 | ||
| 72 | Z916 | BK | 1.5 | GROUND | 3.6 | ||
| 73 | T84 | VT | 1.5 | EMCC CONTROL | 3.6 | ||
| 74 | F343 | GN | 1.5 | FUSED ASD RELAY OUTPUT | 3.6 | ||
| 75 | F343 | GN | 1.5 | FUSED ASD RELAY OUTPUT | 3.6 | ||
| 76 | F343 | GN | 1.5 | FUSED ASD RELAY OUTPUT | 3.6 | ||
| 78 | K173 | GY/BN | 0.75 | RADIATOR FAN RELAY CONTROL | 3.6 | ||
| 79 | C13 | WH/VT | 0.75 | A/C CLUTCH CONTROL | 025 & 3.6 | ||
| 80 | K51 | OG/WH | 0.75 | ASD RELAY CONTROL | 3.6 | ||
| 81 | T752 | GN/OG | 0.75 | STARTER RELAY CONTROL | 3.6 | ||
| 84 | K31 | BN/VT | 0.75 | FUEL PUMP CONTROL | 3.6 | ||
| 87 | T41 | DB/RD | 0.75 | TRS T1 SIGNAL | 3.6 | ||
| 88 | T42 | BN/GY | 0.75 | TRS T2 SIGNAL | 3.6 | ||
| 91 | K29 | BN/RD | 0.75 | APP SIGNAL 2 | 3.6 | ||
| 92 | K23 | GY/GN | 0.75 | APP SIGNAL 1 | 3.6 | ||
| 93 | K852 | GY/BK | 0.75 | 5 VOLT SUPPLY | 3.6 | ||
| 94 | K52 | YE/WH | 0.75 | EVAP PURGE CONTROL | 3.6 | ||
| 96 | A209 | RD/GN | 0.75 | FUSED B(+) | 3.6 | ||
|
|||||||
