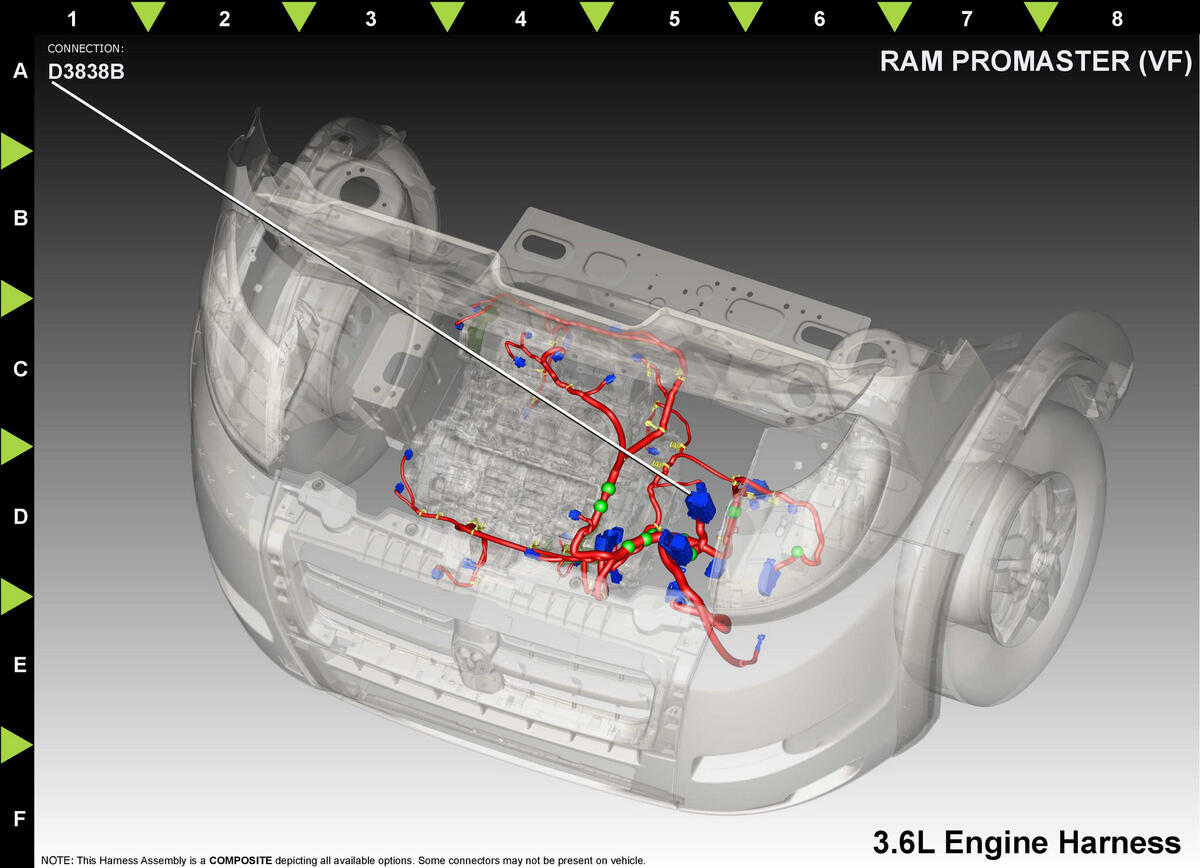

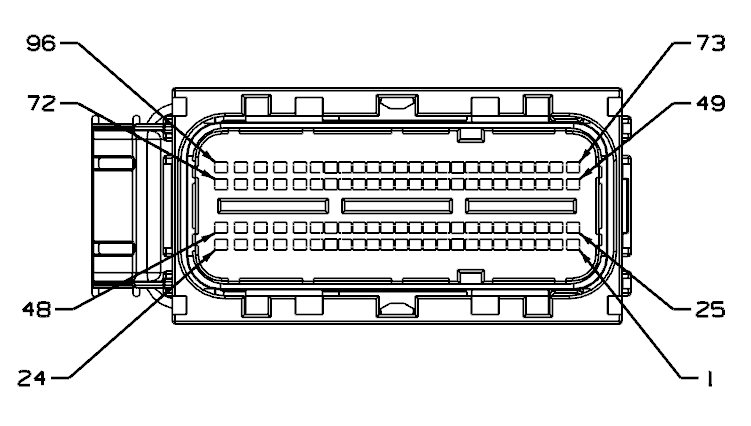

Module-Powertrain Control C2 (Standard) Connector End View (D3838B)
Harness-Family: Engine_36L
Color: BLACK
Gender: FEMALE
Part Number: 1924779-1_1924943-1
Part Description: Not Available
Connector No: D3838B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | K19 | WH | 1.5 | COIL CONTROL 1 | 3.6 | ||
| 2 | K20 | RD/BK | 0.75 | GEN FIELD CONTROL | 3.6 | ||
| 3 | K447 | GN/GY | 0.75 | ETC MOTOR (+) | 3.6 | ||
| 4 | K448 | WH/YE | 0.75 | ETC MOTOR (-) | 3.6 | ||
| 8 | K11 | WH/DB | 0.75 | INJECTOR CONTROL 1 | 3.6 | ||
| 9 | K12 | WH/OG | 0.75 | INJECTOR CONTROL 2 | 3.6 | ||
| 10 | K13 | WH/GY | 0.75 | INJECTOR CONTROL 3 | 3.6 | ||
| 11 | K14 | WH/BN | 0.75 | INJECTOR CONTROL 4 | 3.6 | ||
| 12 | K2 | YE/WH | 0.75 | ECT SIGNAL | 3.6 | ||
| 13 | K242 | WH/GN | 0.75 | KS 2 SIGNAL | 3.6 | ||
| 14 | K42 | WH/VT | 0.75 | KS 1 SIGNAL | 3.6 | ||
| 15 | B32 | YE/GN | 0.75 | VACUUM PRESSURE SENSOR SIGNAL | 3.6 | ||
| 16 | G24 | GY/GN | 0.75 | EOT SIGNAL | 3.6 | ||
| 17 | K21 | YE/GY | 0.75 | IAT SIGNAL | 3.6 | ||
| 18 | K904 | DB/GN | 0.75 | O2 RETURN (DOWNSTREAM) | 3.6 | ||
| 19 | K902 | BN/GN | 0.75 | O2 RETURN (UPSTREAM) | 3.6 | ||
| 20 | G6 | GY/BK | 0.75 | OIL PRESSURE SIGNAL | 3.6 | ||
| 22 | K276 | YE/BK | 0.75 | VVT EXHAUST CONTROL | 3.6 | ||
| 23 | K76 | GY/BN | 0.75 | VVT INTAKE CONTROL | 3.6 | ||
| 24 | K99 | YE | 1.5 | O2 1/1 HEATER CONTROL | 3.6 | ||
| 25 | K17 | BN | 1.5 | COIL CONTROL 2 | 3.6 | ||
| 37 | K924 | GY/OG | 0.75 | KS 2 RETURN | 3.6 | ||
| 38 | K942 | GY/WH | 0.75 | KS 1 RETURN | 3.6 | ||
| 40 | A804 | BN/WH | 0.75 | GEN SENSE | 3.6 | ||
| 41 | K43 | BN/BK | 0.75 | O2 2/1 SIGNAL | 3.6 | ||
| 42 | K243 | BN/RD | 0.75 | O2 2/2 SIGNAL | 3.6 | ||
| 43 | K141 | BN/VT | 0.75 | O2 1/2 SIGNAL | 3.6 | ||
| 44 | K41 | RD/GN | 0.75 | O2 1/1 SIGNAL | 3.6 | ||
| 45 | K1 | RD/VT | 0.75 | MAP SIGNAL | 3.6 | ||
| 48 | K299 | YE/RD | 1.5 | O2 1/2 HEATER CONTROL SUPPLY | 3.6 | ||
| 49 | K18 | DB | 1.5 | COIL CONTROL 3 | 3.6 | ||
| 54 | K175 | GY/RD | 0.75 | RADIATOR FAN RELAY CONTROL | WITH AC | ||
| 61 | K445 | DB/GY | 0.75 | CMP SIGNAL 4 | 3.6 | ||
| 62 | K441 | DB/BK | 0.75 | CMP SIGNAL 2 | 3.6 | ||
| 63 | K444 | DB/RD | 0.75 | CMP SIGNAL 3 | 3.6 | ||
| 65 | K922 | BN/YE | 0.75 | TP SENSOR RETURN | 3.6 | ||
| 66 | K900 | VT/BK | 0.75 | SENSOR GROUND | 3.6 | ||
| 67 | F855 | GY/YE | 0.75 | 5 VOLT SUPPLY | 3.6 | ||
| 72 | K199 | OG | 1.5 | O2 2/1 HEATER CONTROL | 3.6 | ||
| 73 | K15 | RD | 1.5 | COIL CONTROL 4 | 3.6 | ||
| 74 | K16 | VT | 1.5 | COIL CONTROL 5 | 3.6 | ||
| 75 | K10 | BK | 1.5 | COIL CONTROL 6 | 3.6 | ||
| 79 | K38 | WH/BK | 0.75 | INJECTOR CONTROL 5 | 3.6 | ||
| 80 | K58 | WH/RD | 0.75 | INJECTOR CONTROL 6 | 3.6 | ||
| 85 | K44 | OG/BK | 0.75 | CMP SIGNAL | 3.6 | ||
| 86 | K24 | OG/RD | 0.75 | CKP SIGNAL | 3.6 | ||
| 87 | F856 | OG/WH | 0.75 | 5 VOLT SUPPLY | 3.6 | ||
| 88 | K925 | OG/BK | 0.75 | CKP GROUND | 3.6 | ||
| 89 | K22 | BK/RD | 0.75 | TP 1 SIGNAL | 3.6 | ||
| 90 | K122 | BK/GN | 0.75 | TP 2 SIGNAL | 3.6 | ||
| 93 | G62 | BN/GY | 0.75 | OIL PRESSURE SOL CONTROL | 3.6 | ||
| 94 | K78 | GN/OG | 0.75 | VVT INTAKE CONTROL 2 | 3.6 | ||
| 95 | K277 | GN/WH | 0.75 | VVT EXHAUST CONTROL 2 | 3.6 | ||
| 96 | K399 | GN/YE | 1.5 | O2 2/2 HEATER CONTROL | 3.6 | ||
|
|||||||
