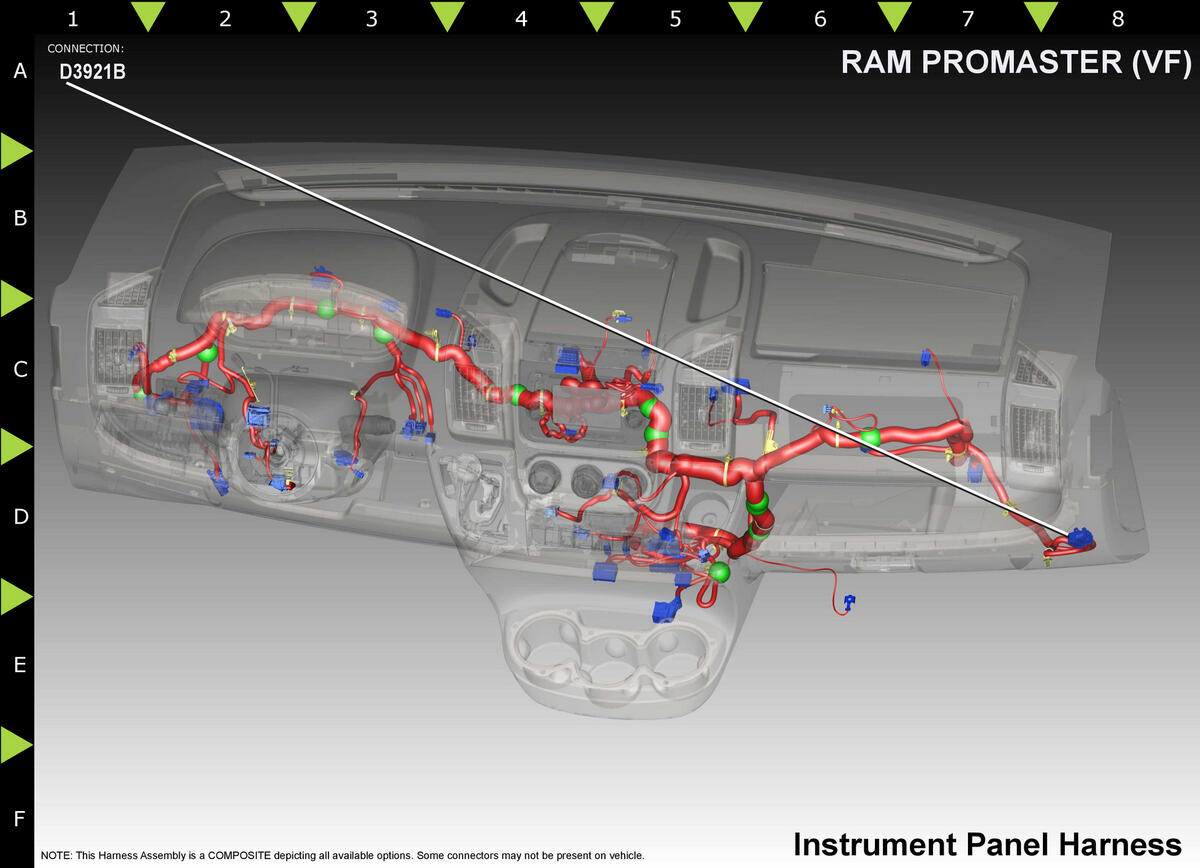

Module-Security Gateway C2 (Standard) Connector End View (D3921B)
Harness-Family: IP
Color: BLACK
Gender: FEMALE
Part Number: 0/14456/87
Part Description: Not Available
Connector No: D3921B
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | D42 | DB | 0.35 | CAN B (-) | TELEMATICS EXCEPT UCONNECT 3 | ||
| 2 | D42 | DB | 0.35 | CAN B (-) | N/A | ||
| 3 | D42 | DB/BK | 0.35 | CAN B (-) | UCONNECT 3 | ||
| 4 | Z930 | BK | 0.5 | GROUND | N/A | ||
| 5 | A933 | RD | 0.5 | FUSED B(+) | UCONNECT 3/MP3 RADIO/RADIO PREP | ||
| 6 | D41 | WH | 0.35 | CAN B (+) | TELEMATICS EXCEPT UCONNECT 3 | ||
| 7 | D41 | WH | 0.35 | CAN B (+) | N/A | ||
| 8 | D41 | WH/VT | 0.35 | CAN B (+) | UCONNECT 3 | ||
|
|||||||
