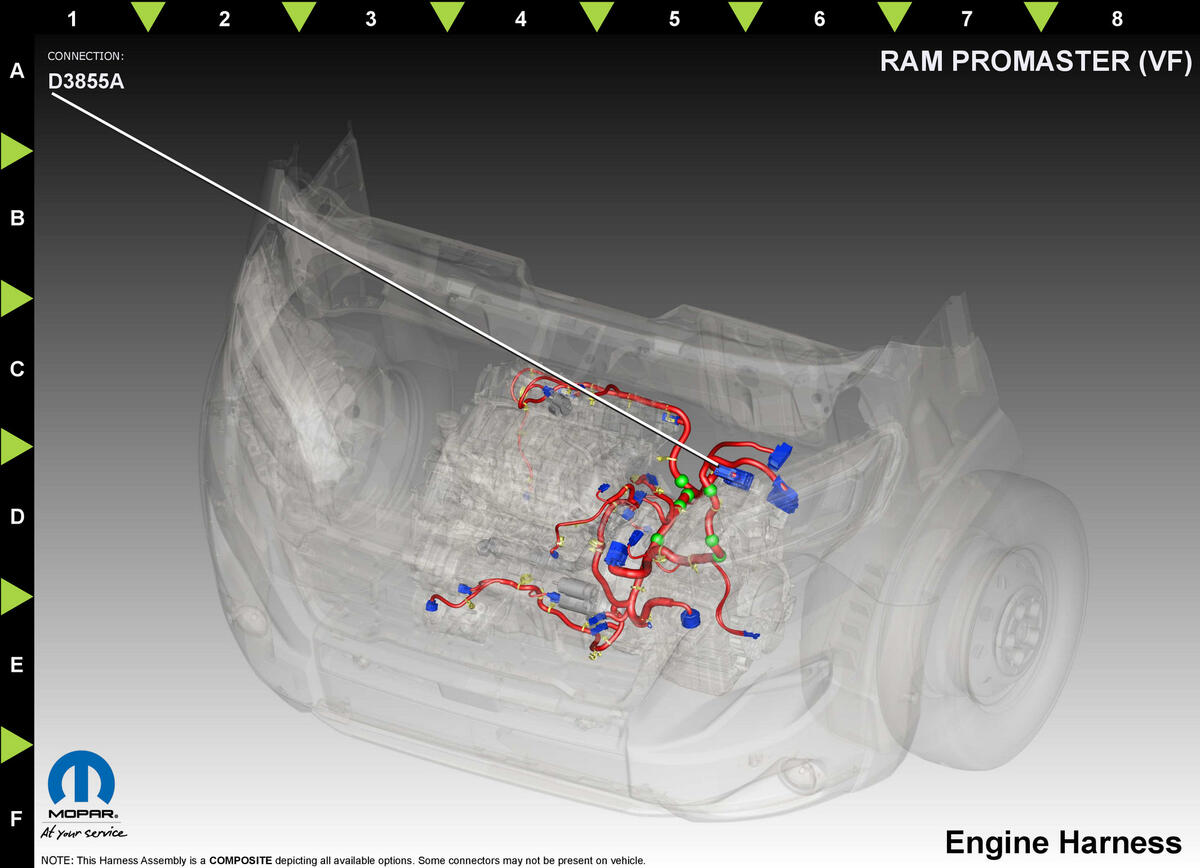

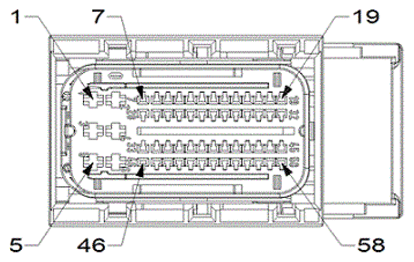

Module-Transmission Control (Standard) Connector End View (D3855A)
Harness-Family: Engine
Color: BLACK
Gender: FEMALE
Part Number: 1/17077/07
Part Description: Not Available
Connector No: D3855A
Option: Standard
Repair Kit Part Number: Not Available
Cavity Count: null
| Pin | Circuit | Wire Color | Gauge/Size | Function | Option | ||
|---|---|---|---|---|---|---|---|
| 1 | Z937 | BK | 1.5 | GROUND | 9 SPEED ATX | ||
| 2 | Z937 | BK | 1.5 | GROUND | 9 SPEED ATX | ||
| 3 | F501 | YE | 1 | SOLENOID 1 SUPPLY | 9 SPEED ATX | ||
| 5 | A900 | GY/RD | 1.5 | FUSED B(+) | 9 SPEED ATX | ||
| 6 | F502 | GN | 1 | SOLENOID 2 SUPPLY | 9 SPEED ATX | ||
| 8 | T191 | DB/BK | 0.75 | SENSOR GROUND | 9 SPEED ATX | ||
| 9 | F920 | OG/BK | 0.5 | FUSED IGNITION RUN/START | 9 SPEED ATX | ||
| 10 | F893 | WH/GY | 0.75 | 5 VOLT SUPPLY | 9 SPEED ATX | ||
| 11 | T41 | GY/DB | 0.75 | TRS T1 SIGNAL | 9 SPEED ATX | ||
| 12 | F887 | BN/VT | 0.75 | 9V SNSR SUPPLY | 9 SPEED ATX | ||
| 13 | T3 | DB/RD | 0.75 | TRS T3 SIGNAL | 9 SPEED ATX | ||
| 14 | T42 | GY/YE | 0.75 | TRS T2 SIGNAL | 9 SPEED ATX | ||
| 15 | T1 | DB/GN | 0.75 | TRS T1 SIGNAL | 9 SPEED ATX | ||
| 17 | T819 | BN/YE | 0.75 | TORQUE CONVERTER OIL TEMP SIG | 9 SPEED ATX | ||
| 19 | T38 | DB/BK | 0.75 | LINE PRESSURE SIGNAL | 9 SPEED ATX | ||
| 30 | T23 | YE/GN | 0.75 | TRANS TEMP RETURN | 9 SPEED ATX | ||
| 31 | T52 | BN/BK | 0.75 | INPUT SPEED SIGNAL | 9 SPEED ATX | ||
| 34 | D27 | GN | 0.35 | CAN C (+) | 9 SPEED ATX | ||
| 35 | T808 | OG/WH | 0.75 | SHUT OFF VALVE CONTROL | 9 SPEED ATX | ||
| 36 | T62 | BN/WH | 0.75 | DOG CLUTCH SOLENOID F | 9 SPEED ATX | ||
| 38 | T61 | YE/DB | 0.75 | DOG CLUTCH SOLENOID A | 9 SPEED ATX | ||
| 39 | T388 | YE/BK | 0.75 | PRESSURE CONTROL SOLENOID LINE PRESSURE | 9 SPEED ATX | ||
| 40 | T328 | OG/GN | 0.75 | PRESSURE CONTROL SOLENOID D | 9 SPEED ATX | ||
| 43 | T14 | GY/GN | 0.75 | OUTPUT SPEED SIGNAL | 9 SPEED ATX | ||
| 47 | D28 | BN | 0.35 | CAN C (-) | 9 SPEED ATX | ||
| 51 | T64 | WH/BK | 0.75 | HOLDING MAGNET PARK LOCK SOLENOID | 9 SPEED ATX | ||
| 52 | T118 | BK/VT | 0.75 | LP VFS CONTROL | 9 SPEED ATX | ||
| 53 | T329 | GY/BK | 0.75 | PRESSURE CONTROL SOLENOID E | 9 SPEED ATX | ||
| 54 | T325 | BK/GN | 0.75 | PRESSURE CONTROL SOLENOID B | 9 SPEED ATX | ||
| 55 | T326 | BN/VT | 0.75 | PRESSURE CONTROL SOLENOID C | 9 SPEED ATX | ||
|
|||||||
