Wiper Switch Continuity Test
Check wiper switch for continuity using following chart. Disconnect connector under steering column and test with self-powered test light or ohmmeter. (Ohmmeter required for intermittent wiper test). If switch does not show required continuity, or poor continuity exists in any position, replace switch.
NOTE:

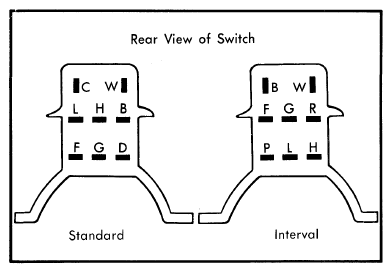

See wiper switch connector terminal identification in Fig 1.
WIPER CONTINUITY TEST
| Position | Standard Wiper | Interval Wiper | ||
|---|---|---|---|---|
| OFF | C-D, F-L | F-L, P-G | ||
| LOW | B-C, G-L | R-L-G | ||
| HIGH | B-C, G-H | R-H-G | ||
| INTER | (1)L-G, G-R | |||
| WASH | B-W | B-W | ||
|
||||
