Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|
| Conv. Top Circuit Breaker | Behind lower center of dash. | |
| Door Lock Circuit Break | In cavity 12 of fuse block. See Figure. | |
| Fuse Block | On left lower side of dash, behind cover. See Figure. | |
| Fusible Links | ||

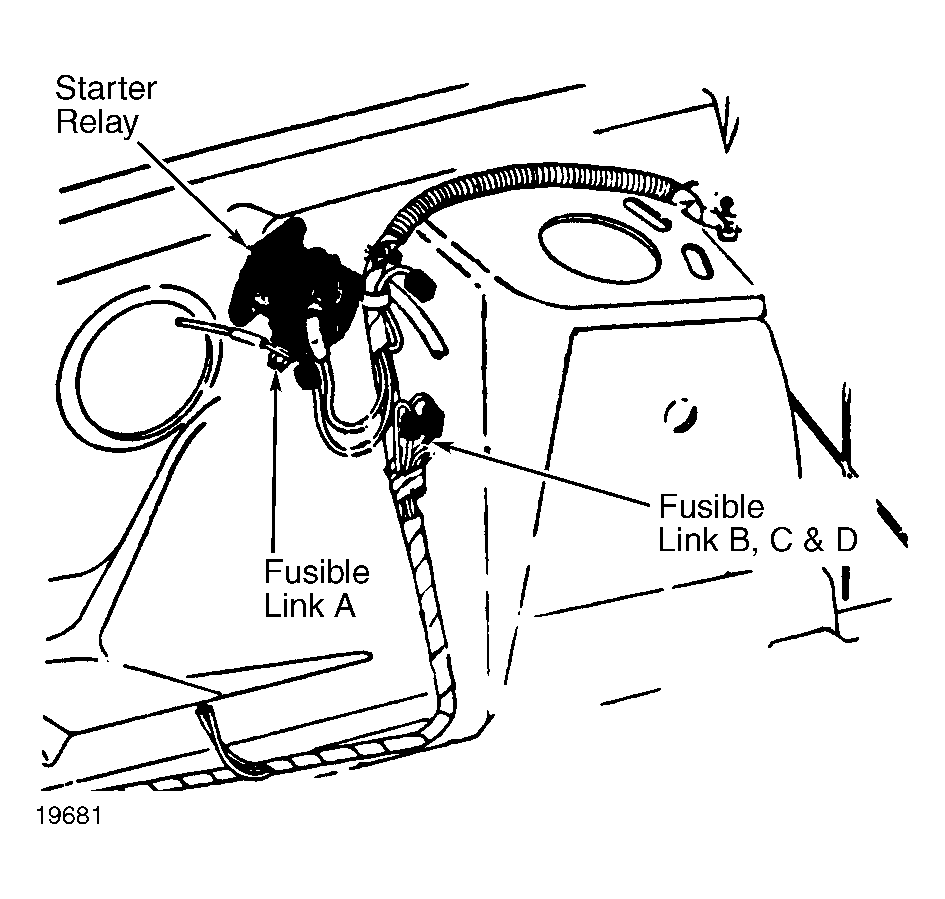

| Link A (Green) To Ammeter | Near starter relay. See Figure. | |
| Link B (Black) To Fuse Block | Near starter relay. See Figure. | |
| Link C (Black) To Ignition Switch | Near starter relay. See Figure. | |
| Link D (Black) To Rear Defrost | Near starter relay. See Figure. | |
| Link H (Brown) To Cool. Fan Control | Near starter relay. | |
| Link J (Blue) To Engine Comp. Light | Near starter relay. | |
| Link L (Blue) To Upshift Indicator | Near left shock tower. | |
| Link N (Blue) To Voltage Regulator | Near starter relay. | |
| Link P (Blue) To ECA | Near starter relay. | |
| Link Q (Brown) To Fuel Pump Relay | Near starter relay. | |
| Link R (Blue) To Oxygen Sensor | Near starter relay. | |
| Link W (Brown) EEC Power Relay | Near starter relay. | |
| Heater Blower Resistors | Under right side of dash, near blower motor. | |
| Speed Control Servo | Attached to left door pillar, under fender. | |
| Window Circuit Breaker | In cavity 14 of fuse block. See Figure. | |
| Wiper Intermittent Governor | Under left side of dash, on shake brace. See Figure. | |
| Wiper/Washer Circuit Breaker | In cavity 2 of fuse block. See Figure. | |
