Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | ||
|---|---|---|---|
| A/C-Heater Blower Motor Resistors | On right side of firewall, near blower motor. See Figure. | ||
| A/C In-Line Diode | In engine wiring harness, behind alternator. See Figure. | ||
| Circuit Breakers | On fuse block. See Figure. | ||
| Dropping Resistor (Diesel) | In engine bay, on left fender apron. | ||

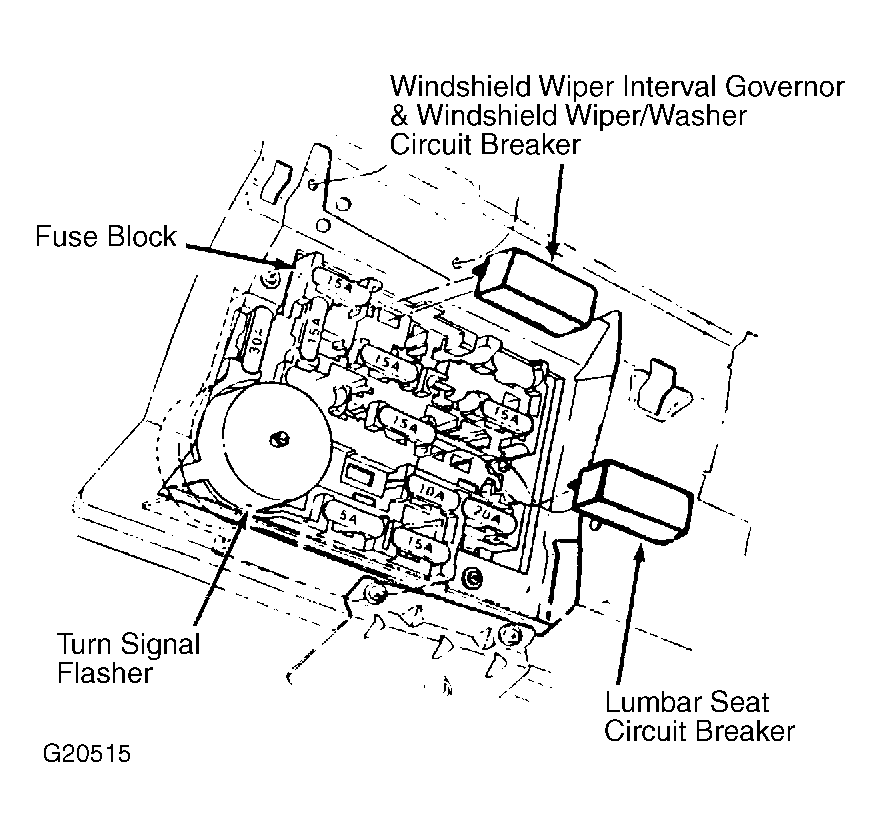

| Fuse Block | Under instrument panel, left of steering column. See Figure & Figure . | ||
| Fusible Links | |||
| Diesel | |||
| A, B, C, D, E, G, H, P & W | On left fender apron, at starter relay. | ||
| Gasoline | |||

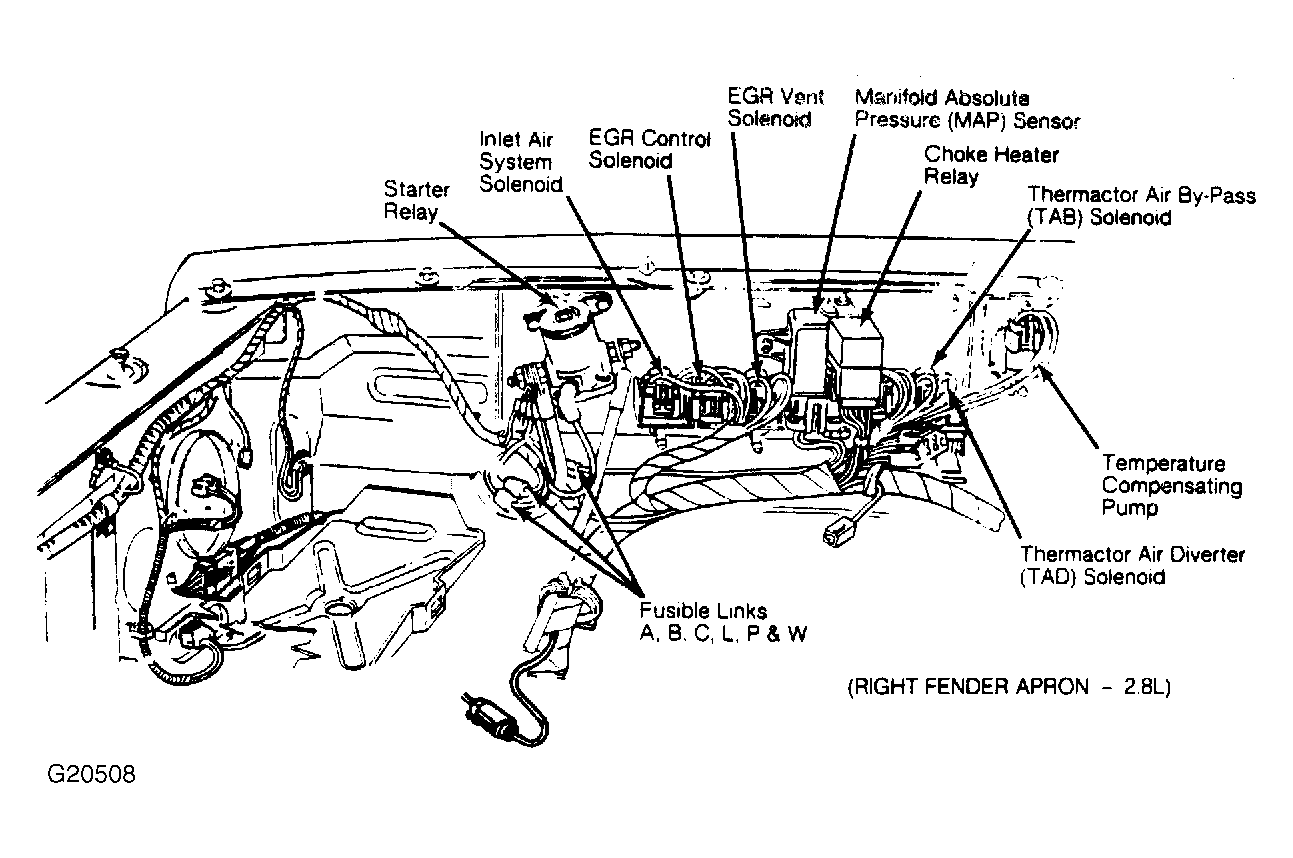

| A, B, C, L, P & W | On right fender apron, at starter relay. See Figure. | ||
| D & E | In engine bay, on left fender apron. | ||
| Hazard Flasher | On rear of fuse block. See Figure. | ||
| In-Line Circuit Breaker | Under right side of dash, above glove box. | ||
| Speed Control Amplifier | Under instrument panel, right of steering column. | ||
| Speed Control Servo | In engine bay, on left fender apron. | ||
| Turn Signal Flasher | On front of fuse block. See Figure. | ||
| Windshield Wiper Interval Governor | Under instrument panel, above parking brake. See Figure. | ||
