Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location | |
|---|---|---|
| A/C-Heater Blower Motor Resistors | Under right side of dash, near blower motor. | |
| Conv. Top Circuit Breaker | Under instrument panel, to right of steering column. | |

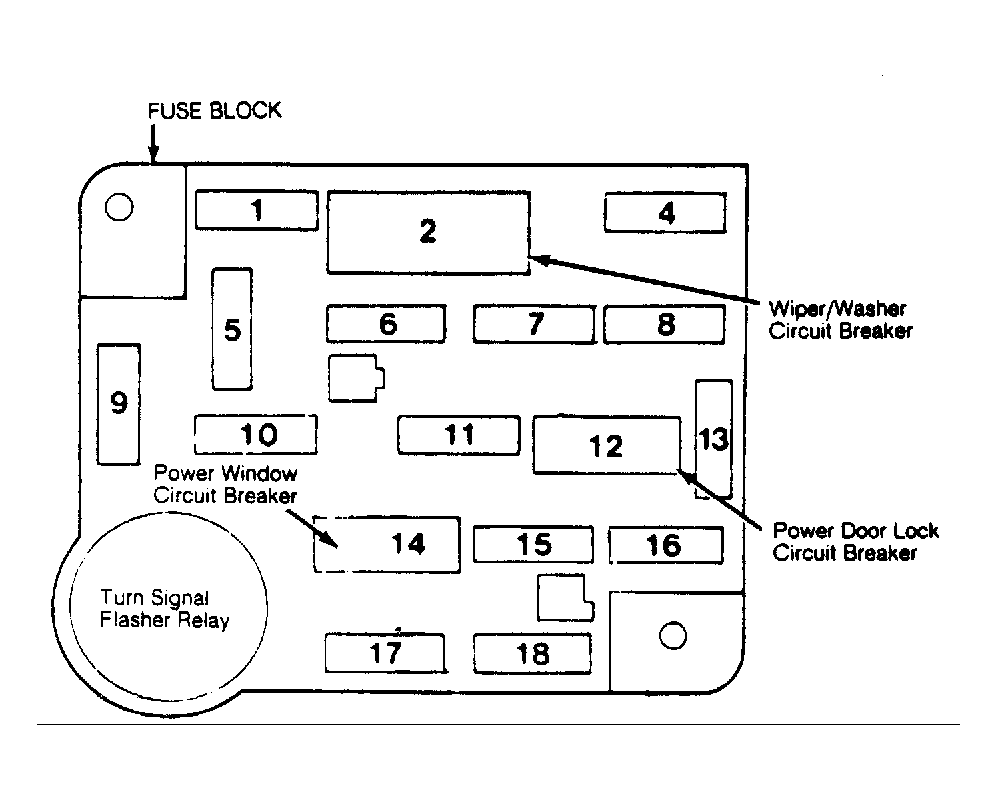

| Fuse Block | On left lower side of dash, behind cover. See Figure . | |
| Fusible Links | ||
| A (Green/14 ga.) Ammeter | Near starter relay. | |
| B (Black/16 ga.) Fuse Block | Near starter relay. | |
| C (Black/16 ga.) Ignition Switch | Near starter relay. | |
| D (Black/16 ga.) Conv. Top Circ. B | Near starter relay. | |
| H (Brown/18 ga.) Cool. Fan Control | Near starter relay. | |
| J (Blue/20 ga.) Engine Comp. Light | Near starter relay. | |
| K (Blue/20 ga.) A/C Comp. Clutch | Near starter relay. | |
| L (Blue/20 ga.) Upshift Indicator | Near left shock tower. | |
| N (Blue/20 ga.) Voltage Regulator | Near starter relay. | |
| P (Blue/20 ga.) ECA | Near starter relay. | |
| Q (Brown/18 ga.) Fuel Pump Relay | Near starter relay. | |
| R (Blue/20 ga.) Oxygen Sensor | Near starter relay. | |
| W (Brown/18 ga.) EEC Power Relay | Near starter relay. | |
| Z (Blue/20 ga.) Fog Lights | Near starter relay. | |
| Power Door Lock Circuit Breaker | In cavity 12 of fuse block. See Figure . | |
| Power Window Circuit Breaker | In cavity 14 of fuse block. See Figure . | |
| Self-Test Connector | On left shock tower, near ignition coil. | |
| Speed Control Servo | Attached to left door pillar, under fender. | |
| Turbo Indicator Diodes | ||
| Diode 1 | In wiring harness, near connector to overboost buzzer. | |
| Diode 2 | In wiring harness, near radio. | |
| Upshift Indicator Resistor | In wiring harness, near dimmer relay. | |
| Wiper Interval Governor | On left side of steering column, on brace. See Figure . | |
| Wiper/Washer Circuit Breaker | In cavity 2 of fuse block. See Figure . | |
