Side Mirror Motor Test

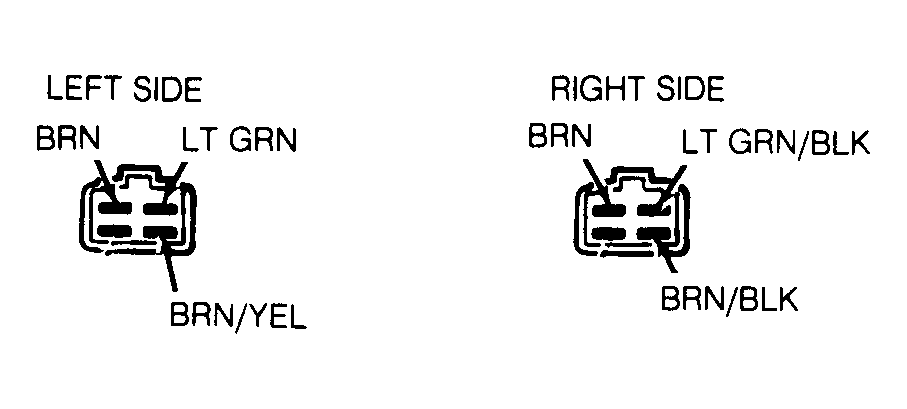

Remove door trim panel. Disconnect mirror motor connector from mirror switch harness. Using 2 jumper wires, connect battery voltage and chassis ground to specified wire terminals. See appropriate MIRROR MOTOR TEST table. Observe mirror for proper movement. If mirror motor fails any portion of test, replace mirror assembly.
LEFT MIRROR MOTOR TEST
| Mirror Movement |
Battery Voltage |
Ground |
| Up |
BRN |
LT GRN |
| Down |
LT GRN |
BRN |
| Left |
LT GRN |
BRN/YEL |
| Right |
BRN/YEL |
LT GRN |
RIGHT MIRROR MOTOR TEST
| Mirror Movement |
Battery Voltage |
Ground |
| Up |
BRN |
LT GRN/BLK |
| Down |
LT GRN/BLK |
BRN |
| Left |
LT GRN/BLK |
BRN/BLK |
| Right |
BRN/BLK |
LT GRN/BLK |
Courtesy of FORD MOTOR CO.
