Side Mirror Switch Test
Remove side mirror switch. See SIDE MIRROR SWITCH R & I
. Ensure switch is connected to harness connector. Using a voltmeter, check for specified voltage between specified wires. See appropriate MIRROR SWITCH TEST table. If switch fails any portion of test, replace switch.

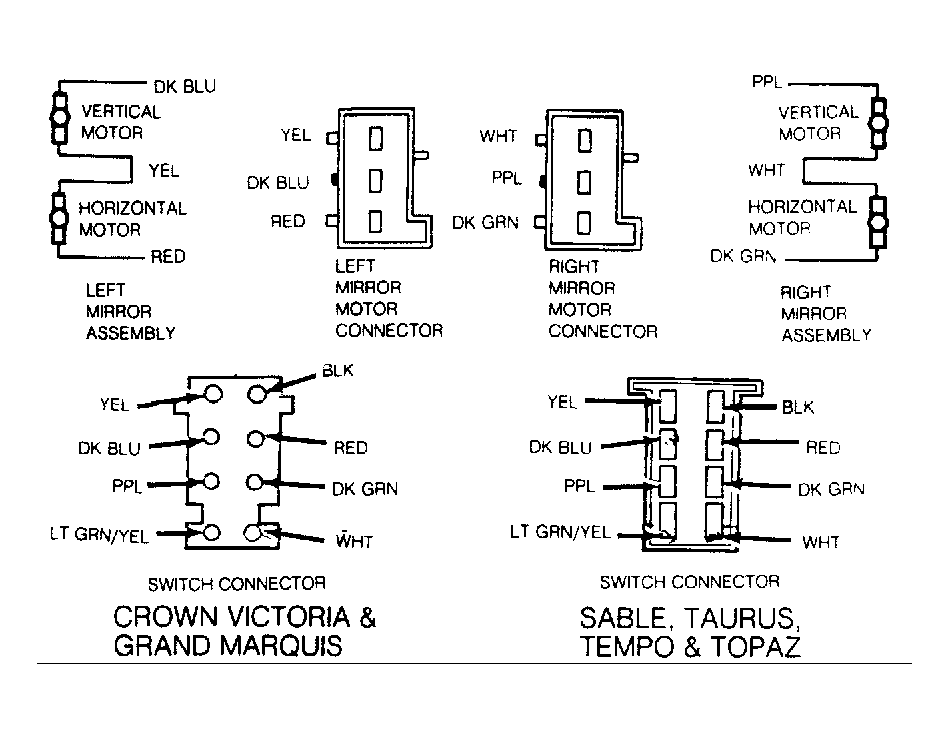

LEFT MIRROR SWITCH TEST
| Switch Position |
Battery Voltage |
Ground |
| Up |
DK BLU |
RED & WHT |
| Down |
WHT |
DK BLU |
| Left |
RED |
DK BLU & WHT |
| Right |
WHT |
RED |
RIGHT MIRROR SWITCH TEST
| Switch Position |
Battery Voltage |
Ground |
| Up |
PPL |
WHT & DK GRN |
| Down |
WHT |
PPL |
| Left |
DK GRN |
PPL & WHT |
| Right |
YEL & PPL |
DK GRN |
Courtesy of FORD MOTOR CO.
