Test Pin Identification: Notes

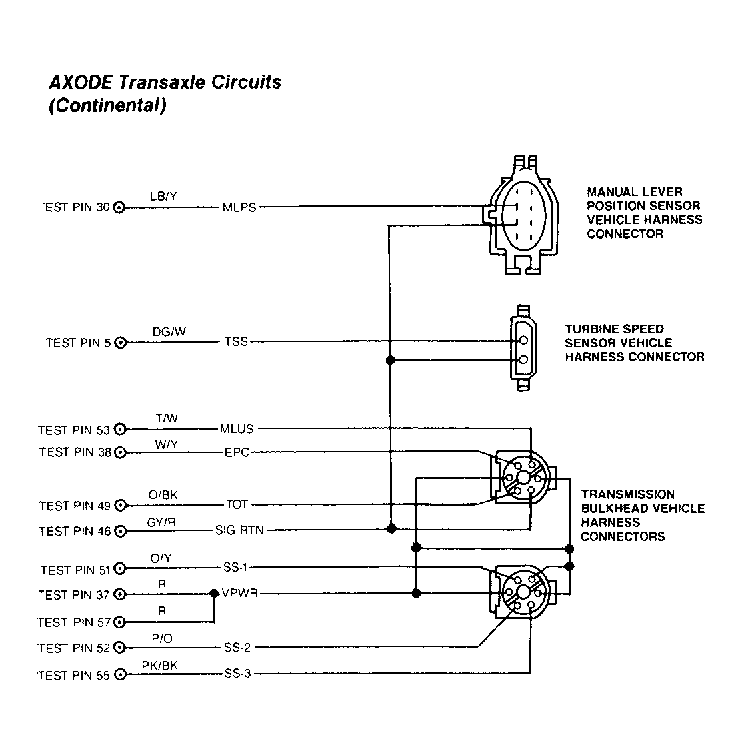

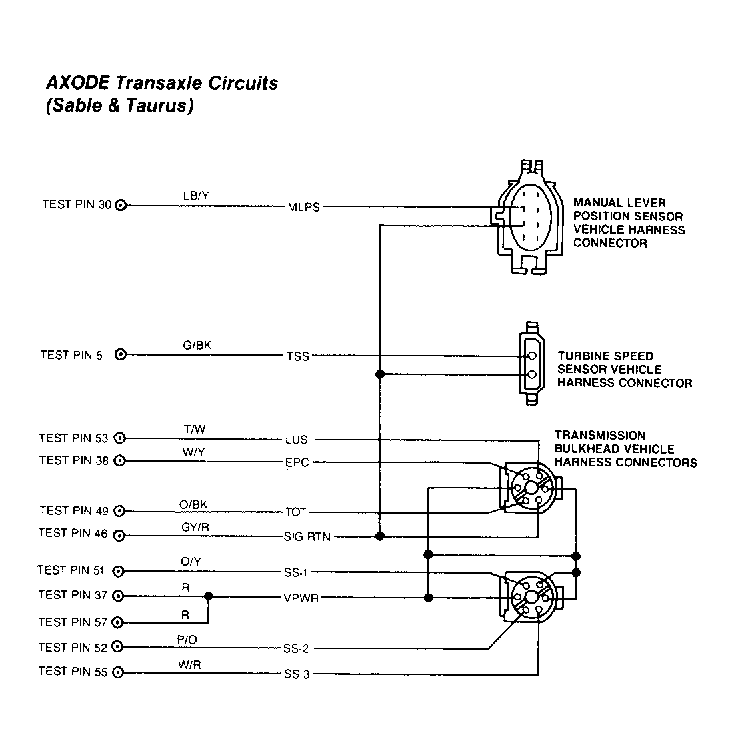

3.8L SPFI-MA (FWD AXODE) TEST PIN WIRE COLOR I.D.
| Application | Wire Color | |
|---|---|---|
| Pin 5 (TSS) | ||
| Continental | Dark Green/White | |
| Sable & Taurus | Gray/Black | |
| Pin 30 (MLPS) | Light Blue/Yellow | |
| Pin 37 (VPWR) | Red | |
| Pin 38 (EPC) | White/Yellow | |
| Pin 40 (PWR GND) | Black/Light Green | |
| Pin 46 (SIG RTN) | Gray/Red | |
| Pin 49 (TOT) | Orange/Black | |
| Pin 51 (SS-1) | Orange/Yellow | |
| Pin 52 (SS-2) | Pink/Orange | |
| Pin 53 (LUS) (MLUS on Continental) | Tan/White | |
| Pin 55 (SS-3) | ||
| Continental | Pink/Black | |
| Sable & Taurus | White/Red | |
| Pin 57 (VPWR) | Red | |
| Pin 60 (PWR GND) | Black/Light Green | |
