With Memory Lock

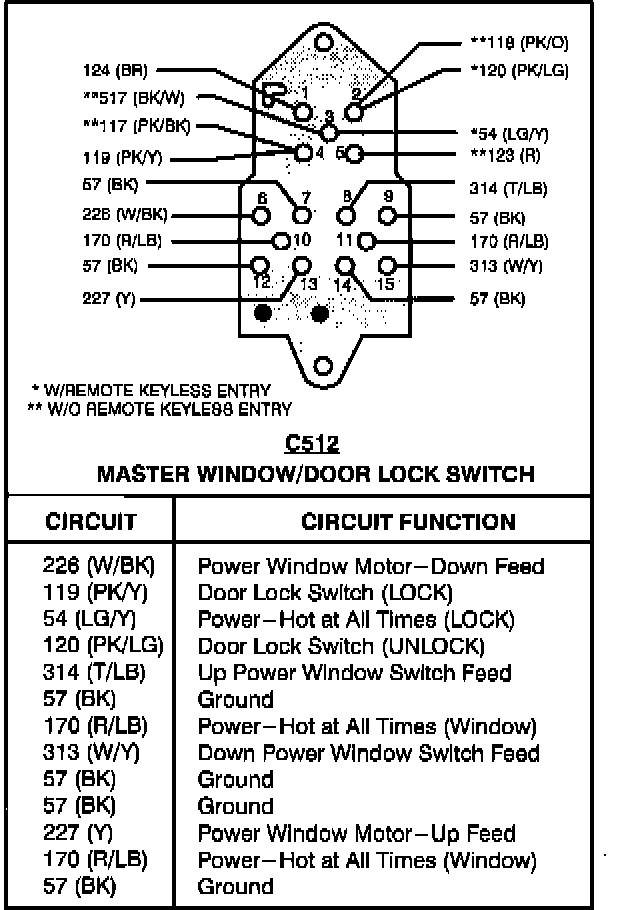

Master Window/Door Lock Switch:





MASTER WINDOW/DOOR LOCK SWITCH

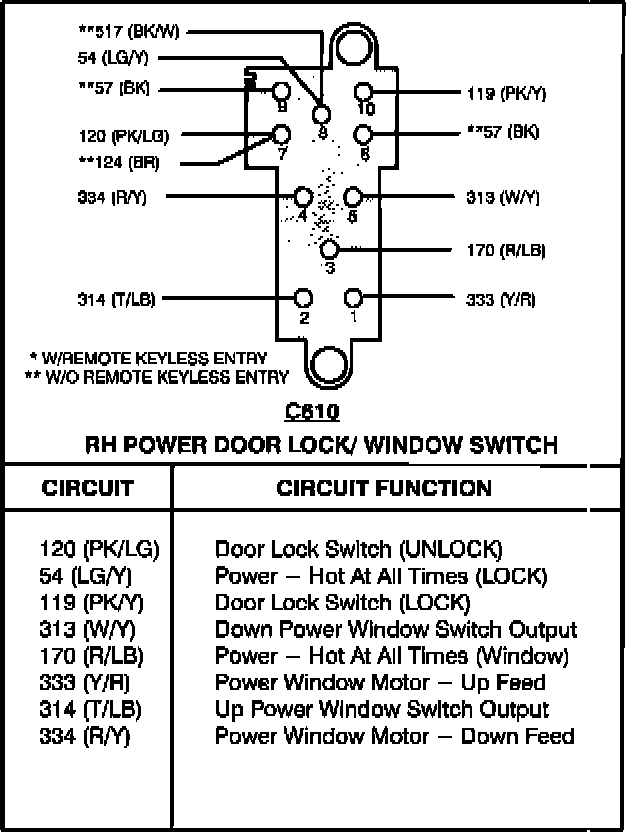

RH Power Door Lock/Window Switch:





RIGHT POWER DOOR LOCK/WINDOW SWITCH

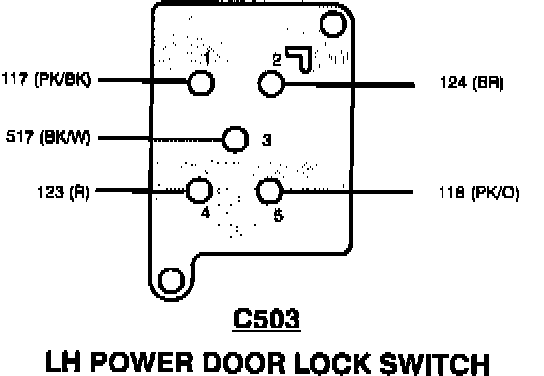

LH Power Door Lock Switch:





LEFT POWER DOOR LOCK SWITCH

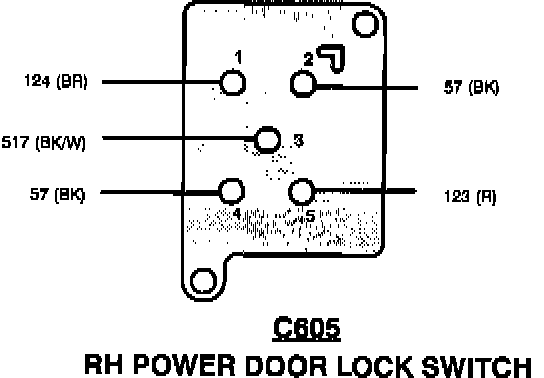

RH Power Door Lock Switch:





RIGHT POWER DOOR LOCK SWITCH

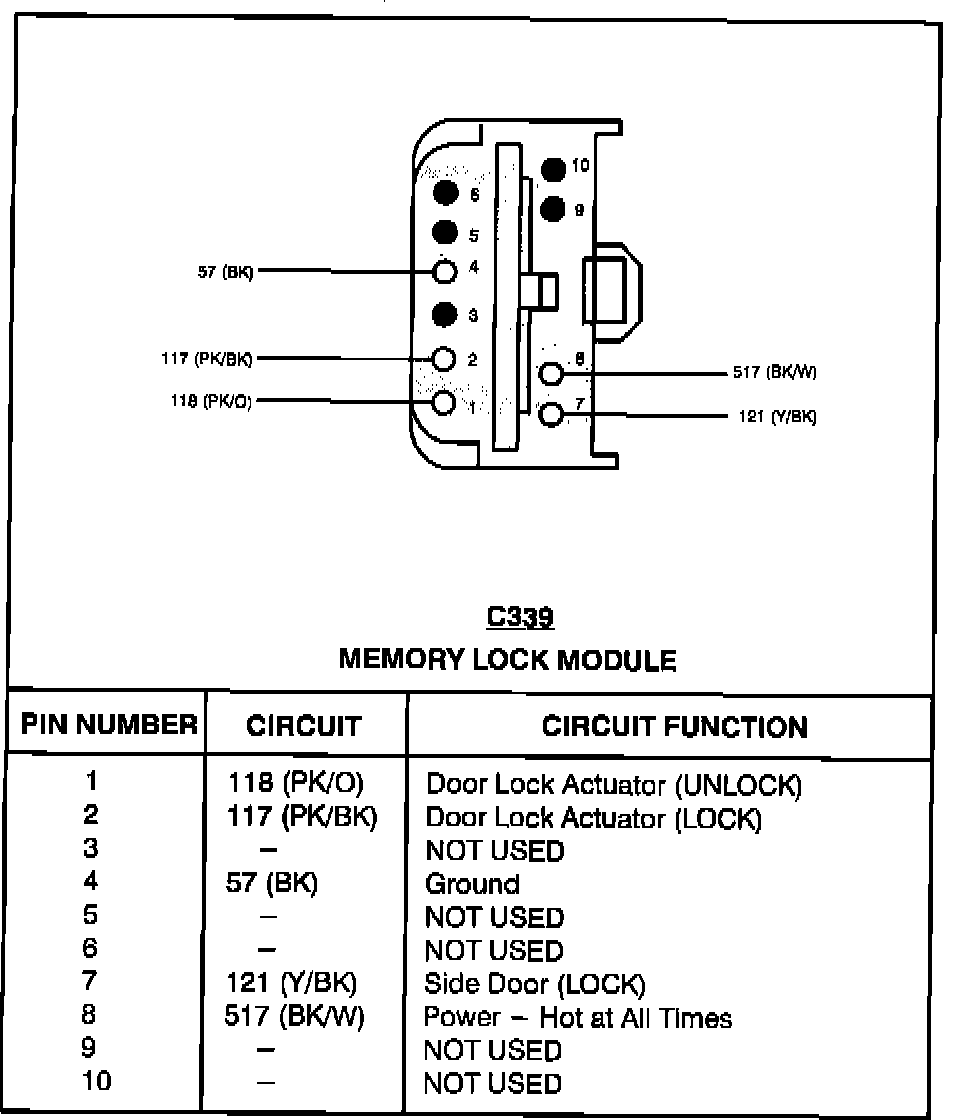

Memory Lock Module:





MEMORY LOCK MODULE
