Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Accessory Ckt Breaker (Police) | On front of left strut tower. See Figure . | ||

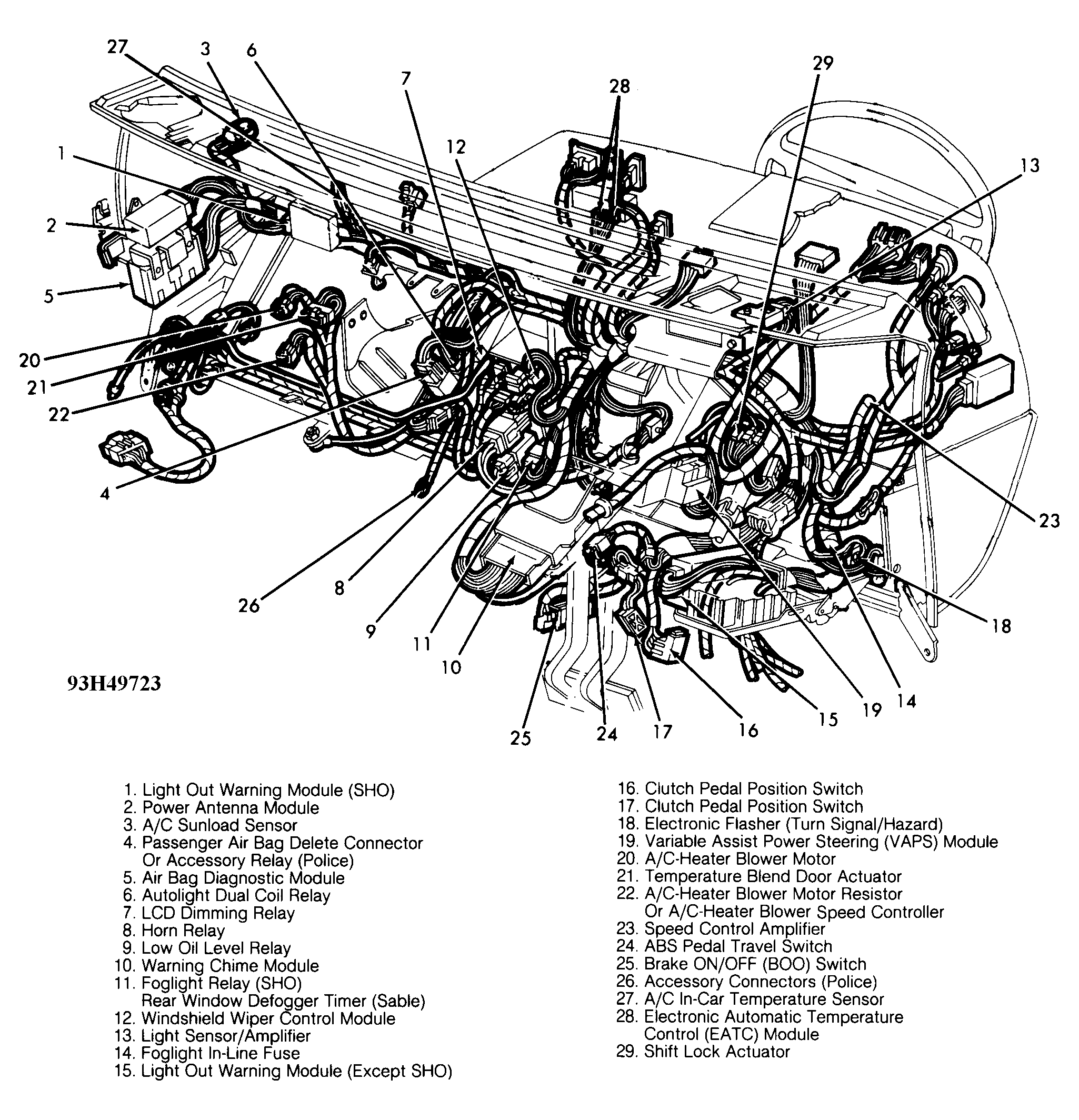

| Foglight In-Line Fuse | Behind left side of dash, taped to harness, near fuse block. See Figure . | ||
| Fuse Block | |||
| Engine Compartment | |||

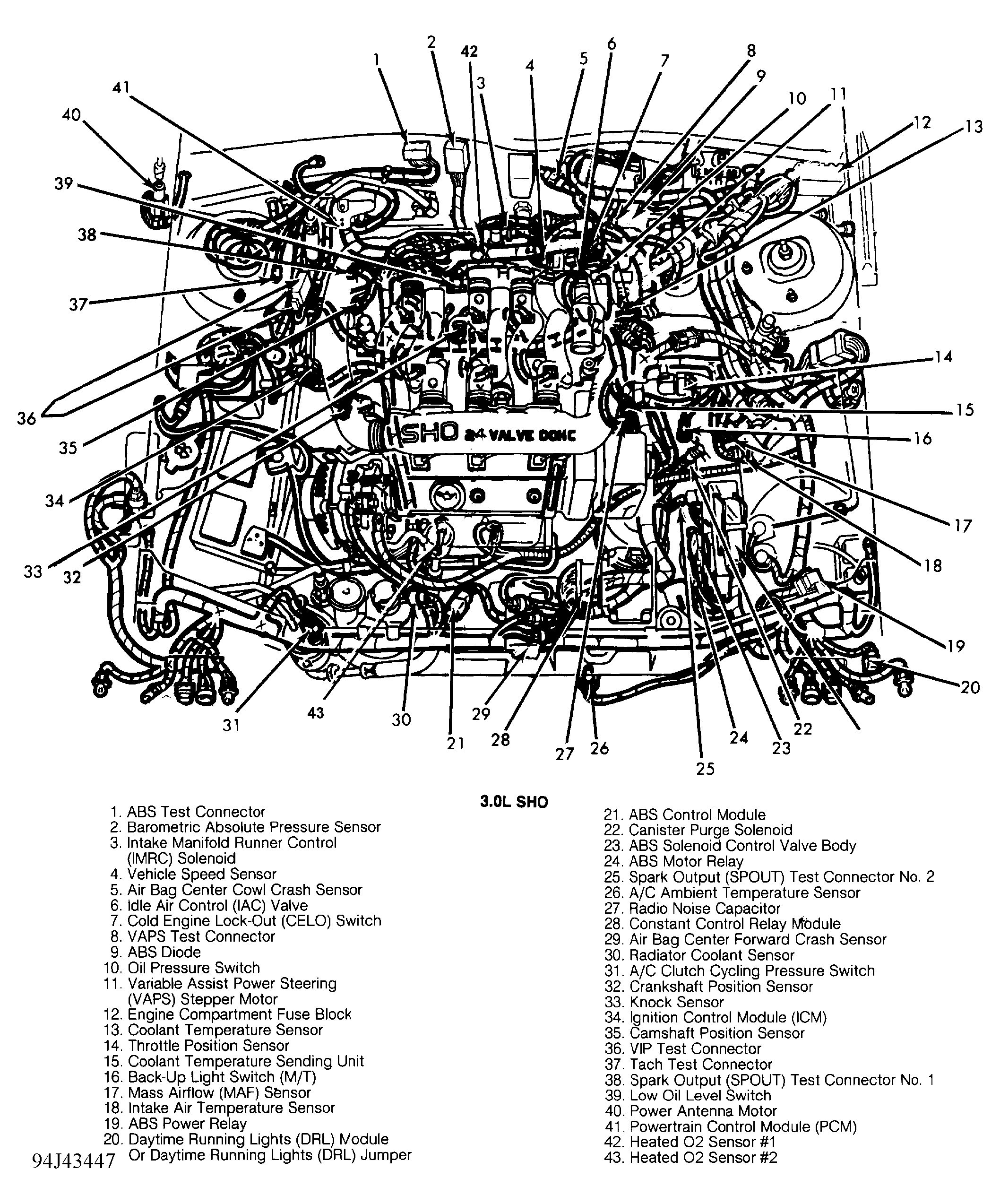

| 3.0L SHO | On rear of left inner fender panel. See Figure . | ||

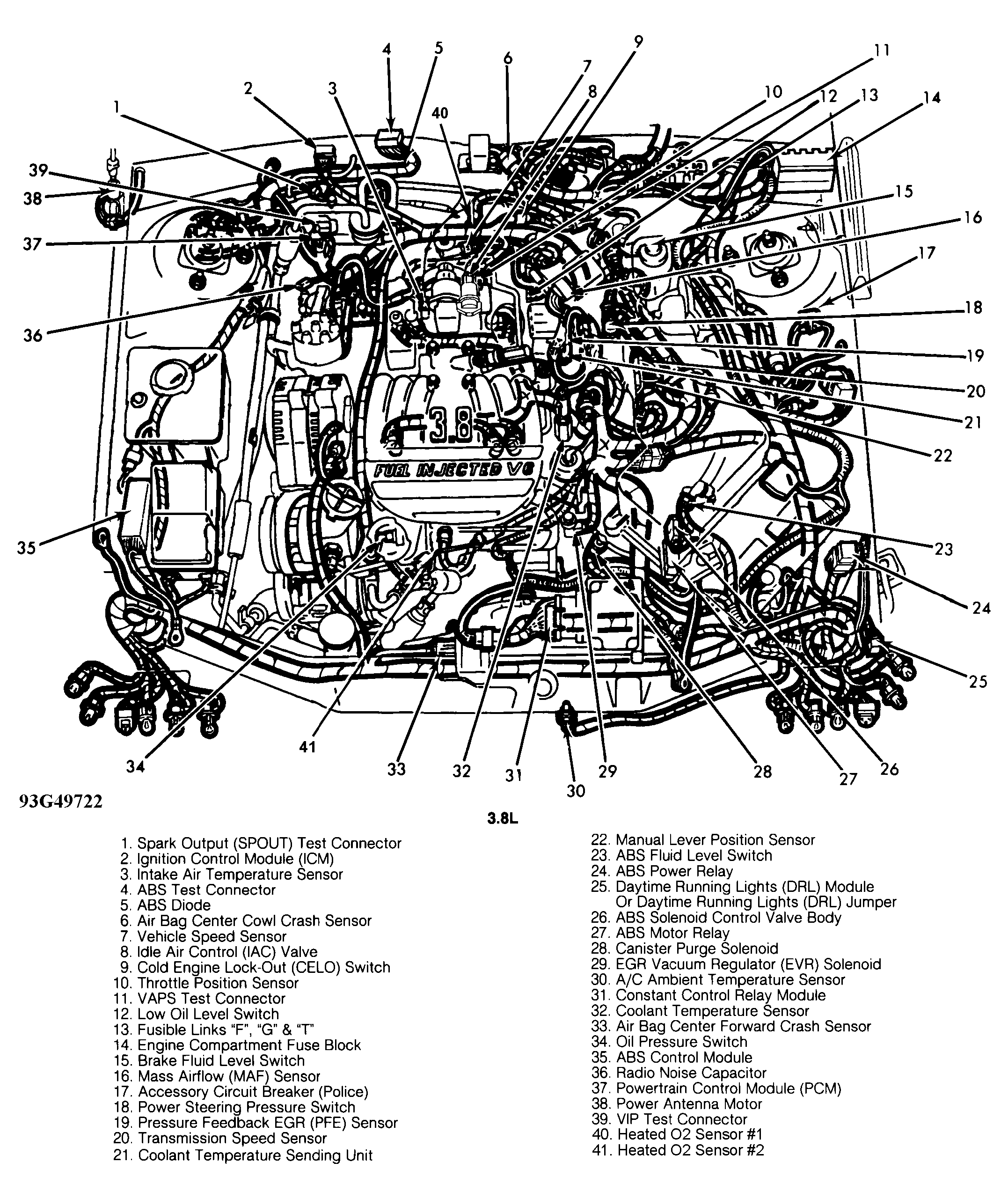

| 3.8L | On rear of left inner fender panel. See Figure . | ||
| Passenger Compartment | Behind left side of dash. | ||
| Fusible Links (Charging System) | |||
| "F" (Brown) | At engine bay fuse block. See Figure . | ||
| "G" (Gray) | At engine bay fuse block. See Figure . | ||
| "T" (Gray) | At engine bay fuse block. See Figure . | ||
